Устройство для срезания деревьев

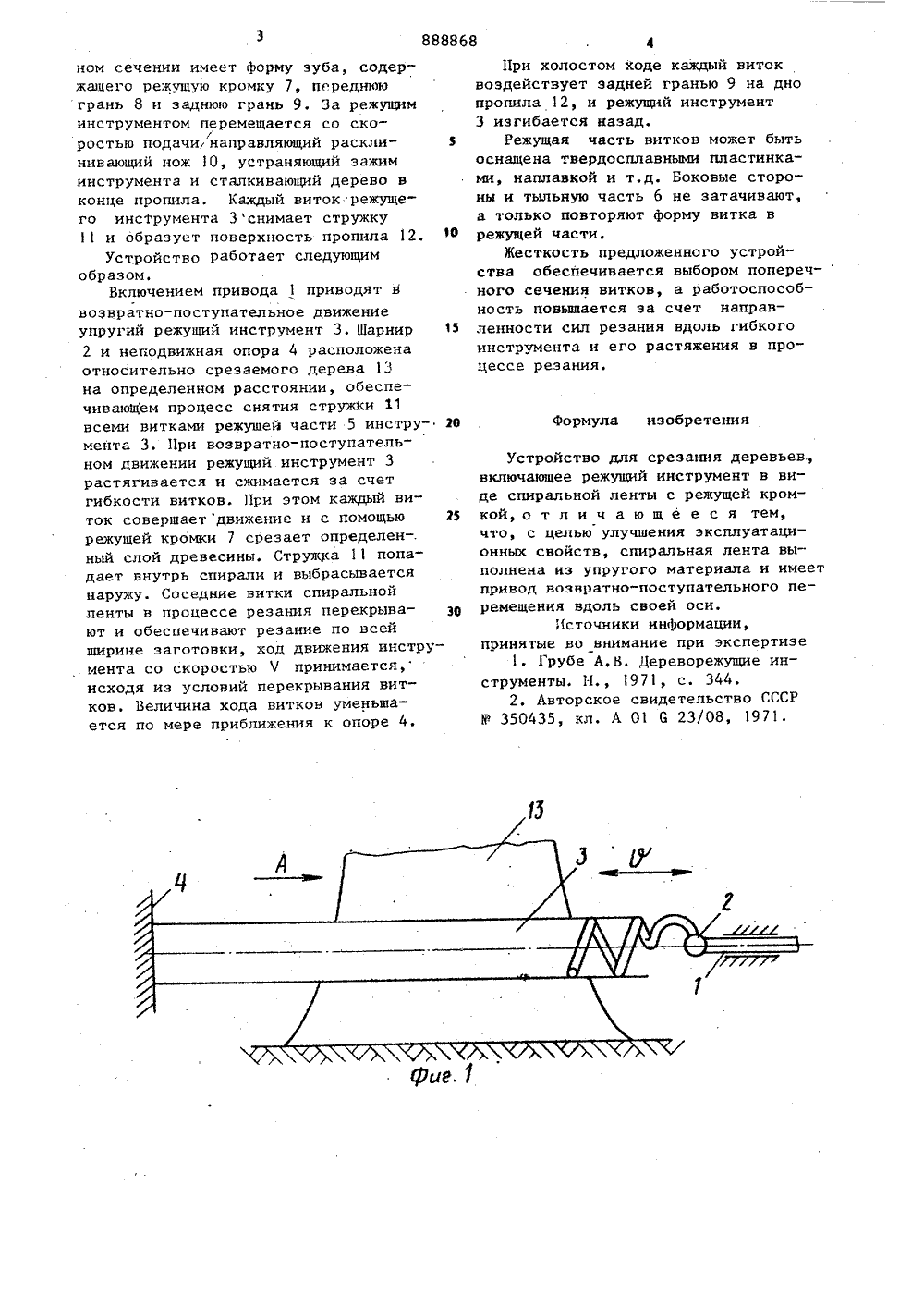

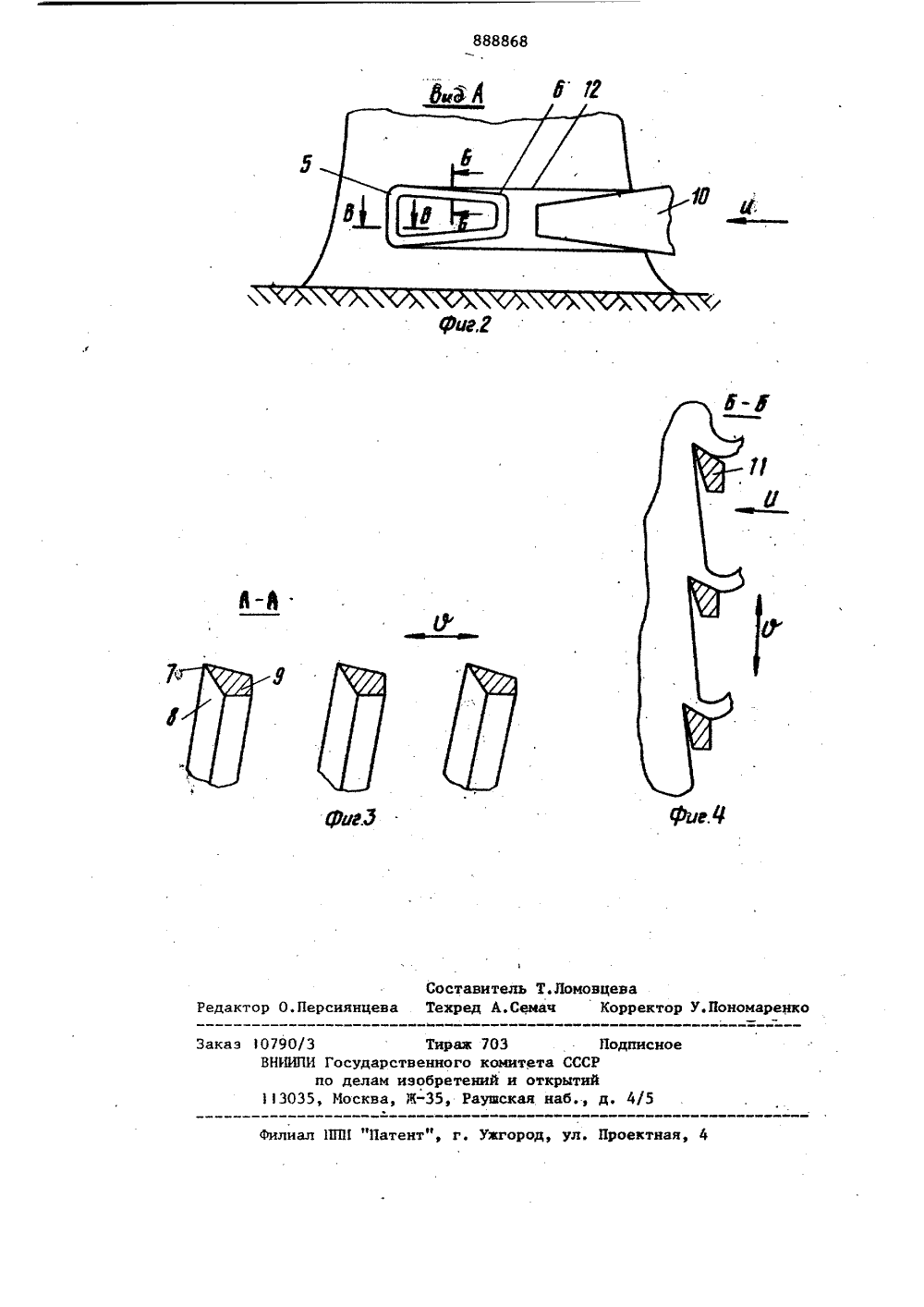

Союз СоветскнкСоцнаннстнческнхРеспубянк ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДВТИЛЬСТВУ П 888868(51)М. Кл, А 01 6 23/08 с нрнсоеднненнем заявка М ЭВЗюврвтвемвй кеивтвт ИСР в ававя вввбрвтвей в втврытк(54) УСТРОЙСТВО ДЛЯ СРЕЗАНИЯ ДЕРЕВЬЕВ Изобретение относится к режущим:инструментам для срезания деревьев,обрезки сучьев и может быть использовано в лесной и деревообрабатывающей промьпцленности,Известны режущие инструменты в виде пил и фрез для обработки лесоматеНедостатком известных инструментов является то,что они не могут менять в процессе резания свои параметры.Известно устройство для срезаниядеревьев, включающее режущий инструмент в виде спиральной ленты с режущей кромкой 21,Недостаток данного устройства заключается в низкой жесткости режущего инструмента, больших потерях на тре 20 ние. Кроме того, устройство имеет небольшие скорости резания.и возника-, ющие при этом значительные силы резания. Цель изобретения - улучшение эк сплуатационных свойств,Цель достигается тем, что спиральная лента выполнена из упругого материала и имеет привод возвратно-поступательного перемещения вдоль своей оси.На фиг.1 изображена схема устройства для срезания деревьев; на фиг,2 вид А на фиг.1; на фиг.3 - сечениеА А на фиг.2; на Фиг.4 - сечениеБ-Б на фиг.2.Устройство включает привод возвратно-поступательного движения 1соединенный с помощью шарнира Й с режущим инструментом 3 в виде спиральной ленты из упругого материала, второй конец которого закреплен на неподвижной опоре 4. Режущий инструментимеет режущую часть 5 и тыльную часть6, которая сужена относительно ширины режущей части 5 для устранениятрения о поверхность пропила. Режущаячасть каждого витка ленты в попереч888868 ном сечении имеет форму зуба, содержащего режущую кромку 7, переднююгрань 8 и заднюю грань 9, За режущиминструментом перемещается со ско/ростью подачи, направляющий раскли" 3нивающий нож 10, устраняющий зажиминструмента и сталкивающий дерево вконце пропила. Каждый виток режущего инструмента 3 снимает стружку1 и образует поверхность пропила 12.Устройство Работает следующимобразом,Включением привода 1 приводят ввозвратно-поступательное движениеупругий режущий инструмент 3. Шарнир 152 и неподвижная опора 4 расположенаотносительно срезаемого дерева 13на определенном расстоянии, обеспечивающем процесс снятия стружки 11всеми витками режущей части 5 инструмента 3. При возвратно-поступательном движении режущий инструмент 3растягивается и сжимается за счетгибкости витков. )1 ри этом каждый виток совершает движение и с помощью 25режущей кромки 7 срезает определен-.ный слой древесины. Стружка 11 попадает внутрь спирали и выбрасываетсянаружу. Соседние витки спиральнойленты в процессе резания перекрыва- Зфют и обеспечивают резание по всейширине заготовки, ход движения инстру,мента со скоростью Ч принимается,исходя из условий перекрывания витков, Величина хода витков уменьшается по мере приближения к опоре 4,411 ри холостом ходе каждый виток воздействует задней гранью 9 на дно пропила 12, и режущий инструмент 3 изгибается назад.Режущая часть витков может быть оснащена твердосплавными пластинками, наплавкой и т.д. Боковые стороны и тыльную часть 6 не затачивают, а только повторяют форму витка в режущей частиЖесткость предложенного устройства обеспечивается выбором попереч-ного сечения витков, а работоспособность повышается за счет направленности сил резания вдоль гибкого инструмента и его растяжения в процессе резания. Формула изобретения Устройство для срезания деревьев,включающее режущий инструмент в виде спиральной ленты с режущей кромкой, о т л и ч а ю щ е е с я тем,что, с целью улучшения эксплуатационных свойств, спиральная лента выполнена нз упругого материала и имеетпривод возвратно-поступательного перемещения вдоль своей оси.Источники информации,принятые во внимание при экспертизе1. Грубе А.В. Дереворежущие инструменты. 11., 1971, с. 344.2. Авторское свидетельство СССРВ 350435, кл, А 01 6 23/08, 1971.888868 акаэ 0790/3 Тираж 703ВНИИЛИ Государственного комитло делам изобретений и13035, Москва, Ж, Раущская Поди та СССР ткрытийнаб., д. 4 е Филиал 1 ПШ "Патент", г. Ужгород, ул. Проектн Составитель Т.Ломовцеваедактор О.Персиянцева Техред А,Семач Корректор У.Пономаренко
