Резонансный стенд для испытания валов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

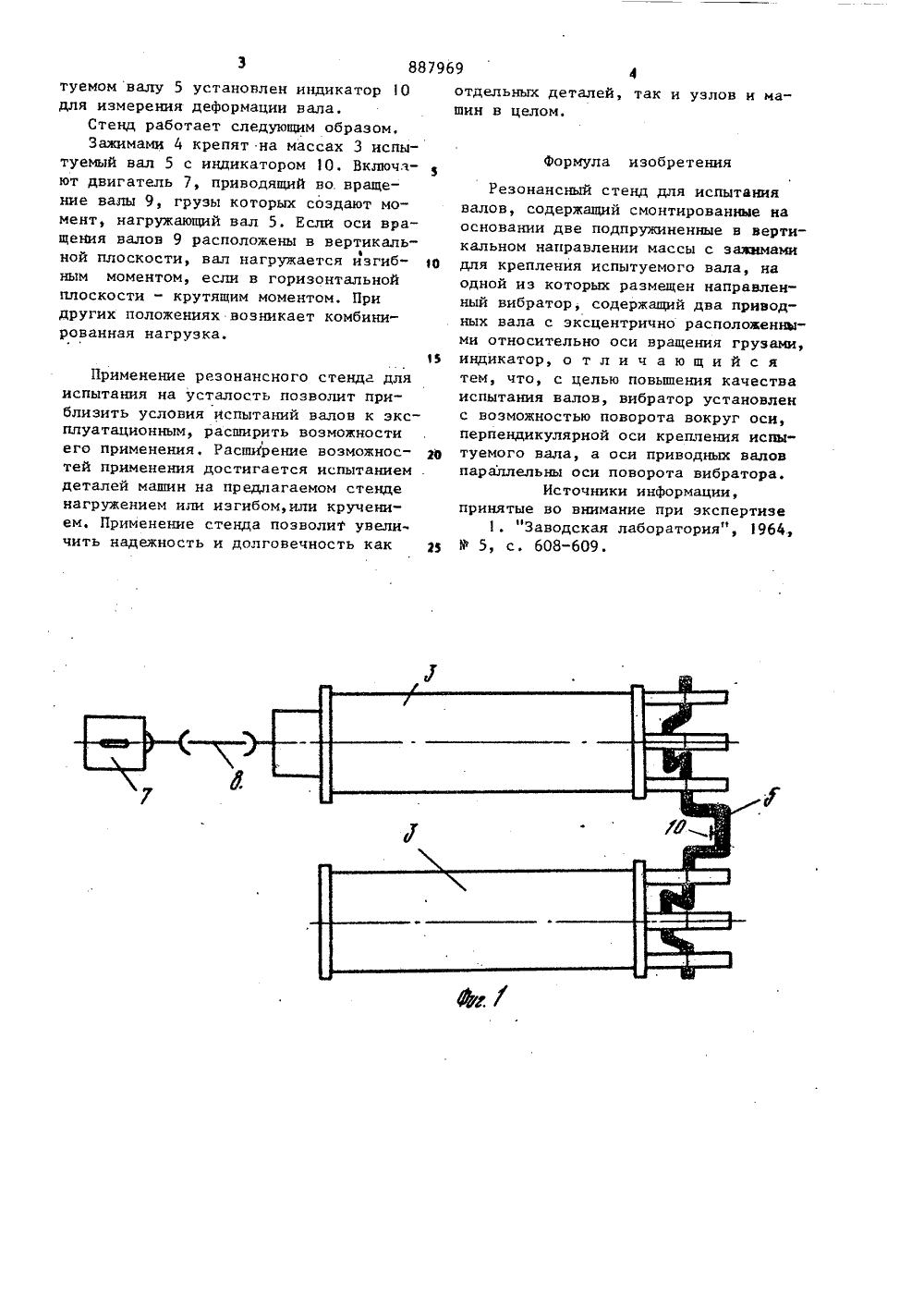

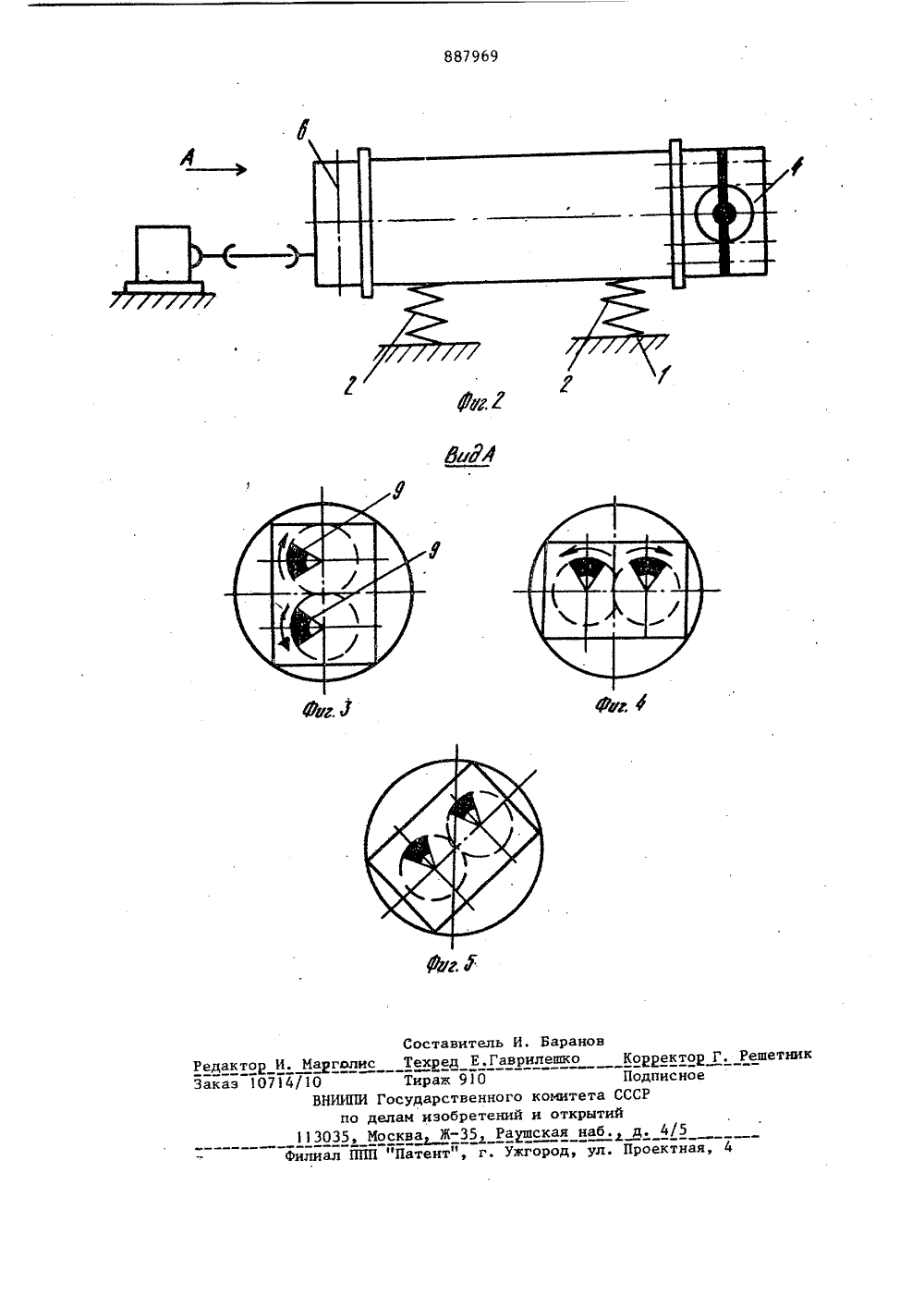

Союэ СоветсинкСоцнапнстнческннРеспублик ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 887969(51)М. Кл. 01 М 13/00 Ъеударотааиай комитет СССР ав долам кзобретеннй в открытий(72) Авторы изобретения Г, Л. Васильев, Ю. И. Фокин и М, А. Моисеенко Брянский ордена "Знак Почета" институт транспортного машиностроения(,541 РЕЗОНАНСНЫЙ СТЕНД ДЛЯ ИСПЫТАНИЯ ВАЛОВИзобретение относится к общемумашиностроению и может быть преимущественно использовано для испытаниявалов на прочность,Известен резонансный стенд для испытания валов, содержащий смонтирован-ные на основании две подпружиненныев вертикальном направлении массы с зажимами для крепления испытуемого вала, на одной из которых размещен направленньп вибратор., содержащий два1 Оприводных вала с эксцентрично расположенными относительно оси вращениягрузами, индикатор Щ .Однако известный стенд не позволя"35ет с высоким качеством производить испытания валов на прочность,Целью изобретения является повышение качества испытания валов.Поставленная цель достигается тем20что стенд содержит смонтированные наосновании две подпружиненные в вертикальном направлении массы с зажимамидля крепления испытуемого вала, на одной из которых размещен направленный вибратор, содержащий два приводныхвала с эксцентрично расположеннымиотносительно оси вращения грузами, индикатор, а вибратор установлен с возможностью поворота вокруг оси, перпендикулярной оси крепления испытуемого вала, а оси приводных валов параллельны оси поворота вибратора. На фиг. 1 дан стенд,. общий вид; на фиг. 2 - то же, вид сбоку; на фиг. 3 - схема нагружения вала изгибом, на фиг. 4 - схема нагружения вала кручением, а на фиг. 5 - схема комбинированного нагружения вала.На основании 1 смонтированы на пружинах 2 две массы 3 с зажимами 4 для крепления испытуемого вала 5, На одной массе 3 установлен направленный вибратор 6, содержащий два приводных от двигателя 7 с муфтой 8 вала 9 с эксцентрично расположенными относительно оси вращения грузами. На испыФормула изобретения 3 8879 туемом валу 5 установлен индикатор 1 О для измерения деформации вала.Стенд работает следующим образом.Зажимами 4 крепят на массах 3 испытуемый вал 5 с индикатором 1 О. Включают двигатель 7, приводящий во вращение валы 9, грузы которых создают момент, нагружающий вал 5. Если оси вращения валов 9 расположены в вертикальной плоскости, вал нагружается изгиб о ным моментом, если в горизонтальной плоскости - крутящим моментом. При других положениях возникает комбинированная нагрузка. 1Применение резонансного стенда для испытания на усталость позволит приблизить условия испытаний валов к эксплуатационным, расширить возможности его применения, Расширение возможнос- щ тей применения достигается испытанием деталей машин на предлагаемом стенде нагружением или изгибом,или кручением. Применение стенда позволит увеличить надежность и долговечность как 2 69 отдельных деталей, так и узлов н машин в целом. Резонансный стенд для испытаниявалов, содержащий смонтированные наосновании две подпружиненные в вертикальном направлении массы с зажнмамидля крепления испытуемого вала, наодной из которых размещен направленный вибратор, содержащий два приводных вала с эксцентрично расположенными относительно оси вращения грузами,индикатор, о т л и ч а ю щ и й с ятем, что, с целью повышения качестваиспытания валов, вибратор установленс возможностью поворота вокруг оси,перпендикулярной оси крепления испытуемого вала, а оси приводных валовпараллельны оси поворота вибратора.Источники информации,принятые во внимание при экспертизе1. "Заводская лаборатория", 1964,Ф 5, с. 608-609.887969 ди А Составитель И. БарановТехвед Е.Гаврилешко Корректор Г. РешетникТираж 910 ПодписноеГосударственного комитета СССРелам изобретений и открытийосква ЖРаушская наб. д, 4/5 едактор И. Могол с Заказ 10714/10 ВНИИПИ по 113035, ал ППП "Патент", г. Ужгород, ул. Проектная,
СмотретьЗаявка
2913382, 18.04.1980
БРЯНСКИЙ ОРДЕНА "ЗНАК ПОЧЕТА" ИНСТИТУТ ТРАНСПОРТНОГО МАШИНОСТРОЕНИЯ
ВАСИЛЬЕВ ГЛЕБ ЛУКЬЯНОВИЧ, ФОКИН ЮРИЙ ИОСИФОВИЧ, МОИСЕЕНКО МИХАИЛ АНАТОЛЬЕВИЧ
МПК / Метки
МПК: G01M 13/00
Метки: валов, испытания, резонансный, стенд
Опубликовано: 07.12.1981
Код ссылки
<a href="https://patents.su/3-887969-rezonansnyjj-stend-dlya-ispytaniya-valov.html" target="_blank" rel="follow" title="База патентов СССР">Резонансный стенд для испытания валов</a>
