Устройство для исправления одиночных и обнаружения многократных ошибок

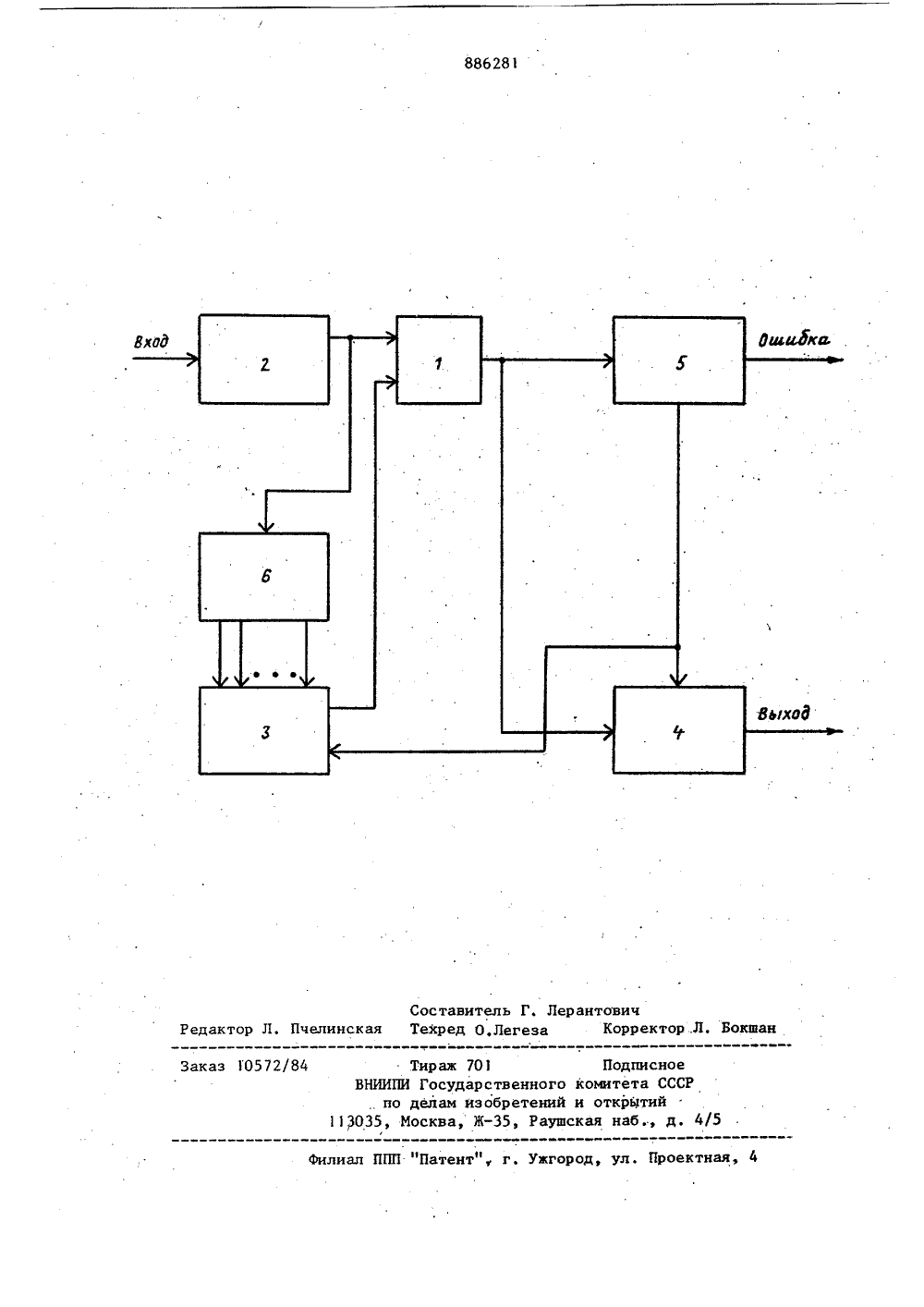

а риведена структ хема устройства На чертеж ктрическа Изобретение относится к техникесвязи и может быть использовано в уст-ройстве, предназначенном для защитыот ошибок. аппаратуры передачи данных,По основному авт. св. У 515295 известно устройство, содержащее последовательно соединенные накопитель, сумматор по модулю два и блок обнару-. жения ошибок, выход которого подключен к управляющим входам датчика одиночных ошибок и ключа, к информационному входу которого подключен выход сумматора по модулю два, а выход датчика одиночных ошибок подключен к вто 1 рому входу сумматора по модулю два.Недостатком известного устройства являются значительные потери времени при поиске требуемого вектора ошибки путем суммирования по модулю два при 20 нятой искаженной кодограммы с множе/ством комбинаций векторов ошибки, что существенно снижает скорость использования одиночных ошибок, а в цем уменьшает быстродействие устрой изобретения - повышени Р д ия устройства.Для достижения поставленной цели в устройство для исправления одиночных и обнаружения многократных ошибок, содержащее последовательно соединенные накопитель,. сумматор по модулю два и блок обнаружения ошибок, выход которого подклюнен к управляющим вхо-. дам датчика одиночных ошибок и ключа, к информационному входу которого подключен выход сумматора по модулю два, а выход датчика одиночных ошибок подключен к второму входу сумматора.по модулю два, введен блок выбора векторов ошибок, ко входу которого подключен выход накопителя, а выходы блока выбора векторов ошибок подключены к соответствующим входам датчика одиночных ошибок.886281 Формула изобретения Устройство содержит сумматор 1 по модулю два, к входам которого подключены выходы накопителя 2 и датчика 3 одиночных ошибок. Выходсумматора.1 подключен к информационному входу ключа 4 и через блок 5 обнаружения ошибок к управляющим входам ключа и датчика 3 одиночных ошибок. Выход накопителя 2 дополнительно подключен к входу блока 6 выбора векторов ошибок, 0 выходы которого соединены с соответствующими входами датчика 3 одиночных ошибок. Накопитель 2 выполнен п-разрядным, где и - число элементов передаваемой комбинации. Блок 6 выбора векторов ошибок выполнен в виде преобразователя кода в номер вектора ошибки, заведомо поставленный в соответстие с принимаемой искаженной комбинацией. 20Устройство работает следующим об-, разом.Принятая и-разрядная .комбинация записывается в накопитель 2, откуда через сумматор, 1 поступает в блок 5 25 для возможного обнаружения ошибки. При необнаружении ошибки в комбинации блок 5 обнаружения ошибок выдает сигнал на управляющий вход ключа 4 и комбинация, вызванная во второй раз из накопителя 2, через ключ 4 поступает на выход устройства,. В этом случае датчик 3 одиночных ошибок не работает, что равносильно подаче на второй вход сумматора 1 нулевого вектора ошибки.35При обнаружении ошибки в комбинации после первой ее выдачи с,блока 5 обнаружения оишбок подается управляющий сигнал на ключ 4 и датчик 3 одиночных ошибок, Ключ 4 в это время за 40 крыт. Теперь комбинация, вызванная во второй раз.из накопителя 2, суммируется по модулю два в сумматоре 1 с вектором ошибки, поступающим из датчика 3 одиночных ошибок при поступле 45 нии управляющего сигнала с блока 5 обнаружения ошибок, поставленному в соответствие конкретной искаженной комбинации и предназначенного для исправления одиночной ошибки. Так как к этому времени блок 6 выбора векторов50 ошибок по поступившей в него информации из накопителя определяет вектор ошибки, который необходимо запросить из датчика 3 одиночных ошибок, С выхода сумматорапо модулю два реэуль4тирующая комбинация поступает на входблока 5 обнаружения ошибок для ееокончательной проверки с учетом ис;правленной одиночной ошибки.При этом могут возникнуть два случая. В первом случае блок 5 вновь обнаруживает ошибку в комбинации. Этоозначает, что вновь обнаруженная ошибка относится к разряду многократных ипоэтому не подлежит исправлению в данном устройстве.На выходе блока 5 появляется сигнал ОШИБКА, означающий,что обработка принятой комбинации закончена.Во втором случае блок 5 не обнаруживает ошибки. Следовательно, ошибкабыла одиночной, она исправлена и комбинация может быть отнесена к разрешенкой. Поэтому сигнал с выхода блока5 обнаружения ошибок на датчик 3 одиночных ошибок не подается, но открывается ключ 4 и вызванная в третийраз из накопителя 2 комбинация суммируется в сумматоре 1 с ранее выбранным и запомненным в датчике 3 вектором1,ошибки и через ключ 4 поступает на выход устройства, Таким образом исправление одиночной ошибки в принятой ис"каженнойкомбинации и выдача разрешенной комбинации на выход устройствйвыполнено предлагаемым устройством затри обращения к накопителю 2,Таким образом, управление датчикомодиночных ошибок принимаемыми устройством комбинациями позволяет значительно увеличить быстродействие устройства. Устройство для исправления одиночных и обнаружения многократных ошибокпо авт. св. В 515295, о т л и ч а ющ е е с я тем, что, с целью повыше"ния быстродействия устройства, в него введен блок выбора векторов ошибок,ко входу которого подключен выход накокопителя, а выходы блока выбора векторов ошибок подключены к соответствующим входам датчика ошибок.Источники информации,принятые во внимание при экспертизеАвторское свидетельство СССРУ 515295, кл. Н 041/1 О, 1974 (прототип),886281 к Заказ 10572/84 Тираж 701 Подписное ВНИИПИ Государственного комитета ССС но делам изобретений и открцтий 113035, Москва, Ж, Раушская наб., д.4 5 Филиал ППП "Патент", г. Ужгород, ул. Проектная Составитель Г. Лерантович Пчелинская Техред О,Легеза Корректор .Л. Бокшан
