Трансформатор

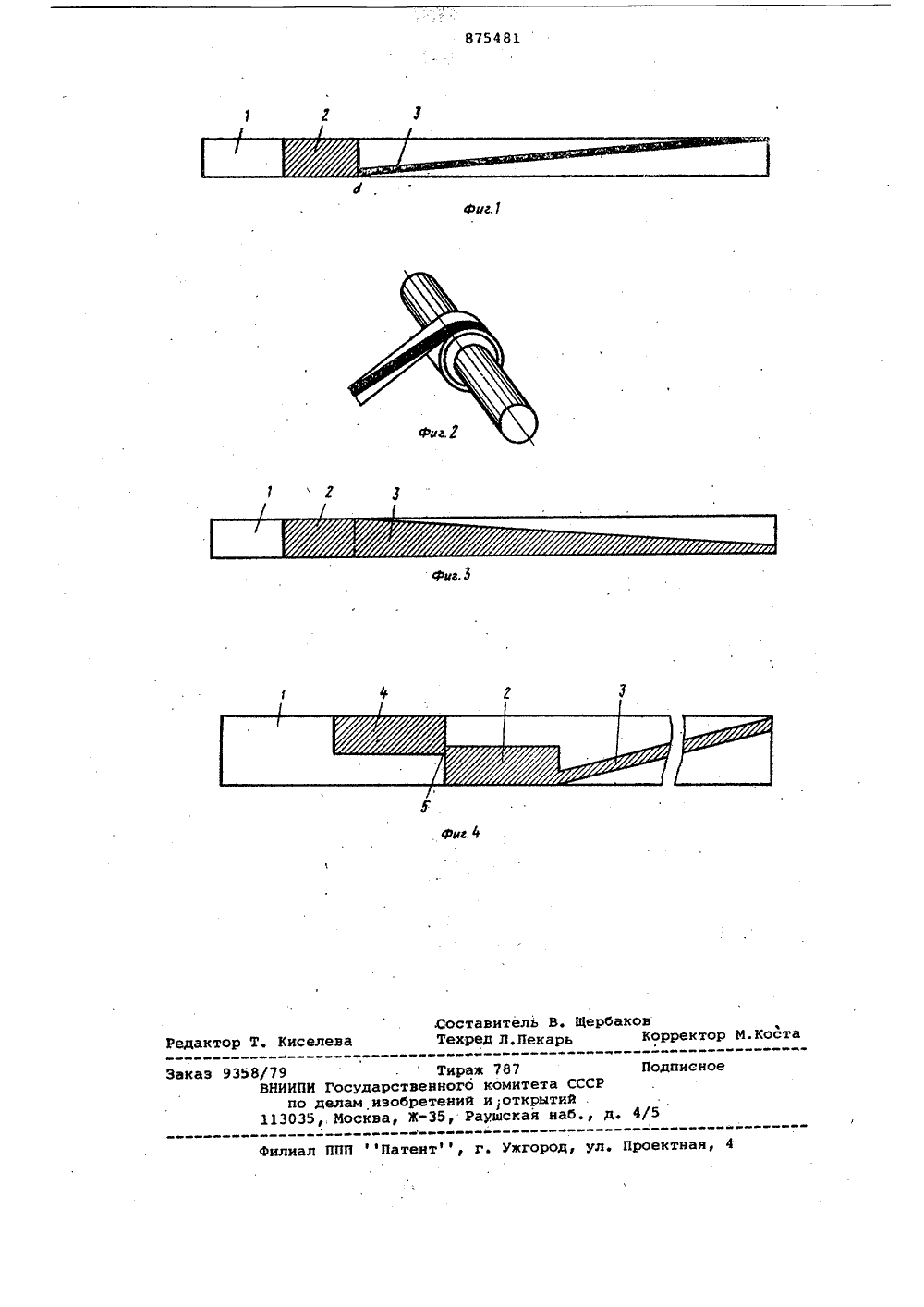

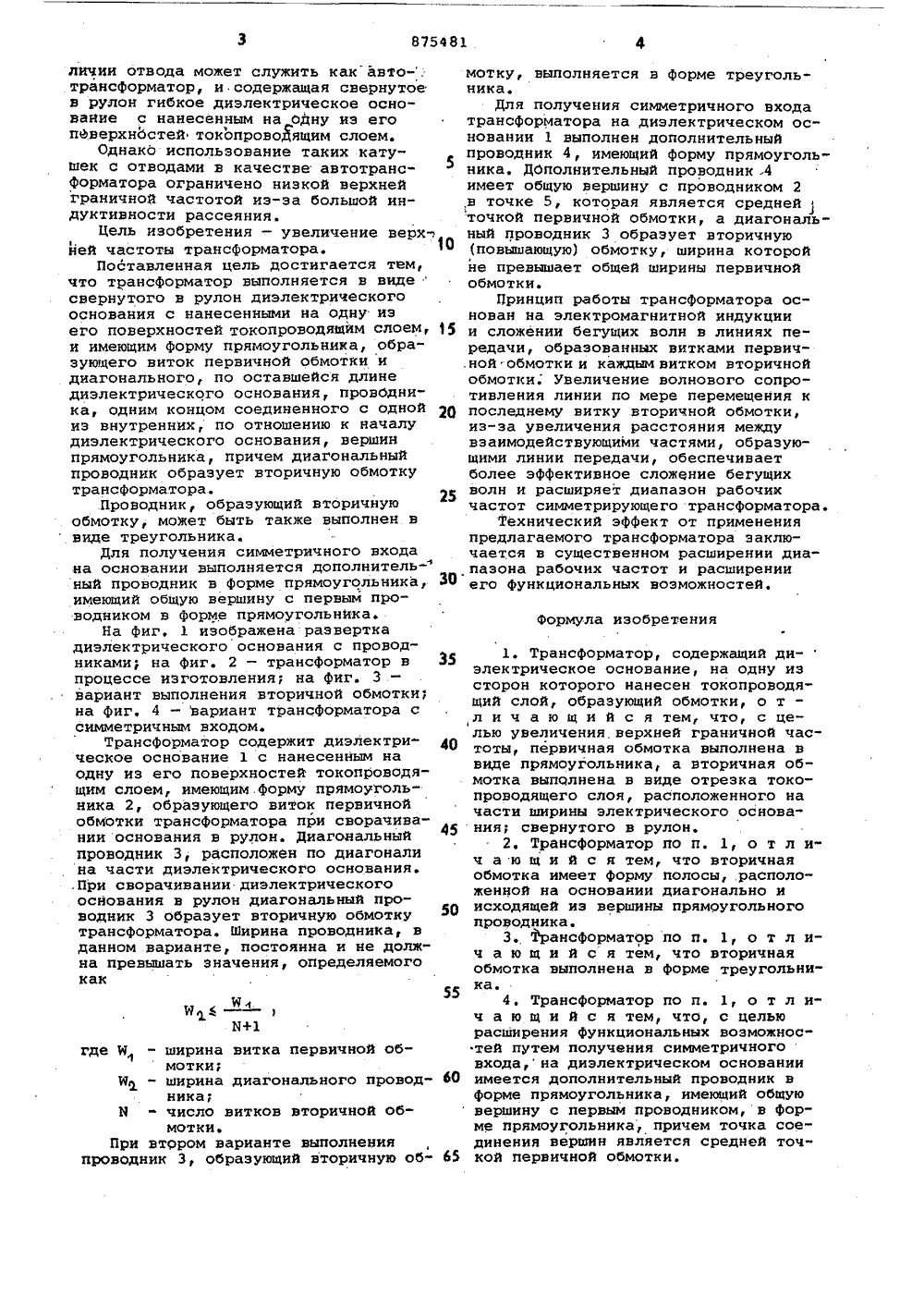

личии отвода может служить как авто-. трансформатор, и содержащая свернутое в рулон гибкое диэлектрическое основание с нанесенным на одну из его поверхностей токопровоЯящим слоем.Однако использование таких кахушек с отводами в качестве автотрансформатора ограничено низкой верхней граничной частотой из-за большой индуктивности рассеянияЦель изобретения - увеличение верх-, йей частоты трансформатора.Поставленная цель достигается тем, что трансформатор выполняется в видесвернутого в рулон диэлектрического основания с нанесенными на одну из его поверхностей токопроводящйм слоем, и имеющим Форму прямоугольника, обра" зующего виток первичной обмотки и диагонального, по оставшейся длине диэлектрического основания, провбдника, одним концом соединенного с одной из внутренних, по отношению к началу диэлектрического основания, вершин прямоугольника, причем диагональный проводник образует вторичную обмотку трансформатора.Проводник, образующий вторичную обмотку, может быть также выполнен в виде треугольника.Для получения симметричного входа на основании выполняется дополнитель-" ный проводник в форме прямоугольника, имеющий общую вершину с первым проводником в форме прямоугольника.На фиг. 1 изображена развертка диэлектрического основания с проводниками," на фиг. 2 - трансформатор в процессе изготовления; на фиг. 3 - вариант выполнения вторичной обмотки; на фиг. 4 - вариант трансформатора с симметричным входом.Трансформатор содержит диэлектричесхое основание 1 с нанесенным на одну из его поверхностей токопроводящим слоем, имеющим. форму прямоугольника 2, образующего виток первичной обмотки трансформатора при сворачивании основания в рулон. Диагональный проводник 3, расположен по диагонали на части диэлектрического основания. .При сворачивании диэлектрического основания в рулон диагональный проводник 3 образует вторичную обмотку трансформатора. Ширина проводника, в данном варианте, постоянна и не должна превышать значения, определяемого как1"ЮИ+1где Ю - ширина витка первичной об 1 мотки И 1 - ширина диагонального проводвика; 0 - число витков вторичной обмотки. При втором варианте выполнения проводник 3, образующий вторичную об мотку, выполняется в форме треугольника.Для получения симметричного входатрансформатора на диэлектрическом основании 1 выполнен дополнительныйпроводник 4, имеющий форму прямоугольника. Дополнительный проводник,4имеет общую вершину с проводником 2в точке 5, которая является среднейточкой первичной обмотки, а диагональный проводник 3 образует вторичную(повышающую) обмотку, ширина которойне превышает общей ширины первичнойобмотки.Принцип работы трансформатора основан на электромагнитной индукции 15 и сложении бегущих волн в линиях передачи, образованных витками первич.ной обмотки и каждым витком вторичнойобмотки. Увеличение волнового сопротивления линии по мере перемещения к 20 последнему витку вторичной обмотки,из-за увеличения расстояния междувзаимодействующими частями, образующими линии передачи, обеспечиваетболее эффективное сложение бегущихволн и расширяет диапазон рабочихчастот симметрирующего трансформатора.Технический эффект от примененияпредлагаемого трансформатора заключается в существенном расширении диапазона рабочих частот и расширенииего функциональных воэможностей,формула изобретения1, Трансформатор, содержащий ди-электрическое основание, на одну изсторон которого нанесен токопроводящий слой, образующий обмотки, о тл и ч а ю щ и й с я тем, что, с целью увеличения. верхней граничной час тоты, первичная обмотка выполнена ввиде прямоугольника, а вторичная обмотка выполнена в виде отрезка токопроводящего слоя, расположенного начасти ширины электрического основа" 4 ния; свернутого в рулон,2. Трансформатор по и. 1, о т л ич а ю щ и й с я тем, что вторичнаяобмотка имеет форму полосы, .расположенной на основании диагонально и 50 исходящей иэ вершины прямоугольногопроводника.3. Трансформатор по и. 1, о т л ич а ю щ и й с я тем, что вторичнаяобмотка выполнена в форме треугольника4. Трансформатор по и. 1, о т л и"ч а ю щ и й с я тем, что, с цельюрасширения функциональных возможнос"тей путем получения симметричноговхода, на диэлектрическом основании 60 имеется дополнительный проводник вформе прямоугольника, имеющий общуювершину с первым проводником,в форме прямоугольника, причем точка соединения вершин является средней точб 5 кой первичной обмотки.875481 Фиг.1г иг,5 иг Составитель В. ЩеТехред Л.Пекарь Киселева Реда каз Подпиан да и квд, 4/5 ул. Проектная,лиал ПП 358/79 ВНИИПИ Гос по делам 113035, Мо
