Способ измерения потерь энергии на вращательный гистерезис

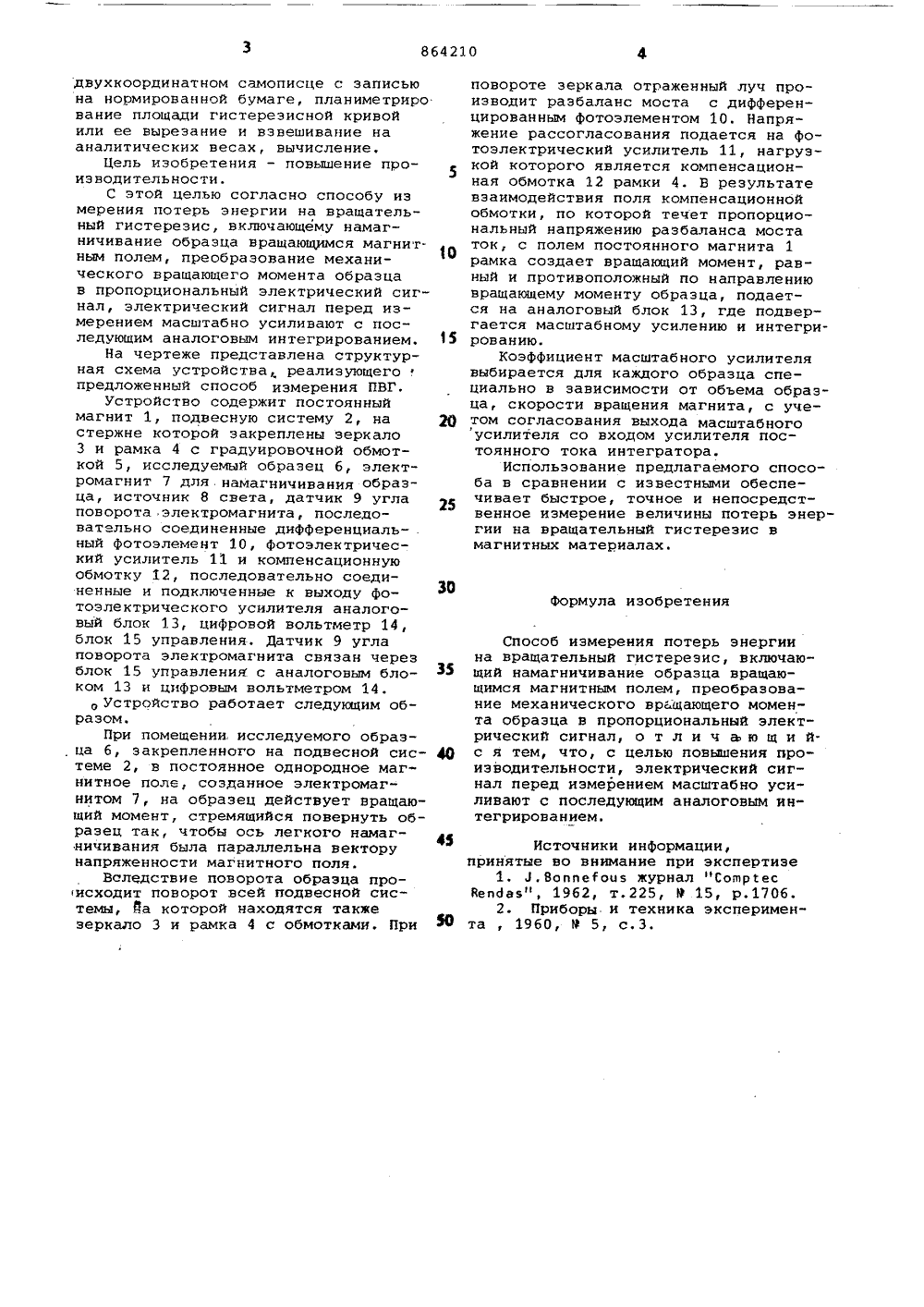

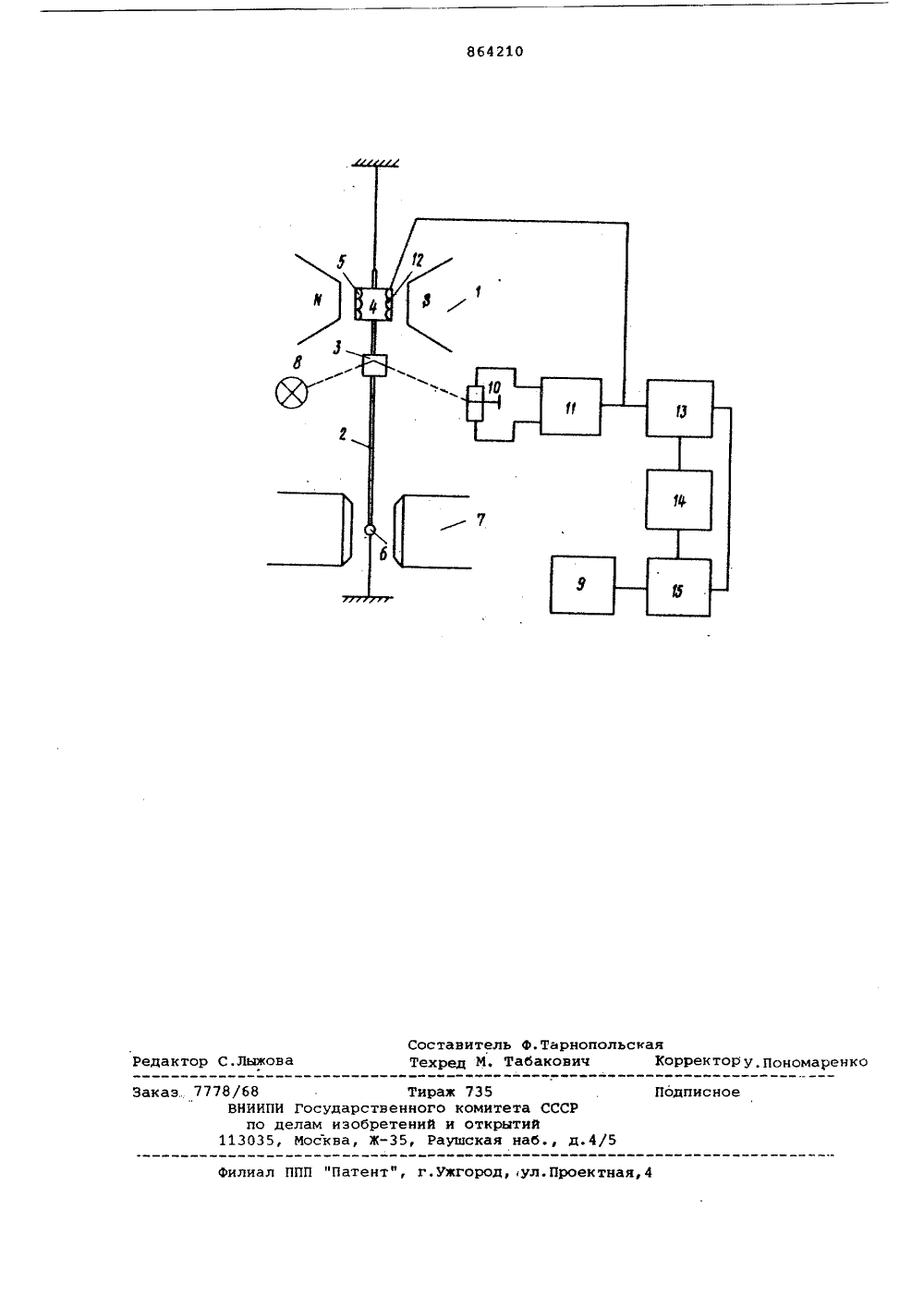

Союз Советских Социалистических республикОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ864210(51)М, Кл,з С 01 К 33/14 с присоединением заявки Но -Государствеииый комитет СССР по делам изобретеиий и открытий) Заявит пециальное конструк завода специаль СПОСОБ ИЗМЕРЕНИЯ ПОТЕРЬ ЭНЕРГИИ НА ВРАЩАТЕЛЬНЫЙ ГИСТЕРЕЗИС ровет 3 Изобретение относится к измерению магнитных величин, в частности к измерению и излучению физики гистерезиса во вращающемся магнитном поле, и может быть использовано для исследования ферромагнитных материалов, применяемых в приборостроении для изготовления навигационной аппаратуры различного назначения, кроме того, изобретение может найти применение в электротехнике при создании гистерезисных электродвигателей.Известен способ определения потерь энергии на вращательный гистерезис (ПВГ) путем измерения помещенными близко к испытываемому образцу и спе циально ориентированными катушками индуцированного в них напряжения, содержащего гармоники, пропорциональ ные составляющим внутреннего магнитного поля и намагниченности образца, включающий помещение образца со специальной обмоткой в магнитное поле и вращение его с постоянной угловой скоростью с помощью сжатого воздуха, выделение суммирующими усилителями необходимой гармоники, получение на осциллографе эллипса, позволяющего вычислить угол Ч отставания вектора намагниченности от вектора намагничи Грско-технологичес . ИФО Мййусюно технологического оборудбвания,. вающего поля, характеризующий величину ПВГ, вычисление 11.Недостатки этого способа - ограниченность применения: с помощью этого способа можно исследоватьтолько изотропные материалы с малой пводимостью и образцы в виде дискос малым отношением толщины к диамру, а также невозможность непосредственного измерения величины ПВГ идлительные вычисления, связанные сих определением.,Наиболее близким к предлагаемомуявляется способ измерения вращающего механического момента испытуемогомагнитного образца, включающий закрепление образца на подвесной системе,намагничивание его вращающимся магнитным полем, измерение угла поворота вектора магнитного поля, преобразование величины механическоговращающегося момента образца в пропорциональный электрический сигнал,измерение параметров этогб сигнала Г 23.Недостатком этого способа являетсяневозможность непосредственного определения величины ПВГ, для нахождения которых необходимо измерение параметров электрического сигнала на864210повороте зеркала отраженный луч производит разбаланс моста с дифференцированным фотоэлементом 10. Напряжение рассогласования подается на фотоэлектрический усилитель 11, нагрузкой которого является компенсационная обмотка 12 рамки 4. В результате взаимодействия поля компенсационной обмотки, по которой течет пропорциональный напряжению разбаланса моста ток, с полем постоянного магнита 1 рамка создает вращающий момент, равный и противоположный по направлению вращающему моменту образца, подается на аналоговый блок 13, где подвергается масштабному усилению и интегрированию,Коэффициент масштабного усилителя выбирается для каждого образца специально в зависимости от объема образца, скорости вращения магнита, с учетом согласования выхода масштабного усилителя со входом усилителя постоянного тока интегратора.Использование предлагаемого способа в сравнении с известными обеспечивает быстрое, точное и непосредственное измерение величины потерь энергии на врашательный гистерезис в магнитных материалах.Формула изобретенияСпособ измерения потерь энергиина вращательный гистерезис, включающий намагничивание образца вращающимся магнитным полем, преобразование механического вршающего момента образца в пропорциональный электрический сигнал, о т л и ч а ю щ и йс я тем, что, с целью повышения производительности, электрический сигнал перед измерением масштабно усиливают с последующим аналоговым интегрированием.Источники информации,принятые во внимание при экспертизе1. 3,8 оппеФоцв журнал нбощрйесКепдаз", 1962, т.225, 9 15, р.1706.2. Приборы и техника эксперимента , 1960, М 5, с.3.8 б 4210 Составитель Ф.ТернопольскаяТехред М. Табакович Корректору, Пономаренко Редактор С.Лыжова Подписное филиал ППП "Патент", г.ужгород, ул.Проектная,4 Закаэ 7778/68 Тираж 735ВНИИПИ Государственного комитета СССРпо делам иэобретений и открытий113035, Москва, Ж, Раушская наб., д.4/5
