Устройство для установки упорных колец

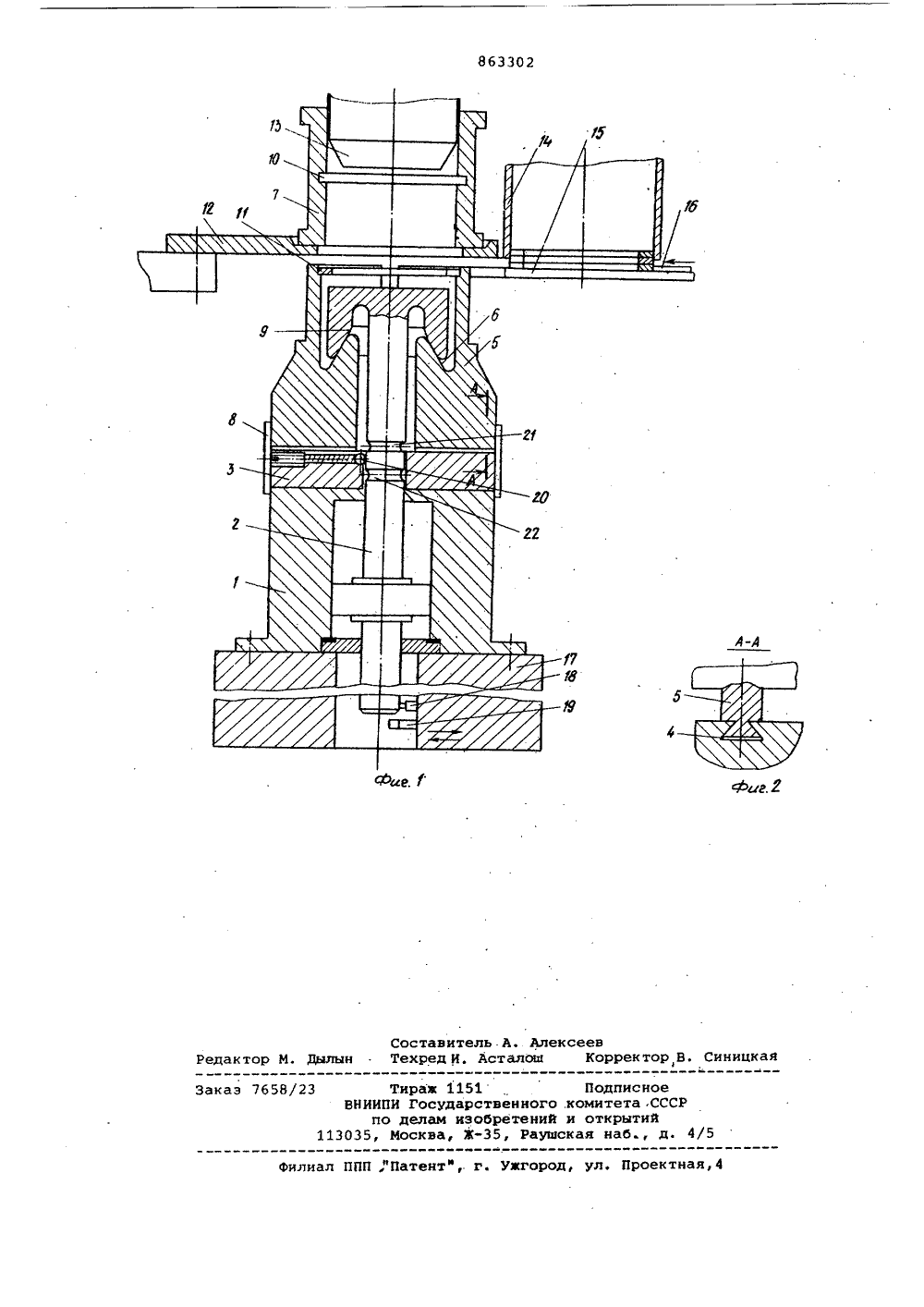

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(22) Заявлено 02. 10. 79 (21) 2854604/25-08с присоединеимем заявки йо(23) ПриоритетОпубликовано 15,0981. Бюллетень "ф 4Дата опубликования описания 15. 09, 81 511 М. К . В 23 Р 19/08 Государственный комитет СССР по делам изобретений и открытий(71) Заявитель Кишиневский политехнический институт им. С. Лазо(54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ УПОРНЫХ КОЛЕЦ Изобретение относится к машиностроению, а именно к сборочным устройствам, и может быть использовано,например, для установки упорного 5кольца в канавки базовой детали.Известно устройство для установкиупорных колец, содержащее корпус,средства для подачи колец и базовойдетали, центрирующий стержень и силовой шток, а также установленный наштоке с возможностью перемещениявдоль его оси направляющий элемент 113.Недостаток этого устройства заключается в том, что оно не можетбыть использовано для установкиупорных колец в отверстие базовой детали на значительное расстояние отего торцовых поверхностей,Цель изобретения - расширение технологических возможностей.Поставленная цель достигаетсятем, что направляющий элемент выполнен составным из направляющей втулкис радиальными пазами и подпружиненных зажимных элементов, установленных в пазах с возможностью перемещения, причем зажимные элементы и силовой шток имеют сопрягаемые междусобой конические поверхности, обращенные конусностью в направлении перемещения колец.Направляющая втулка снабжена подпружиненным фиксатором, а силовой шток имеет кольцевые канавки.На фиг. 1 изображено устройство, общий вид; на фиг. 2 - сечение А-А на фиг. 1.Предлагаемое устройство. содержит корпус 1, силовой шток 2, на поверхности которого с воэможностью осевого перемещения установлена направляющая втулка 3. На передней части направляющей втулки 3 выполнены радиальные пазы 4, используемые в качестве направляющих для установленных в них зажимных элементов 5. Последние образуют наружную и внутреннюю цилиндрические поверхности и выполнены с коническими поверхностями 6 с конусностью, обращенной в направлении базовой детали 7.3 ажимные элементы 5 подпружинены в радиальном направлении при помощи пружин 8. На передней части силового штока 2 выполнена коническая поверхность 9 с конусностью, обращенной в том же направлении, что и коническая поверхность зажимных элементов 5. Дляподачи и ориентирования базовой детали 7 с канавкой 10 для упорныхколец 11 устройство содержит питатель 12, центрирующий стержень 13,магазин 14, направляющую 15 и толкатель 16. Для обеспечения работы устройства в основании 17 корпуса 1установлены путевые переключатели18 и 19,На направляющей втулке 3установлены подпружиненные фиксаторы 20, а на поверхности штока 2 выполнены канавки 21 и 22. Устройство работает следующим образом.На позиции сборки питателем 12 подается базовая деталь 7, которая направляющим стержнем 13 фиксируется. Силовой шток 2 находится в положении, когда его коническая поверхность 9 начинает контактировать с конической поверхностью 6 зажимных элементов 5. Иэ магазина 14 на направляющую 15 подается упорное кольцо 11, которое впоследствии толкателем 16 направляется между зажимными элементами 5. При перемещении силового штока 2 вниз направляющая втулка 3 упирается в корпус 1, ее движение прекращается, а шток 2 продолжает свое движение. При этом его коническая поверхность 9 сопрягается с конической поверхностью 6 зажимных элементов 5, которые, радиально перемещаясь к центру по направляющим паэам 4 втулки 3, зажимают упорное кольцо 11 до тех пор, пока наружный диаметр зажимных элементов 5 будет меньше, чем диаметр отверстия базовой детали 7. Подпружиненный фиксатор 20 попадает в канавку 21 силового штока 2, а выключатель 19 подает команду, и шток 2 вместе с направляющей втулкой 3 и зажимными элементами 5 с упорным кольцом 11 поднимаются. Когда торцовая поверхность эажимных элементов 5 достигает уровня канавки 10, движение направляющей втулки 3 с зажимными элементами 5 прекращается, а шток 2, преодолевая сопротивление подпружиненного фиксатора 20,продолжает свое движение и выталкивает упорное кольцо 11 в канавку10. После этого шток 2 идет вниз и,достигнув конические поверхностизажимных элементов 5, выводит их избазовой детали. 7 и занимает исходное положение.Данное устройство позволяет устанавливать упорные кольца в канавках,расположенных на внутренней поверхности отверстия базовой детали назначительном расстоянии от ее торцовых поверхностей.15Формула изобретения1. Устройство для установки упор 20 ных колец, содержащее корпус, средства.для подачи колец и базовой детали, центрирующий стержень и силовой шток, а также установленный наштоке с возможностью перемещенияд вдоль его оси направляющий элемент,о т л и ч а ю щ е е с я тем, что,с целью расширения технологическихвозможностей, направляющий элементвыполнен составным из направляющейЗО втулки с радиальными пазами и подпружиненных эажимных элементов, установленных в пазах с возможностьюперемещения, причем зажимные элементы и силовой шток имеют сопрягаемыемежду собой конические поверхности,обращенные конусностью в направле,нии перемещения колец.2, Устройство по п.1, о т л ич а ю щ е е с я тем,что направляющая втулка снабжена подпружиненным40 фиксатором, а силовой шток имееткольцевые канавки.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР9 440231, кл. В 23 Р 19/02, 1972.Е 633 О 2 фиг.с. Составитель А. АлексеевДылын Техред И. Асталош Корректо иниц Редакто э лиал ППП,"Патентф, г. Ужгород, ул. Проектная 8/23 ВНИИП по 113035, раж 1151 государственногелам иэобретенисква, З, Рауш Подписное
