Устройство для регулирования фазы управляющих импульсов

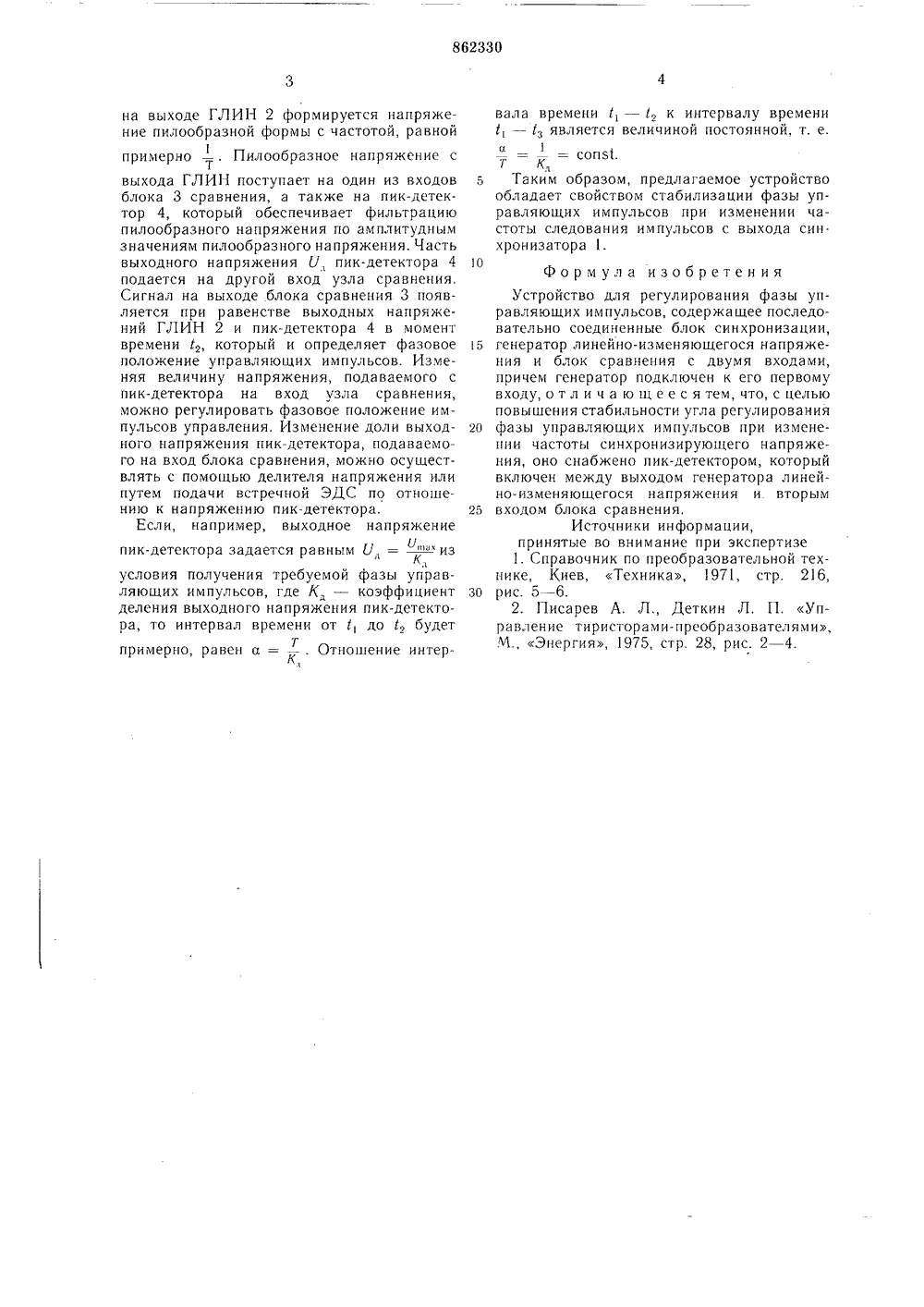

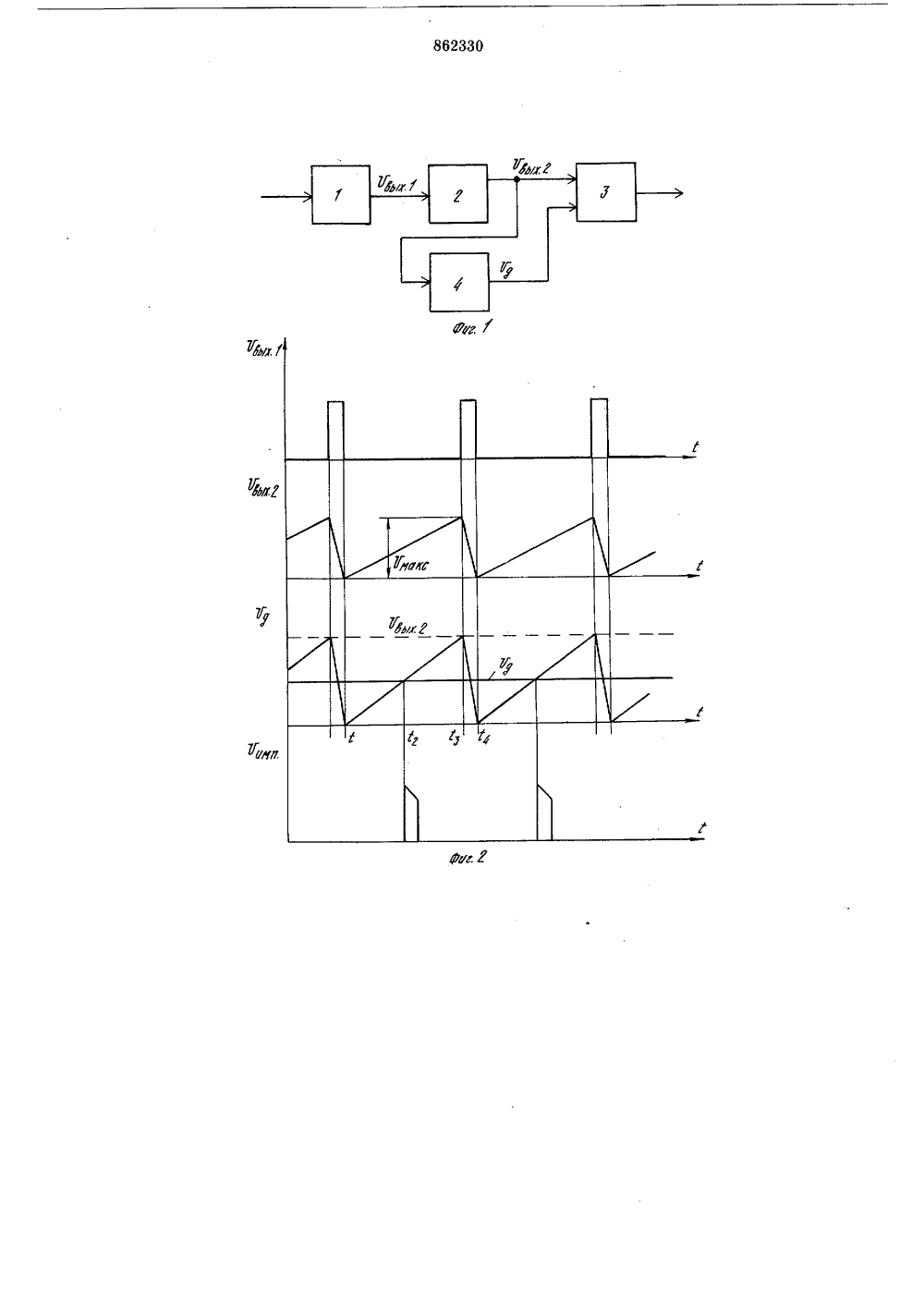

щ 862330 Союз Советских Социалистических Республик(51) М, Кл,зН 02 М 1/08; Н 02 Р 13/16 Государственный комитСССР по делам изобретени и открытийони1) Заявител дена Ленина и ордена Трудовогоут инженеров железнодорожного т сковский инст4) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ФАЗЫ УПРАВЛЯЮЩИХ ИМПУЛЬСОВ2 Изобретение относится к электротехнике, в частности к устройствам фазо-импульсного управления вентильными преобразователямии.Известны устройства для регулирования фазы управляющих импульсов, содержащие синхронизатор, генератор пилообразного напряжения и узел сравнения 11.Недостаток известных устройств заключается в зависимости фазы управляющих импульсов от частоты питающего напряжения.Наиболее близким по технической сущности к описываемому является устройство для регулирования фазы управляющих импульсов, содержащее последовательно соединенные блок синхронизации, генератор линейно-изменяющегося напряжения и блок сравнения с двумя входами, причем генератор подключен к его первому входу 2.Недостаток устройства заключается в том, что фаза импульсов зависит от частоты напряжения синхронизации.Целью изобретения является повышение стабильности угла регулирования фазы управляющих импульсов. Для достижения поставленной цели устройство снабжено пикдетектором, который включен между выходом генератора линейно-изменяющегося напряжения и вторым входом блока сравнения. На фиг, 1 представлена структурная схема предлагаемого устройства регулирования фазы управляющих импульсов; на фиг. 2 - временные диаграммы, поясняющие процес сы в схеме.Устройство содержит синхронизатор 1, генератор линейно-изменяющегося (пилообразного) напряжения (ГЛИН) 2, блок сравнения 3, и пик-детектор 4. Выход синхро О низатора 1 связан с входом ГЛИН 2, а выход последнего подключен к одному из входов узла 3 сравнения. На второй вход блока 3 сравнения подключен выход пик-детектора 4, вход которого связан с выходом ГЛИН 2.15 Устройство работает следующим образом.С момента времени 1, напряжение на выходе ГЛИН У, начинает увеличиваться от О до некоторого максимального значения 1/ к моменту времени 1 з приблизи тельно по линейному закону (У, - кТ,где к - коэффициент пропорциональности, определяющий интенсивность изменения выходного напряжения ГЛИН 2; Т - интервал времени от 1, до 1,). В момент вре мени 1, на вход ГЛИН 2 с синхронизатора 1 поступает короткий сигнал, возвращающий ГЛИН в исходное состояние к моменту г 4, т. е. выходное напряжение ГЛИН к моменту времени г 4 становится равным О.Затем процесс повторяется. Таким образом, 862330на выходе ГЛИН 2 формируется напряжение пилообразной формы с частотой, равнойпримерно - . Пилообразное напряжение с1твыхода ГЛИН поступает на один из входов 5блока 3 сравнения, а также на пик-детектор 4, который обеспечивает фильтрациюпилообразного напряжения по амплитуднымзначениям пилообразного напряжения. Частьвыходного напряжения 01 пик-детектора 4 1 Оподается на другой вход узла сравнения.Сигнал на выходе блока сравнения 3 появляется при равенстве выходных напряжений ГЛИН 2 и пик-детектора 4 в моментвремени 1, который и определяет фазовое 15положение управляющих импульсов. Изменяя величину напряжения, подаваемого спик-детектора на вход узла сравнения,можно регулировать фазовое положение импульсов управления. Изменение доли выходного напряжения пик-детектора, подаваемого на вход блока сравнения, можно осуществлять с помощью делителя напряжения илипутем подачи встречной ЭДС по отношению к напряжению пик-детектора. 25Если, например, выходное напряжениепик-детектора задается равным У =изИ 1 асй Кусловия получения требуемой фазы управляющих импульсов, где К - коэффициент ЗОделения выходного напряжения пик-детектора, то интервал времени от 1, до 1, будетпримерно, равен а = в . Отношение интерТК,вала времени 1, - 1, к интервалу времени 1, - 1, является величиной постоянной, т. е. и 1Т К= сопз 1.Таким образом, предлагаемое устройство обладает свойством стабилизации фазы управляющих импульсов при изменении частоты следования импульсов с выхода синхронизатора 1.Формула изобретенияУстройство для регулирования фазы управляющих импульсов, содержащее последовательно соединенные блок синхронизации, генератор линейно-изменяющегося напряжения и блок сравнения с двумя входами, причем генератор подключен к его первому входу, о т л и ч а ю щ е е с я тем, что, с целью повышения стабильности угла регулирования фазы управляющих импульсов при изменении частоты синхронизирующего напряжения, оно снабжено пик-детектором, который включен между выходом генератора линейно-изменяющегося напряжения и. вторым входом блока сравнения,Источники информации,принятые во внимание при экспертизе 1. Справочник по преобразовательной технике, Киев, Техника, 1971, стр. 216, рис. 5 - 6.2. Писарев А. Л., Деткин Л. П. Управление тиристорами-преобразователями, М., Энергия, 1975, стр. 28, рис. 2 4.
