Способ работы теплопередающего устройства
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

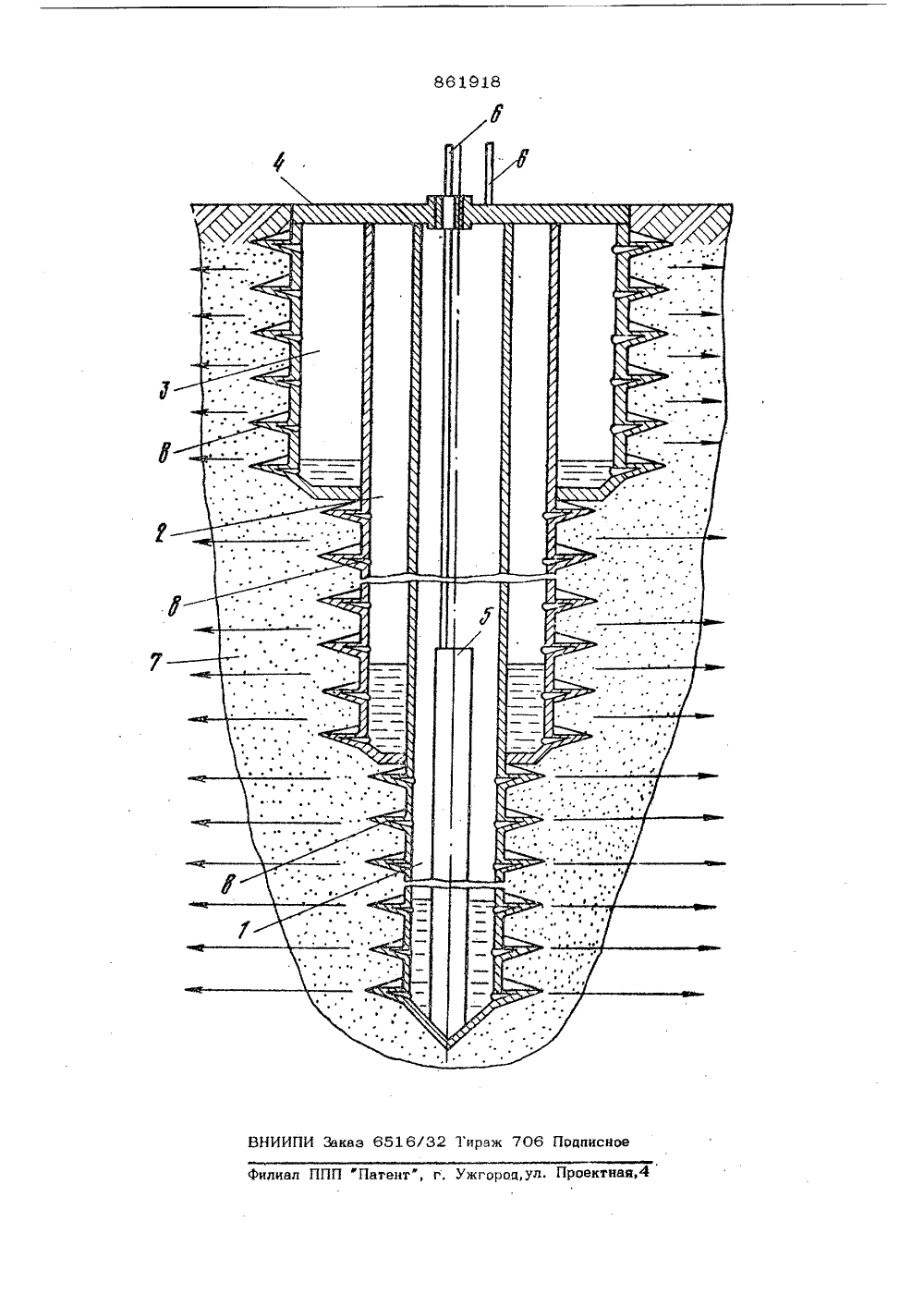

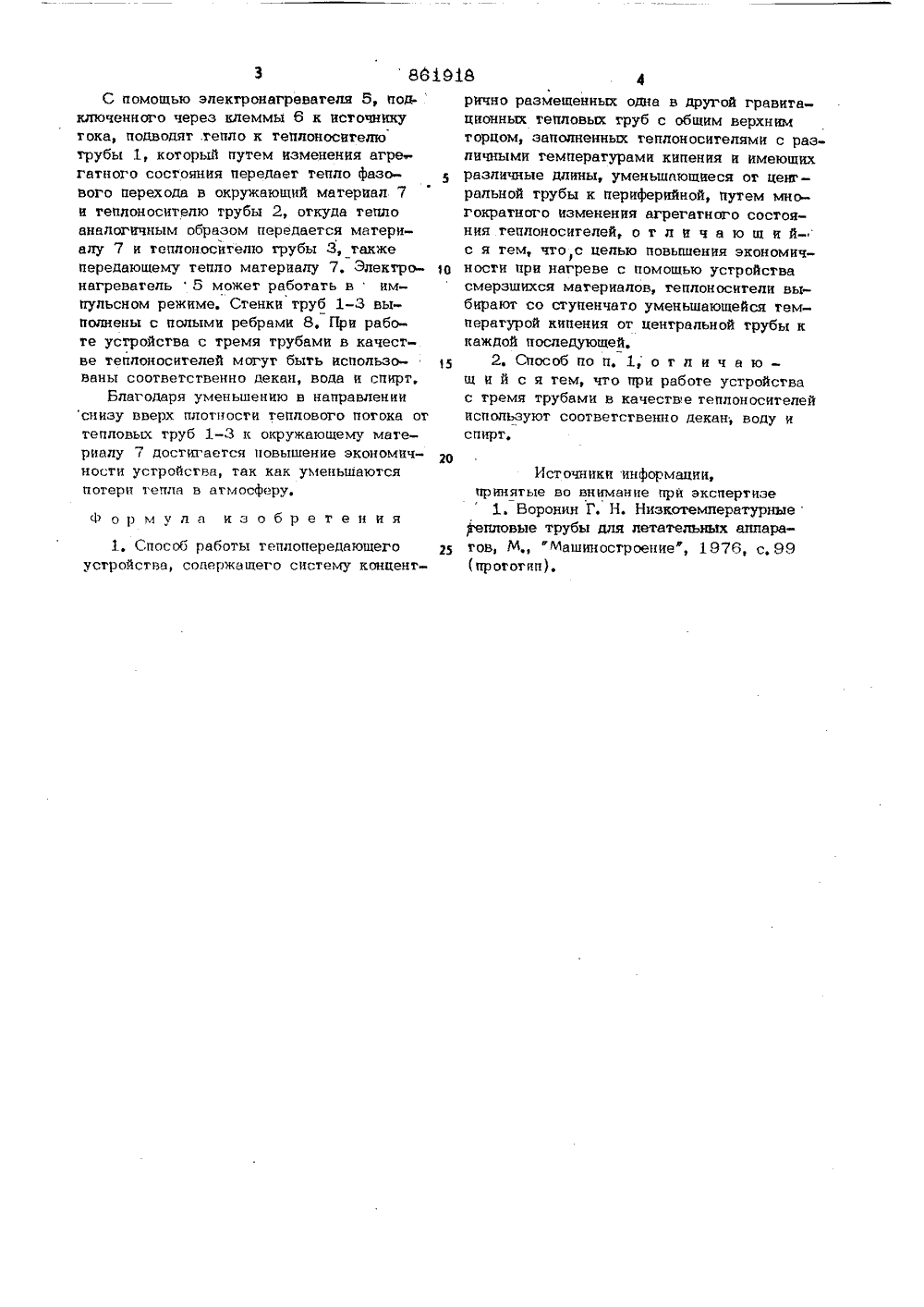

и массообмена им. А. В. Лыкова АН Белорусской ССР(54) СПОСОБ РАБОТЫ ТЕПЛОПЕРЕДАЮЩЕГО УСТРОЙСТВАИзобретение относится к гехнологйи нагрева охлажденных материалов для восстановлении ими сыпучих свойств и текучести и прелназначено для использования на разгрузочно-погруэочных участках предприятий горнорудной, металлургичесБ кой и энергетической промышленности,Известен способ работы теплопередающего устройства, содержащего систему концентрично размещенных одна в другой гравитационных тепловых труб с общим верхним торцом, заполненных теплоносителями с различными температурами кипения и имеющих различные длины, уменьшающиеся от центральной трубы к периферийной, путем многократного изменения агрегатного состояния теплоносителей Ц Недостатком известного способа является низкая экономичность при нагреве с помощью устройства смерэшйхся материалов, что обусловлено большими потерями тепла в окружающую среду. Целью изобретения является повышениеэкономичности при нагреве с помощьюустройства смерзшихся материалов,Зта цель достигается тем, что теплоносители вьбирают со ступенчато уменьшающейся температурой кипения ог .центральной трубы к каждой последующей. Приработе с тремя трубами в качестве теплоносителей могут быть использованы соответственно декан, вода и спирт,На чертеже изображено теплопередаю-щее устройство, с помощью которого может быть реализован описываемый способ.Устройство содержит систему концентрично размещенных одна в другой гравитационных тепловых труб 1-3 с общимверхним торцом 4, заполненных теплонъ.сителями с различными температурамикипения и имеющих различные длины,уменьшающиеся от центральной трубы 1к периферийной трубе ЗТеплоносителявыбирают со ступенчато уменьшающейся фтемпературой кипения ог центральной грубы 1 к каждой последующей, С помощью электронагревателя 5, подключенного через клеммы 6 к источникутока, подводят тепло к теплоносигелютрубы 1, который путем изменения агрегатного состояния передает тепло фазового перехода в окружающий материал 7и теплоносителю трубы 2, откуда теплоаналогичным образом передается материалу 7 и теплоносйтелю трубы 3, такжепередающему тепло материалу 7, Электронагреватель5 может работать в импульсном режиме. Стенки труб 1-3 выполнены с полыми ребрами 8, При работе устройства с тремя трубами в качестве теплоносителей могут быть использованы соответственно декан, вода и спирт,Благодаря уменьшению в направленииснизу вверх плотности теплового потока оттепловых труб 1-3 к окружающему материалу 7 достигается повышение экономичности устройства, так как уменьшаютсяпотери тепла в атмосферу,Ф ор мула из обретен ия1, Способ работы теплопередающего устройства содержащего систему концент рично размещенных одна в другой гравитационных тепловых труб с общим верхним торцом, заполненных теплоносигелями с различными температурами кипения и имеющих различные длины, уменьшающиеся ог ценгральной трубы к периферийной, путем многократного изменения агрегатного состояния теплоносителей, о т л и ч а ю щ и йс я тем, что,с целью повышения экономич ности при нагреве с помощью устройствасмерзшихся материалов, теплоносители выбирают со ступенчато уменьшающейся температурой кипения от центральной грубы к каждой последующей.2, Способ по п. 1; о г л и ч а ю -щ и й с я тем, что при работе устройства с тремя трубами в качестве теплоносителей используют соответственно декан, воду и спирт,20Источники информации,принятые во внимание при экспертизе1. Воронин Г, Н. Низкотемпературныетепловые трубы для летательных алпара 2 тов, М., Машиностроение, 1976, с.99
СмотретьЗаявка
2859887, 25.12.1979
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ИНСТИТУТ ТЕПЛОИ МАССООБМЕНА ИМ. А. В. ЛЫКОВА АН БССР
ГЕНИН ЭРНСТ АБРАМОВИЧ, СЕРЧЕНЯ ЛЕОНИД БОРИСОВИЧ, ЧЕРНЕНКО ЛЕОНИД ИВАНОВИЧ, ПАХОМЕНКО ВИТАЛИЙ АНДРЕЕВИЧ
МПК / Метки
МПК: F28D 15/02
Метки: работы, теплопередающего, устройства
Опубликовано: 07.09.1981
Код ссылки
<a href="https://patents.su/3-861918-sposob-raboty-teploperedayushhego-ustrojjstva.html" target="_blank" rel="follow" title="База патентов СССР">Способ работы теплопередающего устройства</a>
