Установка для сушки растворов и суспензий в кипящем слое инертных тел

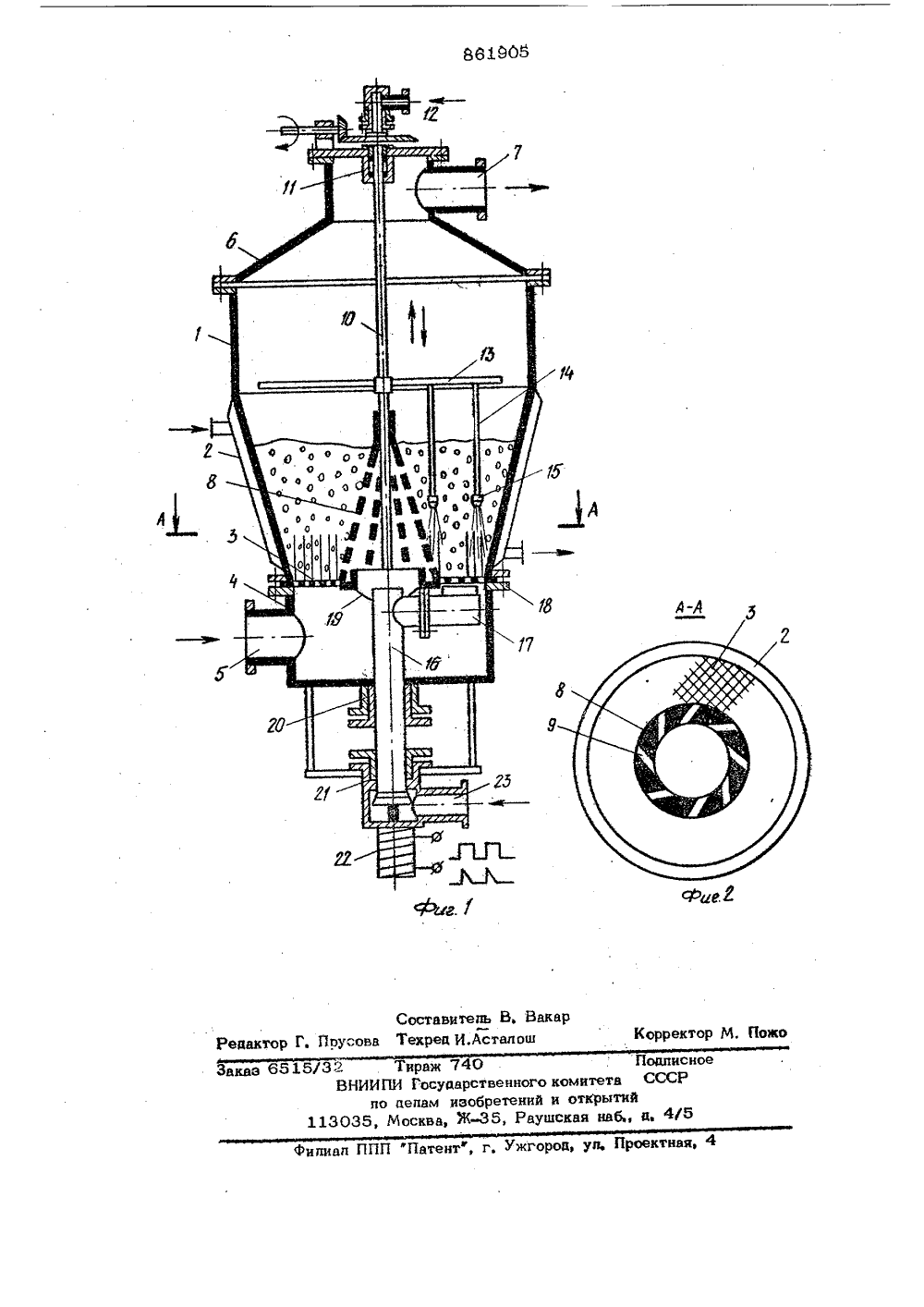

Союз СоветскихСоциалистическихРеспублик ОП ИСАЙ ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(5)М, Кл. с присоединением заявки рала делам изобретений и открытий(53) УДК 66,047. ,791, 1,096,5 (088,8) Опубликовано 07,09.81. Бюллетень Ра 33 Дата опубликования описания 07,09.81(54) УСТАНОВКА ДЛЯ СУШКИ РАСТВОРОВ И СУСПЕНЗИЙ В КИПЯШЕМ СЛОЕ ИНЕРТНЫХ ТЕЛ Изобретениеотносится к технике сушки растворов и суспензий и может бытьиспользовано в химической, пищевой идругих отраслях промышленности,Из основного авт. св, Ио 583358 известна установка для сушки растворов исуспензий в кипящем слое инертных тел,содержащая камеру с гаэораспределительной решеткой, над которой расположен полый вытеснительный конус и форсунки, ук 10репленные на приводном попом врашакацемся валу, и газоподводяший короб с расположенным в нем патрубком подвода вторичного теплоносителя со шелевым соплом,укрепленным на приводном вану.Недостатком этой установки являетсяналипание раствора или суспенэии настенки камеры и повышенный унос инертных тел из слоя вследствие разности скоростей потоков как теплоносителя, так иинертных тел в зоне локального фонтанырования и по периферии слоя.Предлагаемое изобретение являетсядальнейшим усовершенствованием иэвестной установки н имеет своей целью уменьшение нвлипаниявысушиваемого материала на стенки камеры и уноса инертных теп,Поставленная цепь достигается тем, что на боковой поверхности полого вытеснительного конуса, укрепленного большим основанием на газораспределительной решетке, выполнены тангенциальные шелевые отверстия, расположенные по горизонтальным окружностям и сообщающиеся через полость конуса со стаканом, укрепленным па приводном валу, причем на входе вт ричного теплоносителя в упомянутый стакан установлен клапан-пупьсатор. На фиг. 1 изображена предлагаемая установка, продольный разрез; на фиг. 2- сечение А-А на фиг. 1.Установка содержит цилиндро-коническую камеру 1 с рубашкой 2, снабженную в нижней части газораспределительной решеткой 3, под которой расположен газоподводяший короб 4 с патрубком 5 для подвода основного потока теплоносителя,Сверху камера 1 закрыта крышкой 6,имеющей патрубок 7 для выхода отработанного теплоносителя и высушенного материапа.На решетке 3 закреплен полый вытеснительный конус 8 с перфорированной боковой поверхностью, выполненной в виде тангенциальных щепевых отверстий 9 (см.фиг, 2), установленных тангенциально дляподачи направпенного потока газообразного теппоносителя, По оси установки размещен полый приводной вал 10 с возможностью вращения, который с гомощью сальникового устройства 11 соединен с камеро 12 подвода исходного раствора илисуспензии. На вану 10 укреплена траверса13, на которой при помощи вертикальныхтрубок 14 установлены форсунки 15 свозможностью вертикального перемещения.К нижней части вала 10 прикреплен стакан 16 и патрубок 17 подвода вторичноготеппоносителя, имеющий по верхней образуюшей шепевое сопао 18, обращенное кгазораспредепитепьной решетке 3. Верхний конец стакана 16 через сальник 19соединен с внутренней камерой вытеснительного конуса 8, а нижний - через сапьник 20 выведен из газоподводяшего короба 4 и сальником 21 соединен с кпапаном 22 и подводящим трубопроводом 23доя импульсной подачи вторичного йеппоносителя,Установка работает следующим образ,ом.Камера 1 заполняется инертными те=дами. В рубашку 2 подают греющий пар.35Через патрубок 5 в газоподводящий коро4 вводят основную часть теплоноситепя,откуда последний через газораспредели-тельную решетку 3 попадает в камеру 1и создает кольцевой фонтанирующий спой40инертных тел. Исходный раствор ипи суспензия иэ камеры 12 через попый вал 10подают к форсункам 15 дпя распыленияв слой инертных теп. Благодаря вращениютраверсы 13 происходит равномерное орс.45шение всего споя. Поток вторичного теппоноситепя с температурой бопее высокой,чем у основной части теппоноситепя, через подводящий трубопровод 23 и кпапан 08 422 поступает в стакан 16 приводного вана 10 и разделяется на два импульсных потока теппоносителя. Один поток проходит патрубок 17, вращакщийся синхронно с форсунками 15, и через сонно 18 и от верстия газораспредепительной решетки 3 поступает в слой инертных тел и создает в нем движущуюся зону покального импульсного фонтанирования, Второй поток теппоноситепя поступает в камеру конуса 8 и, проходя через тангенциальные шепевые наклонные отверстия 9, сообщает инертным телам допоннитепьное вращатель.- ное движение. Наложение колебаний на газообразный лоток с определенной частотой (3-6 Гц) и скважностью (0,2-0,8), а также изменение формы импульсов или расхода сжижающегь агента обеспечивает возможность управпения структурой фонтанирующего слоя, что не только уменьшает унос инертных тел, но и способствует интенсификации тепло-массообмена.В установке обеспечивается также аффективное удаление высушенного материала с поверхностиинертных теп и почти полностью исключается налипание раствора ипи суспензии на стенки камеры, вследствие организованной циркуааии и соударений инертных тел в активном гидродинамическом режиме,формула изобретения Установка для сушки растворов и суспензий в кипящем спое инертных теп по авт, св. М 583358, о т и и ч а ю щ ая с я тем, что, с цепью уменьшения налипания высушиваемого материала на стенки камеры и уноса инертных тел, на боковой поверхности попого вытеснительного конуса, укрепленного бопьшим основанием на газораспредепительной решетке, выпопнены тангенциальные шепевые отверстия, расположенные по горизонтальным окружностям и сообщающиеся через попасть конуса со стаканом, укрепленным наприводном вану, причем на входе вторичного теплоноситеия в упомянутый стакан установчен клапан-пульсатор.Составитель В, Вакаррусова Техред И.Асталош Корре Пожо ноготений 1 атентф, г. Ужгород, уп, Проектная 32 Тираж 740ВНИИПИ Государствепо цепам изобре 13035, Москва, ЖПодпоми тета СССоткрытийкая набд. 4
