Устройство для измерения азимутов скважины

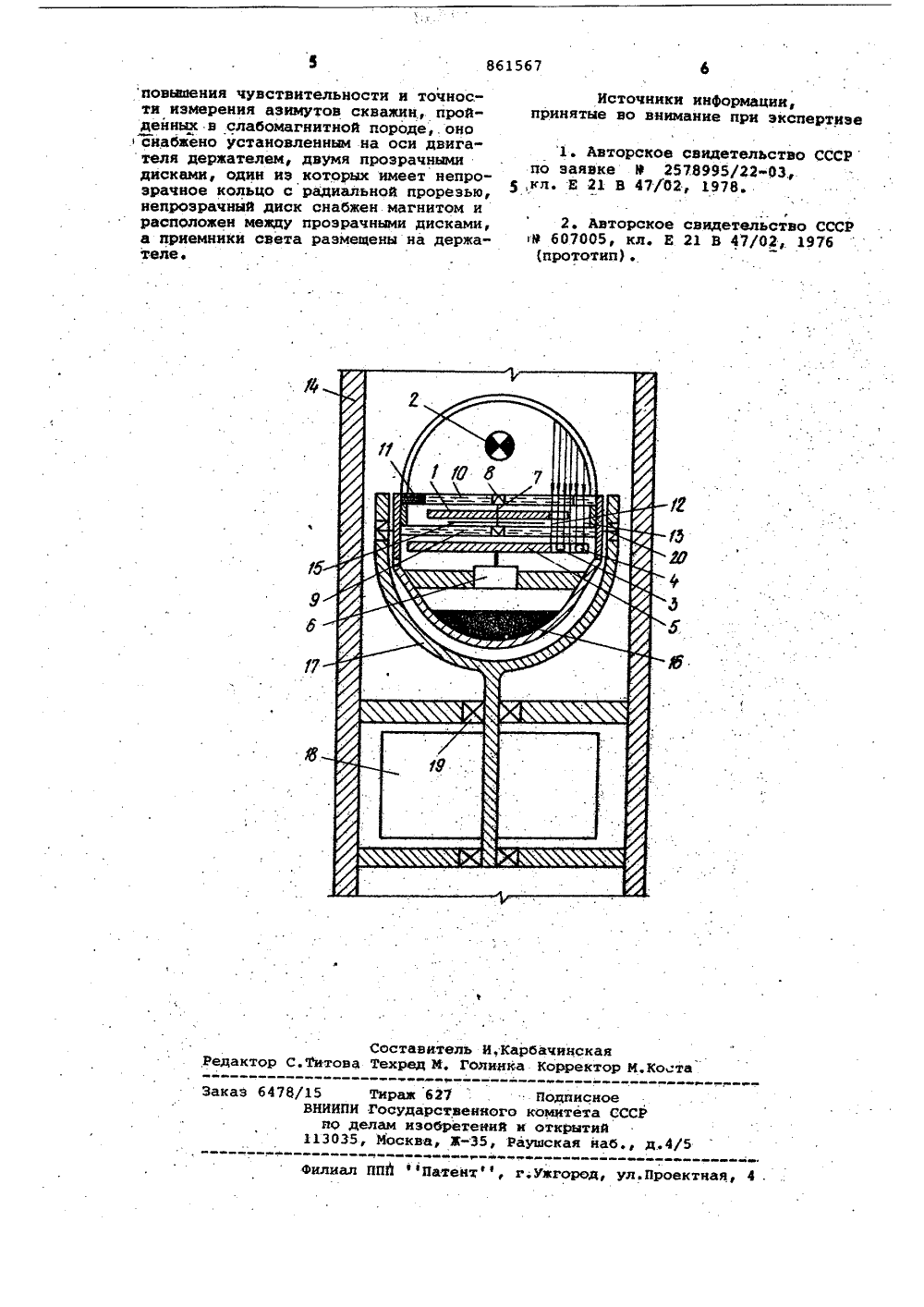

Цель изобретения - повышения чув- ствительности и точности измерений азимутов скважин, пройденных в слабомагнитных породах.Указанная цель достигается тем, что устройство снабжено установленнымна оси двигателя деРжателем, двумяпрозрачными дискаМи, один из которыхимеет непрозрачное кольцо с радиальной прорезью, непрозрачный диск снабжен магнитом и расположен междупрозрачными дисками, а приемникисвета размещены на держателе.На чертеже представлена принципиальная конструкция устройства дляизмерения азимутов скважины.Устройство содержит непрозрачныйдиск 1 с радиальной сквозной щелью.Диск 1 расположен между источникомсвета 2 и приемниками 3 и 4 света,закрепленными радиально на держателе 5, Держатель 5 приводят во вращение с постоянной угловой скоростьювс помощью двигателя б. Диск 1 закреплен на оси 7, вращающейся в подшипниках 8, и расположен между прозрачными дисками Э и 10. Ка поверхностидиска 10 нанесено непрозрачное кольцо 11 с радиальной прорезью. Радиальная щель диска 1 формирует информационный поток 12 лучистой энергии,взаимодействующий с приемником, арадиальная прорезь кольца 11 форми"рует опорный поток 13 лучистой энергии, взаимодействующий с приемником 3,Все элементы устройства размещеныв охранном кожухе 14 скважинного прибара. На непрозрачном диске 1, закреплен магнит 15. Чувствительный элемент закреплен на карданном подвесе, содержащем отвес 1 б, рамку 17, отвес 18 н подшипники 19 и 20.Устройство работает следующим образом,При размещении кожуха 14 в скважину под действием отвесов 1 б и 18 плоскость вращения. диска 1 будет совпадать с горизонтальной плоскостью.Под действием магнита 15, щель диска1 устанавливается по направлению магнитного меридиана; Прорезь непро. зрачного кольца 11 прозрачного диска 10, который неподвижно закреплен на корпусе чувствительного элементаотвесом 16, ориентируется относительно апсидальной плоскости (вертикальная плоскость, проходящая через ось скважины в данной точке). На чертеже показан момент в статике, когда опорный поток 12 лучистой энергии падает на приемник 3, а информационный поток.13 лучистой энергии, сФормированный прорезью диска. 1, падаетна приемник 4, т.е. когда радиальныенаправления щели диска 1 и прорезикольца 11 совпадают. При отклонениинаправления скважины от магнитногомеридиана магнит 15 развернет диск 1 на угол, равный магнитному азимутускважины. При вращении двигателя Ьи держателя 5 с приемниками 3 и 4в них возбуждаются импульсы под воздействием потоков 12 и 13 лучистой5 энергии источника 2. Время междуэтими импульсами будет пропорционально азимуту скважины относительномагнитного меридиана. Регистрация.азимута скважины осуществляется не"прерывно, как при спуске, так и приподъеме скважинного прибора, Про"зрачный диск 9 служит для крепленияподшипника оси 7Изменение параметров источника иприемника лучистой энергии от темпе 15 ратуры, времени работы, колебанийпитающего напряжения и других полевых и подземных условий эксплуатациискважинных приборов не влияют на точность работы устройства, так как ин 20 формацию о значении угла несет времямежду импульсами.Применяя известные в импульснойтехнике методы обработки импульсныхсигналов, можно создать прибор, вкотором Форма и амплитуда этих им.пульсов практически не будет влиятьна стабильность показаний предлагаемого устройства,По указанным вышепричинам оседание частичек пыли ивлаги на поверхности чувствительныхэлементов, некоторое отклонение отточности изготовления деталей устройства также, практически, не будутвлиять на стабильность и точностьработы предлагаемого иэмерительнОгоустройства.Данное устройство в отличии отизвестных устройств имеет постояннуюи высокую чувствительность во всемдиапазоне (от 0 до ЗЬОО 7 измерения40 азимутов. применяя известные в радиоэлектронике методы измерения временных интервалов можно получить высокуючувствительность н точность предложенного устройства. Мак, например.,при скорости вращения диска с приемниками 1 оборот в секунду и точностиизмерения временных интервалов 1 Фсможно получить чувствитеаьиасть устройства 1,3 угловыМ секуйды.Положительный эФФект от йрнменения описываемого устройства связанс повышением точности определенияпространственного положения геологоразведочных и промысловых скважин,что является резервом повышения эфзз Фективности геологоразведочных и промысловых работ,Формула ИзобретенияУстройство для:измерения азимутовскважины, содержащее кожух, источник и приемники света, непрозрачный диск с радиальной сквозной щелью, о т л ич а ю щ е е с я тем, что, с целью861567 Составитель И.КарбачннскаяРедактор С,Унтова Техред И, Голинка Корректор И,Кота19 щ еьеВраж 627 . Подписноесударственного комитета СССРизобретений и открытийосква, З, Раушская наб., д,4/5 6478/15 Ти ВНИИПИ Го но делам 113035, И6 фПатентф фили Проектная, 4 . повышения чувствительности и точности измерения азимутов скважин, пройденных в слабомагнитной породе,.оноснабжено установленным на оси двигателя держателем, двумя прозрачными дисками, один из которых имеет непрозрачное кольдо с радиальной прорезью, непрозрачный диск снабжен магнитом и распсложен между прозрачными дисками, а приемники света размещены на держателе. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР по заявке В 2573995/22-03.,5,кл. Е 21 В 47/02, 1978. 2. Авторское свидетельство СССРг 607005, кл. Е 21 В 47/02, 1976
