Дозатор сыпучих материалов

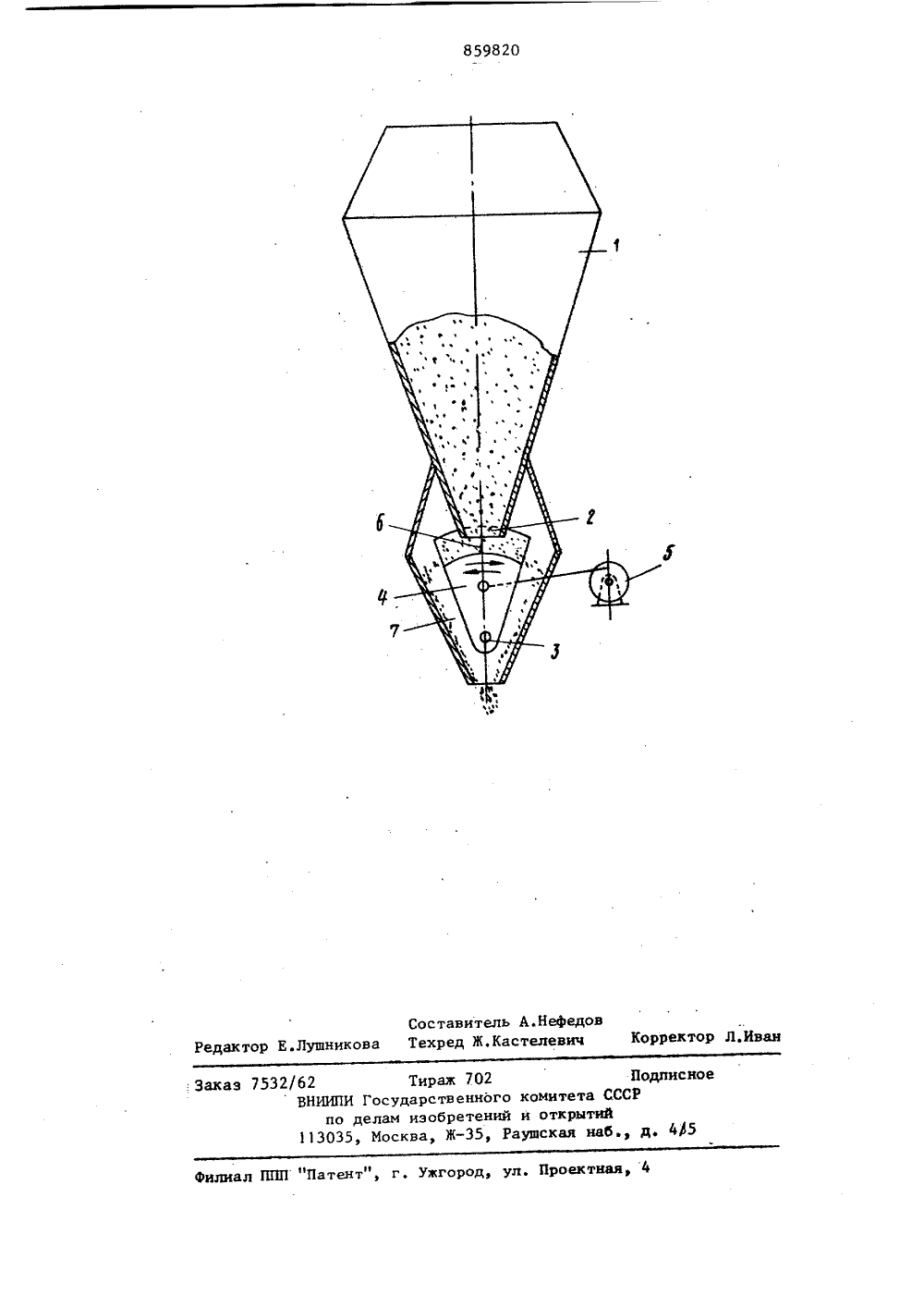

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(5)М. Кл.С 01 Г 11/00 А 23 М 17/00 Ркударстеенный комнтет СССР ло делам нзобретеннй н птнрытнй(72) Авторы изобретенияА.П.Скорик, Н.Н.Троянов и И.Г.Бойы Харьковский институт механизации и электрификации сельского хозяйства(54) ДОЗАТОР СЫПУЧИХ МАТЕ РИАЛОВ Изобретение относится к дозаторам сыпучих материалов, используемым при приготовлении комбикормов в сельскохозяйственном производстве,Извествен дозатор сыпучих материалов, включающий бункер и шарнирно закрепленный на оси под его выгрузным отверстием лоток с плоской рабочей поверхностью, совершающий колебательноедвижение 13Известен также дозатор сыпучих ма В териалов, включающий бункер, под выгрузным отверстием которого шарнирно на оси установлен лоток с криволинейной рабочей поверхностью, совершающий колебательное движение 2.15В указанных дозаторах ось лотка расположена вьппе рабочей поверхности. поэтому центробежная сила,действующая на частицы дозиоуемого материала и направленная к рабочей повеохности, поижимает материал к последней, затрудняя его свободное перемешение к краю лотка.Нерациональной в этих дозаторах яв 2ляется и форма вабочей поверхности лотка,которая также препятствует свободномуссыпанию из него материала. В связис этим такие дозаторы имеют низкуюпроизводительность и недостаточнуюточность доэирования,Цель изобретения - повышение производительности и точности доэирования,Цель достигается тем, что ось лотка расположена ниже его рабочей поверхности, которая обращена выпуклостью к выгруэному отверстию и снабжена в средней части вертикальной перегородкой. При этом рабочая поверхность лотка имеет в поперечном сечении форму дуги окружности с радиусом, равным расстоянию между осью лотка и его рабочей поверхностью.На чертеже схематично изображен дозатор сыпучих материалов, вид сбоку.в разрезе.859820 Формула изобретения 40 Дозатор сыпучих материалов включает бункер 1, под выгрузным отверстием 2 которого шарнирно на оси 3 установлен лоток 4 с криволинейной рабочей поверхностью, совершающий колебательное движение от механизма 5 привода. Ось 3 лотка расположена ниже его рабочей поверхности, которая обращена . выпуклостью к выгрузному отверстию 2 и снабжена в средней части вертикаль О ной перегородкой 6. При этом рабочая поверхность лотка имеет в поперечном сечении форму дуги окружности с ради усом, равным расстоянию между осью лотка и его рабочей поверхностью. Для Э сбора сыпучего материала в единый поток лоток 4 заключен в кожух 7.При работе дозатора лоток посредством механизма 5 привода совершает колебательное движение вокруг оси 3. При этом гравитационные и центробежные силы действующие на частицы материала, а также боковые части перегородки 6, непрерывно перемещают материал по рабочей поверхности лотка от выгруэного отверстия 2 бункера к краям лотка, откуда материал сбрасывается в кожух 7, образуя единый поток. Регулирование выдаваемых доз осуществляется изменением частоты или амплиЭО туды колебаний лотка, либо изменением расстояния между выгрузным отверстием бункера и рабочей поверхностью лотка.Благодаря такому выполнению дозатора центробежная сила, действующая при колебательном движении лотка на частицы материала, направлена от его рабочей поверхности, причем форма по следней не препятствует свободному 4ссыпанию дозируемого материала. В результате этого существенно повышается производительность и точность дозирования. 1. Дозатор сыпучих материалов,включающий бункер, под выгруэным отверстием которого шарнирно на оси установлен лоток С Криволинейной рабочей поверхностьв, совершающий колебательное движение, о т л и ч а ющ и й с я тем что, с целью повышенияпроизводительности и точности дозирования, ось лотка расположена нижеего рабочей поверхности, котораяобращена выпуклостью к выгрузномуотверстию и снабжена в средней части вертикальной перегородкой.2. Дозатор по и, 1, о т л и ч аю щ и й с я тем, что рабочая поверхность лотка имеет в поперечном сечении форму дуги окружности с радиусом, равным расстоянию между осьюлотка и его рабочей поверхностью,Источники информациипринятые во внимание при экспертизе1. Лийвакант А.А. Погрешность дозирования комбикормов объемными дозаторами. Сборник научных трудов Эстонского научно-исследовательского института животноводства и венеринарии.1978, В 47, с, 14-119, рис.2,поз. 18.2. Гурфинкель И.А. и др. Транспортные и погрузочно-разгрузочные машиныхимической промышленности. М., Машгиэ,1960, с. 440, рис, 287-а (прототип).859820 Составитель А.Нефедтор Е.Лушникова Техред Ж,Кастелевич в Корректор Л.Иван Зак одписно илиал ППП "П ая, 4 г. Укгород, ул. П 532/62 Тирак 702 П ВНИИПИ Государственного комитета СССР по делам иэобретений и открытий 113035, Москва, Ж, Раушская наб. д. 4
