Устройство для валки деревьев

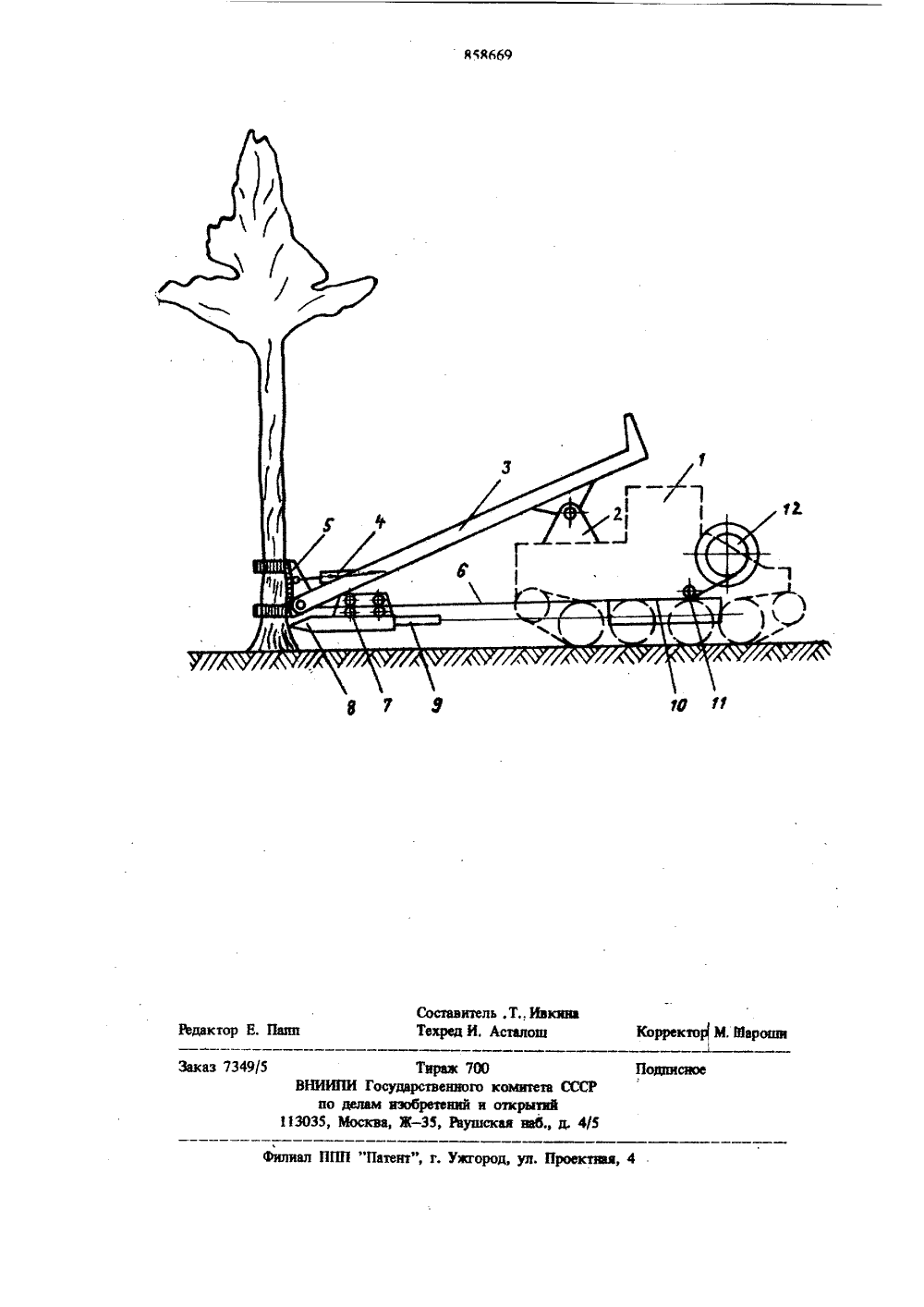

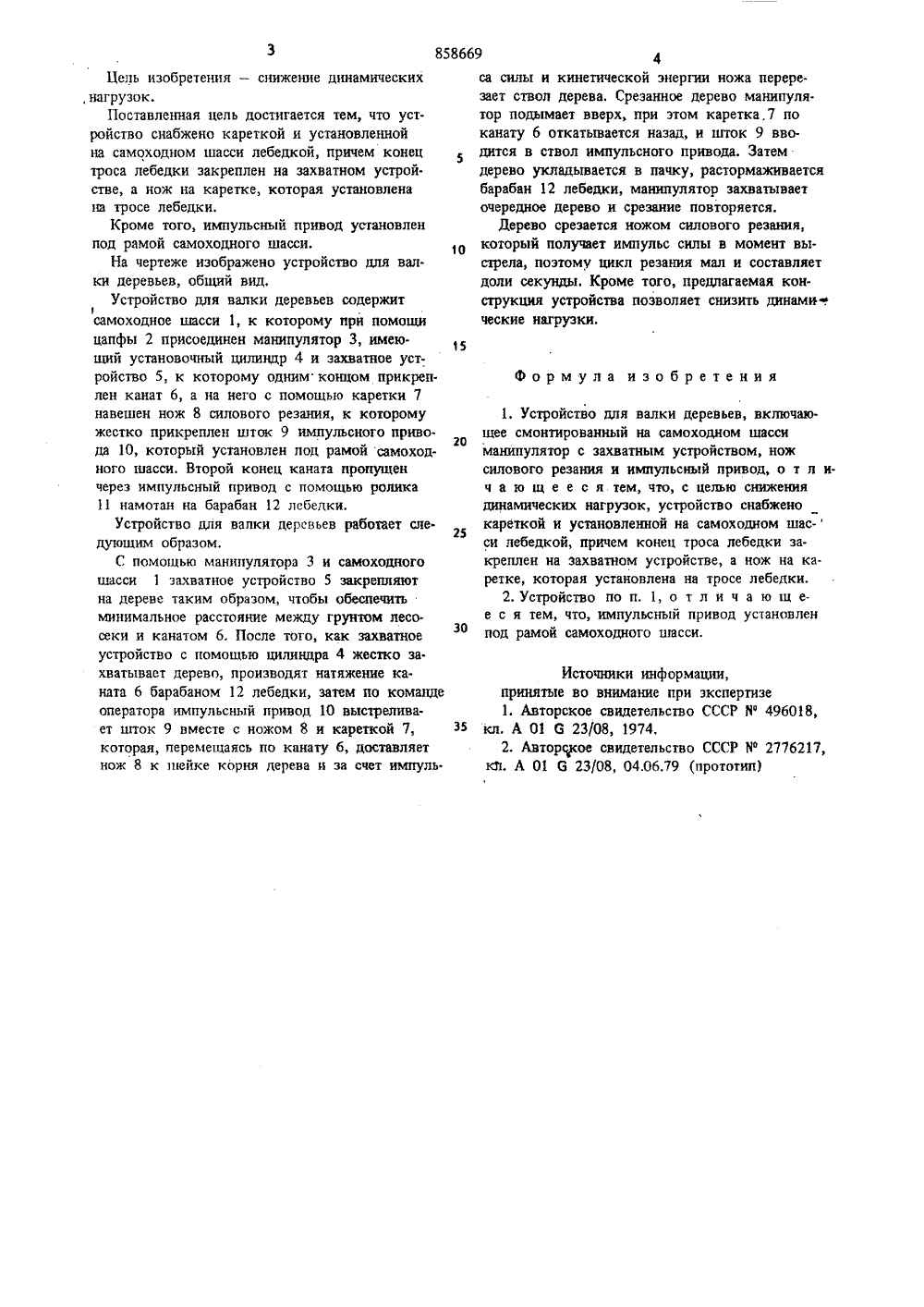

Союз СоветскнхСоцнапнстнческнхРеспубпнк ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(5)М. Кл. А 01 6 23/08 Гасударственный каинтет СССР в делан неебретеннй н отхрытнйОпубликовано 30,08.81. Бюллетень32Дата опубликования описания ЗИ 881(5 З) УДК б 34.0,36 (088.8) 54) УСТРОЙСТВО ДЛЯ ВАЛКИ ДЕРЕВЬЕ Изобретение относится к устройствам для валки деревьев и может быть использовано в лесной промышленности.Известно устройство для валки деревьев, включающее захватный орган и стойку с режущим аппаратом, установленные на стреле лесозаготовительной машины с возможностью независимого поворота вокруг горизонтальной оси от индивидуальных приводов, причем захватный орган и стойка установлены на стреле при помощи рукоятки, имеющей фиксатор край него заднего положения стойки, привод которой выполнен в виде силового цилиндра импульсного действия, причем захватный орган снабжен механизмом возврата стойки в крайнее заднее положение. Кроме того, полотно ножа режущего аппарата выполнено изогнутым в продольном направлении по радиусу, равным радиусу поворота стойки, и имеет волнообразный в поперечном направлении профиль 11.Недостатком известного устройства является то, что его конструкция имеет криволинеиныи ож, угол резания которого составляет 70 - 80, поэтому и величина удельной работы резания ножа примерно в 1,5 - 2 раза больше, чем прнрезании плоским ножом перпендикулярно воло 1 снам. Кроме того, при резании деревьев одного и того же диаметра путь резания, а следовательно и потери на преодоление сопротивления резанию, у плоского ножа минимальны,в то время как путь ножа, который перерезаетдревесину по кривой относительно волокон,определяется радиусом резания и получаетсябольшим, следовательно затраты энергии прирезании криволинейным ножом больше, соответственно больше и напряжения, воникающиев месте реза, а зто влияет на качество резания, так как дополнительные напряжения ведут к сколам, вырывам, отщепам, растрескиванию древесины.Наиболее близким ло технической сущностик предлагаемому является устройство для валки деревьев, включающее смонтированный насамоходном шасси манипулятор с захватнымустройством, нож силового резания и импульсный привод 21,Недостатком известного устройства являются большие динамические нагрузки., нагрузок,Поставленная цель достигается тем, что устройство снабжено кареткой и установленнойна самоходном шасси лебедкой, причем конецтроса лебедки закреплен на захватном устройстве, а нож на каретке, которая установленана тросе лебедки,Кроме того, импульсный привод установленпод рамой самоходного шасси,На чертеже изображено устройство для валки деревьев, общий вид.Устройство для валки деревьев содержитсамоходное шасси 1, к которому при помощицапфы 2 присоединен манипулятор 3, имеющий установочный цилиндр 4 и захватное устройство 5, к которому однимконцом прнкреп.лен канат 6, а на него с помощью каретки 7навешен нож 8 силового резания, к которомужестко прикреплен шток 9 импульсного привода 10, который установлен лод рамой самоход.ного шасси, Второй конец каната пропущенчерез импульсный привод с помощью ролика11 намотан на барабан 12 лебедки.Устройство для валки деревьев работает сле.дующим образом,С помощью манипулятора 3 и самоходногошасси 1 захватное устройство 5 закрепляютна дереве таким образом, чтобы обеспечитьминимальное расстояние между грунтом лесосеки и канатом 6. После того, как захватноеустройство с помощью цилиндра 4 жестко захватывает дерево, производят натяжение каната 6 барабаном 12 лебедки, затем по командеоператора импульсный привод 10 выстреливает шток 9 вместе с ножом 8 и кареткой 7,которая, перемещаясь по канату 6, доставляетнож 8 к шейке корня дерева и за счет импуль. 4са силы и кинетической энергии ножа перерезает ствол дерева. Срезанное дерево манипулятор подымает вверх, при этом каретка,7 по канату 6 откатывается назад, и шток 9 вводится в ствол импульсного привода. Затем дерево укладывается в пачку, растормаживается барабан 12 лебедки, манипулятор захватывает очередное дерево и срезание повторяется.Дерево срезается ножом силового резания, который получает импульс силы в момент выстрела, поэтому цикл резания мал и составляет доли секунды. Кроме того, предлагаемая конструкция устройства позволяет снизить динами . ческие нагрузки. Формула изобретения 1. Устройство для валки деревьев, включаю Ощее смонтированный на самоходном шассиманипулятор с захватным устройством, ножсилового резания и импульсный привод, о т л ич а ю щ е е с я тем, что, с целью снижениядинамических нагрузок, устройство снабженокареткой и установленной на самоходном шасси лебедкой, причем конец троса лебедки закреплен на захватном устройстве, а нож на каретке, которая установлена на тросе лебедки,2, Устройство по и, 1, о т л и ч а ю щ ее с я тем, что, импульсный привод установленпод рамой самоходного шасси. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР й 496018,35 кл. А 01 0 23/08, 1974,2, Авторское свидетельство СССР Яф 2776217,кл, А 01 6 23/08, 04.06.79 (прототип)Коррект М. Вврадн гедактор Е. Папи Заказ 7349/5 Тираж 700 ВНИИПИ Государственного комитета СССР по делам изобретений и открыий 113035, Москва, Ж, Раушскай набд. 315Подпнсюе филиал ППП "Патент", г. Ужгород, ул. Проектнан, 4
