Формирователь импульсов

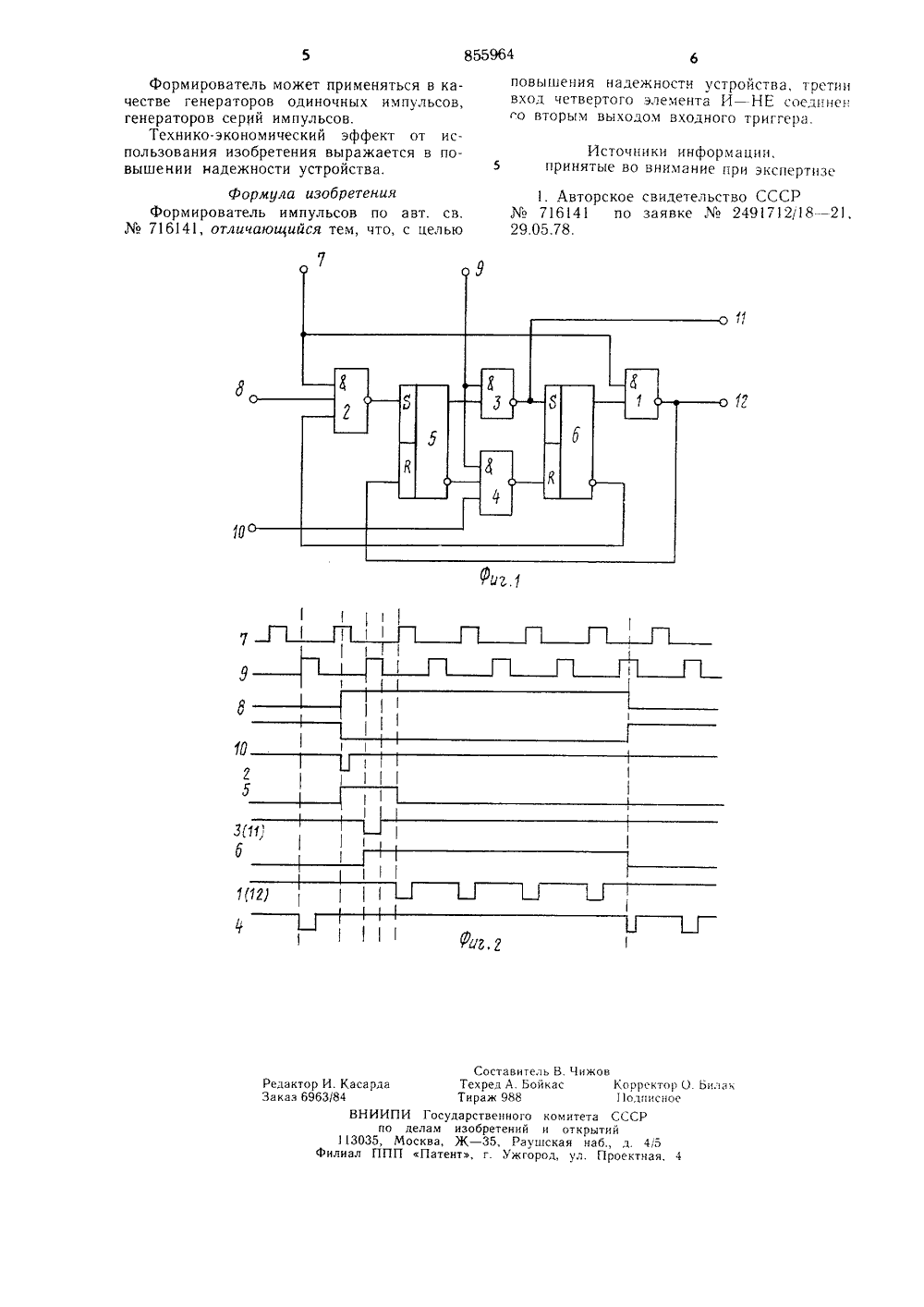

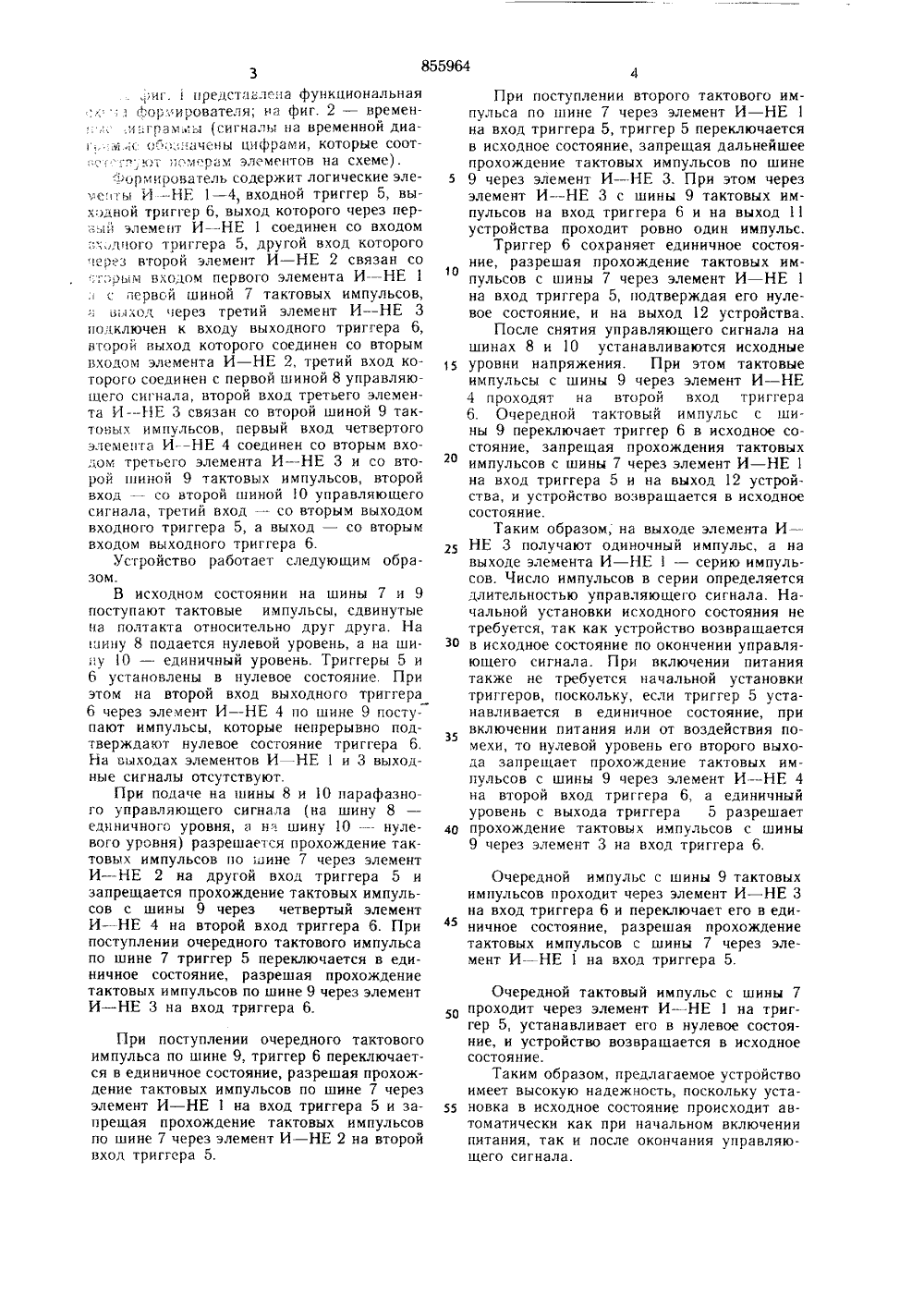

по делам изобретеиий и открытий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к испульсной технике и может быть использовано в устройствах вычислительной техники и автоматики. По основному авт. св.716141 известен формирователь импульсов, содержащий логические элементы И - НЕ, входной триггер и выходной триггер, выход которого через первый элемент И - НЕ соединен со входом входного триггера, другой вход которого через второй элемент И - НЕ соединен с другим входом первого элемента И - НЕ и с первой шиной тактовых импульсов, а выход через третий элемент И - НЕ подключен к входу выходного триггера, второй выход которого соединен со вторым входом второго элемента И - НЕ, третий вход которого соединен с первой шиной управляющего сигнала, второй вход третьего элемента И - НЕ связан со второй шиной тактовых импульсов. Устройство служит для формирования одиночного импульса или серии тактовых импульсов, синхронных с импульсами задающего генератора, имеет высокое быстродействие,Однако устройство имеет низкую надежность, поскольку при включении питания или от воздействия помехи входной триггер может установиться в единичное состояние, при этом на выходе устройства вместо одиночного импульса появляется непрерывная последовательность импульсов, что приводит к нарушению работы устройства.Цель изобретения - повышение надежности устройства.Поставленная цель достигается тем, чтов формирователь импульсов, содержащий логические элементы И - НЕ, входной триггер и выходной триггер, выход которого через первый элемент И - НЕ соединен с входом входного триггера, другой вход которого через второй элемент И - НЕ соединен с другим входом первого элемента И - НЕ и с первой шиной тактовых импульсов, а выход через третий элемент И - НЕ подключен к входу выходного триггера, второй выход которого соединен с вторым входом второго элемента И - НЕ, третий вход которого соединен с первой шиной управляющего сигнала, второй вход третьего элемента 20 И - НЕ соединен со второй шиной тактовыхимпульсов, третий вход четвертого элемента И - НЕ соединен со вторым выходом входного триггера.. фор ирователя; на фиг. 2 - времени:;грам,.ь; (сигналь 1 на временной диаси,;с об;:;:ачены цифрами, которые соотг, от "о;,:.рам элементов на схеме),ор; ирователь содержит логические эле;ецегы И - НЕ 1 - 4, входной триггер 5, выходной триггер 6, выход которого через пери:,и элемент И - НЕ 1 соединен со входом ".;диого триггера 5, другой вход которого врез второй элемент И - НЕ 2 связан со1 О :грым входом первого элемента И - НЕ 1с первсй шиной 7 тактовых импульсов, воход ерез третий элемент И - НЕ 3 подключен к входу выходного триггера 6, в горой выход которого соединен со вторым входом элемента И - НЕ 2, третий вход которого соединен с первой шиной 8 управляющего сигнала, второй вход третьего элемента И- - НЕ 3 связан со второй шиной 9 тактовых импульсов, первый вход четвертого элемента ИНЕ 4 соединен со вторым входом третьего элемента И - НЕ 3 и со второй шиной 9 тактовых импульсов, второй вход - со второй шиной 10 управляющего сигнала, третий вход - со вторым выходом входного триггера 5, а выход - со вторым входом выходного триггера 6.25Устройство работает следующим образом.В исходном состоянии на шины 7 и 9 поступают тактовые импульсы, сдвинутые на полтакта относительно друг друга, На шину 8 подается нулевой уровень, а на шипу 10 - единичный уровень, Триггеры 5 и 6 установлены в нулевое состояние. При этом на второй вход выходного триггера 6 через элемент И - НЕ 4 по шине 9 поступают импульсы, которые непрерывно подтверждают нулевое состояние триггера 6.На ьыходах элементов И - НЕ 1 и 3 выходные сигналы отсутствуют.При подаче на шины 8 и 10 парафазного управляющего сигнала 1 на шину 8единичного уровня, а на шину 10 - нулевого уровня) разрешается прохождение тактовьх импульсов по шине 7 через элемент И - НЕ 2 на другой вход триггера 5 и запрещается прохождение тактовых импульсов с шины 9 через четвертый элемент И - НЕ 4 на второй вход триггера 6. При 45 поступлении очередного тактового импульса по шине 7 триггер 5 переключается в единичное состояние, разрешая прохождение тактовых импульсов по шине 9 через элемент И - НЕ 3 на вход триггера 6. зо З 5 4 О 50 55 При поступлении очередного тактового импульса по шине 9, триггер 6 переключается в единичное состояние, разрешая прохождение тактовых импульсов по шине 7 через элемент И - НЕ 1 на вход триггера 5 и запрещая прохождение тактовых импульсов по шине 7 через элемент И - НЕ 2 на второй вход триггера 5. При поступлении второго тактового импульса по шине 7 через элемент И - НЕ 1 на вход триггера 5, триггер 5 переключается в исходное состояние, запрещая дальнейшее прохождение тактовых импульсов по шине 9 через элемент И - НЕ 3. При этом через элемент И - НЕ 3 с шины 9 тактовых импульсов на вход триггера 6 и на выход 11 устройства проходит ровно один импульс.Триггер 6 сохраняет единичное состояние, разрешая прохождение тактовых импульсов с шины 7 через элемент И - НЕ 1 на вход триггера 5, подтверждая его нулевое состояние, и на выход 12 устройства.После снятия управляющего сигнала на шинах 8 и 10 устанавливаются исходные уровни напряжения. При этом тактовые импульсы с шины 9 через элемент И - НЕ 4 проходят на второй вход триггера 6. Очередной тактовый импульс с шины 9 переключает триггер 6 в исходное состояние, запрещая прохождения тактовых импульсов с шины 7 через элемент И - НЕ 1 на вход триггера 5 и на выход 12 устройства, и устройство возвращается в исходное состояние.Таким образом, на выходе элемента И - НЕ 3 получают одиночный импульс, а на выходе элемента И - НЕ 1 - серию импульсов. Число импульсов в серии определяется длительностью управляющего сигнала. Начальной установки исходного состояния не требуется, так как устройство возвращается в исходное состояние по окончении управляющего сигнала. При включении питания также не требуется начальной установки триггеров, поскольку, если триггер 5 устанавливается в единичное состояние, при включении питания или от воздействия помехи, то нулевой уровень его второго выхода запрещает прохождение тактовых импульсов с шины 9 через элемент И - НЕ 4 на второй вход триггера 6, а единичный уровень с выхода триггера 5 разрешает прохождение тактовых импульсов с шины 9 через элемент 3 на вход триггера 6. Очередной импульс с шины 9 тактовых импульсов проходит через элемент И - НЕ 3 на вход триггера 6 и переключает его в единичное состояние, разрешая прохождение тактовых импульсов с шины 7 через элемент И - НЕ 1 на вход триггера 5. Очередной тактовый импульс с шины 7 проходит через элемент И - НЕ 1 на триггер 5, устанавливает его в нулевое состояние, и устройство возвращается в исходное состояние,Таким образом, предлагаемое устройство имеет высокую надежность, поскольку установка в исходное состояние происходит автоматически как при начальном включении питания, так и после окончания управляющего сигнала.8559641 3(11,б Составитель В. ЧижоТехред А. БойкасТираж 988 ного комитета ений и открыРамшская на Ужгород, угь дарствеизобрет Ж - 35 нт, г. Формирователь может применяться в качестве генераторов одиночных импульсов, генераторов сер 14 й импульсов.Технико-экономический эффект от использования изобретения выражается в повышении надежности устройства.Формула изобретенияФормирователь импульсов по авт. св.716141, отличающийся тем, что, с целью Редактор И. КасардаЗаказ 6963/84ВНИИПИ Госпо делам13035, Москва,Филиал ППП Пат повышения надежности устройства, третинвход четвертого элемента И - НЕ соединенсо вторым выходом входного триггера. Источники информации,5 принятые во внимание при экспертизе. Авторское свидетельство СССР716141 по заявке2491712/18 - 21, 29.05.78. Корректор О. Вила11 одписноеСССРийд. 45роектная, 4
