Электрододержатель дуговой электро-печи

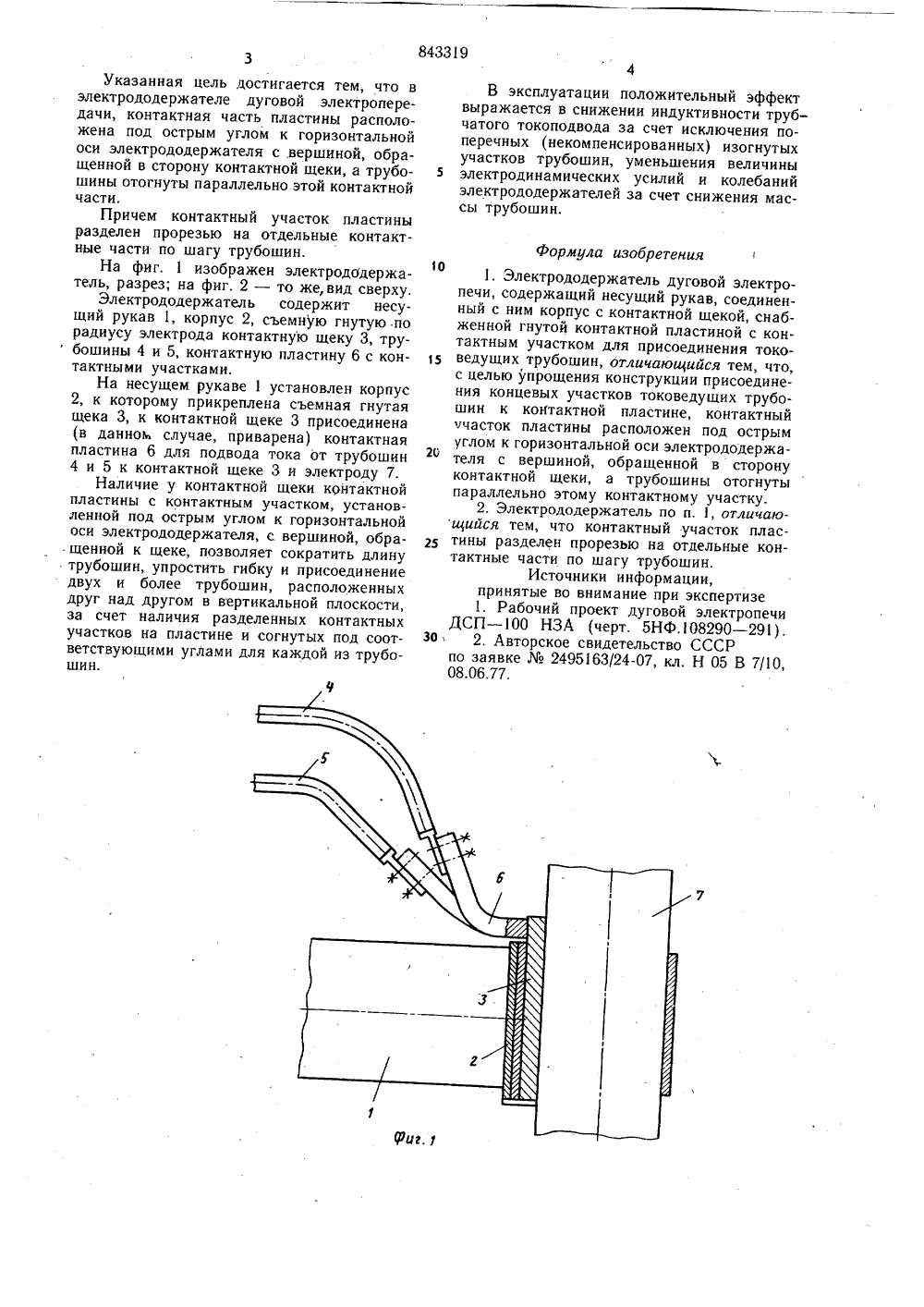

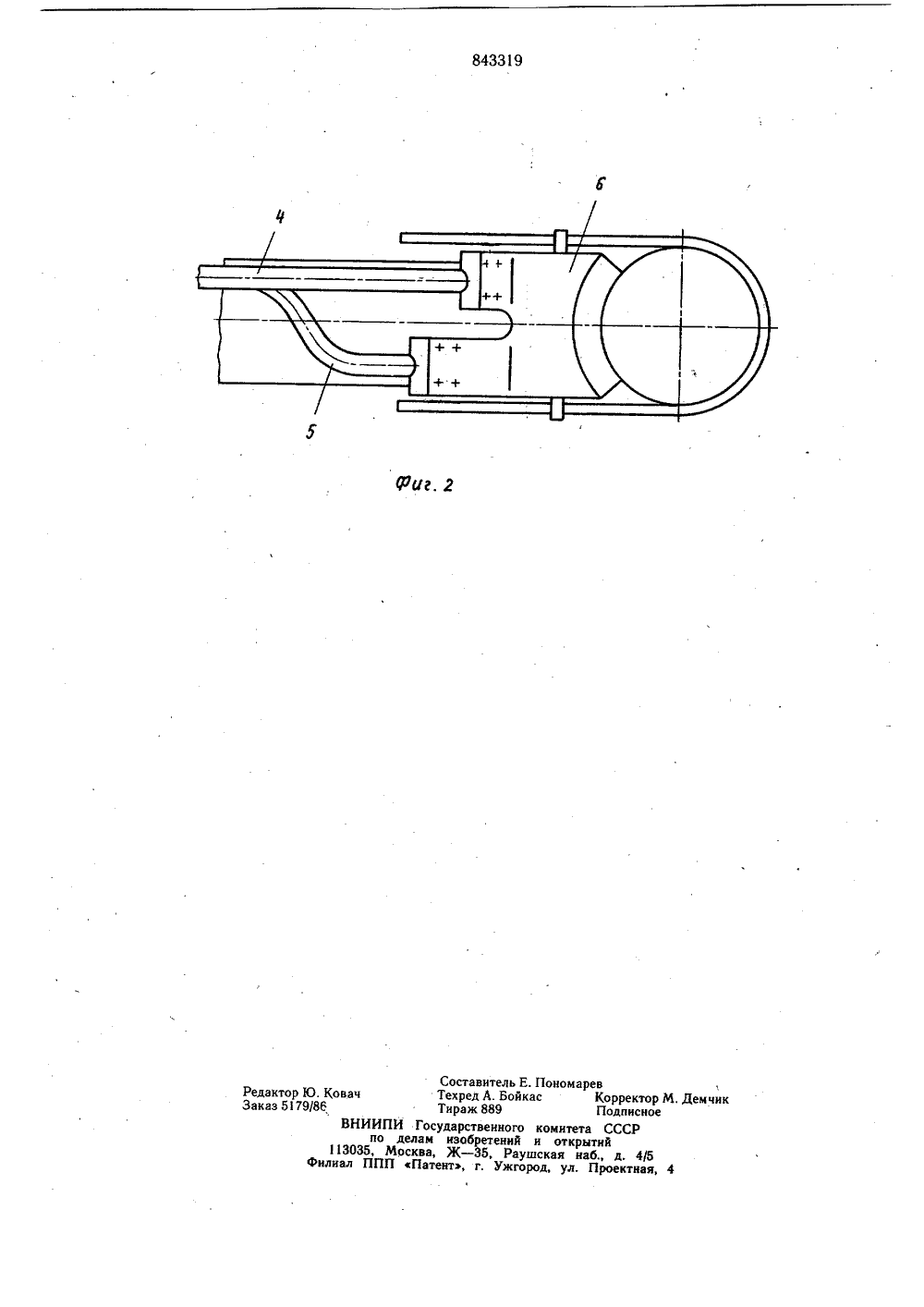

ОП ИСАНИЕ Союз СоветсиикСоциалистическинРеспублик843319 К АВТОРСКОМУ СВИДЕТЕЛЬСТ 61) Дополнительное к ву -(21) 2816348/24-с присоединением заяв Гееудлрстеенный кемнтет При итет -иковано 30.06.81. Опубл 3) УДК 621 365, Н. Чери изобретения 71) Заявит ТРОДОДЕРЖАТЕЛЬ ДУГОВОЙ ЭЛЕКТРОПЕ 54) явтруб,нойаль- над прощение конструквых участков трутине. 1Изобретение относится к электротермие, главным образом к дуговым плавильным электропечам с графитированными электродами.Известны электрододержатели с консольными несущими рукавами, на переднем фланце которых прикреплен корпус с контактной щекой для подвода тока к электроду, снабженной гнутой контактной пластиной, жест-. ко соединенной с ней в верхней частИ, которая предназначена для присоединения контактных концов токоведущих трубошин, под ходящих вертикально сверху вниз пад прямым углом 1.Известен также электрододерЖатель дуговой электропечи, Содержащий несущий рукав, соединенный с ним корпус с контактной щекой, снабженной гнутой контактной пластиной с койтактным участком для при.соединения токоведуших трубошин 12. Недостатком указанных конструкции ляется увеличенная длина токоведущих изгибаемых для присоединения к контакт пластине под прямым углом их горизонт ной оси (с непосредственным изгибом контактной пластиной щеки).При триангулированном вторичном токо- подводе электропечи электрододержатели содержат на каждой фазе не менее двух трубошин, причем на крайних фазах трубошины располагаются друг над другом в одной вертикальной плоскости и при подходе к контактной щеке разводятся (распределяются) по ширине контактной пластины для осуществления присоединения.В этом случае недостатком конструкции является усложнение конфигурации изогнутых участков трубошин, так как для осуществления их соединения с Г-образной контактной пластиной требуется двойной отгиб концевого участка трубошин, т.е, сначала вверх, затем на 180 вниз, для непосредственного присоединения к контактной пластине. Дополнительный предварительный отгиб трубошины вверх является технологическим для осуществления гибки трубы с минимальным радиусом изгиба, что увеличивает общую длину трубы, утяжеляет ее массу, увеличивает расход меди и удоражает изготовление электрододержателей.Цель изобретения - уции присоединения концебошин к контактной пласУказанная цель достигается тем, что в электрододержателе дуговой электропередачи, контактная часть пластины расположена под острым углом к горизонтальной оси электрододержателя с.вершиной, обращенной в сторону контактной щеки, а трубошины отогнуты параллельно этой контактной части.Причем контактный участок пластины разделен прорезью на отдельные контактнье части по шагу трубошин.На фиг. 1 изображен электрододержатель, разрез; на фиг. 2 - то же,вид сверху,Электрододержатель содержит несущий рукав 1, корпус 2, съемную гнутую по радиусу электрода контактную щеку 3, тру бошины 4 и 5, контактную пластину 6 с контактными участками.На несущем рукаве 1 установлен корпус 2, к которому прикреплена съемная гнутая щека 3, к контактной щеке 3 присоединена (в данном случае, приварена) контактная пластина 6 для подвода тока от трубошин 4 и 5 к контактной щеке 3 и электроду 7.Наличие у контактной щеки контактной пластины с контактным участком, установленной под острым углом к горизонтальной оси электрододержателя, с вершиной, обращенной к щеке, позволяет сократить длину трубошин, упростить гибку и присоединение двух и более трубошин, расположенных друг над другом в вертикальной плоскости, за счет наличия разделенных контактных участков на пластине и согнутых под соответствующими углами для каждой из трубошин. В эксплуатации положительный эффектвыражается в снижении индуктивности трубчатого токоподвода за счет исключения поперечных (некомпенсированных) изогнутых участков трубошин, уменьшения величины 5 электродинамических усилий и колебанийэлектрододержателей за счет снижения массы трубошин. Формула изобретения1, Электрододержатель дуговой электропечи, содержащий несущий рукав, соединенный с ним корпус с контактной щекой, снабженной гнутой контактной пластиной с контактным участком для присоединения токо 15 ведущих трубошин, отличающийся тем, что,с целью упрощения конструкции присоединения концевых участков токоведущих трубошин к контактной пластине, контактныйучасток пластины расположен под острымуглом к горизонтальной оси электрододержателя с вершиной, обращенной в сторонуконтактной щеки, а трубошины отогнутыпараллельно этому контактному участку.2. Электрододержатель по и, 1, отличающийся тем, что контактный участок пластины разделен прорезью на отдельные контактные части по шагу трубошин.Источники информации,принятые во внимание при экспертизе1. Рабочий проект дуговой электропечиДСП - 100 НЗА (черт. 5 НФ.108290 - 291).ЗО 2. Авторское свидетельство СССРпо заявке Юо 2495163/24-07, кл. Н 05 В 7/1 О,08.06.77.843319Фиг. 2Составитель Е. Пономарев Редактор Ю. Ковач Техред А. Бойкас Корректор М. Дем чик Заказ 5 79/88 Тираж 889 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
