Электрододержатель дуговой электропечи

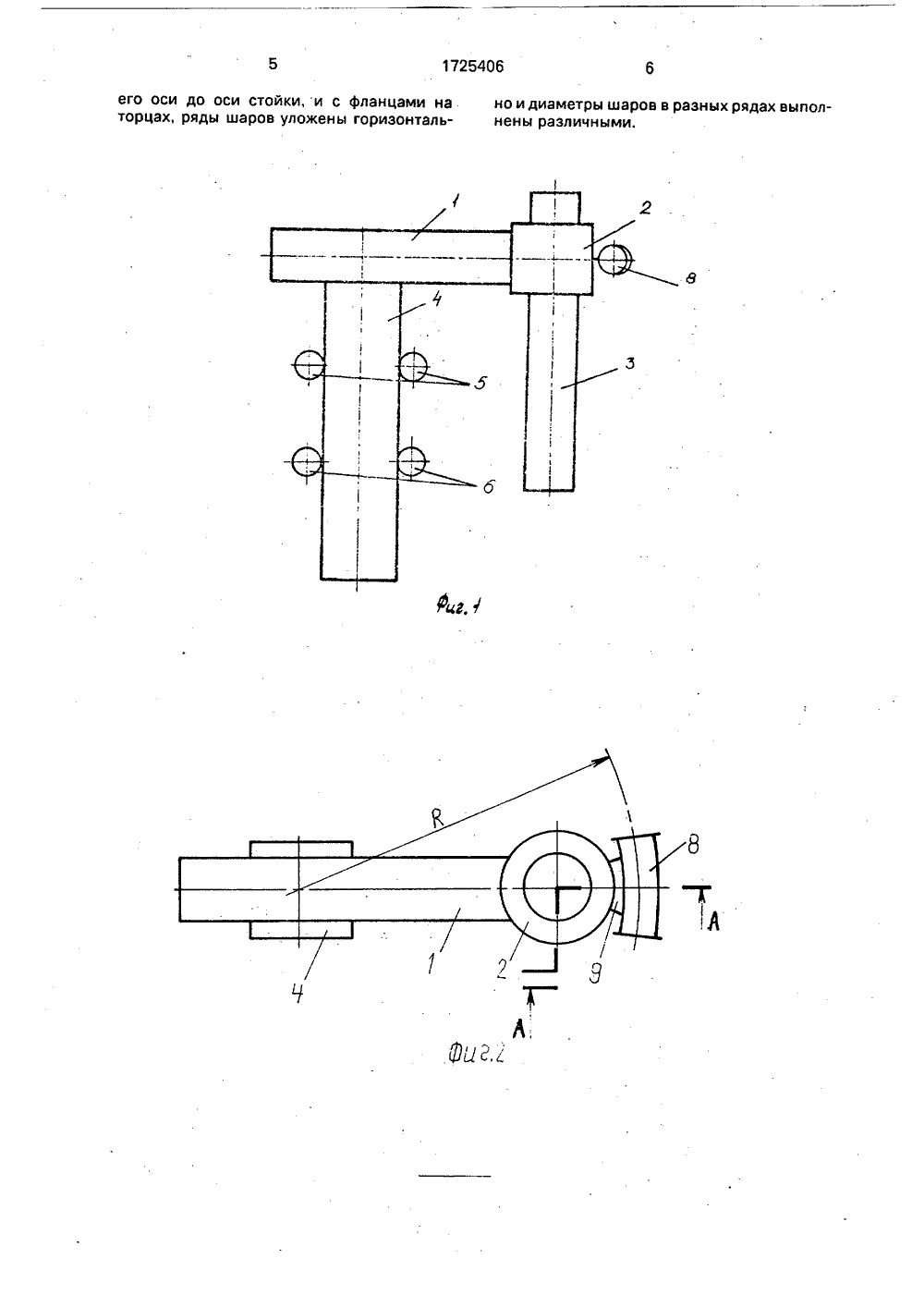

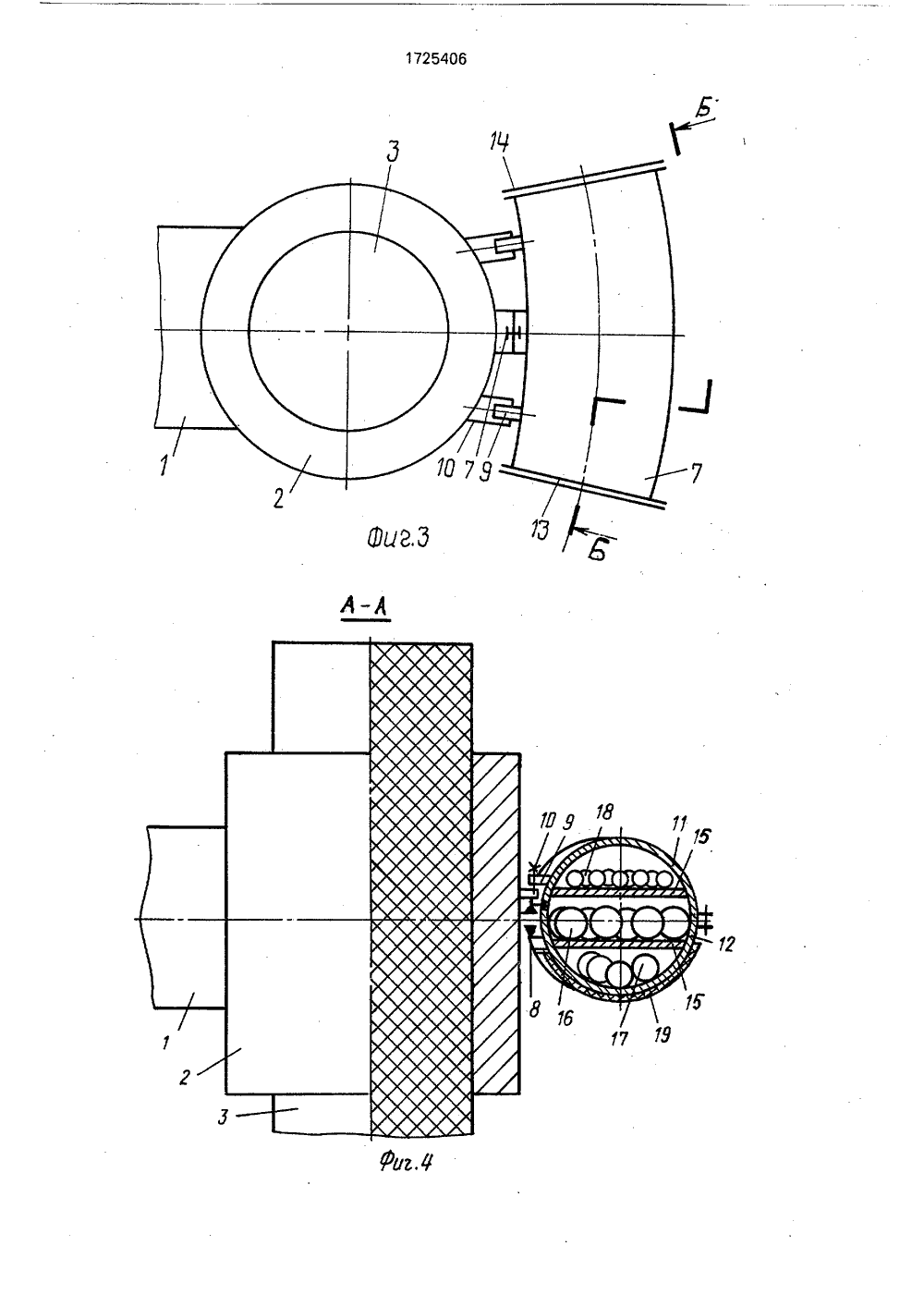

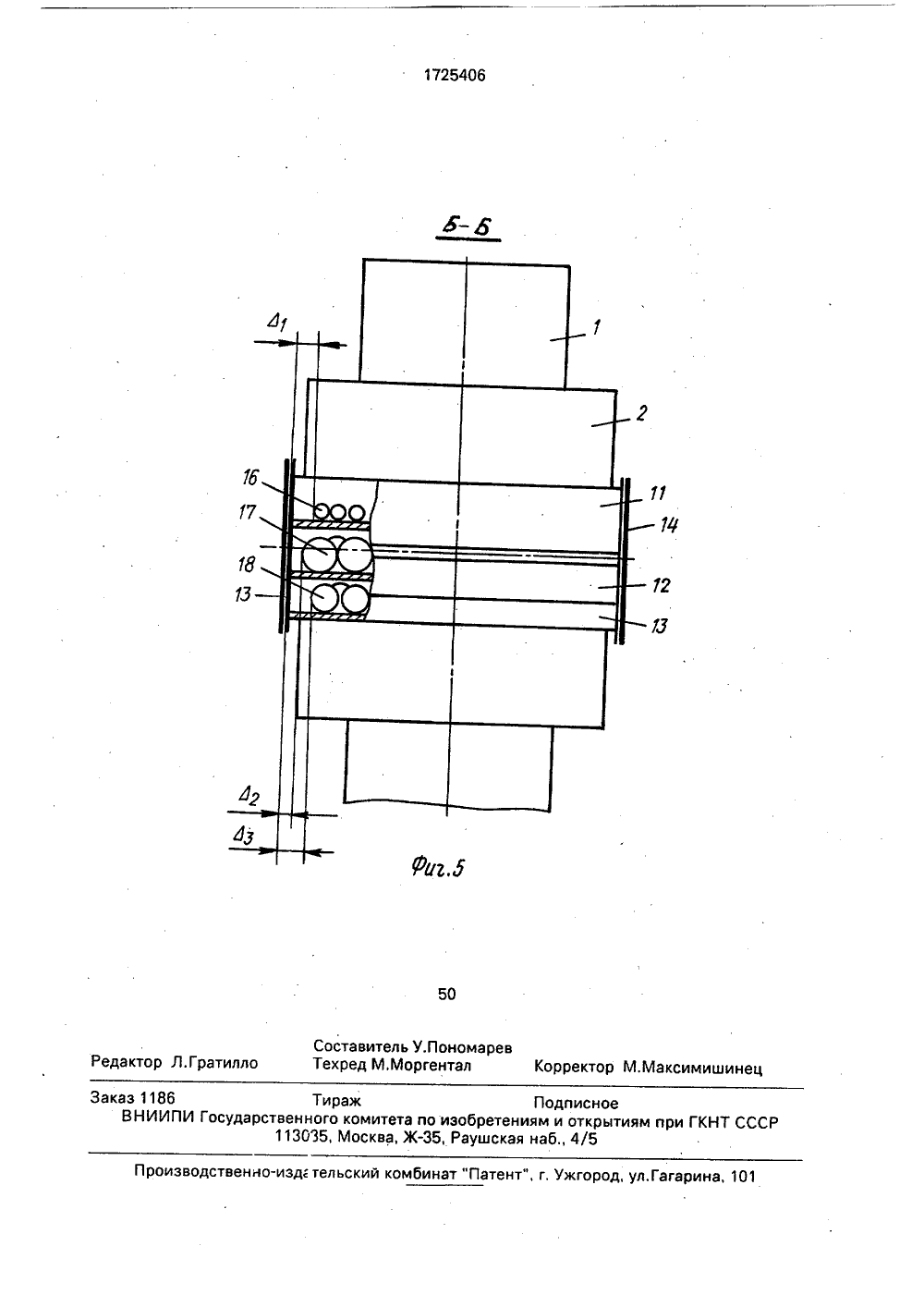

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 1725406 А я)5 Н 05 В 7/10 САНИЕ ИЗОБРЕТЕНИЯ ЕЛЬ ДУГОВО плавка итель родод . Ради ора до и гаси ряды, ичны. металлов, колебаний ржателя и с тора раоси стойки еля шары Диаметры 5 ил,нститут Ю.Беля- Гичко ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР ВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) Авторское свидетельство СССРМ 624394, кл. Н 05 В 7/10, 1978.Авторское свидетельство СССРМ 1184112, кл. Н 05 В 7/10, 1985. Изобретение относится к электротермии и может быть использовано в конструкции электрододержателей дуговыхэлектросталеплавильных печей,Целью изобретения является повышение эффективности гашения колебанийэлектрода и надежности в работе.На фиг.1 изображено устройство, общий вид; вид сбоку; на фиг,2 - то же, общийвид сверху; на фиг.3 - узел крепления гасителя, вид сверху; на фиг.4 - разрез А-А нафиг.2; на фиг.5 - разрез Б-Б на фиг.3,Устройство содержит рукав 1, на концекоторого расположена головка электрододержателя 2 с зажатым в ней электродом 3,стойку 4, которая боковыми поверхностямиконтактирует с верхними 5 и нижними 6опорными роликами, К головке электрододержателя 2 присоединен гаситель 7 по. средством горизонтального шарнира 8 идвух пар накладок 9 с регулировочными болтами 10, опирающимися в кронштейн головки электрододержателя 2, для фиксациигасителя и вертикальной плоскости и воз(54) ЭЛЕКТРОДОДЕРЖАТ ЭЛ Е КТРОП ЕЧ И(57) Использование: электро Сущность изобретения: гас установлен на головке элект выполнен в виде части тора вен расстоянию его от оси т электрододержателя. Внут уложены в горизонтальные шаров в разных рядах разл можности установки в строго горизонтальной плоскости. Гаситель 7 представляет собою часть тора, состоящую из двух секций - верхней 11 и нижней 12, закрытых с торцов фланцами 13 и 14. Внутри сектор разделен рядом параллельных пластин 15 в вертикальной плоскости, на каждой из которых помещены в один ряд тела 16 - 18 качения различных фракций, причем расположенных с некоторыми зазорами от боковой стенки, Снизу гаситель защищен тепловым экраном 19.При возникновении колебаний электрода 3 из-за взаимодействия фаз печи, обусловленных возмущением электродинамическими силами, происходит перемещение гасителя на величину амплитуды, например, по часовой стрелке. При этом происходит перемещение тел качения 16 - 18 в противоположную сторону со скоростью, меньшей скорости перемещения корпуса из-за наличия сил инерции. При этом энергия колебаний расходуется на работу трения между телами 16 - 18 качения и противоимпульс отудара подвижной массы о внутреннюю . стенку фланца 13, Учитывая наличие различных зазоров Й, Й, й, характер гашения будет иметь нелинейную зависимость, при которой потери энергии резко увеличиваются с ростом амплитуды колебаний, В связи с этим существенно повышается эффективность устройства при гашении колебаний,Выполнение инерционной массы в виде полой части тора 7 обусловлено необходимостью упрощения изготовления конструкции и возможностью простого получения необходимого радиуса сектора путем изгиба трубы. При этом в трубе тела качения, например шары 16 - 18, не имеют больших сопротивлений перемещению во время колебания инерционной массы.Выполнение сектора в виде двух секций: верхней 11 и нижней 12, снабженных съемными фланцами 13 и 14 с торцов сектора, позволяет существенно облегчить установку горизонтальных пластин 15 в трубе и заполнение каждого участка шарами,Использование шаров различного диаметра и различных зазоров Ь, Ла, Ь, для каждого горизонтального участка позволяет подбирать их параметры для повышения эффективности гашения колебаний при изменении их амплитуды,Выполнение замкнутого полого шара 17 по радиусу, равному расстоянию от оси стойки до оси сектора, способствует свободному качению шаров по поверхности пластин горизонтальных участков, так как радиус сектора соответствует радиусу крутильных колебаний инерционной массы относительно стойки 4 электрододержателя при достаточно жестком рукаве 1.Установка инерционной массы снаружи головки электрододержателя 2 позволяет расположить инерционную массу в зоне наибольших амплитуд колебаний и обеспечивает максимальное перемещение и ударное взаимодействие шаров, что существенно повышает эффективность гашения. Выполнение крепления замкнутого полого тора с помощью горизонтального шарнира 7 и жестко прикрепленных по краям нижней секции накладок 9 с регулировочными болтами 10, упирающимися в кронштейн ы головки электрододержателя 2, позволяет устанавливать сектор строго в горизонтальной плоскости, За счет этого шары располагаются посередине участков сектора, образуя с торцов сектора зазоры, в пределах которых шары перекатываются в процессе колебаний, Свободное перемещение шаров и их соударение с фланцами способствуют гашению колебаний, при любыхамплитудах перемещений электродов,П р и м е р. При устройстве инерционныхгасителей снижение уровня колебаний в5 первом приближении пропорционально от ношению момента инерции массы гасителяк моменту инерции массы объема гашения.Положим, что массы прототипа и предлагаемого устройства равны, и расстояние10 от оси стойки до оси электрода й = 3 м,получим увеличение эффективности снижения уровня колебаний:1 пу/о 1 п щ(Я0,51 р 1, 1 р2)г13,35 ,(1)2,25где 1 О - момент инерции объекта гашения,кгм ;пу - момент инерции предлагаемого устройства, кгмг;пр - момент инерции прототипа, кгм,Й - расстояние от оси электрода до осистойки, м,Принимаем, что инерционная массапрототипа установлена посередине рукава,а инерционная масса предложенного устройства - на расстоянии в 0,5 м от оси электрода.Преимущества заявляемого устройства:простота конструкции, позволяющаябез значительных переделок установить устройство в электрододержателе любой изсуществующих печей;возможность расположения тел качения в один ряд на нескольких уровнях сразличными зазорами, что позволяет увеличить инерционность гасителя, а также повысить эффективность гашения колебаний сувеличением амплитуды за счет использования тел качения различных фракций;повышение надежности работы опор. ного узла и сокращение поломок электродов. за счет гашения колебаний электрододер 45Формула изобретения Электрододержатель дуговой электропечи, содержащий стойку, прикрепленные к 50 ее верхчему торцу рукав с головкой электрододержателя и гаситель колебаний с помещенными в нем в несколько рядов шарами, уложенными в каждом ряду в один слой с зазорами друг от друга, о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности гашения колебаний электрода и надежности в работе электрододержателя, гаситель колебаний установлен на головке электрододержателя и выполнен в виде части тора радиусом, равным расстоянию отего оси до оси стойки, и с фланцами на торцах, ряды шаров уложены горизонтально и диаметры шаров в разных рядах выполнены различными.1725406 2 Составитель У.ПономаревТехред М.Моргентал Корректор М.Максимиш Редактор Л.Гратилл Производственно-изд тельский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Заказ 1186 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГК Т СС и и ГКНТСС 113035, Москва, Ж, Раушская наб., 4/5
