Электрододержатель дуговой электропечи

Номер патента: 689000

Авторы: Бедарев, Кантонистов, Поликарпов, Салмин

ZIP архив

Текст

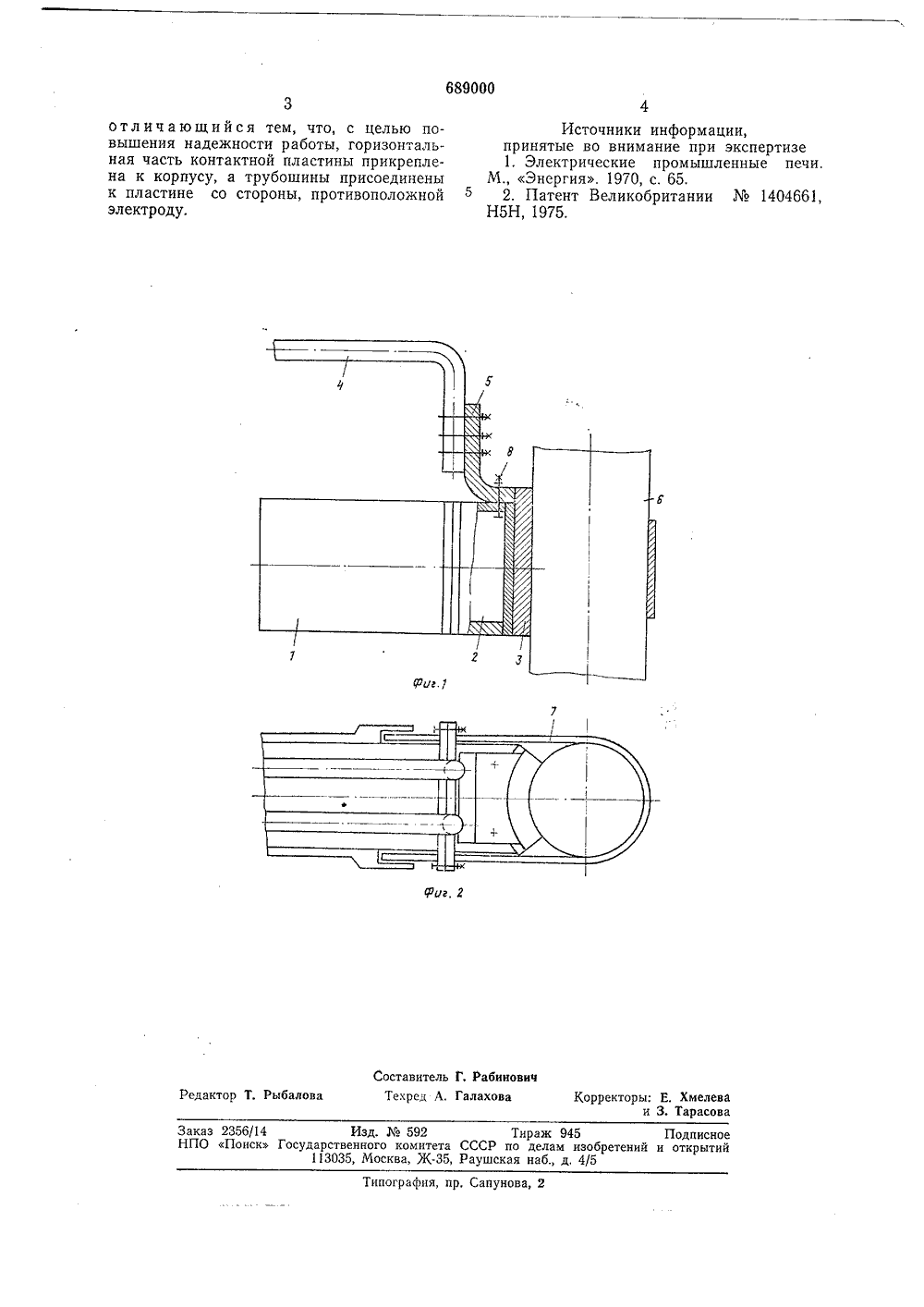

О Л И С-А - "Н" 1 щ 689000 Союз Советских Социалистических Республик(61) Дополнительное к авт. свид-ву 495163/2 51) М КлН 05 В 7/10 2) Заявлено 08.06,77 (21 с присоединением заявки3) Приоритет3) Опубликовано 30,09.9. Бюллетень36 вениыи комитет су СССР по делам изоб621,365 (088.8) ний и открыт 5) Дата опубликовани писания 30,09.7(54) ЭЛ ЕКТРОДО АТЕЛЬ ДУГОВОЙ ЭЛЕКТРОПЕЧ зо бр етени чла и еожател щпй несу рпус, коней Г- вертикатоков ФорЭлектродо чи, содержа ньш с ним к крепленную пластину, присоединен электропев, соедпненщеку и прпконтактную стп которой трубошины,ь дугово щий рук нтактнуюобразную льной ч едущие рукаве 1 уста прикреплена същека 3. К конт (в данном случ овлен корпу емная гнута актной щек е приварена Изобретение относится к электротермии, Известен электрододерж атель, содержащий несущий рукав, присоединенный к нему корпус, контактную щеку, к которой присосдинены трубошины 1).Известен также электрододержатель дуговой электропечи, содержащий несущий рукав, соединенный с ним корпус, контактную щеку и прикрепленную к ней Г-образную контактную пластину, к вертикальной части которой присоединены токоведущпе трубошпны 2. Недостатком этих электрододержателей является низкая надежность работы.С целью повышения надежности работы в предлагаемом электрододержателе горизонтальная часть контактной пластины прикреплена к корпусу, а трубошины присоединены к пластине со стороны, противоположной электроду.На фиг. 1 показан электрододержатель в разрезе; на фиг. 2 - то же, вид сверху.Электр ододержатель содержит несущий рукав 1, корпус 2, съемную гнутую контактную щеку 3, трубошины 4 и контактную пластину 5.На несущем н с 2, к которому я контактная е присоединена а ) контактная пластина 5 для передачи тока от трубошин 4 к контактной щеке 3 и электроду 6, прижатому к контактной щеке зажимным устройством 7. Для разгрузки 5 соединения контактной пластины 5 со щекой 3 предусмотрено дополнительное крепление контактного леена о к корпусу 2 болтаи:и 8,Наличие Г-образной изогнутой пластины 1 О позволяет удалить концы трубошпн отэлектрода, заэкранировать их, предохранив трубошипы и водоподводящпе трубы от повреждений при установке электрода, Вертикальное крепление концов труб ошпн 15 улучшает компенсацию тепловых п механических деформаций трубошин, что приводит к упрощению конструкции контакта и повышению надежности электрододержателя. Наличие дополнительного крепления 20 контактного элемента к корпусу обеспечивает надежность его соединения с контактной щекой,Редактор Т. Рыбалова Заказ 2356/14 Изд. ЛЪ 592 Тираж 945 ПодписноеНПО Поиск Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж.35, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 отличающийся тем, что, с целью повышения надежности работы, горизонтальная часть контактной пластины прикреплена к корпусу, а трубошины присоединены к пластине со стороны, противоположной электроду. Источники информации,принятые во внимание при экспертизе 1. Электрические промышленные печи, М., Энергия. 1970, с, 65.2. Патент Великобритании1404661, Н 5 Н, 1975.

Смотреть

Заявка

2495163, 08.06.1977

ПРЕДПРИЯТИЕ ПЯ Г-4911

БЕДАРЕВ ЮРИЙ ДМИТРИЕВИЧ, САЛМИН ВАЛЕРИЙ ВАСИЛЬЕВИЧ, ПОЛИКАРПОВ ГАТАМ ИВАНОВИЧ, КАНТОНИСТОВ АЛЕКСАНДР ГЕОРГИЕВИЧ

МПК / Метки

МПК: H05B 7/101

Метки: дуговой, электрододержатель, электропечи

Опубликовано: 30.09.1979
