Сигнализатор уровня пылевидныхматериалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

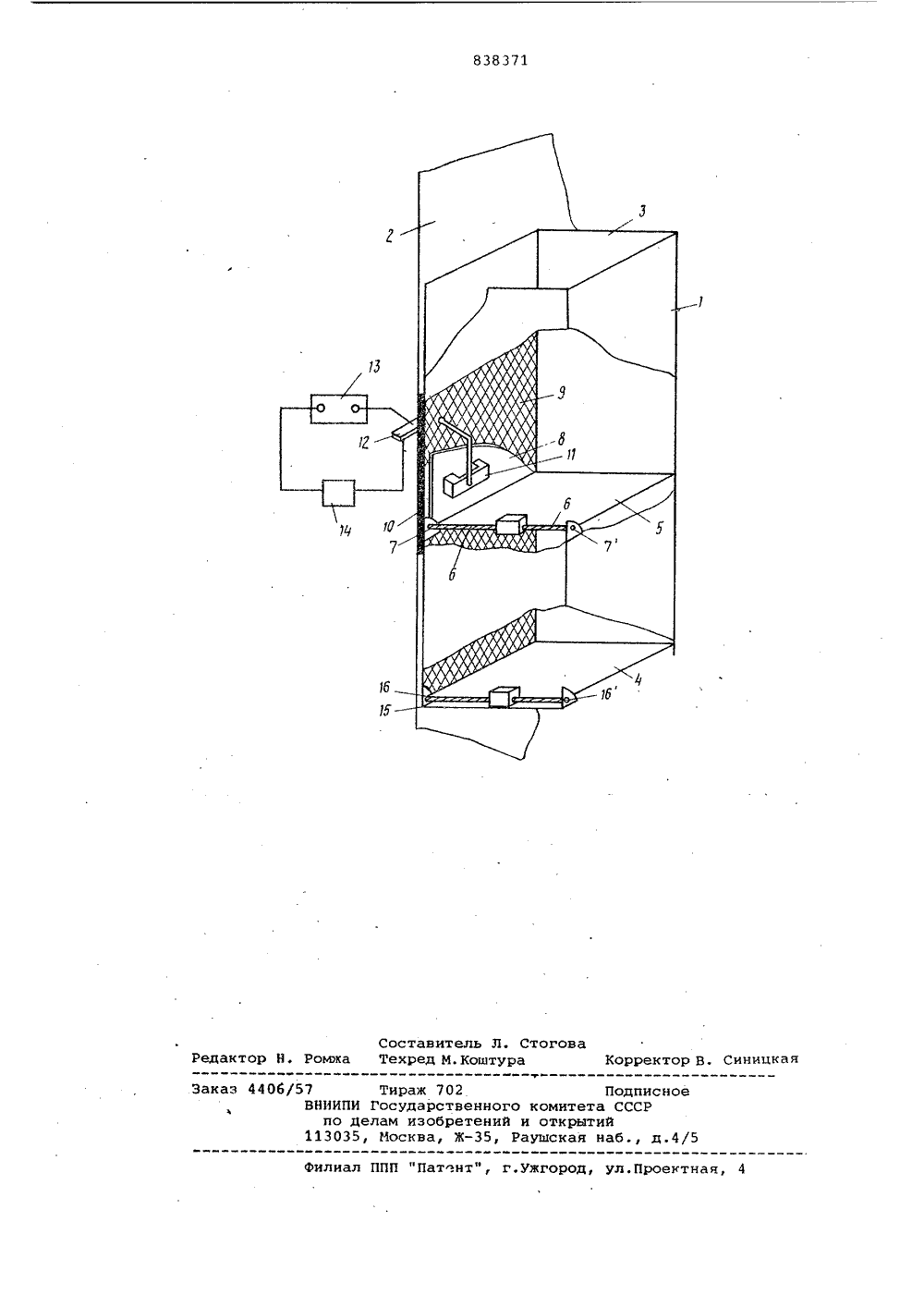

закреплен непосредственно на пластине, которая подвешена на предварительно напряженном упругом элементе, при этом магнит расположенвнутри корпуса, магйитоуправляемыйконтакт " вне его, а участки стеноксосуда и корпуса на уровне установки датчика выполнены из немагнитного материала.На чертеже изображена конструкцияпредлагаемого сигнализатора.Сигнализатор состоит из корпуса 1,одна из стенок которого крепится квнутренней стенке сосуда 2. В корпусе имеется впускное отверстие 3,расположенное на уровне, соответствующем уровню контролируемого материала в сосуде. В нижней частикороба расположено выпускное отверстие, снабженное предохранительнойкрышкой 4, которая установлена дляпредотвращения воэможности попа Одания материала в корпус через выпускное отверстие. Внутри корпусасмонтирован чувствительный элементпластина 5, подвешенная на упругомэлементе 6, концы которого закреплены в проушинах 7 и 7 . С боковойстороны пластины установлен экран 8.В месте установки экрана в корпусесигнализатора и стенке сосуда 2 установлены проставки 9 и 10 из немагнитного материала. За экраном 8установлен магнит 11, а с наружнойстороны сосуда в месте воздействиямагнитного поля, создаваемого магнитом 11, установлен магнитоуправляемый контакт 12, подключенный черезблок 13 питания к управляющему элементу (реле ) 14. Предохранительнаякрышка 4 подвешена на упругом элементе 15, закрепленном в проушинах 16и 16. 40Приотсутствии материала на пластине 5, последняя под действиемупругого элемента 6 приходит в исходное положение, располагаясь горизонтально. Дальнейшее перемещение 4пластины вверх ограничивается боковой кромкой экрана 8. В этом поло"жении пластина 5 удерживается засчет упругого элемента 6 и магнита11, взаимодействующего с экраном 8,для которого экран является подвижным якорем. При заполнении сосудаматериалом до уровня впускного отверстия 3 сигнализатора материал поступает на пластину 5, накапливаясь на ней. При превышении массы накопленного на пластине материала, удерживающей силы магнита и силы, создаваемой упругим элементом, например, пружиной, пластина 5 резко отклоняется и переходит в рабочее положение, при котором экран 8 выходит из,зоны действия магнита 11 и магнитный поток через проставки 9 и 10, выполненные из немагнитного материала, воздействует на датчик (например, магнитоуправляемый контакт)12, вызывая срабатывание выходного элемента 14 схемы управления.При освобождении сосуда от накопленного в нем материала до уровня предохранительной крышки 4, последняя под действием материала, находящегося в корпусе сигнализатора, отклоняется, и материал поступает в сосуд, освобождая корпус сигнализатора. Предохранительная крышка 4 предотвращает возможность подпора пластины 5 снизу при заполнении сосуда материалом.Формула изобретенияСигнализатор уровня пылевидных материалов для сосудов, работающих под давлением, содержащий корпус, чувствительный элемент в виде пластины, расположенный в сосуде и соединенный с экраном бесконтактного датчика, включающего магнит и магнитоуправляемый контакт, включенный в схему сигнализации, о т л и ч а ю щ и й с я тем, что, с целью повышения надежности работы, экран бесконтактного датчика закреплен непосредственно на пластине, которая подвешена на предварительно напряженном упругом элементе, при этом магнит расположен внутри корпуса, магнитоуправляемый контакт - вне его, а участки стенок сосуда и корпуса на уровне установки датчика выполнены из немагнитного материала,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 446759, кл. О 01 Г 23/00, 1973,2. Дмитренко Л.П. Приборы контроля и регулирования уровня сыпучихматериалов. М., "Энергия", 1978,с. 11-12 (прототип).838371 Составитель Л. СтоговаРедактор Н, Ромжа Техред М.Коштура Коррек Синицка филиал ППП "Пат .нт", г.ужгород, ул.Проектная, 4 каз 4406/57 Тираж 702 ВНИИПИ Государств по делам изобре 113035, Москва, Ж
СмотретьЗаявка
2807067, 06.08.1979
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙИНСТИТУТ СТРОИТЕЛЬНОГО И ДОРОЖНОГОМАШИНОСТРОЕНИЯ
ГЛЕБОВ ВЛАДИМИР МИХАЙЛОВИЧ, ЩЕДРОВИЦКИЙ САВЕЛИЙ СОЛОМОНОВИЧ, БЕЛЯЕВА АГНИЯ АЛЕКСАНДРОВНА, КРЫЛОВ ЕВГЕНИЙ ВАЛЕРИАНОВИЧ, ПОЛЯКОВ АНАТОЛИЙ КОНСТАНТИНОВИЧ, ТРИФОНОВ ВЛАДИМИР СЕРГЕЕВИЧ
МПК / Метки
МПК: G01F 23/00
Метки: пылевидныхматериалов, сигнализатор, уровня
Опубликовано: 15.06.1981
Код ссылки
<a href="https://patents.su/3-838371-signalizator-urovnya-pylevidnykhmaterialov.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор уровня пылевидныхматериалов</a>
