Датчик-сигнализатор уровня
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 344281
Текст

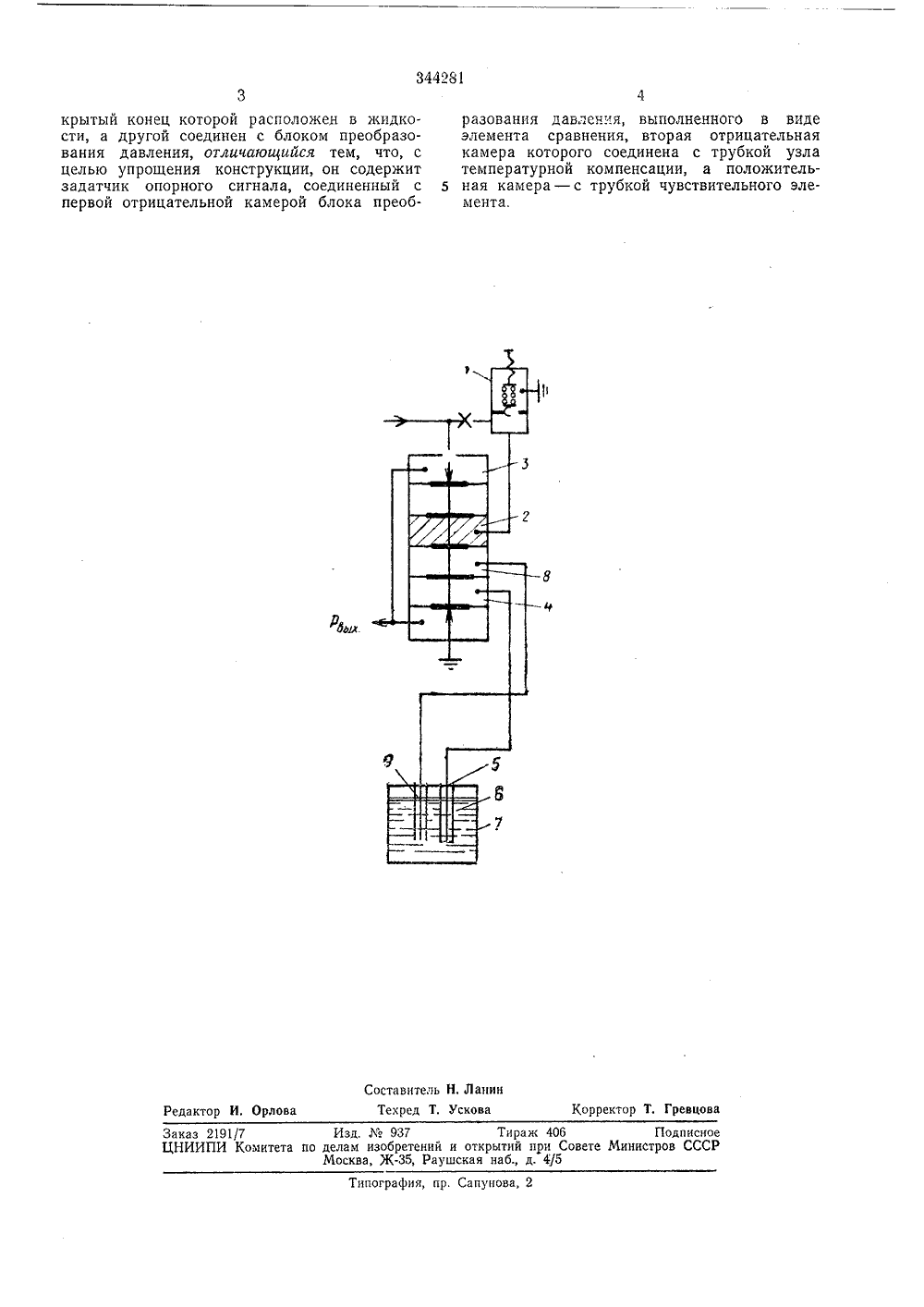

Союз Соеетскиа Социалистическил РеспубликЗависимое от авт, свидетельства1415451/18-24 1. Кл, С 01123/1 аявлено 20.111,197 с присоединением заявкиПриоритетОпубликовано 07.И Комитет п зобретений при СоветеССС зламтнрытий 72. БюллетеньК 621-553.4(088.8 истрое описания 24 Х 11,19 Дата опубликовани Авторыизобретения иков и В. П. Янченко Омский филиал Специального конструкторского бюро по автоматике в нефтепереработке и нефтехимииаявите ТЧИК-СИГНАДИЗАТОР У акры идко уровня,ов, соедитемпературы ие давления в амере 4 комв трубке 9 и редмет изо тенпя тя, содержащий убку, открытый в жидкости, а преобразования ой компенсации, герметично заИзобретение относится к датчикам технологических параметров, а именно, к датчикусигнализатору уровня, формирующему выходной дискретный сигнал при превышении уровнем заданного значения, и может быть применено при управлении различными устройствами, например генераторами колебаний в пробоотборных устройствах, или непосредственно для сигнализации заданного предельного значения уровня.Известны датчики-сигнализаторывыполненные в виде дифманометрненных с узлами сигнализации,Цель изобретения - упрощение конструкции датчика-сигнализатора уровня.Цель достигается тем, что предлагаемое устройство содержит задатчик опорного сигнала, соединенный с первой отрицательной камерой блока преобразования давления, выполненного в виде элемента сравнения, вторая отрицательная камера которого соединена с трубкой узла температурной компенсации, а положительная камера - с трубкой чувствительного элемента,Схема устройства приведена на чертеже, Задатчик 1 опорного сигнала соединен с отрицательной камерой 2 блока преобразования давления, выполненного в виде элемента сравнения 8. Вторая отрицательная камера 4 элемента 3 соединена с трубкой 5 узла температурнои компенсации; герметично з тый конец этой трубки расположен в ж сти б, находящейся в сосуде 7.Положительная камера 8 подключена к 5 трубке 9 чувствительного элемента, открытыйконец которой также расположен в жидкости б.Устройство работает следующим образом.При превышении опорным давлением за датчика 1 давления в трубке 9 и камере 8выходной сигнал элемента 8 равен нулю.Подъем уровня приводит к увеличениюдавления в камере 8; когда это давление становится больше опорного, выходной сиг нал Рвык=1.Для компенсации измененияустановлена трубка 5, измененкоторой и, следовательно, в кпенсирует изменение давления20 в камере 8. 25 Датчик-спгннализатор уровчувствительный элемент - т конец которой расположен другой соединен с блоком давления, и узел температур 30 выполненный в виде трубкиИзд.937 Тираж 406ета по делам изобретений и открытий при С Москва, Ж, Раушская наб., д. 4/5 Подписное те Министров СССРЗаказ 2191/7 ЦНИИПИ Ко ипография, пр, Сапунова, 2 крытый конец которой расположен в жидкости, а другой соединен с блоком преобразования давления, отличающийся тем, что, с целью упрощения конструкции, он содержит задатчик опорного сигнала, соединенный с первой отрицательной камерой блока преобразования давления, выполненного в виде элемента сравнения, вторая отрицательная камера которого соединена с трубкой узла температурной компенсации, а положитель ная камера - с трубкой чувствительного элемента.
