Способ изготовления колец с буртамидля прядильных и крутильных машин

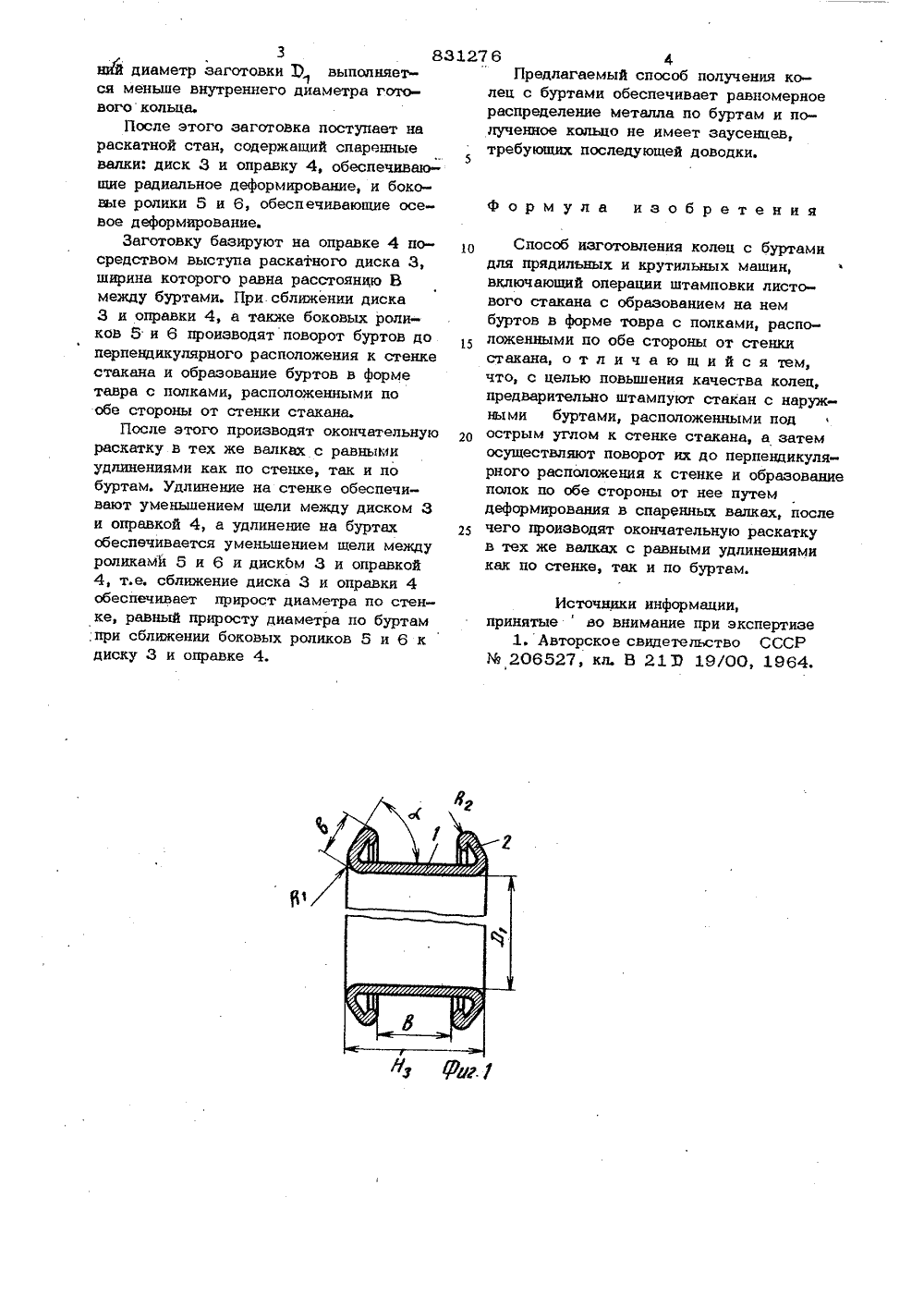

Союз Советски аСоцмалмстмческмаРеслублмк ОП ИКАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 29.03.77 (21) 2469059/25-27с присоединением заявки РЙ(51)М. Кл. В 21 Н 1/06 В 212 19/00 1 ЪеуАнрстненнмй кемитет СССР не Аелам изобретений н вткрмтий(54) СПОСОБ ИЗГОГОВЛЕНИЯ К(ИЕЦ С БУРТАМИ . ДЛЯ ПРЯДИЛЬНЫХ И КРУТИЛЬНЫХ МАШИН 1Изобретение относится к обработке металлов давлением, в частности к полу. чению кольцевых деталей штамповкой;, и раскаткой.Известен способ изготовления колец с буртами для прядильных и крутильных машин, включающий операции штамповки листового стакана с образованием на нем буртов в форме тавра с полками, расположенными по обе стороны от стен, ки стакана Я.1 ООднако известный способ приводит к возникновению на буртах утолщений в виде ребер в местах стыка разъемного штамповочного инструмента, что значи 15 тельно снижает качество готовых ко лец.Цель изобретения - повышение качества готового кольца для прядильных и крутильных машин.26Поставленная цель достигается тем, :что предварительно штампуют стакан с наружными буртами, расположенными под острым углом к стенке стакана, а затем 2осуществляют поворот их до перпендикулярного расположения к стенке и образование полок по обе стороны от нее путем деформирования в спаренных валках, после чего производят окончательную расточку в тех же валках с равными удлине. пнями как по стенке, так и по буртам.. На фиг. 1 показана заготовка, полу,ченная штамповкой на фиг. 2 а,б,в - этапы обработки кольца спаренными валками.Заготовку кольца в виде стакана 1 с наружными буртами 2 получают штамповкой из листового материала за несколь ко переходов, включающих вытяжку стакана, обрезку фланца, вырубку дна, загибку буртов под острым углом с к стенке стакана. Бурты имеют ширину Ь равную ширине бурта готового кольца, и наклонены к стенко под углом с так, что между буртами обеспечивается размер В. Высота заготовки Нз больше высоты готового кольца, а радиусы закруглення Йи 8 выполняются равными радиусами закругления готового кольца. Внутрен83127 6 3щй диаметр заготовки 3 выполняется меньше внутреннего диаметра готового кольца.После этого заготовка поступает на раскатной стан, содержащий спаренные валки: диск 3 и оправку 4, обеспечивающие радиальное деформирование, и боковые ролики 5 и 6, обеспечивающие осевое деформирование.Заготовку базируют на оправке 4 посредством выступа раскатного диска 3, ширина которого равна расстоянию В между буртами, При.сближении диска 3 и оправки 4, а также боковых роликов 5 и 6 производят поворот буртов до перпендикулярного расположения к стенке стакана и образование буртов в форме тавра с полками, расположенными по обе стороны от стенки стакана.После этого производят окончательную раскатку в тех же валках с равными удлинениями как по стенке, так и по буртам. Удлинение на стенке обеспечивают уменьшением щели между диском 3 и оправкой 4, а удлинение на буртах обеспечивается уменьшением щели между роликами 5 и 6 и дискбм 3 и оправкой 4, т.е. сближение диска 3 и оправки 4 обеспечивает прирост диаметра по стенке, равный приросту диаметра по буртам ;при сближении боковых роликов 5 и 6 к диску 3 и оправке 4. 4Предлагаемый способ получения колец с буртами обеспечивает равномерное распределение металла по буртам и полученное кольцо не имеет заусенцев, требующих последующей доводки.5 формула изобретения Способ изготовления колец с буртамидля прядильных и крутильных машин,включающий операции штамповки листового стакана с образованием на нембуртов в форме товра с полками, расположенными по обе стороны от стенкистакана, о т л и ч а ю щ и й с я тем,что, с целью повышения качества колец,предварительно штампуют стакан с наружны ми буртами, расположенными подострым углом к стенке стакана, а затемосуществляют поворот их до перпендикулярного расположения к стенке и образованиеполок по обе стороны от нее путемдеформирования в спаренных валках, после 25 чего производят окончательную раскаткув тех же валках с равными удлинениямикак по стенке, так и по буртам. Источники информации,принятыево внимание при экспертизе 1. Авторское свидетельство СССР83127 6 Составитель Ю, ХадиевТехред Н.Келущак Корр едактор В. Ивано д, 4/5 ктная, 4 г. Ужгор филиал ППП "П акаэ 2869/2 Тираж 740 ВНИИПИ Государственного комитета С по делам изобретений и открытий 113035, Москва, Ж, Раушская на
