Гнездовыниматель для ульев
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 829069
Автор: Шахов
Текст

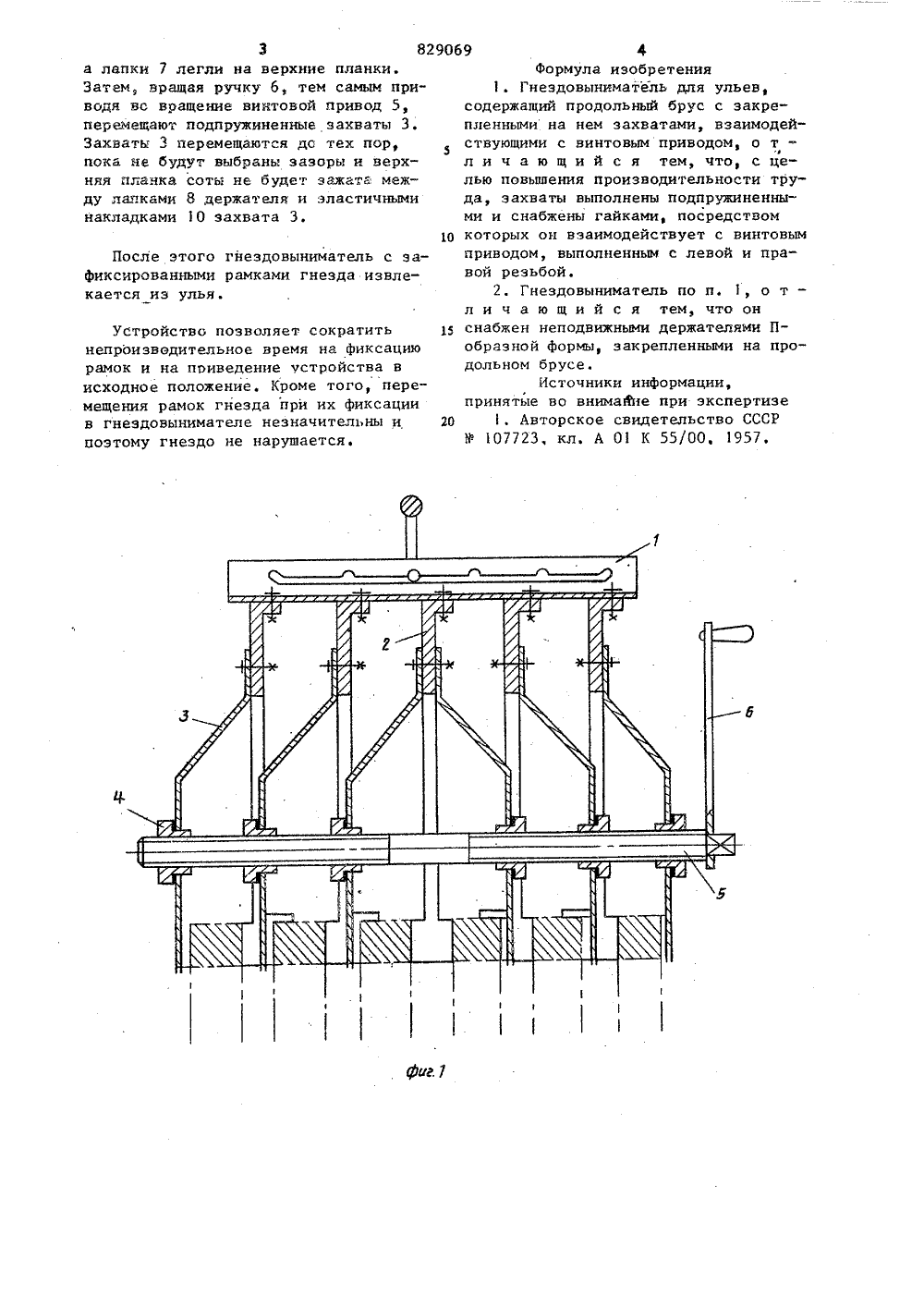

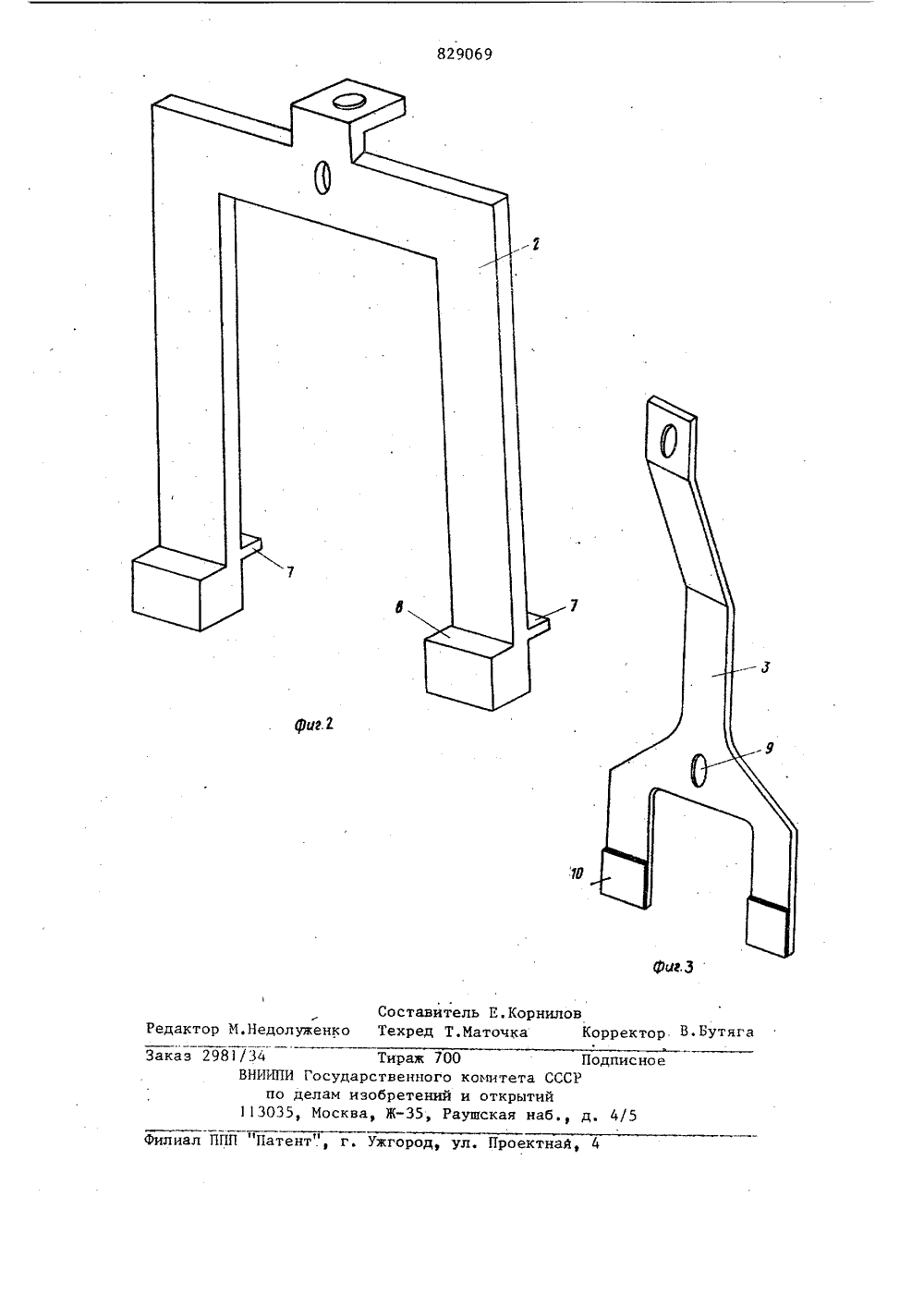

Союз СоветскикСоциапистическикРеспублик ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ и 829069(51) . л, А 01 К 55/00 Гесударстаанный камнтат СССР во аеаам насбретеннй и атарытнй(72) Автор изобретения В,Г.Шахо 71 Заявител 54) ГНЕЗДОВЫНИМАТЕЛЬ ДЛЯ УЛЬ бретение о носится к пчеловодприспособлениям ству, а именно к для пересадки пчИзвестно устр ченное для однов з репЙа л.йство дназна- ереноса азрез иг. 3Гне енно дольно нем де захват рив одом захва опроизтяжке овымравуюится тель 2 вертик ные ла вать г т зом нез так, ч держат ними п хвсех рамок улья без нарушения гнезда. Оно содержит продольный брус сзакрепленными не нем захватами, вза имодействующиии с винтовым111Однако это устройство мводительно, а захваты при винтовым приводом выбирают зазоры .между рамками, что приводит к разрушению гнезда.Цель изобретения - повьппение производительности труда.Поставленная цель достигается тем, что захваты выполнены подпружиненными и снабжены гайками,посред.ством которых они взаимодействуют с винтовым приводом, выполненным с левойи правой резьбой, кроме того, гнездовыниматель снабжен неподвижержателями П-образной формы., ленными на продольном брусе. фиг. 1 изображено устройство,на фиг, 2 - держатель; на - подпружиненный захват.довыниматель состоит из проо бруса 1 с закрепленными на жателями 2 и подпружиненными ами 3,. Гайки 4 закреплены на х 3 и взаимодействуют с винриводом 5, имеющим левую и резьбу. Винтовой привод прив о вращение от ручки 6. Держа П-образной формы имеет на льных стойках ограничительки 7 и 8. Подпружиненные зах имеют гнезда 9 для установки и эластичные накладки 10. ойство работает следующим об довыниматель устанавливаетс обы ограничительные лапкиелей 2 разместились между ве анками со.овых рамок гнезда8290 б 9 3а лапки 7 легли на верхние планки. Затем, вращая ручку б, тем самым приводя вс вращение винтовой привод 5, перемещают подпружиненные захваты 3. Захваты 3 перемещаются дс тех пор, пока не будут выбраны зазоры и верхняя планка соты не будет зажата между лапками 8 держателя и эластичными накладками 10 захвата 3. После этого гнездовыниматель с зафиксированными рамками гнезда извлекается из улья. Устройство позволяет сократить непроизводительное время на фиксацию рамок и на приведение устройства в исходное положение. Кроме того, перемещения рамок гнезда при их фиксации в гнездовынимателе незначительны и поэтому гнездо не нарушается. фФормула изобретения1. Гнездовыниматель для ульев,содержащий продольный брус с закрепленными на нем захватами, взаимодействующими с винтовым приводом, о т -л и ч а ю щ и й с я тем, что, с целью повышения производительности труда, захваты выполнены подпружиненными и снабжены гайками, посредстзом1 О которых он взаимодействует с винтовымприводом, выполненным с левой и правой резьбой.2. Гнездовыниматель по п. 1, о т -л и ч а ю щ и й с я тем что он1 снабжен неподвижными держателями Побразной формы, закрепленными на продольном брусе.Источники информации,принятые во внимание при экспертизе20 1. Авторское свидетельство СССРУ 107723, кл. А 01 К 55/00, 1957./3 ВНИИПИ Госу по делам 113035, МосТираж рственн зобрете а, Жорректор. В.Бутяодписное
СмотретьЗаявка
1928282, 06.06.1973
ШАХОВ ВАСИЛИЙ ГРИГОРЬЕВИЧ
МПК / Метки
МПК: A01K 55/00
Метки: гнездовыниматель, ульев
Опубликовано: 15.05.1981
Код ссылки
<a href="https://patents.su/3-829069-gnezdovynimatel-dlya-ulev.html" target="_blank" rel="follow" title="База патентов СССР">Гнездовыниматель для ульев</a>
