Генератор импульсов

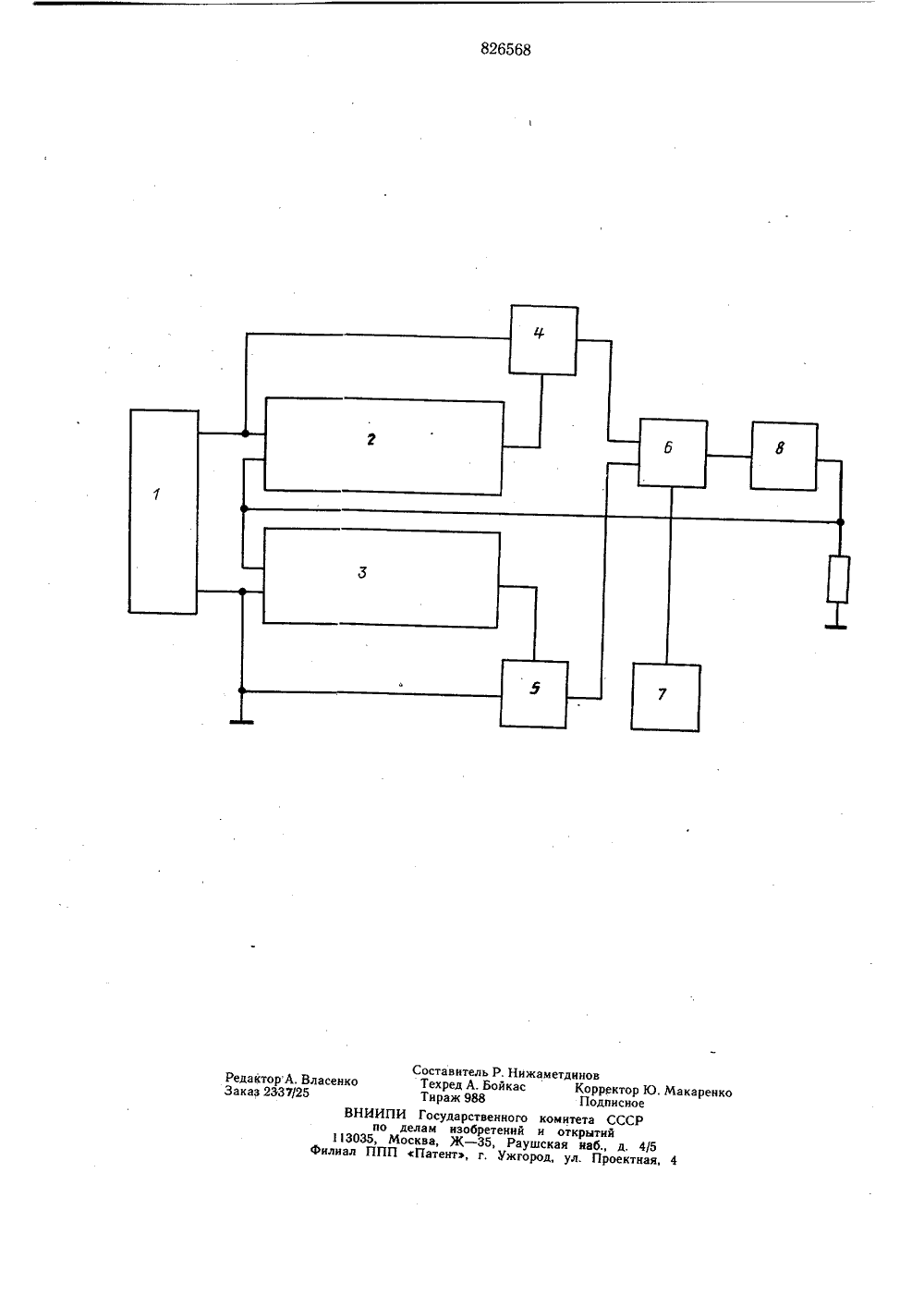

ИСАНИ БРЕТЕНИ Союз СоветскикСоциалистическихРеспублик 6568 АВТОРСКОМУ ТЕЛЬСТно делам нзабретеннй еткрытнй та опубликования описани(54) ГЕНЕРАТОР ИМП 1 ие относится к им т быть использова средства измерен ологических харак алого-цифровых пр торов и других с пульснои тех но в качестве я при опретеристик ана- еобразоватередств измеЦель изти и стабилпульсов.Поставленная цель достигается тем, что в генератор импульсов, содержащий источник эталонного напряжения, выходной усилитель, блок управления, электронный коммутатор, выход которого подключен ко входу выходного усилителя, а управляющий вход - к выходу блока управления, введены регуляторы амплитуды и нулевого уровня напряжения, выходы которых соединены соответственно с первым и вторым входами электронного коммутатора, анализаторы амплитуды и нулевого уровня напряжения, первые входы которых соединены с первыми входами регуляторов амплитуды и нулевого уровня напряжения, а также с выходами источника эталонного напряжения, вторые входы - с выходом выходного усилителя, а выходы, соответственно, со вторыми входами регуляторов амплитуды и нулевого уровня напряжения.. На чертеже приведен генератор, структурная схема.Генератор импульсов содержит источник 1 эталонного напряжения, анализатор 2 ампИзобретенике и можеобразцовогоделении метрлоговых и анлей, анализарени й.Известен ератор импульсов точной жащий источник опорного енциометр, усилитель посектронный ключ, устройстконтактный ключ, генераамплитуды, снапряжения,тоянного токво управлентор 1. оде пот я,1 О Недостатком генератора является большая погрешность выходных импульсов. к предл пульсов, а пряже управле д которо усилител у устрой агаемому явсодержащий 1 ия, выходной ния, электронго подключеня, а вход упства управлетора является низкая бильность амплитуды Наиболее близкимляется генератор имисточник эталонногоусилитель, устройствоный коммутатор, выхоко входу выходногоравления - к выходния 12.Недостатком генерточность и низкая ствыходных импульсов. обретения - повышение точносьности амплитуды выходных им826568ходные сигналы анализаторов 2, 3 изменяются дискретно на постоянное значение с частотой, определяемой частотой следования выходных импульсов, Если в результате возмущающего воздействия амплитуда и(или) нулевой уровень выходного сигнала отклоняется от заданного значения, анализаторы вырабатывают сигналы, которые посредством воздействия на регуляторы компенсируют отклонение, вызванное возмущающим воздействием,1 О Генераторы импульсов точной амплитудыпозволяют уменьшить погрешность и повысить стабильность амплитуды выходных сигналов. 15 Формула изобретения 3литуды, анализатор 3 нулевого уровня напряжения, регулятор 4 амплитуды, регулятор 5 нулевого уровня напряжения, электронный коммутатор б, блок 7 управления выходной усилитель 8. Выходы источника 1 эталонного напряжения соединены с первыми входами анализаторов 2, 3 амплитудь и нулевого уровня напряжения и входами регуляторов 4, 5 амплитуды и нулевого уровня напряжения соответственно. Выходы регуляторов 4, 5 амплитуды и нулевого уровня напряжения подключены к первому и второму входам электронного коммутатора 6, вторые входы их - к выходам анализаторов 2 3 амплитуды и нулевого уровня напряжения Вход управления электронного коммутатора 6 соединен с выходом блока 7 управления, а его выход - со входом выходного усилителя 8, выход которого подключен ко вторым входам анализаторов 2, 3 амплитуды и нулевого уровня напряжения.Генератор импульсов работает следующим образом.Под действием управляющих сигналов, вырабатываемых блоком 7 управления, электронный коммутатор б поочередно подключает ко входу выходного усилителя 8 выходы регуляторов 4, 5 амплитуды и нулевого уровня напряжения. В момент подключения регулятора 4 амплитуды на выходе генератора импульсов формируется передний фронт выходного импульса, Задний фронт выходного импульса формируется в момент подключения регулятора 5 нулевого уровня напряжения.Выходной сигнал с выхода выходного усилителя 8 поступает на входы анализаторов 2, 3, к первым входам которых подключены выходы источника 1 эталонного напряжения.Анализаторы 2, 3 амплитуды и нулевого уровня напряжения анализируют отклонение амплитуды и смещение нулевого уровня выходного сигнала генератора импульсов от заданных эталонных значений и в зависимости от знака рассогласования вырабатывают сигналы, вызывающие смещение уровней выходных напряжений регуляторов 4, 5. ВыГенератор импульсов, содержащий источник эталонного напряжения, выходной усилитель, блок управления, электронный ком мутатор, выход которого подключен ко входу выходного усилителя, а управляющий вход - к выходу блока управления, отличающийся тем, что, с целью повышения точности и стабильности амплитуды выходных импульсов, в него введены регуляторы амплитуды и нулевого уровня напряжения, выходы которых соединены соответственно с первым и вторым входами электронного коммутатора, анализаторы амплитуды и нулевого уровня напряжения, первые входы которых соединены с первыми входами регуляторов амплитуды и нулевого уровня напряжения, а также с выходами источника эталонного напряжения, вторые входы - с выходом выходного усилителя, а выходы, соответственно, со вторыми входами регуля торов амплитуды и нулевого уровня напряжения. Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Юо 519841, кл. Н 03 К 1/14, 11.03.74.2. Ке 1 егепсе Рц 1 зегз 1 ог Са 11 Ьгайоп Рцгрозез. - Мцс 1 еаг 1 пзгцгпеп 15 апд Ме 1 Ьодз.1 цпе 15, 1974 Чо 1 цте 118, Мо 2, р.р. 48 - 495РедакторА. Власенко Заказ 2337/25 Составитель Р. Нижаметдинов Техред А. Бойкас Корректор Ю.Макаренко Тираж 988 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская иаб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
