Генератор тепловых сигналов

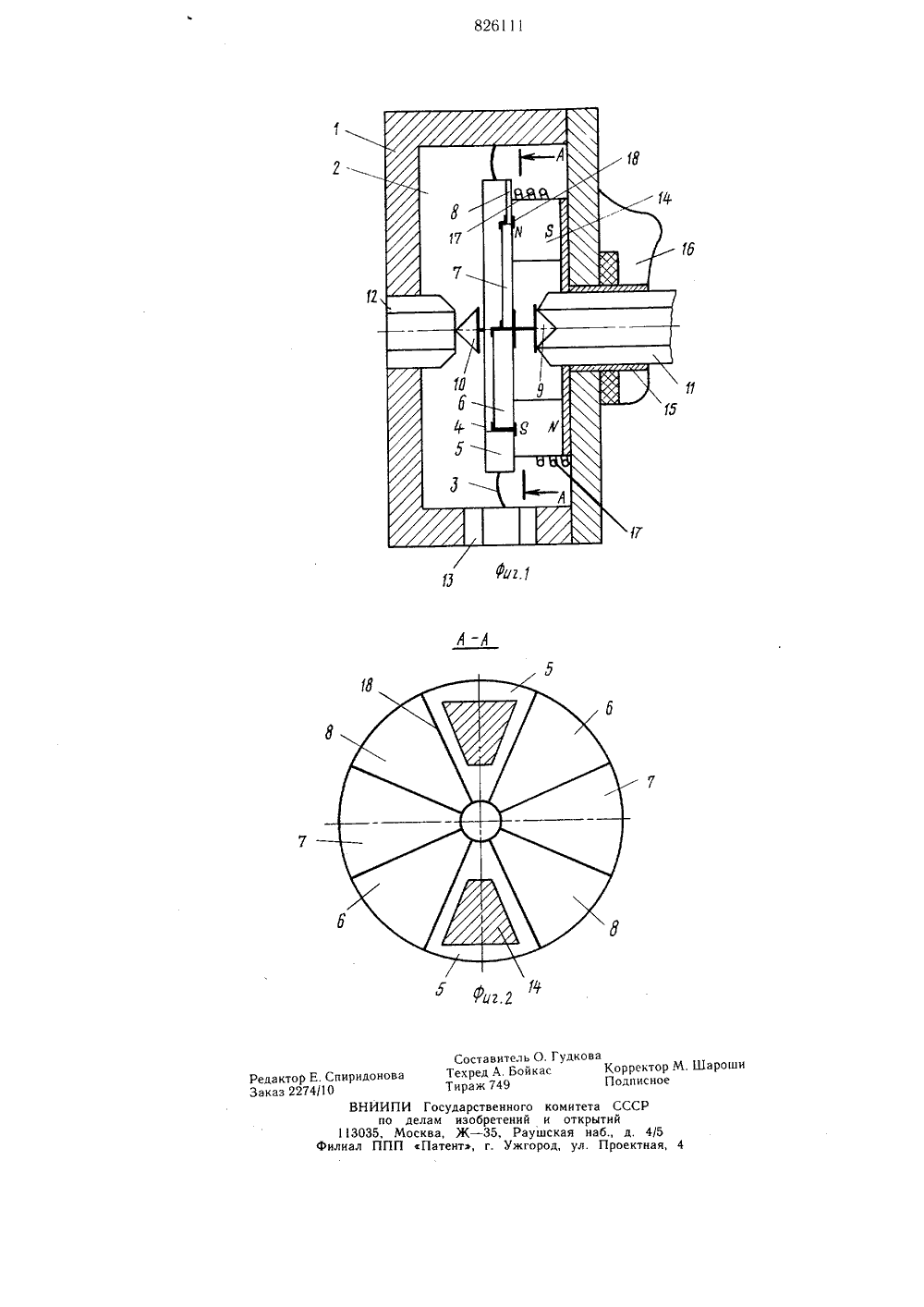

Опубликовано 30.04.81. Бюллетень16Дата опубликования описания 10.05.81 по делам изобретений н открытий(72) АвтОры изобретения Л. Л. Вержбицкий, Ф. В. Прудников, П. Е. Вайтехович и В. П. Сивенков емператх - сплава и чкц Кюри Изобретение относится к эламецтдм теплоавтоматики, д именно к устройствам, используемым для построения логических схем на тепловых элементах, применяемых для автоматического регулирования различных технологических параметров, связанных с температурой (система тецлоццки).По основному авт. свил.628352 известен генератор тепловых сигналов, содержа 1 ций корпус с соплами, цодк юченными к источникам горячего и холодного теплоносителей, и выходным каналом. Внутри полости корпуса установлен терхо увствРТельный элемент с заслонками сопел, состоя 1 ций Рз постоянцОГО ма ГниР ц подпрмжинец ной гермомагнцтной пластины, укрепленной цд мембране, по обе стороны которой рдзмецц цы заслонки сопел, связанные с те р м О.ч 1 д Г ц иц О Й ил Р с т и и О Й, а и О стоя ц и ы Й магнит установлен на одох из торцов корпуса против термомагнитной пластины 11.Недостатком известного устройства является то, что в нем невозможно регу:5 ировать частоту генерируемых сигналов. Прц постоянной температуре горячего и холодного теплоносителей частота генерируемых сигналов определяется скоростью прогревани я тсрмОхР 1 Гц ит ной пластины до тры выше точки Кюри известногоскоростьо его ожлаждеция ниже тот. е. термцческоц информацией.Цель цзобретсшярдсцшрение области применения путем обеспечения регулирования частоты тепловых сигналов при постоянной темцердпгуре горячего ц холодного теплоносителей.Поставленная цель достигается тем, чтотермомд Нцтцдя ластд выполнена из теплоцзолцровдных дру, От друга секций с различной тсрмцческоц инерцией, а постоянный мдгшт установлен с возможностью поворота и снабжен фиксатором.На фиг. 1 изображен генератор, общийвцд разрез; цд фцг. 2 - разрез А А на фиг. 1.Генератор содержит корпус 1, образук 5- щий камеру 2, в которой с помощью хлопаюЦс 1 меморацы 3 закреплена термомагццтцдя плдстццд 4, состоящая из секций 5- 8. По оое стороны пластины 4 закреп-сцы заслонки 9 и 1 О, взаимодействуюгцие с соплами 1 и 12 холодного и горячего теплоносителей. Камера имеет выходной канал 13. Против одной из секций термомагнит8261 ной пластины 4 расположен постоянный магциз 14, прикрепленный к концу втулки 15, которая проходит сквозь корпус 1 и другим концом крепится к ручке б для поворота и фиксации магнита 14. Г 1 ластица 4 подпружицена пружиной 17. 11 ластина 4 и магнит 14 образуют термочувствительцый элемент. Секции 5 - 8 термомагнитной пластины теплоцзолированы друг от друга изоляцией 18, Секции 5 - 8 полностью покрыты теплоизоляцией различной толщины или теплоизоляцией с разным коэффициентом теплопроводности.Генератор работает следующим образом.В исходном состоянии пластина 4 одной из секций, например 5, имевшей наибольшую толгцицу, притянута к магниту 14, и сопло 11 холодного сигнала закрыто. Через сопло 12 горячего сигнала теплоноситель поступает в камеру 2 и разогревает секции 5 - 8 термомагнитцой пластины 4. Самая тонкая секция 8 разогревается до температуры, соответствующей точке Кюри, и теряет магнитные свойства. Вслед за ней разогреваются и теряют магнитные свойства секции 7 и б. Однако пластина 4 еще притянута к магниту 14, так как секция 5, контактируюц 1 ая с магнитом, имеет наибольшую толщину и разогревается медленее, чем предыдущие секции. Когда температура секции 5 достигает точки Кюри, она теряет магнитные свойства, сила притяжения ее к магниту 14 ослабевает, и под действием сил упругости пружины 7 пластина 4 переходит в другое крайнее положение. Сопло 12 закрывается, а сопло 11 холодного сигнала открывается. В камеру 2 поступает холодный теплоноситсль, секции 5 - 8 термомагнитной пластины, имеющие разную толщину, последовательно остывают и восстанавливают свои магнитные свойства. Дольше всего остывает секция 5, имеющая наибольшую толщину, а так как магнит 14 зафиксирован именно против этой секции, то пластина 4 перебрасывается в исходное состояние после того, как секция 5 остынет и восстановит свои магнитные свойства. Далее цикл повторяется. Время одного цикла при таком расположении магнита 14 наибольшее, а частота генерируемых тепловых сигналов, соответственно, наименьшая. Для увеличения частоты генерируемых сигналов с помощью ручки 16 поворачивают магнит 14 и устанавливают его, например, против секции 8, имеющей наименьшую толщину. Секция 8 разогревается до температуры, соответствующей точке Кюри, быстрее других секций, а так как в этом случае она контак 5 1 О 5 20 25 30 35 40 45 50 1тирует с магнитом 14, потеряв свои магнитные свойства, она перестает притягиватьсяк магниту, и вся пластина 4, под действием сил упругости пружины 17, скачкомпереходит в другое крайнее положение. Сопло 12 закрывается, а сопло 11 холодноготеплоносителя открывается. В камеру поступает холодный теплоноситель, под воздействием которого быстрее всего остываетсекция 8, имеющая наименьшую толщину,восстанавливает свои магнитные свойства ипритягивается к магниту 14.Время одного цикла при таком расположении магнита 14 наименьшее, а частотагенерируемых сигналов - наибольшая,Промежуточную частоту генерируемыхтепловых сигналов, получают, фиксируя магнит 14 против секций 6 или 7,Аналогичным образом происходит работа генератора, когда каждая секция 5 - 8покрыта слоем изоляции разной толщиныили разного коэффициента теплопроводности. Наибольшая частота генерируемыхсигналов в этом случае будет тогда, когдамагнит 14 установлен против секции, покрытой наименьшим слоем теплоизоляцииили теплоизоляцией с большим коэффициентом теплопроводности. Наименьшаячастота генерируемых сигналов будет прификсации магнита против секции с наибольц 1 им слоем теплоизоляции, имеющей малыйкоэффициент теплопроводности.Таким образом, генератор обеспечиваетгенерирование периодических сигналов втепловой форме и дает возможность изменять частоту этих сигналов в определенноминтервале, не меняя при этом температурухолодного и горячего теплоносителя. Эторасширяет функциональные возможностигенератора.Формула изобретенияГенератор тепловых сигналов по авт.св.628352, отличающийся тем, что, сцелью расширения области применения путем обеспечения регулирования частотытепловых сигналов при постоянной температуре горячего и холодного теплоносителей,термомагнитная пластина выполнена изтеплоизолированных друг от друга секцийс различной термической инерцией, а постоянный магнит установлен с возможностьюповорота и снабжен фиксатором.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР628352 кл. Г 15 С 4/00, 1976.82611 1 б кова Корректор М, Подписное оши ственного кообретений и- 35, Раушскг. Ужгород,едактор Е. Спиридонаказ 2274/10ВНИИп113035,филиал ПП Составитель О. Гехред А Бойкасираж 749 ПИ Государ делам из Москва, Ж П Патент тета СССР ткрытийна 6., д. 4/5 ул. Проектная,
