Устройство для контроля формы микро-профилей

Номер патента: 819569

Авторы: Буров, Смыков, Фролов

ZIP архив

Текст

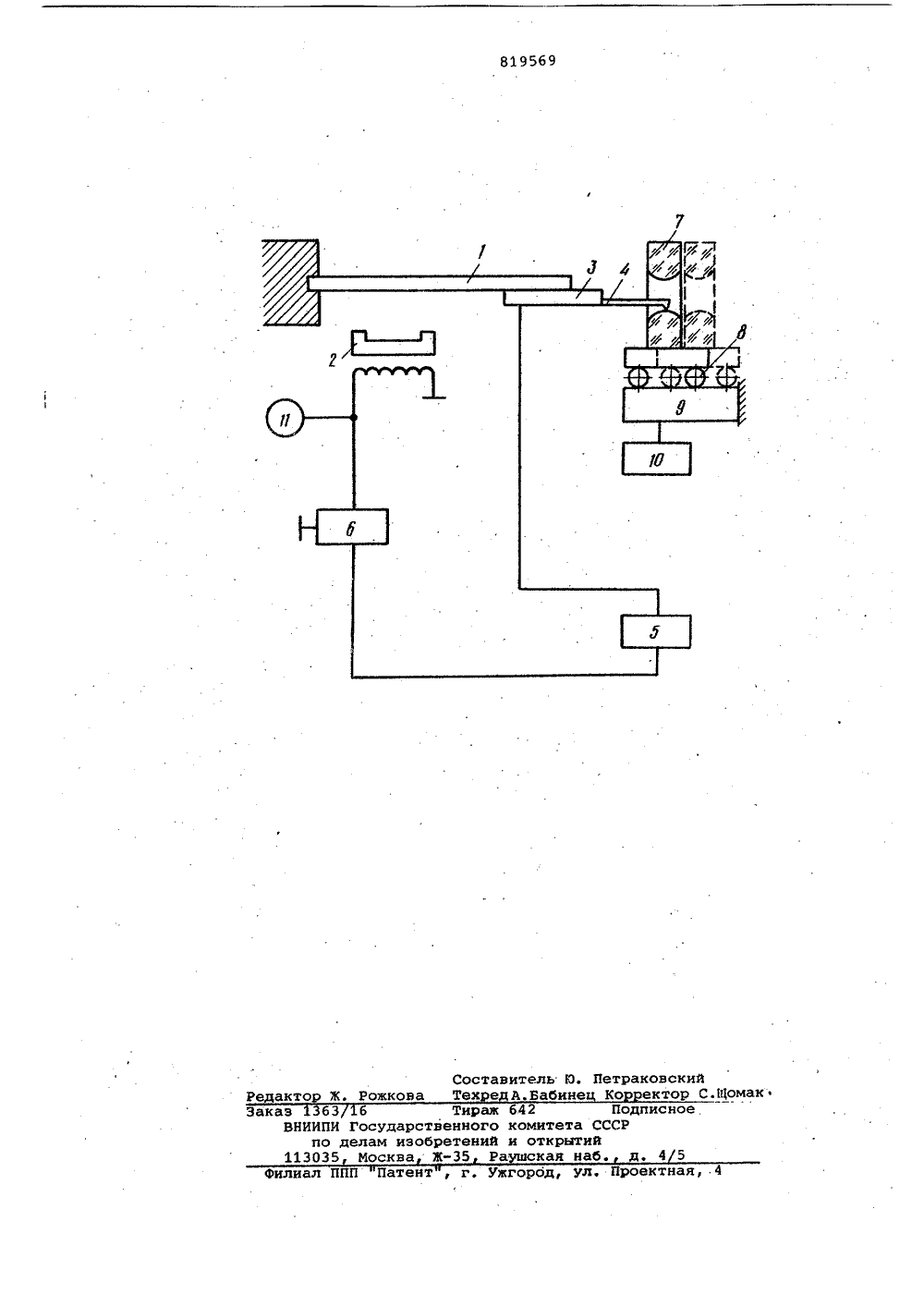

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ВТИЛЬСТВУ Сфез Советскик Сфциалистичесиик Республик(51)М. Кл,з с присоединением заявки Йо -6 01 В.7/02 Государственный комнтет СССР но делам изобретения н открытий(23) Приоритет Опубликовано 070483 Бюллетень Йо 13 Дата опубликования описания 08. 04. 81(54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ФОРМЫ МИКРОПРОФИЛЕЙ Изобретение относится к устройствам для контроля линейных размерови Формы изделий и может использовать.ся например, для контроля линейныхразмеров и Формы профиля криволинейных поверхностей мелких, хрупкихи легкодеформируемых деталей, в частности часовых и приборных камней.Известно устройство для контроля.линейных размеров, содержащее вибратор, электромагниты возбуждения вибратора, схему питания электромагнитов и регистратор 111.Недостатком устройства являетсяналичие больших ударных нагрузок 15на измеряемой детали, приводящих,к погрешностям измерений,Наиболее близким по техническойсущности к изобретению является устройство для контроля Формы микройрофилей, содержащее электромеханическую систему подведения щупа, выполненную в виде консольной балки сзакрепленным на ней щупом н электромагнита, механизм перемещенияконтролируемого иэделия, схему управления системой подведения щупаи индикатор 21Недостатком данного устройстваявляется наличие переменных нагру- :ЗО 2эок на измерительной скобе, вызванных различной, скоростью касаниящупа измеряемой детали и связанных с этим искажений результатовизмерений.Целью изобретения является повышение точности измерений,Поставленная цель достигается тем,что устройство снабжено вибратором,механически связанным с механизмомперемещения контролируемого иэделия,и задающим генератором, подключеннымк вибратору, а схема управления системой подведенйя щупа выполнена ввиде цепи последовательно соединенныхдатчика вибрации, механически связанного со щупом, резонансного усилителя-формирователя, управляемогогенератора линейно изменяющегося напряжения, выходом подключенного кэлектромагниту.На чертеже приведена блок-схемапредлагаемого устройства.Устройство содержит электромеханическую систему подведения щупа,выполненную в виде консольно закрепленной балки 1 н электромагнита2, схему управления системой подведения щупа, состоящую иэ механически связанного с балкой датчика Эвибрации со щупом 4, резойансного усилителя-формирователя 5 и управляемого генератора 6 линейно изменяющегося напряжения, подключенного выходом к электромагниту 2. Измеряемая деталь 7 через механизм 8 перемещения механически связана с вибратором 9, к которому подключен задающий генератор 10. Устройство снабжено также индикатором 11.Устройство работает следующим, образом.При включении устройства электромагнит 2 под действием линейно изменяющегося напряжения управляемого генератора б изгибает балку 1 до соприкосновении щупа 4 с деталью 7. Сигнал прикосновения щупа к детали, соответствующий частоте задающего генератора 10, от датчика 3 вибрации подается на резонансный усилитель-Формирователь 5, управляющий о работой генератора б, который в свою очередь при наличии на входе сигнала плавно уменьшает напряжение иа обмотке электромагнита 2 и щуп А выходит из контакта с деталью 7. Сигнал касания исчезает и напряжение в управляемом генераторе б снова начинает повышаться до следующего соприкосновения щупа 4 с деталью 7, которому будет соответствовать определенная величина изгиба 30 консольной балки 1 и определенная величина среднего тока в катушке электромагнита 2, которая определяется индикатором 11, Регистрация прогиба балки при недостаточной точ ности регистрации по току электромагнита может производиться любью другим известным способом, например с помощью тензодатчнка.Задающий генератор 10 настроен 4 О на частоту, превышающую частоку внешних помех, а .резонансный усилитель-формирователь 5 имеет узкую полосу пропускання, в результате чего исключается прохождение сигнала, от датчика 3 вибрации к управляемому генератору 6, вызванного внешними помехами.Измеряемой детали 7, установленной на механизме 8 перемещения, сообщается равномерное поступательное движение относительно щупа 4, и устройство повторяет профиль поверхности контролируемой детали.Формула изобретенияУстройство для контроля формымикропрофилей, содержащее. электромеханическую систему подведениящупавыполненную в виде консольнойбалки с закрепленным на ней щупоми электромагнита, механизм пере-мещения контролируемого изделия,схему управления системой подведения щупа и индикатор, о т л и -ч а ю щ е е с я тем, что, с цельюповышения точности изтлерений, устройство снабжено вибратором, механически связанным с механизмом перемещения контролируемого изделия,и задающим генератором, подключенным к вибратору, а схема управлениясистемой подведения щупа выполненав виде цепи носледоватсльно соединенных датчика вибрации, механически связанного со щупом, резонансного усилителя-формирователя, управляемого генератора линейно изменяющегося напряжения, выходом подключенного к электромагниту,Источники информации,принятые во внимание прн экспертизе1. Авторское свидетельство СССРР 242412 кл. 6 01 В 19/94, 1969.2. Авторское свидетельство СССРпо заявке Р 2577586/18-28,кл. О 01 В 7/02, 1977 (прототип).819569 оставитель Ю. Петраковскийех едА.Бабине Ко ектор С.Щом ожков едакт 63 6 Тираж 642 НИИПИ Государственного комитетапо делам изобретений и открыти 13035 Москва ЖРа сная на ПодписнССР Зак д, 4 Филиал ППП Патент , г. Ужгород, ул. Проектная, 4

Смотреть

Заявка

2735840, 07.03.1979

УГЛИЧСКИЙ ФИЛИАЛ НАУЧНО-ИССЛЕДОВА-ТЕЛЬСКОГО ИНСТИТУТА ЧАСОВОЙ ПРОМЫШ-ЛЕННОСТИ

СМЫКОВ ИГОРЬ ТИМОФЕЕВИЧ, ФРОЛОВ НИКОЛАЙ СЕРГЕЕВИЧ, БУРОВ РУВИМ ЯКОВЛЕВИЧ

МПК / Метки

МПК: G01B 7/28

Метки: микро-профилей, формы

Опубликовано: 07.04.1981
