Привод каскадного электростатическо-го генератора

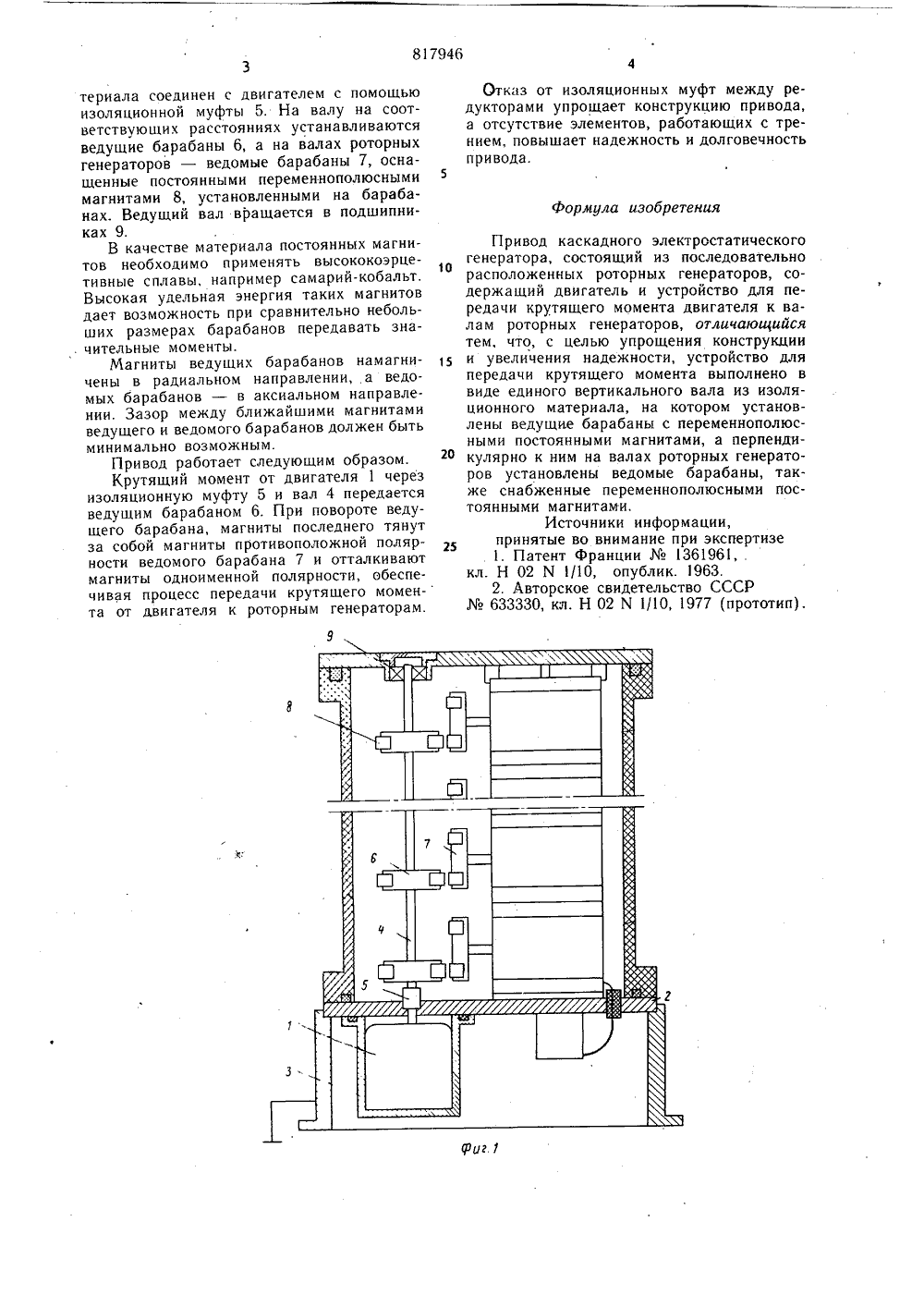

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ 1 ц 817946 Союз СоветскмкСоциалистическихРеспублик К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(51) М. Н 02 1 Ч 1/10 с п исоединением заявк комитет Гищдарст 3) Приорите СССР ио делам изабрвтений и аткрытий(53) УДК 621.3 .37 (088.8) ата опубликования описания 05.04.8 лиДубенский и Г овский ордена Ленина авиационныйкт 1. Орджоникидзе 1) Заявитель ийСти:ауу 54) ПРИВОД КАСКАДНОГО ЭЛЕКТРОСТАТИЧЕСКОГО ГЕНЕРАТОРАИзобретение относится к электротехнике, в частности касается приводов каскадных электростатических генераторов.Известен привод электростатического генератора в виде прямозубой шестерчатой передачи 1.Известен также привод каскадного электростатического генератора, состоящего из последовательно расположенных роторных генераторов, содержащий двигатель и устройство для передачи крутящего момента двигателя к валам роторных генераторов. Привод устройства для передачи крутящего момента выполнен в виде механических редукторов, соединенных между собой изоляционными муфтами 2,вместе с касгенератором баке, общий ведомый бапостоян ны ми ь 1, который передней стоанным кожуционного маНедостсложностьмомента кких редуктэлементамго генератработаютсреде сжатЦельструкции и тками такого привода являются системы передачи крутящего генераторам, наличие механичесоров, являющихся ненадежнымикаскадного электростатическора, так как все элементы привода в герметизированном корпусе в ого газа или в вакууме.зобретения - упрощение конувеличение надежности привода. Указанная цель достигается тем, что в известном приводе каскадного электростатического генератора, состоящего из последовательно расположенных роторных генераторов, содержащем двигатель и устройство для передачи крутящего момента двигателя к валам роторных генераторов, устройство для передачи крутящего момента выполнено в виде единого вертикального вала из изоляционного материала, на котором установлены ведущие барабаны с переменнополюсными постоянными магнитами, а перпендикулярно к ним на валах роторных генераторов установлены ведомые барабаны, также снабженные переменнополюсными постоянными магнитами. На фиг. 1 показан приводкадным электростатическимв общем герметизированномвид; на фиг. 2 - ведущий ирабаны с переменнополюснымимагнитами.Привод содержит двигатеукреплен на днище бока 2 сроны и закрыт герметизировхом 3. Ведущий вал 4 из изолтериала соединен с двигателем с помощью изоляционной муфты 5, На валу на соответствующих расстояниях устанавливаются ведущие барабаны 6, а на валах роторных генераторов - ведомые барабаны 7, оснащенные постоянными переменнополюсными магнитами 8, установленными на барабанах. Ведущий вал вращается в подшипниках 9.В качестве материала постоянных магнитов необходимо применять высококоэрцетивные сплавы, например самарий-кобальт. Высокая удельная энергия таких магнитов дает возможность при сравнительно небольших размерах барабанов передавать значительные моменты.Магниты ведущих барабанов намагничены в радиальном направлении, а ведомых барабанов - в аксиальном направлении, Зазор между ближайшими магнитами ведущего и ведомого барабанов должен быть минимально возможным.Привод работает следующим образом.Крутящий момент от двигателя 1 через изоляционную муфту 5 и вал 4 передается ведущим барабаном 6. При повороте ведущего барабана, магниты последнего тянут за собой магниты противоположной полярности ведомого барабана 7 и отталкивают магниты одноименной полярности, обеспечивая процесс передачи крутящего момента от двигателя к роторным генераторам. Отказ от изоляционных муфт между редукторами упрощает конструкцию привода, а отсутствие элементов, работающих с трением, повышает надежность и долговечность привода.5Формула изобретенияПривод каскадного электростатическогогенератора, состоящий из последовательно расположенных роторных генераторов, содержащий двигатель и устройство для передачи крутящего момента двигателя к валам роторных генераторов, отличающийся тем, что, с целью упрощения конструкции и увеличения надежности, устройство для передачи крутящего момента выполнено в виде единого вертикального вала из изоляционного материала, на котором установлены ведущие барабаны с переменнополюсными постоянными магнитами, а перпендикулярно к ним на валах роторных генераторов установлены ведомые барабаны, также снабженные переменнополюсными постоянными магнитами.Источники информации,принятые во внимание при экспертизе 1. Патент Франции361961, .кл. Н 02 И 1/10, опублик. 1963.2, Авторское свидетельство СССР633330, кл. Н 02 Х 1/10, 1977 (прототип).НИ митета ССоткрытийкая наб., д. 4/5ул. Проектная,1130 илиал Редактор Ю. Ков Заказ 994/76Составитель Б. БТехред А. БойкасТираж 730И Государственного коделам изобретений иМосква, Ж - 35, РаущсП Патент, г. Ужгород рректор Л. Ивандписное СР
