Уплотнительное устройство смежныхколлекторов котла

Номер патента: 817378

Авторы: Возиков, Дорман, Клюев

ZIP архив

Текст

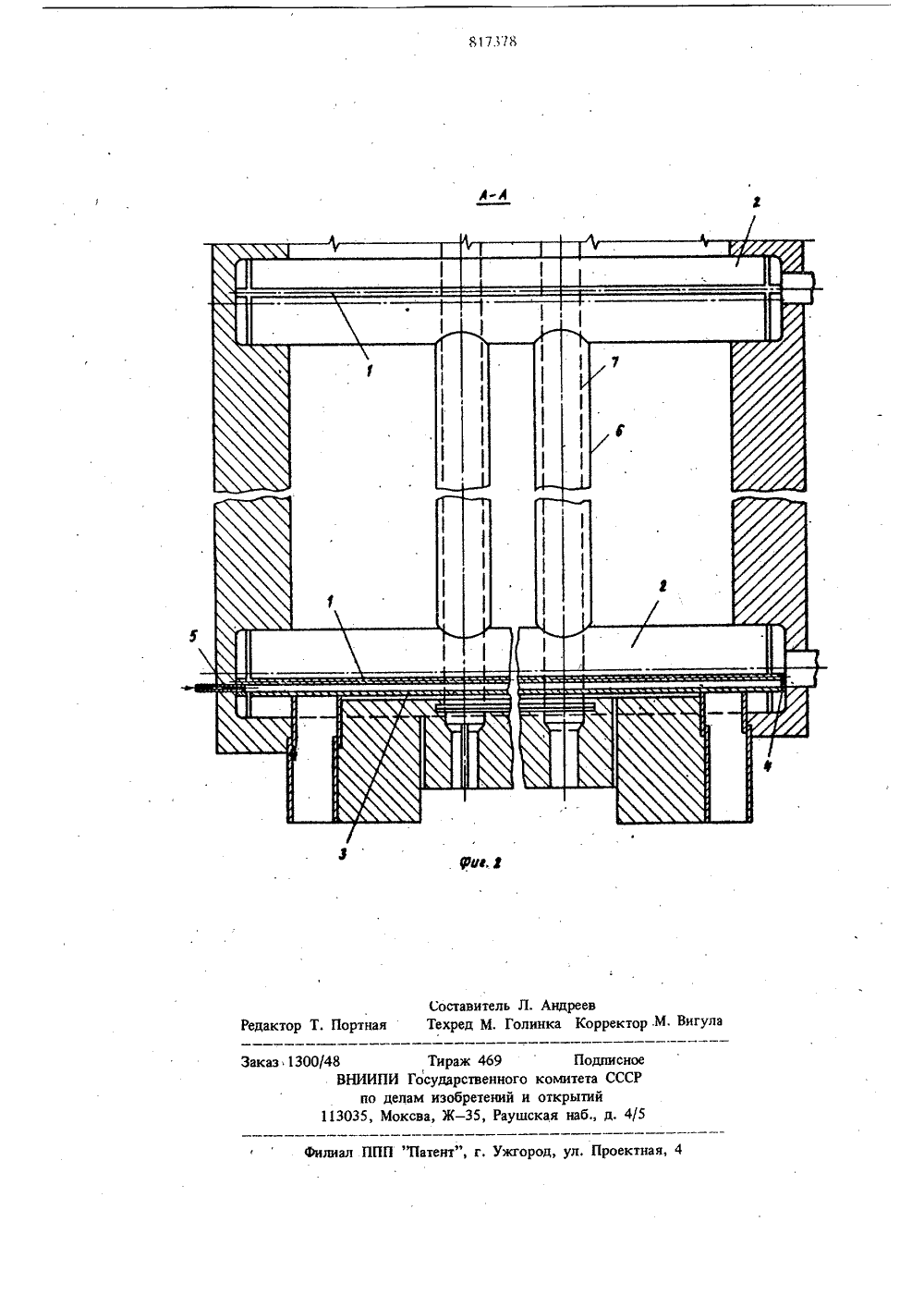

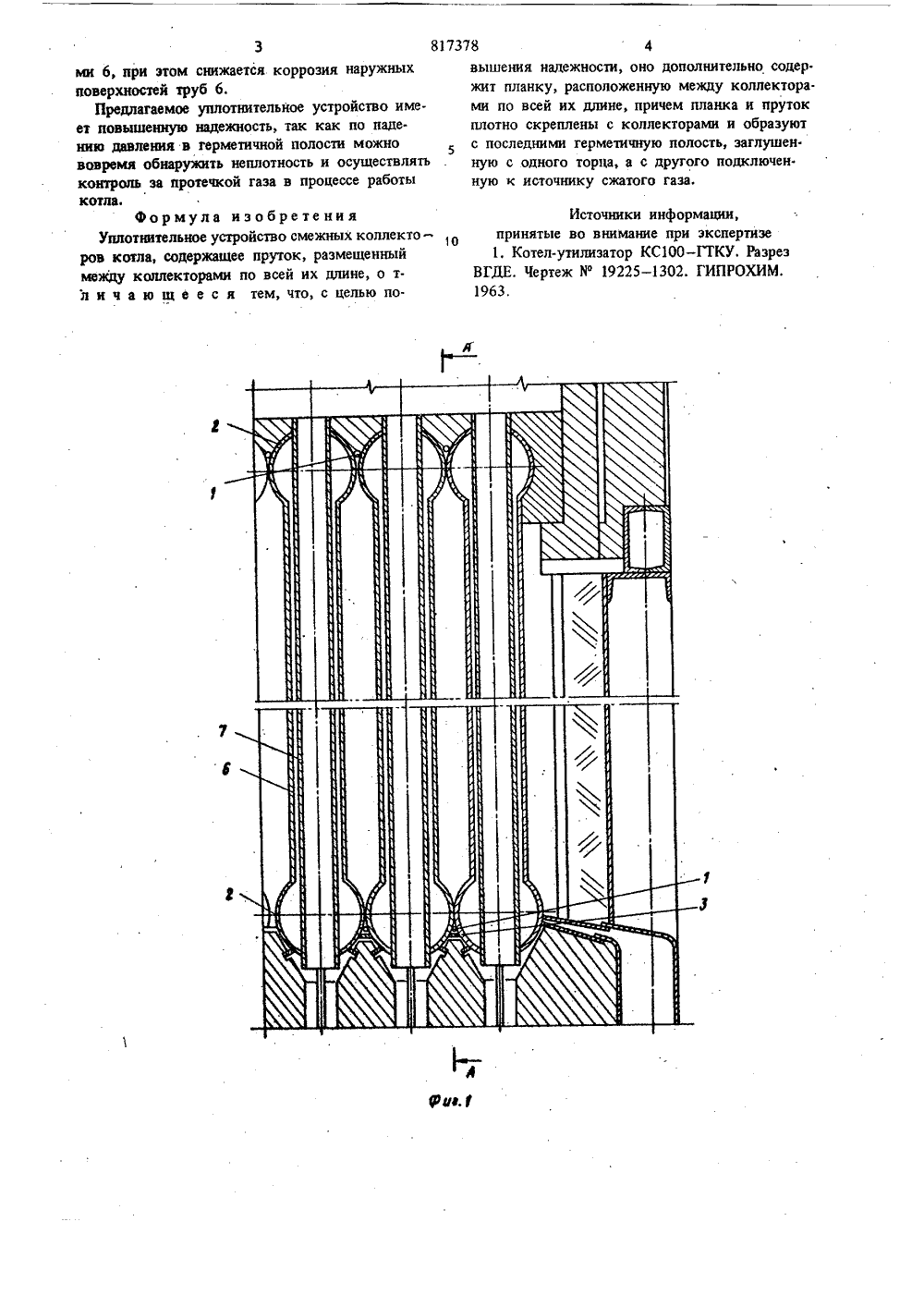

(ц 8173 ОМУ СВИДЕТЕ АВТО У. Е 22 В 37 заявки М с присоедиквивтат атвуда 23) Приориг 53) УДК 621.18 .6 (088.8) ав авлаи взабретенк и еткритвй. Дата опубликования описания 30,03 72) Авторы изобретен(71) Заявите УПЛОТНИТЕЛЬНОЕ УСТРОЙСТКОТЛА ЖНЫХ КОЛЛЕКТОРО Изобретение относитс и может быть использо энергетике. Наиболее близким к уплотнительное устройс ров котла, содержащее между коллекторами п Недостатком такого ства смежных коллекто нижвниая надежность и ля плотности.я к котельнои техник ано в промышленной ю является х коллектомещенныйне 1.ного устрой.является по.ия контро 10 изобретеии тво смежнь пруток, равсей их дли уплотнителов котла за отсутств ца, а с другог сжатого газа. ба. Цель изобретения - повышение надежности уплотнительного устройства смежных коллекторов котла.указанная цель достигается тем, что уплотнительное устройство смежных коллекторов котла дополнительно содержит планку, распо.ложенную между коллекторами по всей их дли не, причем планка и пруток плотно скреплены с коллекторами и образуют с последними гер П метичную полость, заглушенную с одного тор.о подключенную к источнику зилов и В. Н. КлюевюрЪл На фиг. 1 изображено уплотнительное устройство смежных коллекторов котла, общий вид; на фиг. 2 - разрез А - А на фиг. 1.Уплотннтельное устройство смежных коллекторов котла содержит пруток 1, размещенный между коллекторами 2 по всей их длине, н планку 3, также расположенную между коллекторами 2 по всей их длине, причем планка 3 и пруток 1 плотно скреплены с коллекторами 2 и образуют с последними герметичную полость, заглушенную с одного, торца заглушкой 4, а с другого подключенную к нсточни. ку (не показан) сжатого газа патрубком 5. В качестве сжатого газа может быть использован воздух. К коллекторам 2 приварены трубы 6 и 7, установленные концентрично.Котловая вода проходит по кольцевому за. эору между трубами 6 и 7, где нагревается, охлаждая дымовые газы, которые проходят внутри труб 7, В герметичную полость, образо. ванную прутком 1, планкой 3 и коллекторами 2, по патрубку 5 подают сжатый гаэ, например воздух. Проходящие по трубам 7 дымовые газы не попадают в пространство межлу тру3 8 ми 6, при этом снижается коррозия наружных поверхностей труб 6.Предлагаемое уплотнительное устройство имеет повышенную надежность, так как по паде. нию давления в герметичной полости можно вовремя обнаружить неплотность и осуществлять контроль за протечкой газа в процессе работы котла,Формула изобретенияУплотнительное устройство смежных коллекторов котла, содержащее пруток, размещенный между коллекторами по всей их длине, о тл и ч а ю щ е е с я тем, что, с целью по 17378вышения надежности, оно дополнительно содер.жит планку, расположенную между коллектора.ми по всей их длине, причем планка и пруток плотно скреплены с коллекторами и образуют с последними герметичную полость, заглушен.ную с одного торца, а с другого подключенную к источнику сжатого газа.Источники информации,принятые во внимание при экспертизе1. Котел-утилизатор КС 100-ГТКУ. РазрезВГДЕ. Чертеж У 19225 - 1302. ГИПРОХИМ.1963,817378 4-Л Подписноетета СССРытийнабд. 4/5 00/48 Тираж 469 ВНИИПИ Государственного коми по делам изобретений и отк 113035, Моксва, Ж - 35, Раушская

Смотреть

Заявка

2442080, 12.01.1977

СЕВЕРО-ЗАПАДНОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГОНАУЧНО ИССЛЕДОВАТЕЛЬСКОГО И ПРОЕКТНОКОНСТРУКТОРСКОГО ИНСТИТУТА"ВНИПИЭНЕРГОПРОМ"

ДОРМАН ЕФИМ ИСААКОВИЧ, ВОЗИКОВ НАУМ ЗАХАРОВИЧ, КЛЮЕВ ВЯЧЕСЛАВ НИКОЛАЕВИЧ

МПК / Метки

МПК: F22B 37/22

Метки: котла, смежныхколлекторов, уплотнительное

Опубликовано: 30.03.1981
