Формирователь одиночных импульсов

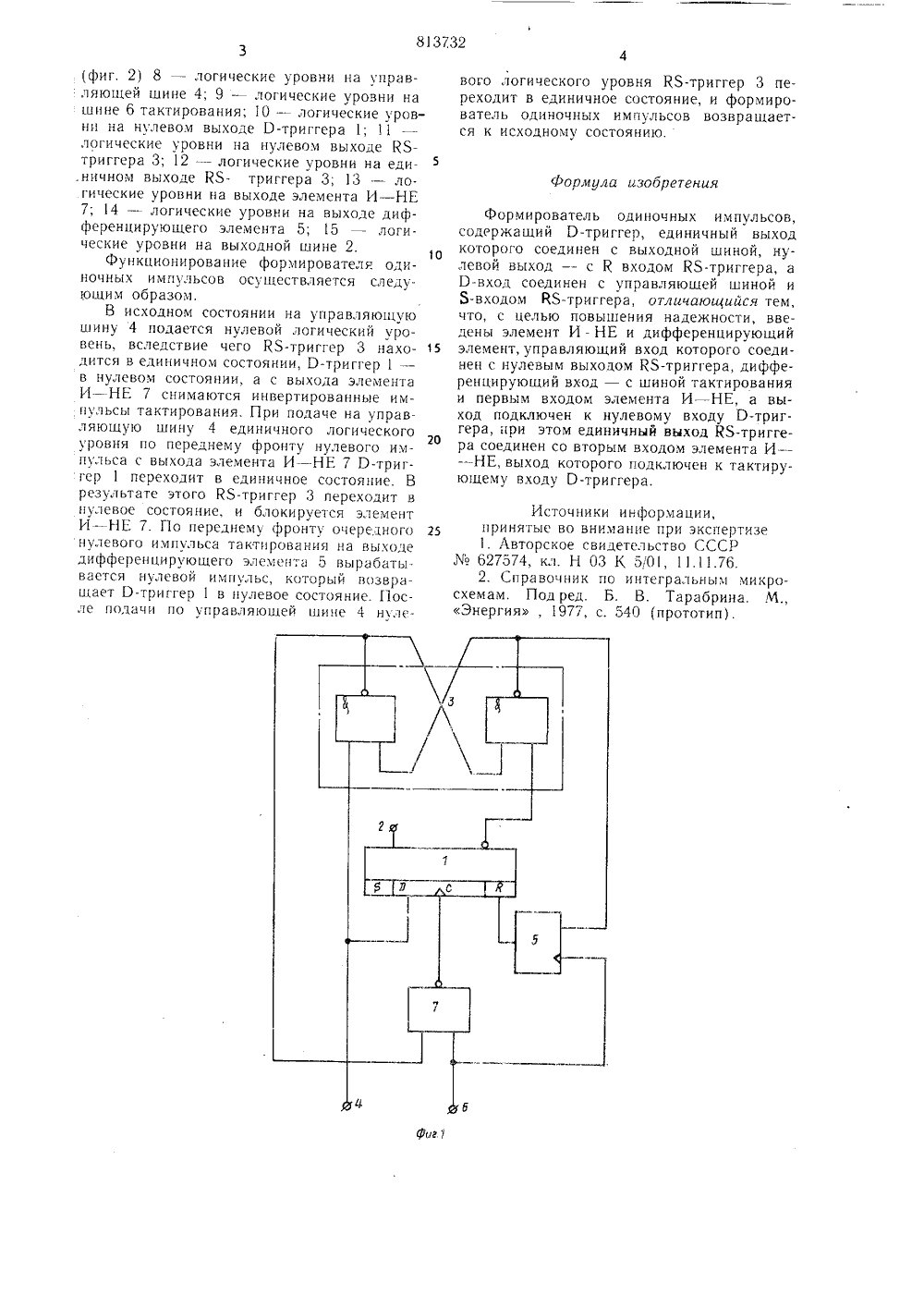

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик 11 813732 Фищаа делам изобретеиий и открытий(54) ФОРМИРОВАТЕЛЬ ОДИНОЧНЫХ ИМПУЛЬСОВ Изобретение относится к автоматике и вычислительной технике.Известны формирователи одиночных импульсов, содержащие Р и К 8-триггеры 11.Наиболее близким по техническому решению к изобретению является формирова тель одиночных импульсов, содержащий Р-триггер, единичный выход которого соединен с выходной шиной, нулевой выход -с К-входом К 8-триггера, а Р-вход соединен с управляющей шиной и 8-входом К 5-триг п гера 12.Недостатком данных устройств является низкая надежность функционирования.Цель изобретения - повышение надежности функционирования формирователя одиночных импульсов. 15Указанная цель достигается за счет того, что в формирователе, содержащем Р-триггер, единичный выход которого соединен с выходной шиной, нулевой выход - с К-входом КЬ-триггера, а Р-вход соединен с управляющей шиной и 8-входом Ю- триггера, введены элемент И - НЕ и дифференцируюший элемент, управляющий вход которого соединен с нулевым выходом К 8 триггера, дифференцирующий вход - с шииой тактирования и первым входом элемента И - НЕ, а выход подключен к нулевому входу Р-триггера, при этом единичный выход К 8-триггера соединен со вторым входом элемента И - НЕ, выход которого подкл,оен к тактирующему входу Р-триггера.На фиг. 1 представлена функциональная схема формирователя одиночных импульсов; на фиг, 2 - временная диаграмма функционирования.Схема содержит Р-триггер 1, единичный выход которого соединен с выходной шиной 2, нулевой выход - с К-входом К 8-триггера 3, а Р-вход соедйнен с управляющей шиной 4 и 8-входом КЯ-триггера 3; диф. ференцирующий элемент 5, управляющий вход которого соединен с нулевым выходом Ю-триггера 3, дифференцирующий вход - с шиной 6 тактирования и первым входом элемента И - НЕ 7, а выход подключен,к нулевому входу Р-триггера 1. Единичный выход К 8-триггера 3 соединен со вторым входом элемента И - НЕ 7, выход которого подклЮчен к тактирующему входу Р-триггера 1.На временной диаграмме функционирования формирователя одиночных импульсов1 фиг. 2) 8 - логические уровни на управляющей шине 4; 9 - логические уровни на шине 6 тактирования; 10 - логические уровни на нулевом выходе Р-триггера 1; 11 логические уровни на нулевом выходе К 5- триггера 3; 12 - логические уровни на еди,ничном выходе КЯ- триггера 3; 13 - логические уровни на выходе элемента И - НЕ 7; 14 - логические уровни на выходе дифференцирующего элемента 5; 15 - логические уровни на выходной шине 2.1 ОФункционирование формирователя одиночных импульсов осушествляется следующим образом.В исходном состоянии на управляющую шину 4 подается нулевой логический уровень, вследствие чего КЯ-триггер 3 нахо дится в единичном состоянии, Р-триггер 1 - в нулевом состоянии, а с выхода элемента И - НЕ 7 снимаются инвертированные импульсы тактирования. При подаче на управляюгцую шину 4 единичного логического уровня по переднему фронту нулевого им 20 пульса с выхода элемента И - НЕ 7 Р-триггер 1 переходит в единичное состояние. В результате этого К 8-триггер 3 переходит в нулевое состояние, и блокируется элемент И- - НЕ 7. По переднему фронту очередного 25 нулевого импульса тактирования на выходе дифференцирующего элемента 5 вырабатывается нулевой импульс, который возвращает Р-триггер 1 в нулевое состояние. После подачи по управляющей шине 4 нулевого логического уровня КЬ-триггер 3 переходит в единичное состояние, и формирователь одиночных импульсов возвращается к исходному состоянию.Формула изобретенияФормирователь одиночных импульсов, содержащий Р-триггер, единичный выход которого соединен с выходной шиной, нулевой выход - с К входом КЬ-триггера, а Р-вход соединен с управляюшей шиной и 5-входом ЙЬ-триггера, отличающийся тем, что, с целью повышения надежности, введены элемент И- НЕ и дифференцируюший элемент, управляющий вход которого соединен с нулевым выходом КЯ-триггера, дифференцирующий вход - с шиной тактирования и первым входом элемента И - НЕ, а выход подключен к нулевому входу Р-триггера, ври этом единичный выход Ю-триггера соединен со вторым входом элемента И -- НЕ, выход которого подключен к тактирующему входу Р-триггера.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР627574, кл. Н 03 К 5/01, 11.11.76.2. Справочник по интегральным микросхемам. Под ред. Б. В. Тарабрина. М.,Энергия, 197, с. 540 (прототип).8137321 1 (1Составитель В. ЧачанидзеРеда кто р Л. По в ха н Техред А. Бойкас Корректор С. Шомак Заказ 421/77 Тираж 988 Подписное ВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4
