Устройство для контроля аналого-циф-рового преобразователя сигналов изоб-ражения

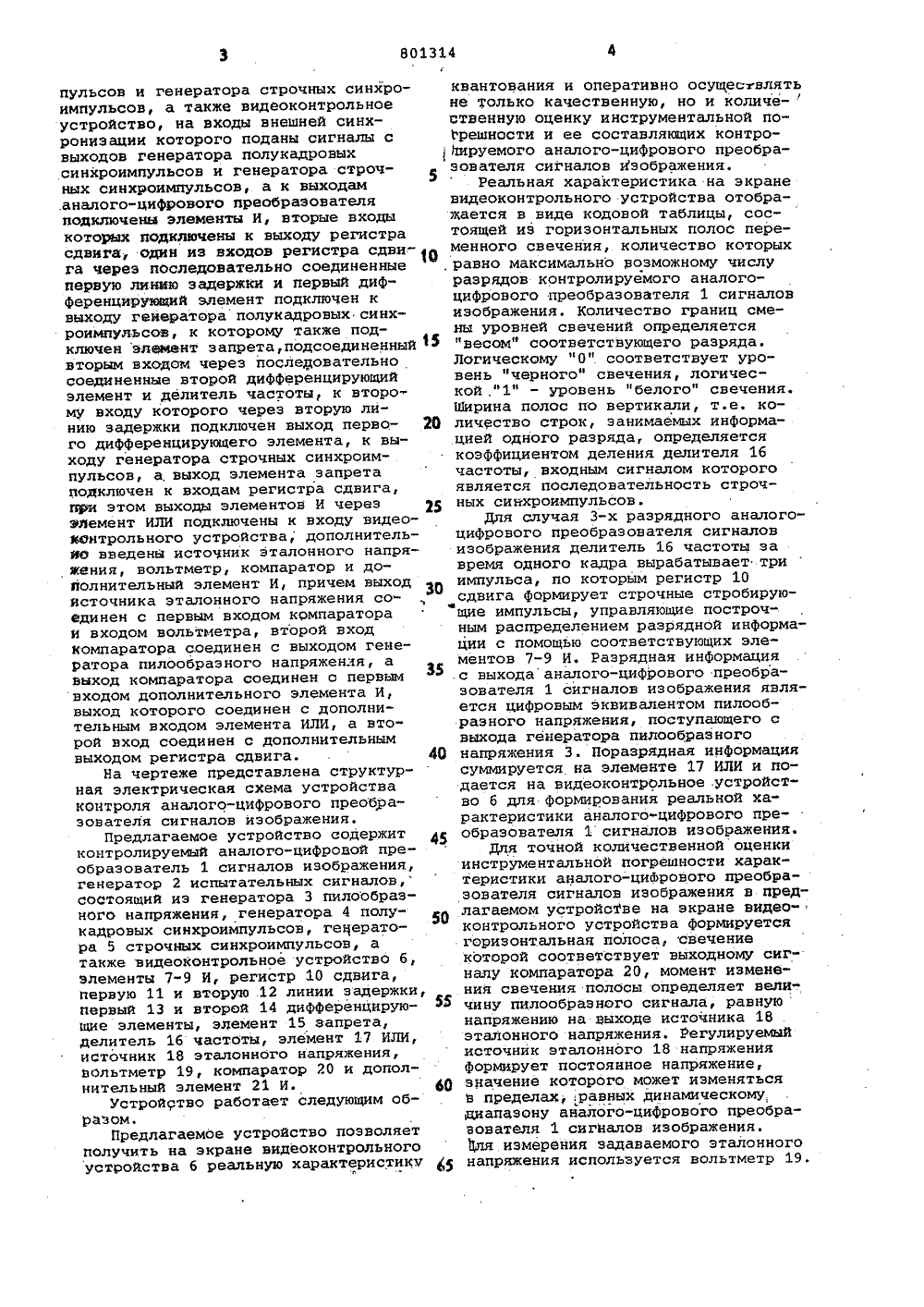

Союз Советских Социалистических республик(22) Заявлено 280379 (2 ) 2744508/18-09С ПРИСОЕДИНЕНИЕМ за ЯВКИ Йо(51)М. К .з Н 04 М 7/02 Государственный комитет СССР по делам изобретений и открытий) УСТРОЙСТВО КОН ПРЕОБРАЗОВАТЕЛЯ ОЛЯ АНАЛОГО-ЦИФРОВОГ СИГНАЛОВ ИЗОБРАНЕНИЯ 10 Изобретение относится к радиотехнике и может использоваться для контроля качества работы аналого-цифровых преобразователей телевизионного видеосигнала.По основному авт.св. Р 434619 известно устройство контроля аналого. цифрового преобразователя сигналов изображения, содержащее генератор испытательных сигналов, состоящий из генератора пилообразного напряжения, выход которого подключен ко входу аналого-цифрового преобразователя, генератора полукадровых синхро импульсов и генератора строчных 15 синхроимпульсов, а также видеоконтрольное устройство, на входы внешней синхронизации которого поданы сигналы с выходов генератора полукадровых синхроимпульсов и генератора 20 строчных синхроимпульсов, а к выходам аналого-цифрового преобразователя подключены элементы И, вторые входы которых подключены к выходу регистра сдвига, один из входов регистра сдви га через последовательно соединен-. ные первую линию задержки и первый дифференцирующий элемент подключен к выходу генератора полукадровых синхроимпульсов, к которому также 30 подключен элемент запрета, подсоединенный вторым входом через последовательно соединенные второй дифференцирующий элемент и делитель частоты, к второму входу которого через вторую линию задержки подключен выход первого дифференцирующего элемента, к выходу генератора строчных синхроимпульсов, а выход элЕмента запрета подключен к входам регистра сдвига, при этом выходы элементов И через элемент ИЛИ подключены к входу видеоконтрольного устройства 1.Однако известное устройство контроля аналого-цифрового преобразователя сигналов изображения имеет недостаточную точность измерения инструментальной погрешности.Цель изобретения - повышение точности измерения инструментальной погрешности.Указанная цель достигается тем, что в устройство контроля аналогоцифрового преобразователя сигналов изображения, содержащее генератор испытательных сигналов, состоящий из генератора пилообразного напряжения, выход которого подключен ко вхо ду аналого-цифрового преобразователя, генератора полукадровых синхроимпульсов и генератора строчных синхроимпульсов, а также видеоконтрольное устройство, на входы внешней синхронизации которого поданы сигналы с выходов генератора полукадровых ,синхроимпульсов и генератора строчных синхроимпульсов, а к выходам .аналого-циФрового преобразователя подключены элементы И, вторые входы которых подключены к выходу регистра сдвига, один из входов регистра сдвига через последовательно соединенные первую линию задержки и первый дифференцирущщий элемент подключен к выходу геиератора полукадровых синхроимпульсое, к которому также подключен эвеиент запрета, подсоединенныйвторым входом через последовательно соединенные второй диффереицирующий элемент и делитель частоты, к второму входу которого через вторую линию задержки подключен выход первого дифференцирующего элемента, к выходу генератора строчных синхроимпульсов, а, выход элемента запрета подключен к входам регистра сдвига, при этом выходы элементов И через цемент ИЛИ подключены к входу видеойентрольного устройства, дополнительно введены источник эталонного напряжения, вольтметр, компаратор и дополнительный элемент И, причем выход источника эталонного напряжения соединен с первым входом крмпаратора и входом вольтметра, второй вход компаратора соединен с выходом генератора пилообразного напряжения, а выход компаратора соединен о первым входом дополнительного элемента И, выход которого соединен с дополнительным входом элемента ИЛИ, а второй вход соединен с дополнительным выходом регистра сдвига.На чертеже представлена структурная электрическая схема устройства контроля аналого-циФрового преобразователя сигналов изображения.Предлагаемое устройство содержит контролируемый аналого-цифровой преобразователь 1 сигналов изображения, генератор 2 испытательных сигналов, состоящий иэ генератора 3 пилообразного напряжения, генератора 4 полу- кадровых синхроимпульсов, генератора 5 строчных синхроимпульсов, а также видеоконтрольное устройство 6, элементы 7-9 И, регистр 10 сдвига, первую 11 и вторую 12 линии задержки, первый 13 и второй 14 дифференцирующие элементы, элемент 15 запрета, делитель 16 частоты, элемент 17 ЙЛИ, источник 18 эталонного напряжения, вольтметр 19, компаратор 20 и дополнительный элемент 21 И.Устройство работает следующим образом.Предлагаемое устройство позволяет получить на экране видеоконтрольного устройства б реапьную характеристикч квантования и оперативно осуществлятьне только качественную, но и количе-ственную оценку инструментальной погрешности и ее составляющих контролируемогоо аналого-цифрового преобразователя сигналов изображения.Реальная характеристика на экраневидеоконтрольного устройства отображается в виде кодовой таблицы, состоящей из горизонтальных полос переменного свечения, количество которых , равно максимально возможному числу разрядов контролируемого аналогоцифрового преобразователя 1 сигналовизображения. Количество границ смены уровней свечений определяется 15 "весомф соответствующего разряда.Логическому "0". соответствует уровень фчерного" свечения, логической .ф 1" - уровень "белого" свечения.Ширина полос по вертикали, т.е. ко 2 ц личество строк, занимаемых информацией одного разряда, определяетсякоэффициентом деления делителя 16частоты, входным сигналом которогоявляется последовательность строчя ных синхроимпульсовэдля случая 3-х разрядного аналогоцифрового преобразователя сигналовизображения делитель 16 частоты завремя одного кадра вырабатывает три ЗО импульса, по которым регистр 10сдвига формирует строчные стробирующие импульсы, управляющие построчным распределением разрядной информации с помощью соответствующих элементов 7-9 И. Разрядная информация с выхода аналого-цифрового преобразователя 1 сигналов изображения является цифровым эквивалентом пилообразного напряжения, поступающего свыхода генератора пилообразного 40 напряжения 3. Норазрядная информациясуммируется на элементе 17 ИЛИ и подается на видеоконтрольное устройство 6 для формирования реальной характеристики аналогоцифрового преобразователя 1 сигналов изображения.,Цля точной количественной оценкиинструментальной погрешности характеристики аналого-цифрового преобразователя сигналов изображения в предлагаемом устройстве на экране видеоконтрольного устройства формируетсягоризонтальная полоса,. свечениекоторой соответствует выходному сигналу компаратора 20, момент изменения свечения полосы определяет величину пилообразного сигнала, равнуюнапряжению на выходе источника 18эталонного напряжения. Регулируемыйисточник эталонного 18 напряженияформирует постоянное напряжение, щ значение которого может изменятьсяв пределахравных динамическомудиапазону аналого-цифрового преобразователя 1 сигиалов изображения,цля.измерения задаваемого эталонного Д напряжения используется вольтметр 19.801314 Составитель, М,.Хаз анРедактор М.Митровка Техред С.Мигунова Корректор Г.Базаров Тираж 709ственного комитета Сретений и открытий35, Раушская наб., д 460/81ВНИИПИ Госудапо делам иэо3035, Москва, Х( сн каз Филиал ППП "Патент", г.Ужгород, ул. Проектная, 4 С помощью компаратора 20 осуществляется сравнение текущего значения измерительногопилообразного сигнала, поступающего на вход аналого-цифрового преобразователя 1 сигналов изображенчя, с эталонным напряжением. Таким образом, в момент превышения текущего значения пилообразного сигнала над эталонным сигнал. на выходе компаратора 20 изменяет свое значение на инверсное, что вызывает изменение свечения полосы на экране видеоконтрольного устрбйства 6.Для формирования на экране видео- контрольного устройства 6 полосы, свечение которой отображает сигнал на выходе компаратора 20, число 15 разрядов регистра 10 сдвига увеличивают на единицу. для измерения реальной характеристики квантования необходимо путем изменения величины эталонного напряжения последова- щ тельно совмещать границу изменения свечения измерительной полосы с границами изменения свечения полосы, соответствующей младшему разряду аналого-цифрового преобразователя 1 сиг-налов иэображения и фиксировать с помощью вольтметра 19 значения напряжения в моменты совмещенйя,Формула изобретенияустройство контроля аналого-цифрового .преобразователя сигналов иэображения по авт.св. 9434619, о т л Ич а ю щ е е с я тем, что, с цельюповышения точности измерения инструментальной погрешности; в неГо введе"ны источник эталонного напряжения,вольтметр, компаратор и дополнительный элемент И, причем выход источника эталонного напряжения соединен Опервым входом компаратора и входомвольтметра, второй вход компараторасоединен с выходом генератора пилообразного напряжения, а выход компаратора соединен с первым входомдополнительного элемента И,.выходкоторого соединен с дополнительнымвходом элемента ИЛИ, а второй входсоединен с дополнительным выходомрегистра сдвига.Источники информации,принятые во внимание при экспертизе1Авторское свидетельство СССРФ 434619, кл. Н 04 й 7/02, 1972
