Интерполяционный шаблон

Номер патента: 796637

Автор: Зиновьев

ZIP архив

Текст

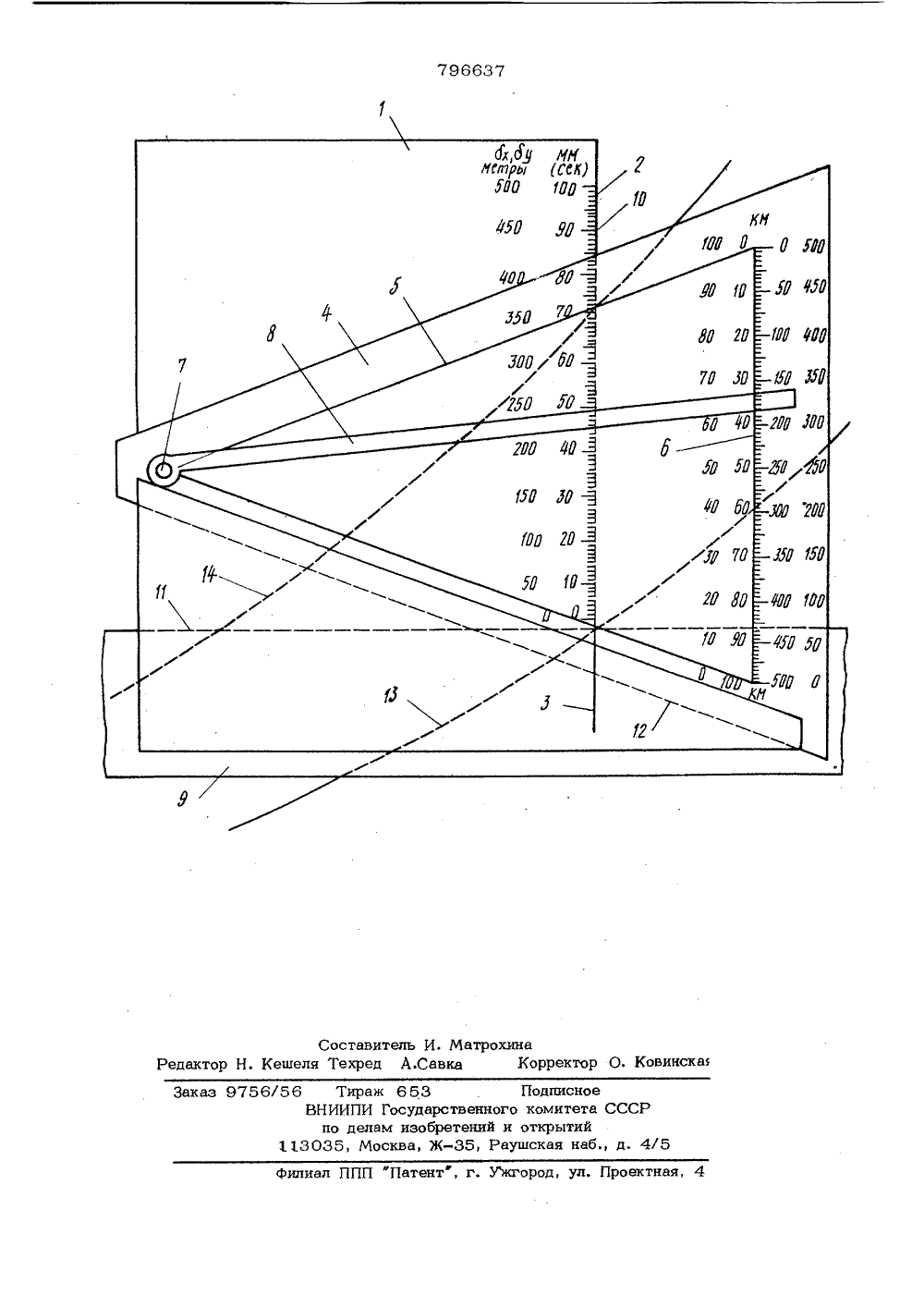

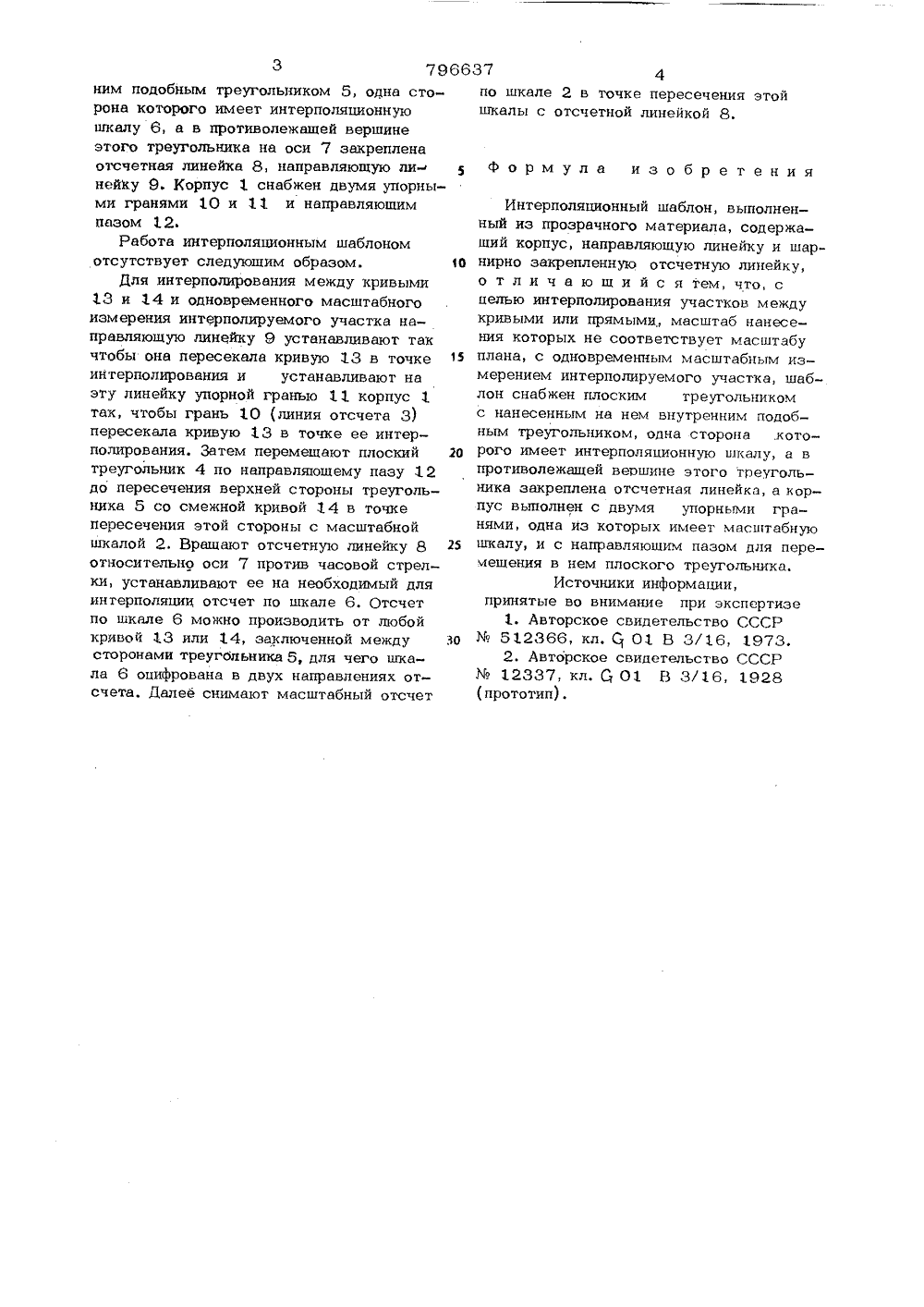

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ бйМо е Союз СоеетскикСоциалистичесни кРеспубпии 1 796637(23) Приоритет Опубликовано 15.01.83 Бюллетень2 Дата опубликования описания 18.01.8 1 но делам изобретений и открытий(54) ИНТЕРПОЛЯЦИОННЫЙ ШАБЛОН Изобретение относится к измерительной технике, а именно к устройствам для интерполирования и масштабных измерений между кривыми (горизонталями) ", нанесенными на план.Известен прибор для масштабных из 5 мерений, состоящий из двух параллельных линеек, одна из которых подвижна имеет миллиметровую шкалу нониус, который перемешается по угловому1 О плечу другой линейки, имеющему масштабную шкалу Я.Недостатком этого прибора является невозможность одновременного интерполирования измеряемого участка.Наиболее близким по технической сушности к предлагаемому является прибор цля интерполирования, выполненный из прозрачного материала, содержащий корпус, направляющую линейку и шарнирно закрепленную отсчетную линейку 21.Недостатком прибора является невозможность одновременного масштабного измерения при интерполировании участка. 2Цель изобретения - интерполирование участков между Кривыми или прямыми, масштаб нанесения которых не соответствует масштабу плана, с одновременным масштабным измерением интерполируемого участка.Эта цель достигается тем, что шаблон снабжен плоским треугольником с нанесенным на нем внутренним подобным треугольником, одна сторона которого имеет интерполяционную шкалу, а в противолежащей вершине этого треугольника закреплена отсчетная линейка, а корпус выполнен с двумя упорными гранями, одна, из которых имеет масштабную шкалу, и с направляющим пазом для перемещения в нем плоского треугольника.На чертеже изображен интерполяционный шаблон.Шаблон, выполненный из прозрачного материала, содержит корпус 1 с нанесенной на нем масштабной шкалой 2 и линией 3 отсчета, подвижный плоский треугольник 4 с нанесенным на нем внутоен3 79 ним подобным треугольником 5, одна сторона которого имеет интерполяционную шкалу 6, а в противолежащей вершине этого треугольника на оси 7 закреплена отсчетная линейка 8, направляющую линейку 9. Корпус 1 снабжен двумя упорными гранями 10 и 11 и направляющим пазом 12.Работа интерполяционным шаблоном отсутствует следующим образом.Для интерполирования между кривыми 13 и 14 и одновременного масштабного измерения интерполируемого участка направляющую линейку 9 устанавливают так чтобы она пересекала кривую 13 в точке интерполирования и устанавливают на эту линейку упорной гранью 11 корпус 1 так, чтобы грань 10 (линия отсчета 3) пересекала кривую 13 в точке ее интерполирования. Затем перемещают плоский треугольник 4 по направляющему пазу 12 до пересечения верхней стороны треугольника 5 со смежной кривой 14 в точке пересечения этой стороны с масштабной шкалой 2. Вращают отсчетную линейку 8 относительно оси 7 против часовой стрелки, устанавливают ее на необходимый для интерполяции отсчет по шкале 6. Отсчет по шкале 6 можно производить от любой кривой 13 или 14, заключенной между сторонами треугбльника 5, для чего шкала 6 оцифрована в двух направлениях отсчета. Далее снимают масштабный отсчет 6637по шкале 2 в точке пересечения этой шкалы с отсчетной линейкой 8.Формула изобретенияИнтерполяционный шаблон, выполненный из прозрачного материала, содержащий корпус, направляющую линейку и шар 1 О нирно закрепленную отсчетную линейку,о т л и ч а ю щ и й с я тем, что, сцелью интерполирования участков междукривыми или прямыми, масштаб нанесения которых не соответствует масштабу1 плана, с одновременным масштабным измерением интерполируемого участка, шаблон снабжен плоским треугольникомс нанесенным на нем внутренним подобным треугольником, одна сторона .которого имеет интерполяционную шкалу, а впротиволежащей вершине этого треугольника закреплена отсчетная линейка, а корпус выполнен с двумя упорными гранями, одна из которых имеет масштабную2 шкалу, и с направляющим пазом для перемещения в нем плоского треугольника.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРщ512366, кл. С 01 В 3/16, 1973,2. Авторское свидетельство СССР12337, кл, С 01 В 3/16, 1928. Кешеля Техред А.Савка ска ктор ед 56 Тираж 6 53 ВНИИПИ Государс по делам изоб 1 13 035, Москва, ЖЗаказ Подписное венного комитета СС ений и открытий 35, Раушская наб., д. 4/5 филиал ППП "Патент, г. Ужгород, ул. Проектная, 4

Смотреть

Заявка

2740118, 21.03.1979

ВОЙСКОВАЯ ЧАСТЬ 75360

ЗИНОВЬЕВ ЕВГЕНИЙ НИКОЛАЕВИЧ

МПК / Метки

МПК: G01B 3/16

Метки: интерполяционный, шаблон

Опубликовано: 15.01.1981

Код ссылки
