Торовый вариатор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

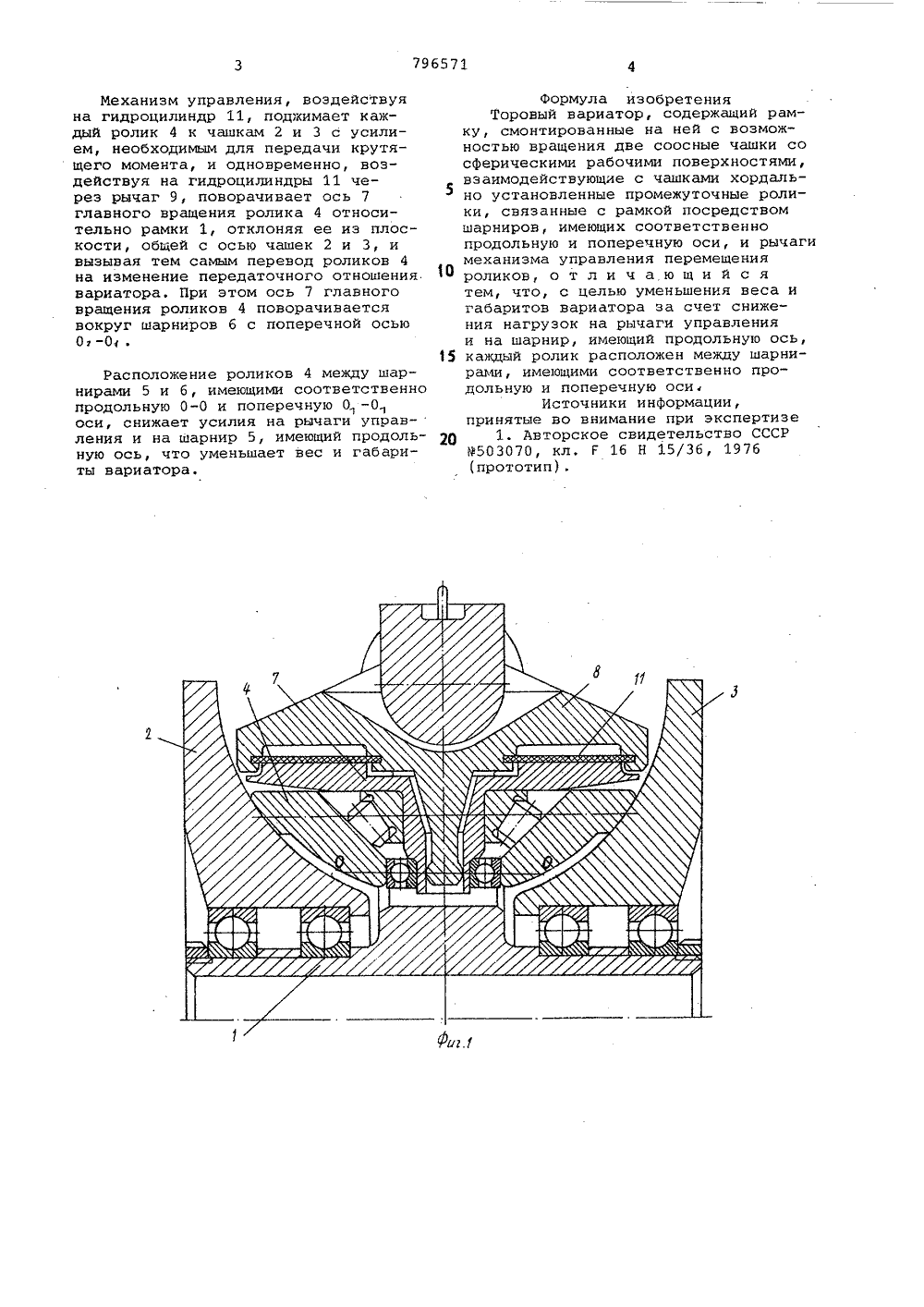

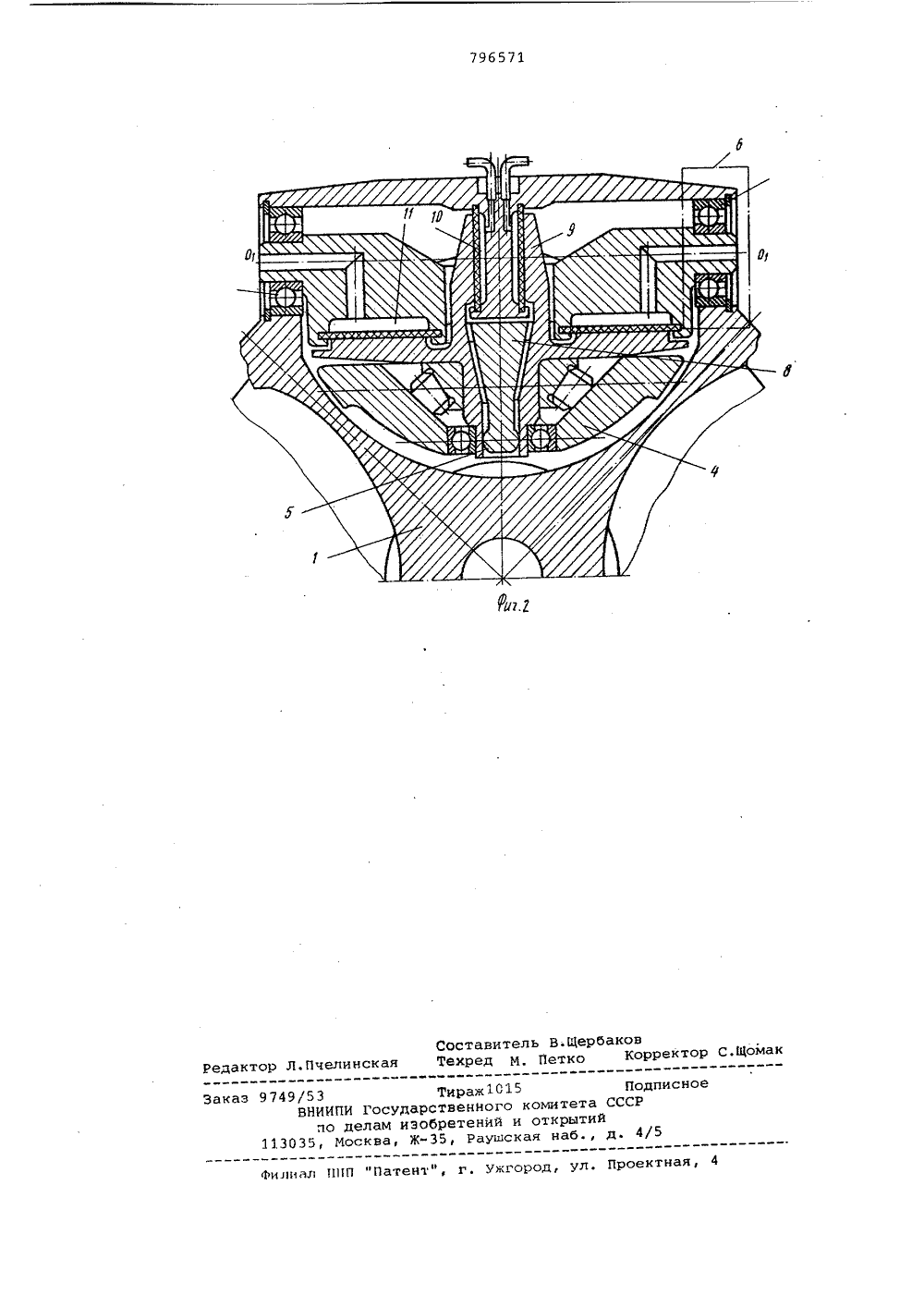

Своз Советскнк Социалистических Ресл ублнкОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ оц 796571(22) Заявлено 220279 (21) 2727170/25-28с присоединением заявки Мо(51)М, Хл,Г 16 Н 15/36 Государствеииый комитет СССР по делам изобретений и открытий(72) Авторы изобретения В.В.Гриценко, В.И.Рабинков, Б.С.Собченко и Р.И.Фролов Липецкий ордена Ленина тракторный завод имени ХХН 1 съезда КПСС(54) ТОРОВЫЙ ВАРИАТОР Изобретение относится к машиностроению, а именно к бесступенчатым фрикционным передачам, и может быть использовано в транспортных средствах.Известен торовый вариатор,содержащий рамку, смонтированные на ней с возможностью вращения две соосные чашки со сферическими рабочими поверхностями, взаимодействующие с чашками хордально установленные промежуточные ролики, связанные с рамкой посредствомшарниров, имеющих соответственно продольную и поперечную оси, и рычаги механизма управления перемещения роликов 11 . Недостатком известного вариатора являются значительные нагрузки на шарнир с продольной осью и рычаги управления, что обусловлено консольным расположением каждого иэ роликов относительно шарниров с продольной и поперечной осями соответственно.Цель изобретения - уменьшение веса и габаритов варнатора эа счет снижения нагрузок на рычаги управления и на шарнир, имеющий продольнуюось. Поставленная цель достигаетсятем, что каждый ролик расположен между шарнирами, имеющими соответственно продольную и поперечную оси.На фиг. 1 показан торовый вариатор, продольный разрез, на фиг. 2 -то же, поперечный разрез.Вариатор содержит рамку 1, смонтированные на ней с воэможностью вращения две соосные чашки 2 и 3 сосферическими рабочими поверхностями,взаимодействующие с указанными чашками хордально установленные проме жуточные ролики 4, связанные с рамкой 1 посредством шарниров 5 и 6,имеющих соответственно продольную0-0 и поперечную оси 0 -0 . Ролики4 имеют ось 7 главного вращения, ко торая с помощью люльки 8 связанас рамкой 1. Ролики 4 расположенымежду шарниром 5 с продольной осьюи точкой рычага 9 приложения равнодействующей силы, создаваемой гид роцилиндрами 10 механизма управления, которая гидравлически связанас гидроцилиндром 11 системы поджатия.Вариатор работает следующим обра зом.Механизм управления, воздействуя на гидроцилиндр 11, поджимает каждый ролик 4 к чашкам 2 и 3 с усилием, необходимым для передачи крутящего момента, и одновременно, воздействуя на гидроцилиндры 11 через рычаг 9, поворачивает ось 7 главного вращения ролика 4 относительно рамки 1, отклоняя ее из плоскости, общей с осью чашек 2 и 3, и вызывая тем самым перевод роликов 4 на изменение передаточного отношения. вариатора, При этом ось 7 главного вращения роликов 4 поворачивается вокруг шарниров 6 с поперечной осью 0 -0 . Расположение роликов 4 между шарнирами 5 и 6, имеющими соответственно продольную 0-0 и поперечную 0 -0 оси, снижает усилия на рычаги управления и на шарнир 5, имеющий продольную ось, что уменьшает вес и габариты вариатора. Формула изобретенияТоровый вариатор, содержащий рамку, смонтированные на ней с возможностью вращения две соосные чашки сосферическими рабочими поверхностями,взаимодействующие с чашками хордально установленные промежуточные ролики, связанные с рамкой посредствомшарниров, имеющих соответственнопродольную и поперечную оси, и рычагимеханизма управления перемещенияроликов, о т л и ч а.ю щ и й с ятем, что, с целью уменьшения веса игабаритов варидтора за счет снижения нагрузок на рычаги управленияи на шарнир, имеющий продольную ось,15 каждый ролик расположен между шарнирами, имеющими соответственно продольную и поперечную оси.Источники информации,принятые во внимание при экспертизещ 1. Авторское свидетельство СССР9503070, кл, Г 16 Н 15/36, 197679 б 571 бако Составитель В.Щ Техред И, Петк ректор С Щом Пчелин Редакто дписное Заказ Филиал ППП "Патент", г. ужгород, ул. Проектная, 4 749/53ВНИИПИпо де13035, Иос Тир сударстве м ичобрет а, Ж,ж 1015 По Ного комитета СССР ний и открытий аушская наб., д. 4/5
СмотретьЗаявка
2727170, 22.02.1979
ЛИПЕЦКИЙ ОРДЕНА ЛЕНИНА ТРАКТОР-НЫЙ ЗАВОД ИМ. ХХШ СЪЕЗДА КПСС
ГРИЦЕНКО ВЛАДИМИР ВАСИЛЬЕВИЧ, РАБИНКОВ БОРИС ИОСИФОВИЧ, СОБЧЕНКО БОРИС СЕРГЕЕВИЧ, ФРОЛОВ РУСЛАН ИВАНОВИЧ
МПК / Метки
МПК: F16H 15/36
Опубликовано: 15.01.1981
Код ссылки
