Преобразователь код-временной интервал

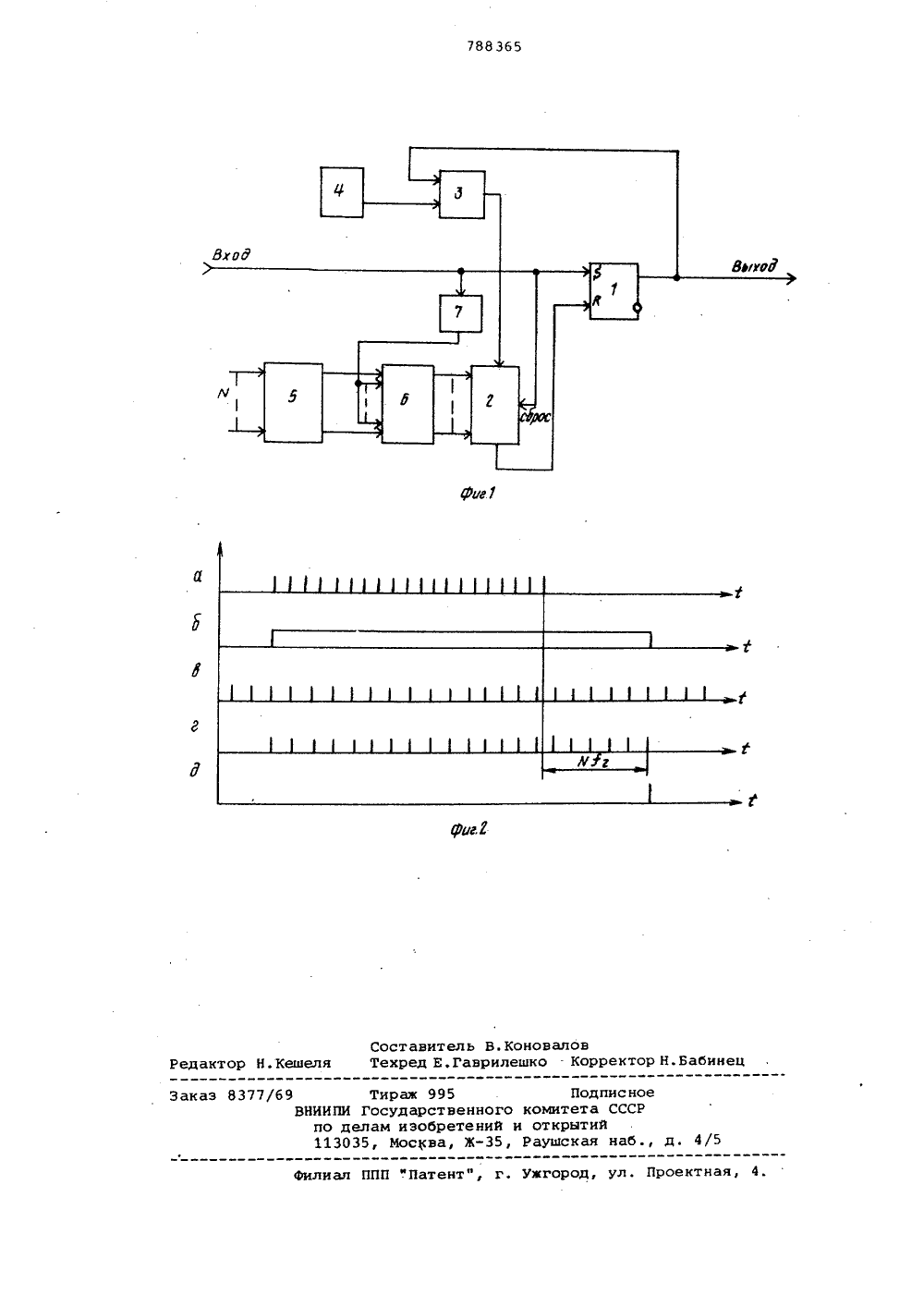

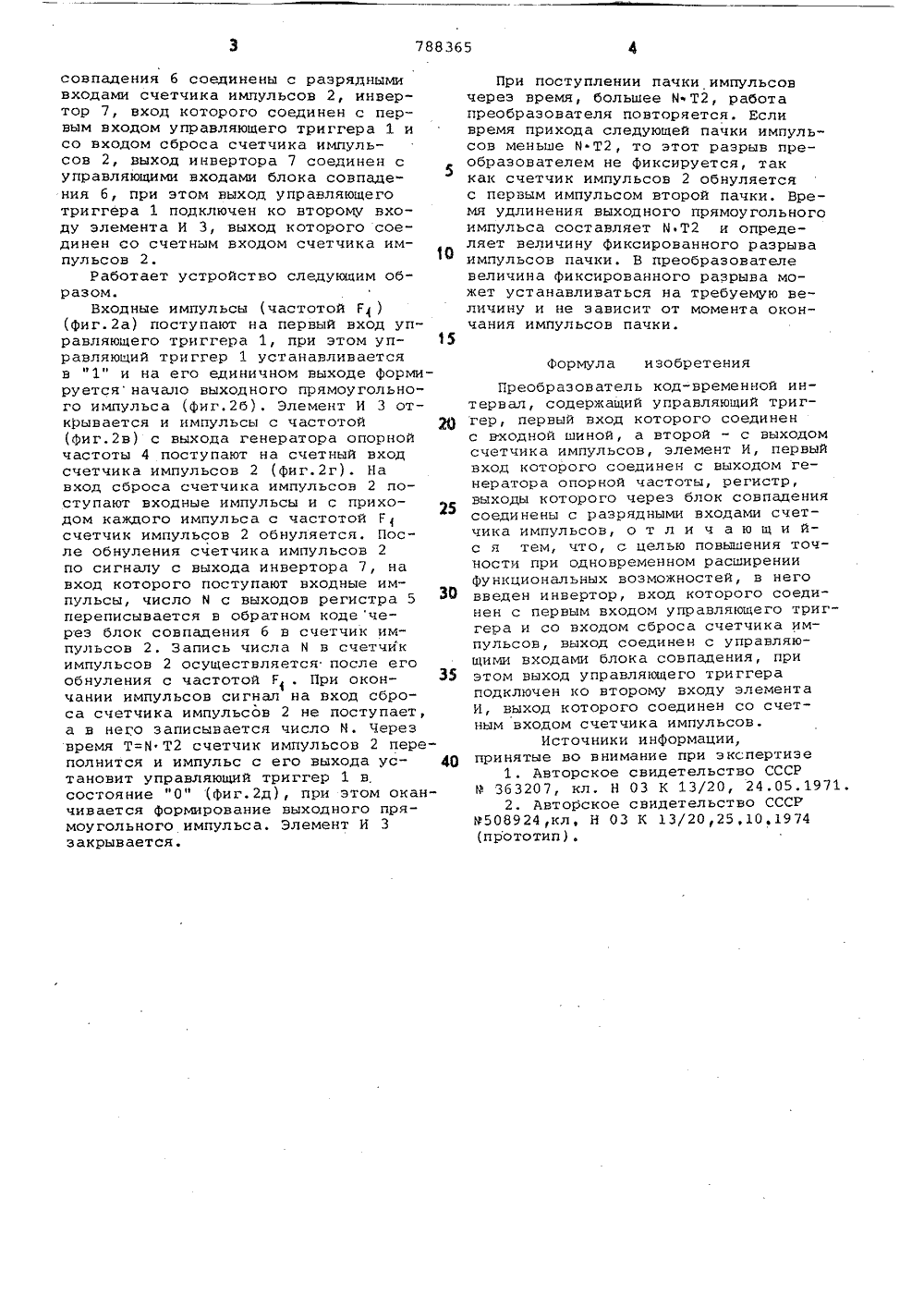

Союз Советскими Социалистнческик Республик(51)М, К Н 03 К Ъ/156 Н 03 К 13/20 Государственный комитет СССР по делам изобретений и открытий(54 ) ПРЕОБРАЗОВАТЕЛЬ КОД-ВРЕМЕННОЙ ИНТЕРВАЛ 1Изобретение относится к импульсной технике и может использоваться в автоматизированных системах управления.Известен преобразователь код-вре менной интервал, содержащий управляющий триггер, счетчик импульсов и элемент И, один вход которого соединен с выходом генератора импульсов(11.Однако этот преобразователь имеет 1 О низкую точность и ограниченные функциональные возможности. Известен также преобразователь код-временной интервал, содержащий 15 управляющий триггер, первый вход которого соединен с входной шиной, а второй с выходом счетчика импульсов, элемент И, первый вход которого соединен с выходом генератора опорной 2 О частоты, регистр, выходы которого через блок совпадения соединены с разрядными входами счетчика импульсов Г 2 .Однако этот преобразователь также 25 имеет низкую точность и ограниченные функциональные воэможности.Цель изобретения - повышение точности при одновременном расширении функциональных возможностей. 30 2Цель достигается тем, что в преобразователь код-временной интервал,содержащий управляющий триггер, первый вход которого соединен с входнойшиной, а второй с выходом счетчикаимпульсов, элемент И, первый вход которого соединен с выходом генератораопорной частоты, регистр, выходы которого через блок совпадения соединены с разрядными входами счетчика импульсов, введен инвертор, вход которого соединен с первы л входом управляющего триггера и со входом сбросасчетчика импульсов, выход соединен суправляющими входами блока совпадения, при этом выход управляющего триггера подключен ко второму входу элемента И, выход которого соединен сосчетным входам счетчика импульсов.На фиг. 1 приведена структурнаяэлектрическая схема преобразователя;на фиг. 2 - диаграммы,Преобразователь код-временной интервал содержит управляющий триггер 1, первый вход которого соединенс входной шиной, а второй - с выходом счетчика импульсов 2, элемент ИЗ,первый вход которого соединен с выходом генератора опорной частоты 4,регистр 5, выходы которого через блоксовпадения 6 соединены с разряднымивходами счетчика импульсов 2, инвертор 7, вход которого соединен с первым входом управляющего триггера 1 исо входом сброса счетчика импульсов 2, выход инвертора 7 соединен суправляющими входами блока совпадения б, при этом выход управляющеготриггера 1 подключен ко второму входу элемента И 3, выход которого соединен со счетным входом счетчика импул ьсов 2.Работает устройство слецующим образом.Входные импульсы (частотой Г,(Фиг.2 а) поступают на первый вход управляющего триггера 1, при этом управляющий триггер 1 устанавливаетсяв "1" и на его единичном выходе формируется начало выходного прямоугольного импульса (фиг.26). Элемент И 3 открывается и импульсы с частотой 20(фиг,2 в) с выхода генератора опорнойчастоты 4 поступают на счетный входсчетчика импульсов 2 (фиг.2 г). Навход сброса счетчика импульсов 2 поступают входные импульсы и с приходом каждого импульса с частотой Гсчетчик импульсов 2 обнуляется. После обнуления счетчика импульсов 2по сигналу с выхода инвертора 7, навход которого поступают входные импульсы, число М с выходов регистра 5переписывается в обратном кодечерез блок совпадения 6 в счетчик импульсов 2. Запись числа М в счетчикимпульсов 2 осуществляется после егообнуления с частотой Е . При окончании импульсов сигнал на вход сброса счетчика импульсов 2 не поступает,а в него записывается число М. Черезвремя Т=М Т 2 счетчик импульсов 2 переполнится и импульс с его выхода ус Отановит управляющий триггер 1 в,состояние "0" (Фиг.2 д), при этом оканчивается формирование выходного прямоугольного импульса. Элемент И 3закрывается. При поступлении пачки импульсов через время, большее М Т 2, работа преобразователя повторяется. Если время прихода следующей пачки импульсов меньше М Т 2, то этот разрыв преобразователем не фиксируется, так как счетчик импульсов 2 обнуляется с первым импульсом второй пачки, Время удлинения выходного прямоугольного импульса составляет МТ 2 и определяет величину Фиксированного разрыва импульсов пачки. В преобразователе величина Фиксированного разрыва может устанавливаться на требуемую величину и не зависит от момента окончания импульсов пачки. Формула изобретенияПреобразователь код-временной интервал, содержащий управляющий триггер, первый вход которого соединенс входной шиной, а второй - с выходомсчетчика импульсов, элемент И, первыйвход которого соединен с выходом генератора опорной частоты, регистр,выходы которого через блок совпадениясоединены с разрядными входами счетчика импульсов, о т л и ч а ю щ и йс я тем, что, с целью повышения точности при одновременном расширениифункциональных возможностей, в неговведен инвертор, вход которого соединен с первым входом управляющего триггера и со входом сброса счетчика импульсов, выход соединен с управляющими входами блока совпадения, приэтом выход управляющего триггераподключен ко второму входу элементаИ, выход которого соединен со счетным входом счетчика импульсов.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРР 363207, кл, Н 03 К 13/20, 24,05.1971.2, Авторское свидетельство СССР9508924,кл, Н 03 К 13/20,25,10,19747883654 ие 1Составитель В.Коновалов Редактор Н.Кешеля Техред Е,Гаврилешко - Корректор Н.Бабинец Заказ 8377/69 Тираж 995 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5 филиал ППП ".Патент", г. Ужгород, ул. Проектная, 4.
