Устройство для формирования пачек импульсов

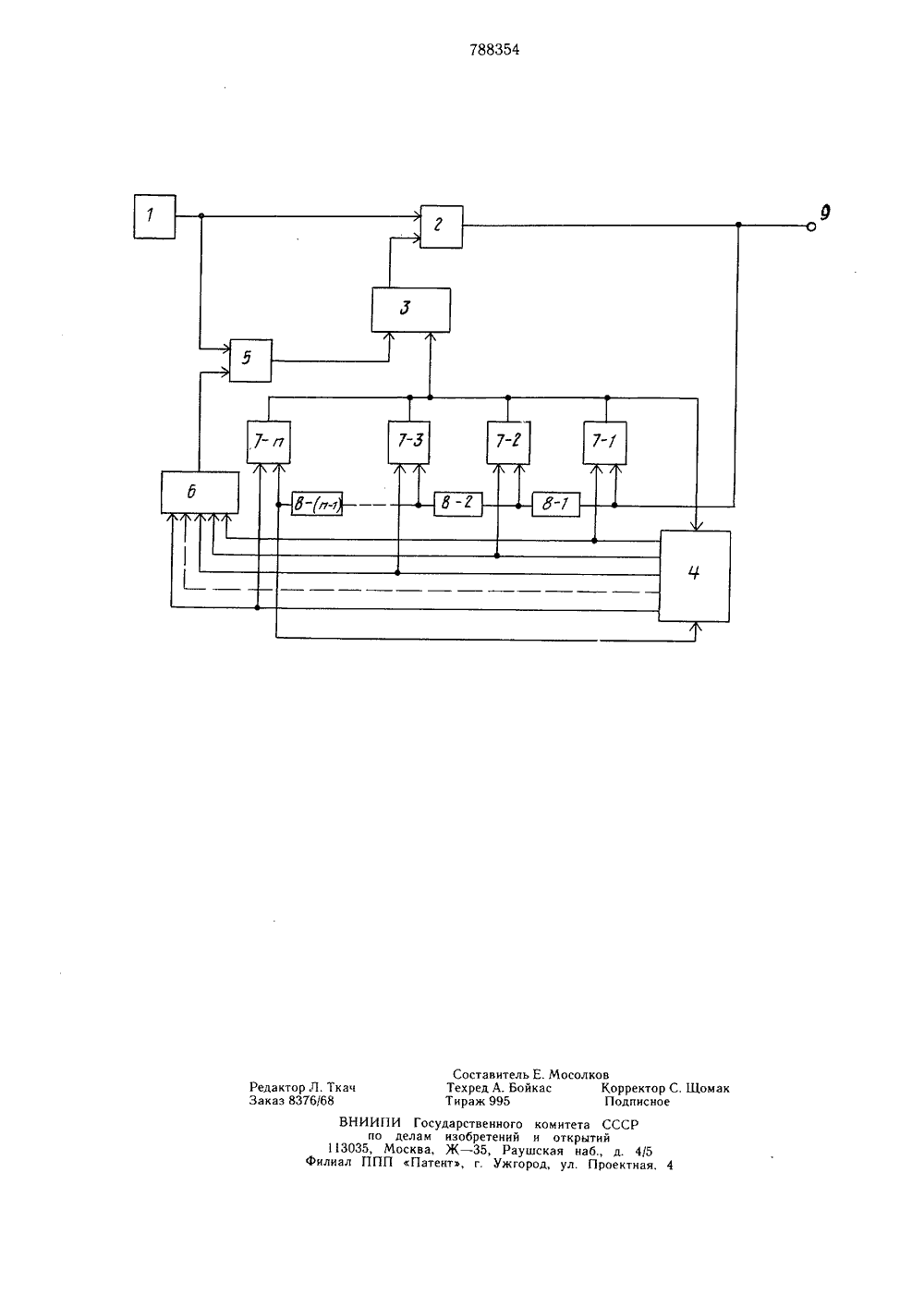

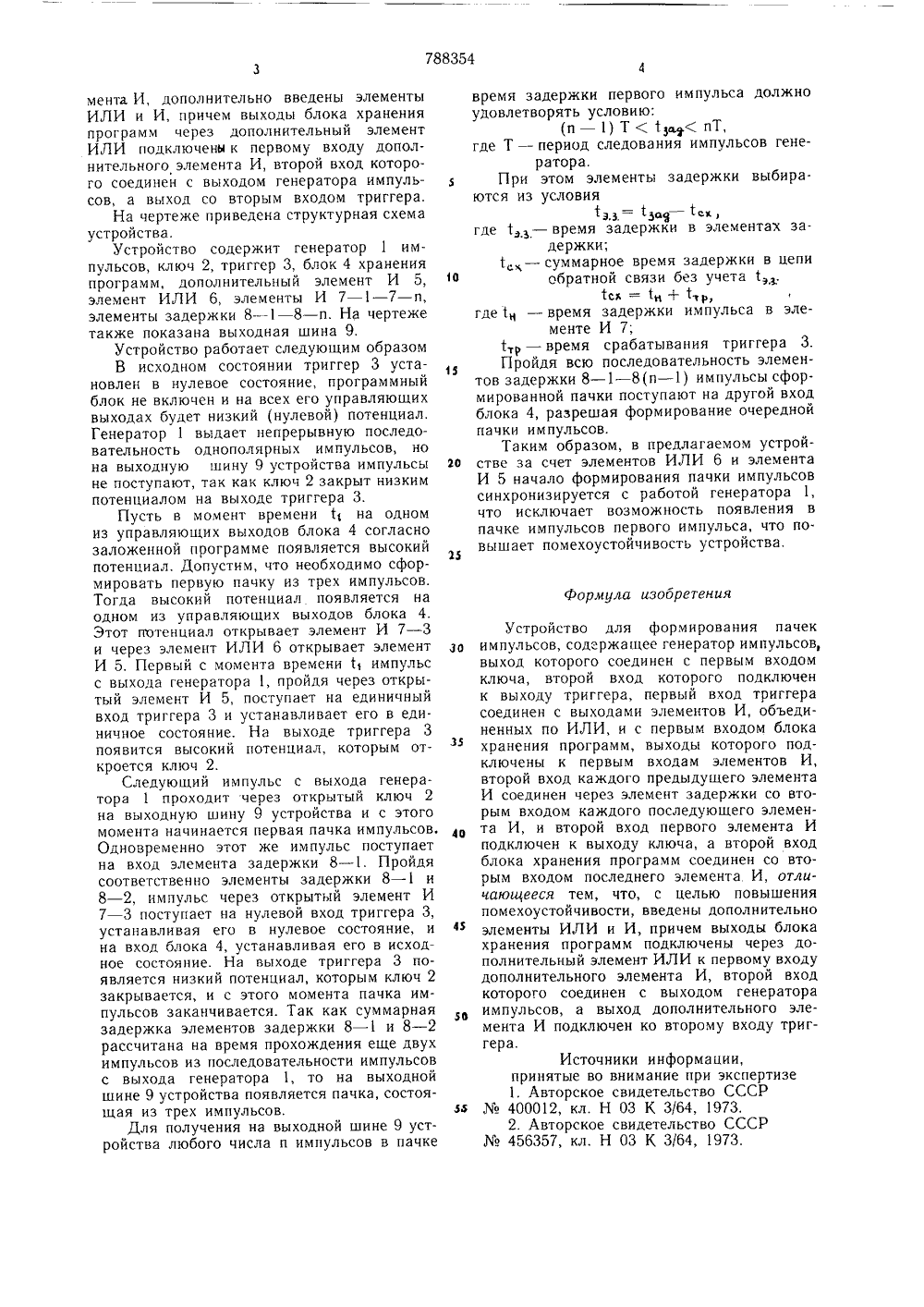

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликпо делам изобретений и открытий(54) УСТРОИСТВО ДЛЯ ФОРМИРОВАНИЯ Г 1 АЧЕК ИМПУЛЬСОВИзобретение относится к импульсной технике и может быть использовано в устройствах электронной вычислительной техники и в задающих программных устройствах автоматики.Известно устройство для формирования серий (пачек) импульсов, содержащее генератор непрерывной последовательности импульсов, ключевое устройство, триггеры, счетчик импульсов, программное устройство для задания параметров серий (пачек) импульсов, группы вентилей и логических схем 11).Это устройство позволяет формировать пачки импульсов с различными заданными параметрами, но характеризуется относительно невысокой надежностью работы и относительно большой сложностью.Наиболее близким к предлагаемому изобретению является устройство для формирования серий импульсов, содержащее генератор импульсов, ключевое устройство, счетчик импульсов, группу элементов И, блок хранения программы и триггер. Это устройство также позволяет формировать серии с заданным числом импульсов, определяемым заложенной в блоке хранения програм.мой 121.Однако данное устройство обладает сравнительно невысокой помехоустойчивостью работы из-за возможности появления в пач ке импульсов неполных обрезанных импульсов.Цель изобретения - повышение помехоустойчивости работы устройства для формирования пачек импульсов.1 ОЦель достигается тем, что в устройстводля формирования пачек импульсов, содержащее генератор импульсов, выход которого соединен с первым входом ключа, второй вход которого подключен к выходу триггера, первый вход триггера соединен с выходами 1 элементов И, объединенных по ИЛИ, и спервым входом блока хранения программ, выходы которого подключены к первым входам элементов И, второй вход каждого предыдущего элемента И соединен со вторым входом последующего элемента И через о элемент задержки, а второй вход первогоэлемента И подключен к выходу ключа, второй вход блока хранения программ соединен со вторым входом последнего эле 788354мента И, дополнительно введены элементы ИЛИ и И, причем выходы блока хранения программ через дополнительный элемент ИЛИ подключен к первому входу дополнительного элемента И, второй вход которого соединен с выходом генератора импульсов, а выход со вторым входом триггера.На чертеже приведена структурная схема устройства.Устройство содержит генератор 1 импульсов, ключ 2, триггер 3, блок 4 хранения программ, дополнительный элемент И 5, элемент ИЛИ 6, элементы И 7 - 1 - 7 - п, элементы задержки 8 - 1 - 8 - п. На чертеже также показана выходная шина 9.Устройство работает следующим образом В исходном состоянии триггер 3 установлен в нулевое состояние, программный блок не включен и на всех его управляющих выходах будет низкий (нулевой) потенциал. Генератор 1 выдает непрерывную последовательность однополярных импульсов, но на выходную шину 9 устройства импульсы не поступают, так как ключ 2 закрыт низким потенциалом на выходе триггера 3.Пусть в момент времени 11 на одном из управляющих выходов блока 4 согласно заложенной программе появляется высокий потенциал. Допустим, что необходимо сформировать первую пачку из трех импульсов. Тогда высокий потенциал появляется на одном из управляющих выходов блока 4. Этот потенциал открывает элемент И 7 - 3 и через элемент ИЛИ 6 открывает элемент И 5. Первый с момента времени 1 импульс с выхода генератора 1, пройдя через открытый элемент И 5, поступает на единичный вход триггера 3 и устанавливает его в единичное состояние. На выходе триггера 3 появится высокий потенциал, которым откроется ключ 2.Следующий импульс с выхода генератора 1 проходит через открытый ключ 2 на выходную шину 9 устройства и с этого момента начинается первая пачка импульсов, Одновременно этот же импульс поступает на вход элемента задержки 8 - 1, Пройдя соответственно элементы задержки 8 - 1 и 8 - 2, импульс через открытый элемент И 7 - 3 поступает на нулевой вход триггера 3, устанавливая его в нулевое состояние, и на вход блока 4, устанавливая его в исходное состояние. На выходе триггера 3 появляется низкий потенциал, которым ключ 2 закрывается, и с этого момента пачка импульсов заканчивается. Так как суммарная задержка элементов задержки 8 - 1 и 8 - 2 рассчитана на время прохождения еще двух импульсов из последовательности импульсов с выхода генератора 1, то на выходной шине 9 устройства появляется пачка, состоящая из трех импульсов.Для получения на выходной шине 9 устройства любого числа и импульсов в пачке время задержки первого импульса должноудовлетворять условию:(п - 1 ) Т ( 1 уа( пТ,где Т - период следования импульсов генератора,При этом элементы задержки выбираются из условияТз з = 1 а 1 сх,где 1 з - время задержки в элементах задержки;1, - суммарное время задержки в цепи1 О обратной связи без учета (,д.(с = 1 н+ 1,р,где 1 н - время задержки импульса в элементе И 7;(р - время срабатывания триггера 3.15Пройдя всю последовательность элементов задержки 8 - 1 - 8(п - 1) импульсы сформированной пачки поступают на другой входблока 4, разрешая формирование очереднойпачки импульсов.Таким образом, в предлагаемом устрой 2 о стве за счет элементов ИЛИ 6 и элементаИ 5 начало формирования пачки импульсовсинхронизируется с работой генератора 1,что исключает возможность появления впачке импульсов первого импульса, что повышает помехоустойчивость устройства,25 Формула изобретенияУстройство для формирования пачек зо импульсов, содержащее генератор импульсов,выход которого соединен с первым входом ключа, второй вход которого подключен к выходу триггера, первый вход триггера соединен с выходами элементов И, объединенных по ИЛИ, и с первым входом блока хранения программ, выходы которого подключены к первым входам элементов И, второй вход каждого предыдущего элемента И соединен через элемент задержки со вторым входом каждого последующего элемен О та И, и второй вход первого элемента Иподключен к выходу ключа, а второй вход блока хранения программ соединен со вторым входом последнего элемента. И, отличающееся тем, что, с целью повышения помехоустойчивости, введены дополнительно 4 элементы ИЛИ и И, причем выходы блокахранения программ подключены через дополнительный элемент ИЛИ к первому входу дополнительного элемента И, второй вход которого соединен с выходом генератора импульсов, а выход дополнительного элемента И подключен ко второму входу триггера.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР54400012, кл. Н 03 К 3/64, 1973.2. Авторское свидетельство СССР456357, кл. Н 03 К 3/64, 1973.188354 Составитель Е. МосолковТехред А. Бойкас Корректор С. Щомак Тираж 995 Подписное Редактор Л. ТкачЗаказ 837668 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная. 4
