Устройство для воспроизведения фазоманипулированных сигналов

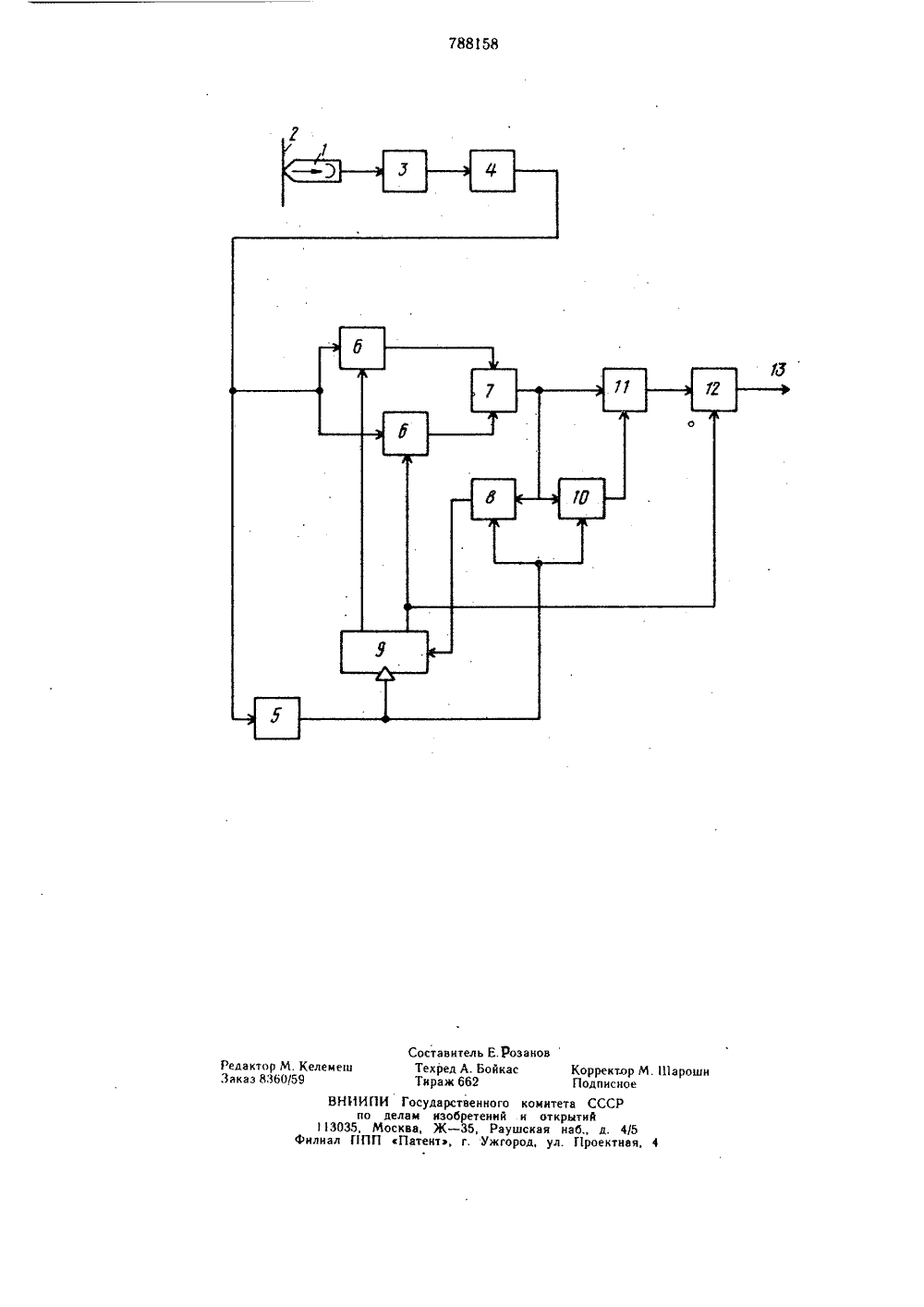

по делам нзобретеннй н отнрытнй(54) УСТРОЙСТВО ДЛЯ ВОСПРОИЗВЕДЕНИЯ ФАЗОМАНИПУЛИРОВАННЫХ СИГНАЛОВИзобретение относится к магнитной записи, а именно к устройствам для воспроизведения фазоманипулированных сигналов.Известное устройство для воспроизведения фазоманипулированных сигналов, содержащее воспроизводящую головкусмонтированную с возможностью сопряженияс магнитной лентой и соединенную черезусилитель-ограничитель с генератором синхрониэирующих импульсов и с преобразователем рез ул ьтата восп роизведени я, обес.печивает в процессе воспроизведения восстановление цифровой. информации, записанной на магнитной ленте 11,Недостаток известного устройства состоит в том, что оно не позволяет обеспечить воспроизведения фазоманипулированных сигналов, записанных с высокой плот.ностью.Известно также устройство для воспроизведения фазоманипулированных сигналов,содержащее воспроизводящую головку, смонтированную с возможностью сопряжения с ромагнитной лентой и соединенную через дифференциатор с усилителем-ограничителем,подключенным ко входу генератора син.хронизирующих импульсов и ко входам интеграторов, выполненных со входами и подключенных ко входам компаратора, и выходную шину, позволяющее обеспечить воспроизведение фаэоманипулированных сигналов, записанных с относительно высокой плотностью 2.Недостаток подобного устройства состо. ит в значительной погрешности результата воспроизведения фазоманипулированных сигналов.Цель изобретения - уменьшение погрешности результата воспроизведения фазоманипулированных сигналов,Это достигается за счет того, что в устройство для воспроизведения фаэоманипулированных сигналов введены счетчик по мо. дулю три, подсоединенный к выходу компа. ратора, К-Ь-Т-триггер, тактирующий вход которого подсоеинеи к выходу генератора синхронизирующих импульсов, а выходы - ко входам сброса интеграторов, и включенные последовательно В.триггер, логичес. кий элемент Исключающее ИЛИ и логический элемент И, причем логический эле. мент И подсоединен к выходной шине и к одному иэ выходов К- Т-триггера, К-вход которого подключен к выходу счетчика по88158 Формула изобретения модулю трн, подсоединенного тактирующим входом к выходу генератора синхронизирующих импульсов, соединенному с тактирующим входом Р-триггера, информационный вход которого подсоединен к выходу компаратора, соединенному со входом логического элемента Исключающее ИЛИ,На чертеже показано предлагаемое устройство (один из возможных вариантов). Устройство содержит воспроизводящую головку 1, смонтированную с возможностью сопряжения с магнитной лентой 2 и соединенную через дифференциатор 3 со входом усилителя-ограничителя 4. Выход усилите. ля-ограничителя 4 подключен ко входу генератора 5 синхронизирующих импульсов и ко входам интеграторов 6, выполненных со входами сброса и подключенных ко входам компаратора 7, Устройство содержит также счетчик 8 по модулю три и Й-Ь-Т- триггер 9, тактирующий вход которого подсоединен к выходу генератора 5 синхронизирующнх импульсов, а выходы - ко входам сброса интегратора 6, при этом Й-выход Й-Т-триггера 9 подключен к выходу счетчика 8 по модулю три, тактирующий вход которого подсоединен к выходу генератора 5 сннхронизирующих импульсов.Кроме того устройство включает включенные последовательно Р-триггер 1 О, логический элемент Исключающее ИЛИ 11 и логический элемент И 12. При этом последний подключен к выходной шине 13 цифровой информации и к одному из выходов Й-Ь Т-триггера 9, а тактирующий вход Р-триггера 10 - к выходу генератора 5 синхронизнрующих импульсов. Информационный вход Р-триггера 10 подсоединен к выходу компаратора 7, соединенному со входом логического элемента Исключаю. щее ИЛИ 11.В устройстве результат дифференцирования и ограничения воспроизведенного фазоманипулированного сигнала поступает на интеграторы 6, сбрасываемые положительными фронтами импульсов, вырабатываемых Й-Ь-Т-триггером 9, Результаты интегрирования в интеграторах й сравниваются компаратором 7. С выхода компаратора 7 сигнал подается на логический элемент Исключающее ИЛИ 11, на который поступает также сигнал с Р-триггера О. Логический элемент Исключающее ИЛИ 11 про.изводит сложение по модулю два,Использование предлагаемого изобретез ния в значительной степени уменьшает по.грешность результата воспроизведения фазоманипулированных сиглналов. Устройство для воспроизведения фазоманипулированных сигналов, содержащеевоспроизводящую головку, смонтированнуюс возможностью сопряжения с магнитнойлентой и соединенную через дифференциатор с усилителем-ограничителем, подключенным ко входу генератора синхронизирующих импульсов .и ко входам интеграторов,выполненных со входами сброса и подключенных ко входам компаратора, и выходнуюшину, отличающееся тем, что, с целью уменьшения погрешности результата воспроизведения фазоманипулнрованных сигналов, внего введены счетчик по модулю три, подсоединенный к выходу компаратора, ЙТтриггер, тактирующий вход которого подсоединен к выходу генератора синхронизирующнх импульсов, а выходы - ко входамсброса интеграторов, и включенные последовательно Р-триггер, логический элемент Исключающее ИЛИ и логическийф элемент И, причем логический элемент Иподсоединен к выходной шине и к одномунз выходов Й-Ь-Т-триггера, Й-вход которого подключен к выходу счетчика по модулю три, подсоединенного тактирующимвходом к выходу генератора синхронизирующих импульсов, соединенному с тактируюшим входом Р-триггера, информационныйвход которого подсоединен к выходу компаратора, соединенному со входом логического элемента Исключающее ИЛИ.4 ф Источ и информацпринятые во внимание при экспертизе1, Патент США3699554, кл. 340 -174,1, 1972,2. Авторское свидетельство СССР593238. кл. б 11 В 5/09, 1976 (про.тти,т 1Редактор М. Келемеш Заказ 8360/59 Составитель Е.Розанов Техред А. Бойкас Коррект.ор М. 111 ароши Тираж 662 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Г 1 роектная, 4
