Элеватор

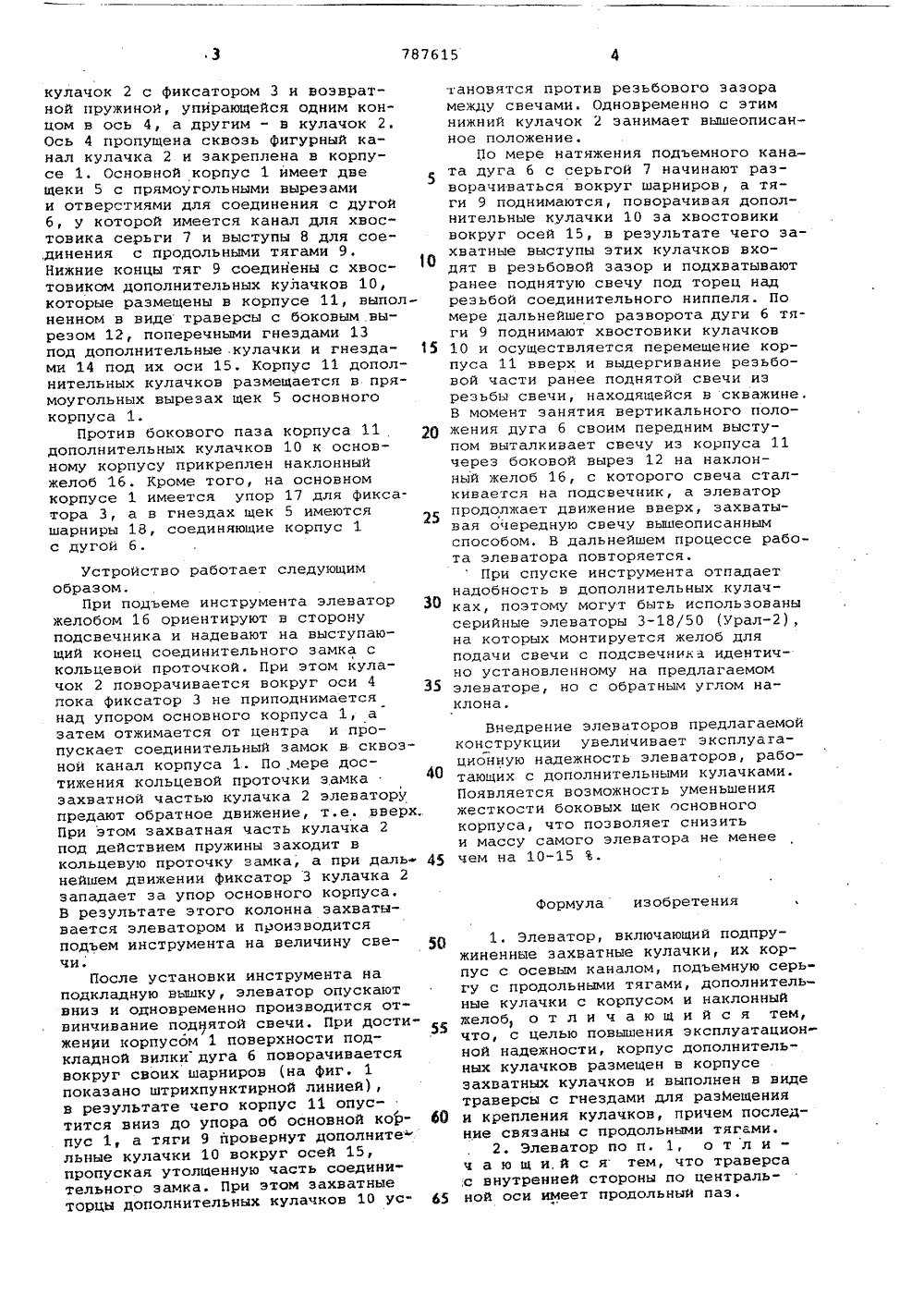

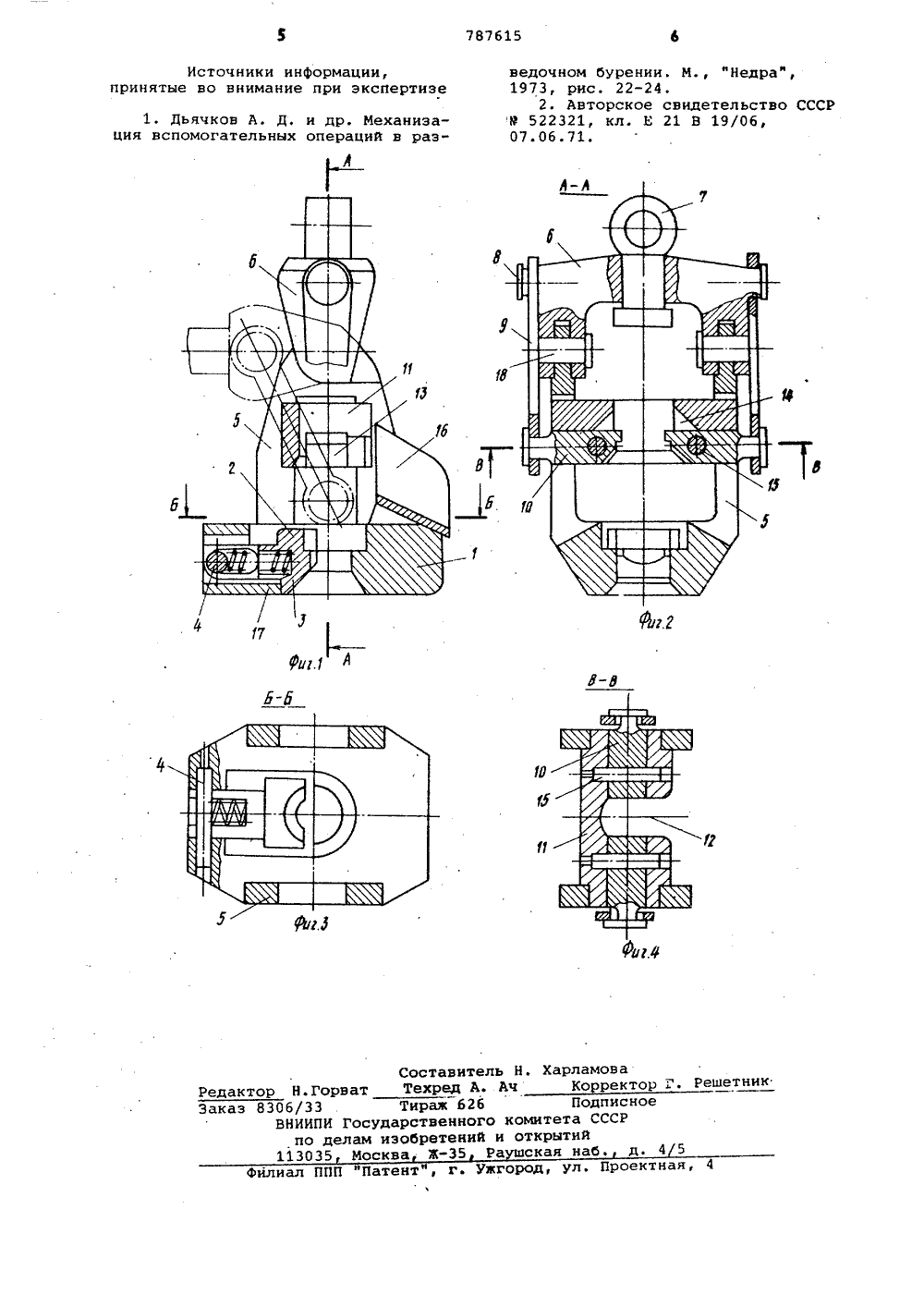

О ПСоюз СоветскихСоциалистическихРвспублик ИСАНИЕИЗОБРЕТЕНИЯ и 87615 Ф(23) Приоритет -Е 21 В 19/10 Государственный комитет СССР во делам изобретений н открытийРЗ) УДК 622233 7(088 8) Опубликовано 1 Ы 280, Бюллетень Ио 46 Дата опубликования описания 17, 12. 80(71) Заявитель Казахский политехнический институт им. В. И. Ленина(э 4) ЭЛЕВАТОР Элеватор имеет основной корпус 1 со сквозным и боковым каналами. В боковом канале размещен захватной Изобретение относится к горномуделу, а именно к элеваторам, применяемым при бурении скважин,Известны элеваторы, включающие корпуса, подпружиненные захватным кулачком, взаимодействующие с копирнымиустройствами, применяемые при бурении для производства спуско-подьемных операций Г 13.Однако во время отвинчивания поднятой свечи такой элеватор долженнаходиться в верхнем положении дляпереноса свечи на подсвечник послеотвинчивания, При такой органиэациипуско-подъемных операций затрачивается много времени.Известен также элеватор, включающий основной корпус с осевым каналом,подпружиненные захватные кулачкис рычагами, соединенными с копиром, 20подъемную серьгу с продольными тягами, дополнительные кулачки с корпусом и наклонный желоб, обеспечивающий совмещение по времени опеРацииспуска порожнего элеватора с отвинчиванием поднятой свечи и последующим удалением ее от устья скважины 2 .Однако у этого элеватора дополни.тельные кулачки расположены на от дельных корпусах, размещенных на щеках основного корпуса. Это снижает эксплуатационную надежность элеватора, так как при недостаточной жесткости щек корпуса могут быть случаи урона свечи с дополнительных кулачков. Поэтому приходится увеличивать жесткость щек путем утолщения их,Цель изобретения - повышение эксплуатационной надежности элеватора.Указанная цель достигается тем, что корпус дополнительных кулачков размещен в корпусе захватных кулачков и выполнен в виде траверсы с гне здами, для размещения и крепления кулачков, причем последние связаны с продольными тягами, а также тем, что траверса с внутренней стороны по центральной оси имеет продольный паз.На фиг. 1 показан элеватор, общий вид; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - сечение Б-Б на фиг. 1; на фиг. 4 - сечение В-В иа фиг. 2.кулачок 2 с фиксатором 3 и возвратной пружиной, упирающейся одним концом в ось 4, а другим - в кулачок 2,Ось 4 пропущена сквозь фигурный канал кулачка 2 и закреплена в корпусе 1. Основной корпус 1 имеет двещеки 5 с прямоугольными вырезамии отверстиями для соединения с дугойб, у которой имеется канал для хвостовика серьги 7 и выступы 8 для сое,динения с продольными тягами 9.Нижние концы тяг 9 соединены с хвостовиком дополнительных кулачков 10,которые размещены в корпусе 11, выполненном в виде траверсы с боковым .вырезом 12, поперечными гнездами 13под дополнительные, кулачки и гнездами 14 под их оси 15, Корпус 11 дополнительных кулачков размещается в прямоугольных вырезах щек 5 основногокорпуса 1Против бокового паза корпуса 11дополнительных кулачков 10 к основному корпусу прикреплен наклонныйжелоб 16. Кроме того, на основномкорпусе 1 имеется упор 17 для фиксатора 3, а в гнездах щек 5 имеются25шарниры 18, соединяющие корпус 1с дугой б,Устройство работает следующимобразом,При подъеме инструмента элеватор Зожелобом 16 ориентируют в сторонуподсвечника и надевают на выступающий конец соединительного замка скольцевои проточкой. При этом кулачок 2 поворачивается вокруг оси 4пока фиксатор 3 не приподнимаетсянад упором основного корпуса 1, азатем отжимается от центра и пропускает соединительный замок в сквозной канал корпуса 1. По,мере достижения кольцевой проточки замказахватной частью кулачка 2 элеваторупредают обратное движение, т.е. вверх.При этом захватная часть кулачка 2под действием пружины заходит вкольцевую проточку замка, а при даль 4нейшем движении фиксатор 3 кулачка 2западает за упор основного корпуса,В результате этого колонна захватывается элеватором и производитсяподъем инструмента на величину све- щочи.После установки инструмента наподкладную вышку, элеватор опускаютвниз и одновременно производится отвинчивание подятой снечи. При достижении корпусом 1 поверхности подкладной вилки дуга б поворачиваетсявокруг своих шарниров (на фиг, 1показано штрихпунктирной линией),в результате чего корпус 11 опустится вниз до упора об основной кор- бОпус 1, а тяги 9 провернут дополните 4льные кулачки 10 вокруг осей 15,пропуская утолщенную часть соединительного замка. При этом захватныеторцы дополнительных кулачков 10 ус танонятся против резьбового зазорамежду свечами. Одновременно с этимнижний кулачок 2 занимает нышеописанное положение.По мере натяжения подъемного каната дуга 6 с серьгой 7 начинают разворачиваться вокруг шарниров, а тяги 9 поднимаются, поворачивая дополнительные кулачки 10 за хвостовикивокруг осей 15, в результате чего захватные выступы этих кулачков входят в резьбовой зазор и подхнатываютранее поднятую свечу под торец надрезьбой соединительного ниппеля. Помере дальнейшего разворота дуги б тяги 9 поднимают хвостовики кулачков10 и осуществляется перемещение корпуса 11 вверх и выдергивание резьбовой части ранее поднятой свечи изрезьбы свечи, находящейся в скважине.В момент занятия вертикального положения дуга 6 своим передним выступом выталкивает свечу из корпуса 11через боковой вырез 12 на наклонный желоб 16, с которого свеча сталкивается на подсвечник, а элеваторпродолжает движение вверх, захватывая очередную свечу вышеописаннымспособом. В дальнейшем процессе рабата элеватора повторяется.При спуске инструмента отпадаетнадобность н дополнительных кулачках, поэтому могут быть использованысерийные элеваторы 3-18/50 (Урал),на которых монтируется желоб дляподачи свечи с подсвечника идентично установленному на предлагаемомэлеваторе, но с обратным углом наклона,Внедрение элеваторов предлагаемой конструкции увеличивает эксплуатационную надежность элеваторов, работающих с дополнительными кулачками. Появляется воэможность уменьшения жесткости боковых щек основного корпуса, что позволяет снизить и массу самого элеватора не менее чем на 10-15 .Формула изобретения1, Элеватор, включающий подпружиненные захватные кулачки, их корпус с осевым каналом, подъемную серьгу с продольными тягами, дополнительные кулачки с корпусом и наклонный желоб о т л и ч а ю щ и й с я тем,)что, с целью повышения эксплуатационной надежности, корпус дополнительных кулачков размещен в корпусе захватных кулачков и выполнен в виде траверсы с гнездами для размещения и крепления кулачков, причем последние связаны с продольными тягами.2. Элеватор по и, 1, о т л ич а ю щ и, й с я тем, что траверса ,с внутренней стороны по центральной оси имеет продольный паз.787615 ведочном бурении. М., "Недра",1973, рис. 22-24,2. Авторское свидетельство СССРР 522321, кл. Е 21 В 19/06,07.0671. Источники информации,принятые во внимание при экспертизе1. Дьячков А. Д, и др. Механизация вспомогательных операций в раэХарламова Корректор Г. Решетник итель Нед А. АчБ 26ного комииий и о5 Ра Редак ака илиад ППП "Патент", г. Ужгород, ул. Проектна Соста Н.Горват Техр б/33 Тираж НИИПИ Государстве по делам иэобрет 13035 Москва Ж Подписноетета СССРрытийая наб. д.
