Дальномерная насадка к геодезическому инструменту
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 78569
Автор: Пугачев
Текст

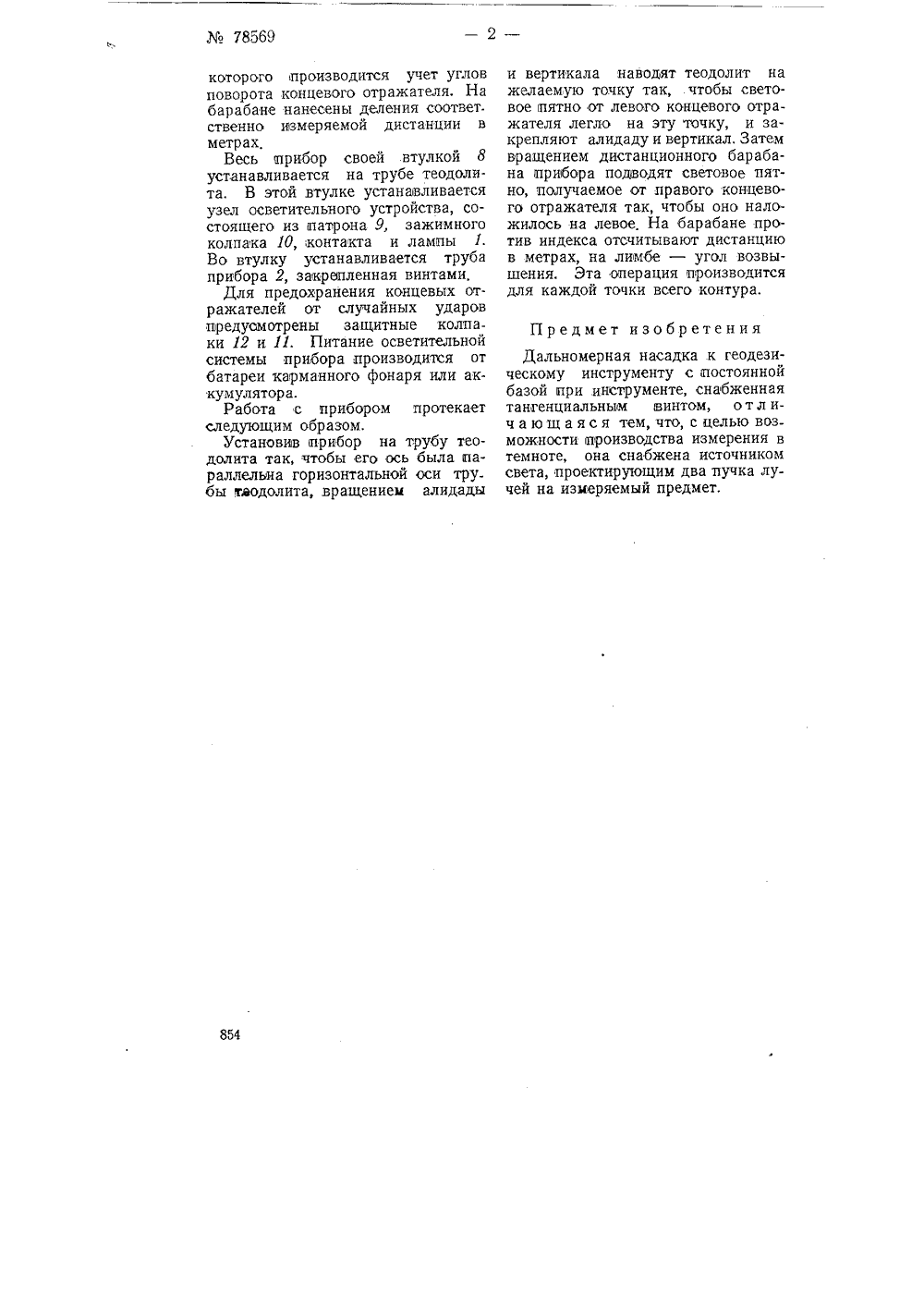

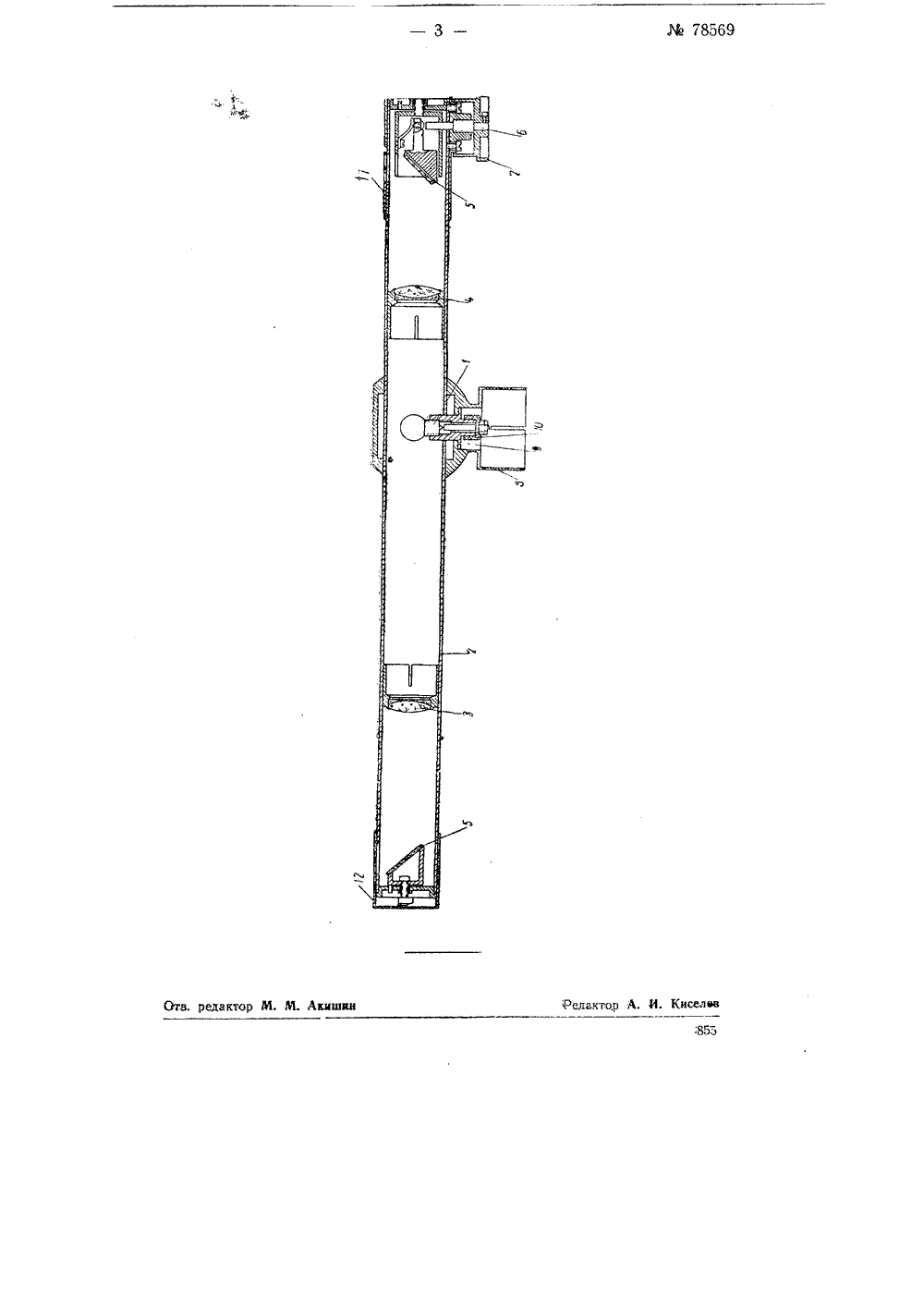

Класс 42 с, 15 ЭЙ 78569 СССР ТЕНИ И ОРСКО К СВИДЕТЕЛЬ с угачев НАСАДКА К ГЕОДЕИНСТРУМЕНТУ ЬНОМ ия явлено 10 июня 1948 года в Ко при Совете Министр Опубликовано 28Известные дальномерные насадки к геодезическим инструментам, пред. назначенные для измерения расстояний при наведении зрительной трубы на рейку, работающие при наличии дальномерных реек, расположенных над точками, до которых определяется расстояние от точки стояния инструмента, требуют при работе в условиях темноты дополни тельного освещения.Предлагаемая насадка дает возможность определять расстояния до всех видимых точек какого-либо контура с одной точки стояния без применения реек, что имеет значение, например, в практике марк шейдерской службы. В комбинации с обычным теодолитом насадка позволяет определять полярные коор. динаты по горизонту в пределах от 0 до 360 и по вертикали в пределах от - 45 до +90, необходимых, например, при обмере камерных пустот и горных выработок.На чертеже изображен общий вид дальномерной насадки в разрезе.Световой поток от лампы 1, расположенной в средней части основной трубы прибора 2, идет в две митет по изобретениямв СССР за379875февраля 1950 года самостоятельные оптические проекционные системы.Каждая система состоит из объек тина 3, 4 и отражателя б. Один отражатель (левый) устанавливается неподвижно под углом 45 к оси трубы, Другой отражатель (правый) может качаться вокруг оси, лежащей в плоскости отражающей поверхности, Отразившись от отражателей, световой поток пойдет в пространство двумя параллельными пучками лучей под угловом 90 к оси прибора. Таким образом, получим на экране два изображения светящегося тела (нить лампы) на расстоянии, равном базе прибора. Вра щая подвижной отражатель вокруг своей оси, можно наложить одно изображение светящегося тела на другое Зная угол 1 поворота и зная базу прибора, решением прямоугольного треугольника можно опре. делить дистанцию до экрана или до желаемого ооъекта.Конструкция насадки позволяет этого расчета в пределах заданных дистанций не делать, так как для этого предусмотрен тангенциальный винт б с барабаном 7, посредством85378569 854 которого производится учет углов поворота концевого отражателя. На барабане нанесены деления соответ. ственно измеряемой дистанции в метрах,Весь прибор своей .втулкой 8 устанавливается на трубе теодолита. В этой втулке устанавливается узел осветительного устройства, состоящего из патрона 9, зажимного колпака 10, контакта и ламны 1. Во втулку устанавливается труба прибора 2, закрепленная винтами,Для предохранения концевых отражателей от случайных ударов предусмотрены защитные колпаки 12 и 11. Питание осветительной системы прибора производится от батареи карманного фонаря или аккумулятораа.Работа с прибором протекает следующим образом.Установвв арибор на трубу теодолита так, чтобы его ось была параллельна горизонтальной оси тру. бы теодолита, вращением алидады и вертикала наводнят теодолит на желаемую точку так, чтобы световое пятно от левого концевого отражателя легло на эту точку, и закрепляют алидаду и вертикал, Затем вращением дистанционного барабана прибора подводят световое пятно, получаемое от правого концевого отражателя так, чтобы оно наложилось на левое На барабане против индекса отсчитывают дистанцию в метрах, на лимбе - угол возвышения. Эта операция производится для каждой точки всего контура,Предмет изобретения Дальномерная насадка к геодезическому инструменту с аостоянной базой при инструменте, снабженная тангенциальные винтом, о т л ич ающ аяся тем, что, с целью воз можности ароизводства измерения в темноте, она снабжена источником света, проектирующим два пучка лучей на измеряемый предмет.
СмотретьЗаявка
379875, 10.06.1948
Пугачев А. П
МПК / Метки
МПК: G01C 3/22
Метки: геодезическому, дальномерная, инструменту, насадка
Опубликовано: 01.01.1949
Код ссылки
<a href="https://patents.su/3-78569-dalnomernaya-nasadka-k-geodezicheskomu-instrumentu.html" target="_blank" rel="follow" title="База патентов СССР">Дальномерная насадка к геодезическому инструменту</a>
