Проволокодержатель

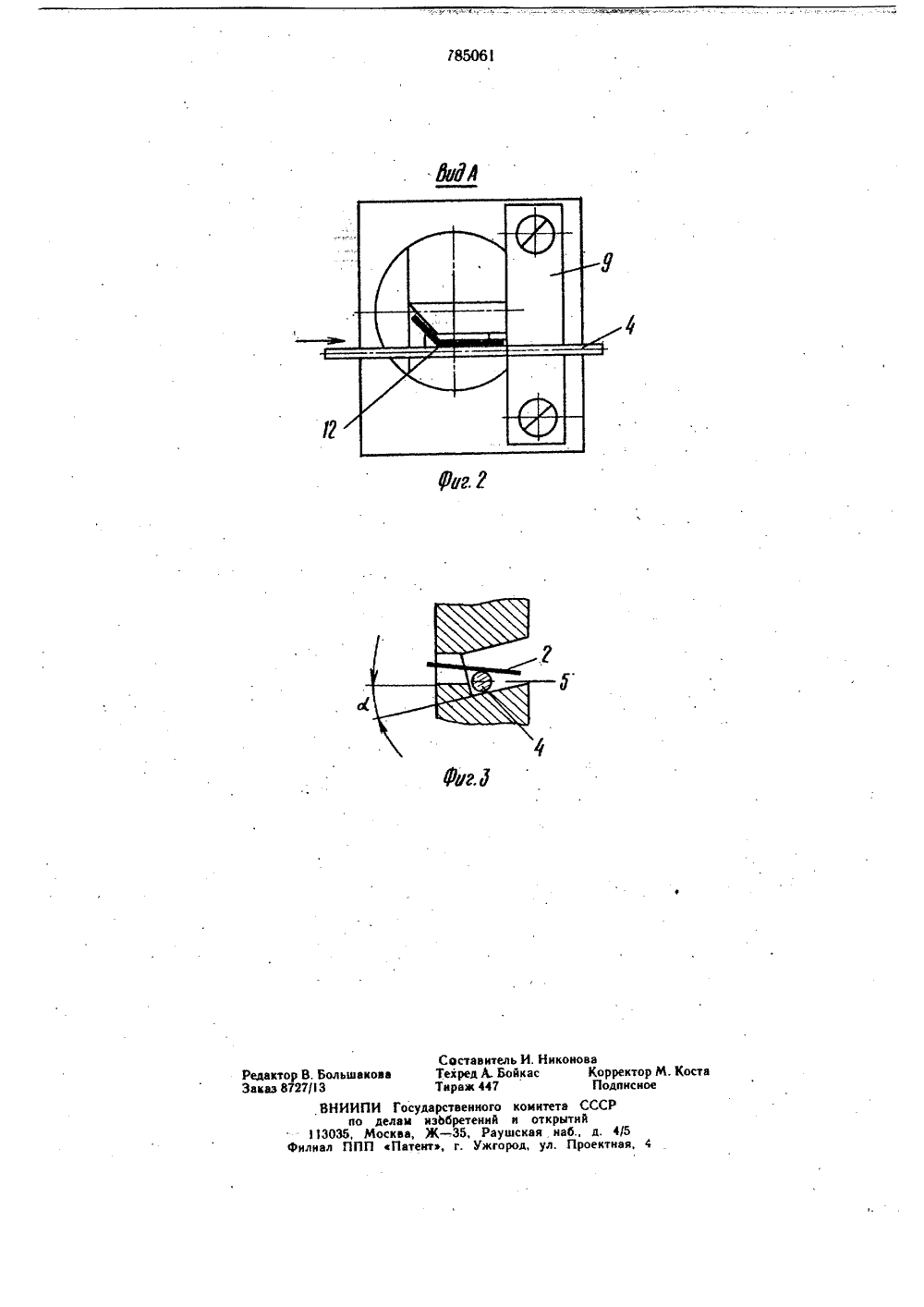

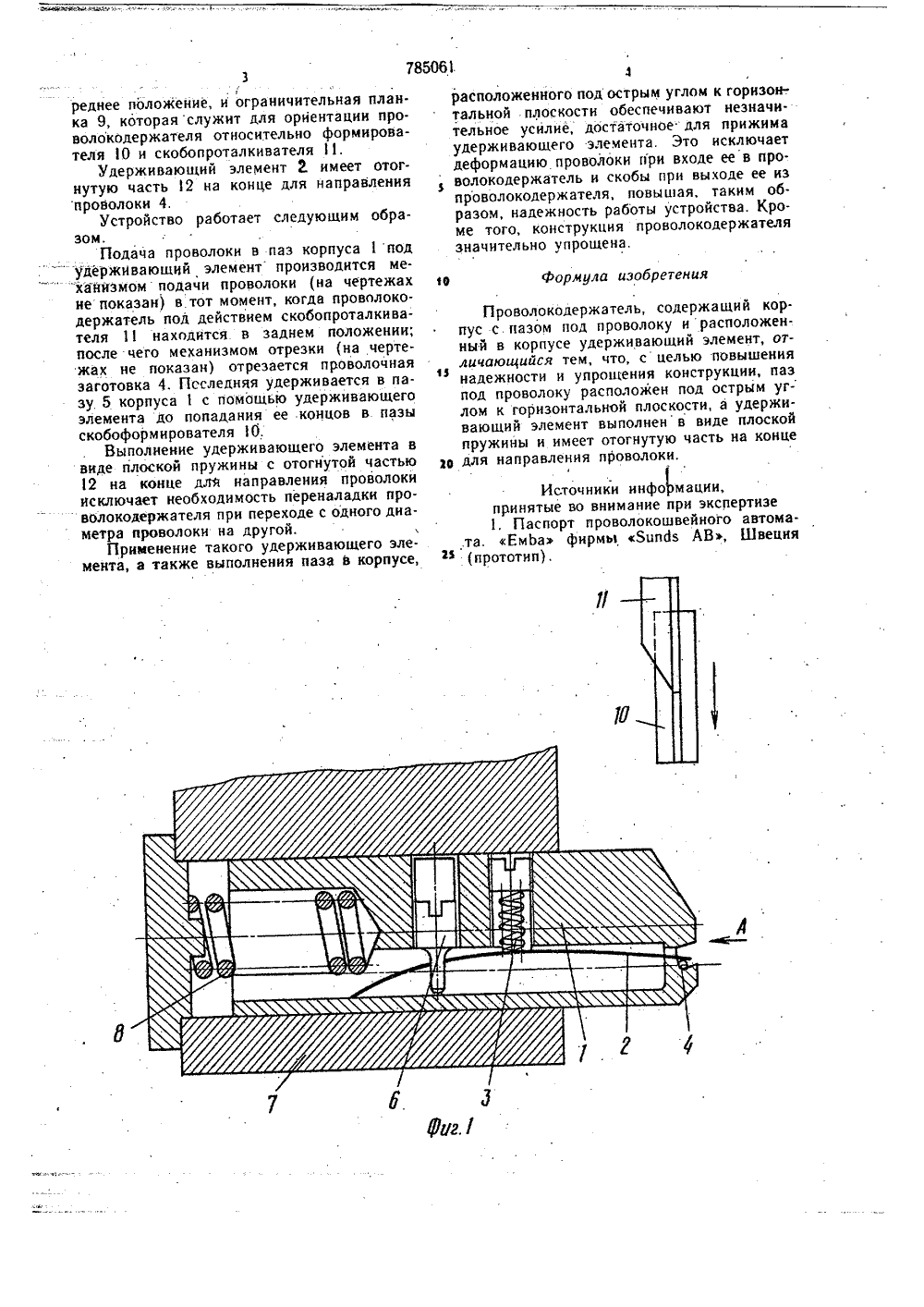

О ИЕ И ЗОБРЕ 1 Е Н ИЯ Союз СоеетскмкСфцмалмстмческмхРеспублик . п 1785061 К АВТОРСКОМУ СВИДЕТЕЛЬСТВУао делам рзабретенлй л аткрытил(72) Авторы изобретения Одесское специальное конструкторское бюро полиграфического машиностроения(54) ПРОВОЛОКОДЕРЖАТЕЛЬ Изобретение относится к устройствам,применяемым в проволокошвейных машинах, которые используются в картонажнойи полиграфической промышленности.Известен проволокодержатель, содержащий корпус с пазом под проволоку и расположенный в корпусе удерживающий элемент,Удерживающий элемент рычажного типа подпружинен и открывается для приема проволоки под действием усилия, проталкиваюдего проволоку и преодолевающего сопрогивление пружины 1),При переходе с одного диаметра проволоки на другой необходимо производить регулировку пружины, создающей необходимые усилия удержания проволочной заготовки. Кроме того, конструкция удерживающего элемента сложна, требует высокой точности изготовления и не всегда обеспечивает надежное попадание проволочной заготовки в проволокодержатель. Проволока, особенно, малого диаметра (9,4 - 0,7 мм) часто деформируется при попадении в проволокодержатель и выведении из него сформированной скобы. Целью изобретения является повышениенадежности и упрощение конструкции устройства.Указанная цель достигается тем, чтопаз под проволоку расположен под острым3 углом к горизонтальной плоскости, а удерживающий элемент выполнен в виде плоской пружины и имеет отогнутую часть наконце для направления проволоки,На фит, 1 изображен проволокодержа 10тель, вид сбоку; на фиг. 2 - вид А фиг. 1;на фнг. 3 - проволока в пазу проволоко-держателя,Проволокодержатель содержит, корпус 1,в котором установлен удерживающий элемент, выполненныи в виде плоской пружи 1 ны 2 с пружиной 3, которая создает усилие прижима проволочной заготовки 4 кстенке паза 5, выполненного в корпусе 1,Паз 5 расположен под острым углом с кгоризонтальной плоскости, от продольногоперемещения удерживающий элемент 2 стопорится винтом 6. Корпуспроволокодержателя устанавливается в корпусе 7 швейной головки, где расположены пружины 8для возврата проволокодержателя в пе.расположенного подострым углом к горизон-. тальной плоскости обеспечивают неэначи. тельное усилие, достаточное для прижима удерживающего элемента. Это исключает деформацию проволоки при входе ее в про. волокодержатель и скобы при выходе ее из проволокодержателя, повыцая, таким образом, надежность работы устройства. Кроме того, конструкция проволокодержателя значительно упрощена. Формула изобретения Проволокодержатель, содержащий корпус с. пазом под проволоку и расположенный в корпусе удерживающий элемент, отличающийся тем, что, с целью повышения надежности и упрощения конструкции, паэ под проволоку расположен под острым уг- лом к горизонтальной плоскости, а удерживающий элемент выполнен в виде плоской пружины и имеет отогнутую часть на конце в для направления проволоки.Источники инфокмании,принятые во внимание при экспертизе 1. Паспорт проволокошвейного автома.та. ЕмЬа фирмы Ьцпдэ АВ, Швеция фф (прототип). 3785061реднее положение, и ограничительная план.ка 9, которая служит для ориентации проволокодержателя относительно формирователя 10 и скобопроталкивателя 1 1,Удерживающий элемент 2. имеет отогнутую часть 2 на конце для направленияпроволоки 4,Устройство работает следующим образом.Подача проволоки в паз корпуса 1 подудерживающий элемент производится механйэмомподачи проволоки (на чертежах 1 еие показан) в тот момент, когда проволокодержатель под действием скобопроталкивателя 11 находится в заднем положении;после чего механизмом отрезки (на чертежах не показан) отрезается проволочнаязаготовка 4. Псследняя удерживается в пазу 5 корпуса 1 с помощью удерживающегоэлемента до попадания ее .концов в пазыскобоформирователя 1 О.Выполнение удерживающего элемента ввиде плоской пружины с отогнутой частью12 на конце для направления проволокиисключает необходимость переналадки проволокодержателя при переходе с одного диаметра проволоки на другой.Применение такого удерживающего элемента, а также выполнения паза в корпусе,шаков ИИПИ Государствен по делам нзЬбрете 35, Москва, Ж - 35, ППП аПатентэ, г. ого комитета С ннй и открытий Раушская наб., жгород, ул. Пр д, 4/5 ектиая,и Редактор В, БолЗаказ 8727/ 3ВН1130 Составитель И. НиконТехред А. БойкасТираж 447 КорректорПодписноеССР
