Сепаратор для обогащения зернистых материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

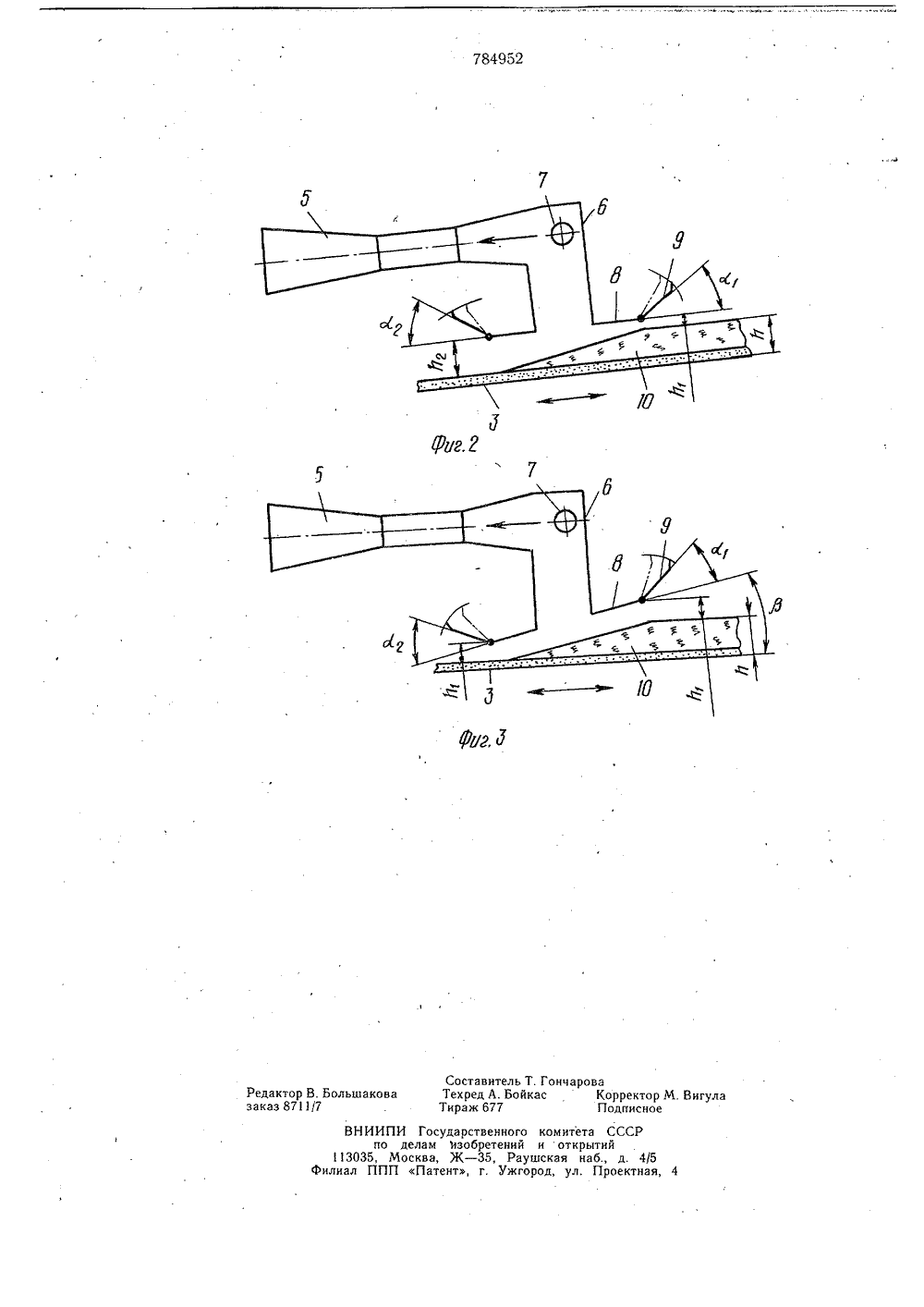

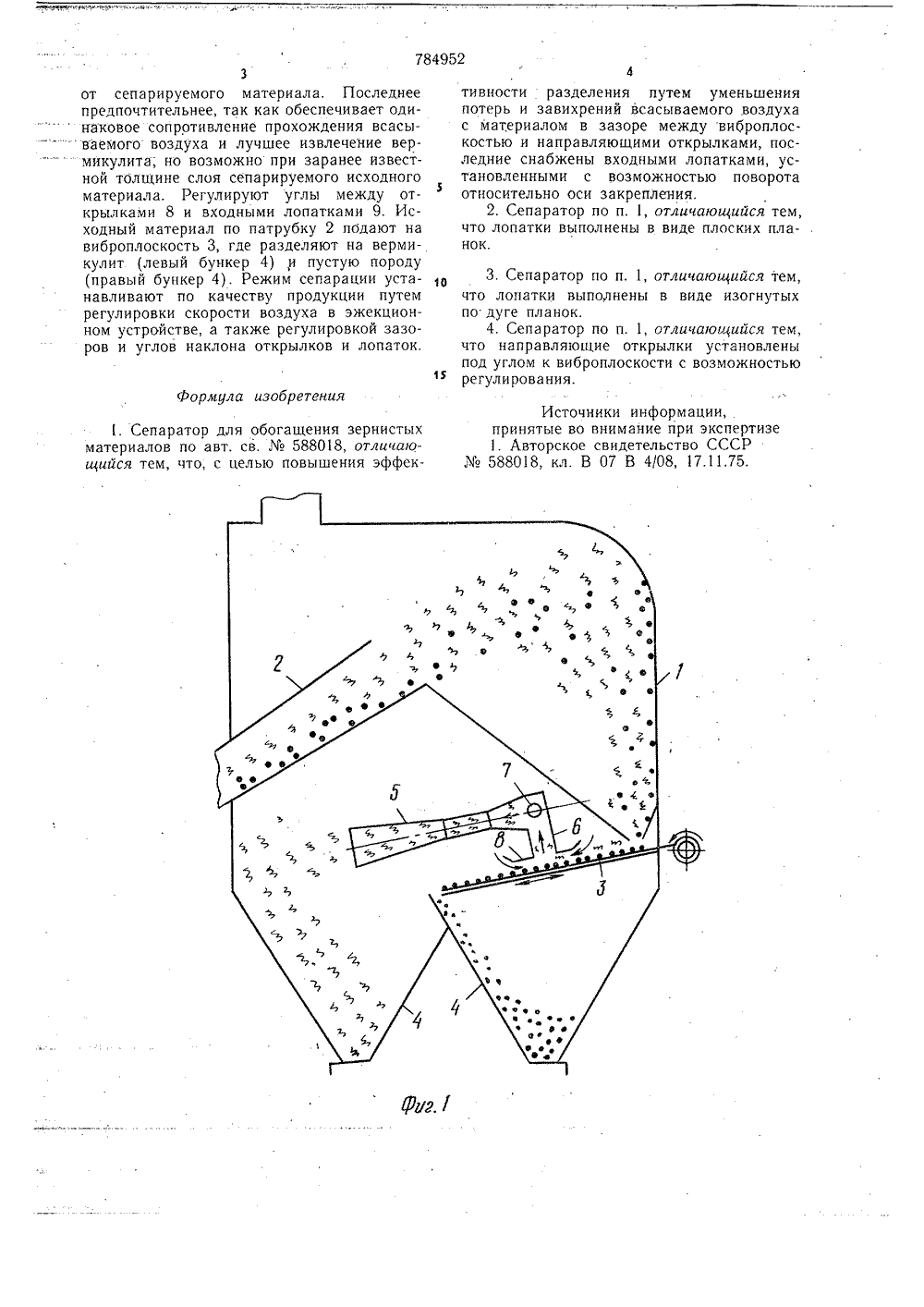

О П И С А Н И Е и)784952ИЗОБВЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспубликпо делам изооретеиий и открытийУральский научно-исследовательский и проектный институт строительных материалов(54) СЕПАРАТОР ДЛЯ ОБОГАЩЕНИЯ ЗЕРНИСТЬ МАТЕРИАЛОВрпуса 1, загруоскости 3, бунйства с конфуом 5, шахтой 6,Изобретение относится к технике обогащения минерального сырья, в частности к классификации сыпучих материалов и может быть использовано в горнорудной, строительной и других областях промышленности.По основному авт. св.588018 известен сепаратор для разделения зернистых материалов, содержащий эжекционное устройство, выполненное в виде всасывающей шахты с конфузорно-диффузорным элементом и направляющими открылками, и наклонную виброплоскость 11.Недостатком известного сепаратора является низкая производительность, связанная с вредными завихрениями воздуха на кромках открылков в зазоре между ними и виброплоскостью, что приводит к снижению эффективности сепарации, т.е. снижению извлечения и качества вспеченного вермикулита.Целью изобретения является повышение эффективности разделения путем уменьшения потерь и завихрений всасываемого воздуха с материалом в зазоре между виброплоскостью и направляющими открылка 2Указанная цель достигается тем, чтооткрылки снабжены входными лопатками,установленными с возможностью поворотаотносительно оси закрепления. Лопатки выполнены в виде плоских или изогнутых подуге планок. Направляющие открылки установленные под углом к виброплоскости свозможностью регулирования,На фиг. 1 представлен общий вид сепаратора; на фиг. 2 и 3 - варианты расположения конф узор но-диффузор ного эле 10 мента.Сепаратор состоит из козочного патрубка 2, виброплкеров 4, эжекционного устрозорно-диффузорным элементтрубкой 7 и открылками 8.Открылки 8 снабжены входными лопатками 9.Сепаратор работает следующим образом.После включения привода виброплос 2 О кости 3, в трубку 7 подают сжатый воздух,открылки 8 устанавливают либо параллельно виброплоскости, но с разным зазоромот сепарируемого материала 1 О, либо подуглом к виброплоскости с равным зазором3от сепарируемого материала. Последнее предпочтительнее, так как обеспечивает одинаковое сопротивление прохождения всасы-ваемого воздуха и лучшее извлечение вермикулита; но возможно при заранее известной толщине слоя сепарируемого исходного материала. Регулируют углы между открылками 8 и входными лопатками 9. Исходный материал по патрубку 2 подают на виброплоскость 3, где разделяют на вермикулит (левый бункер 4) и пустую породу (правый бункер 4). Режим сепарации устанавливают по качеству продукции путем регулировки скорости воздуха в эжекционном устройстве, а также регулировкой зазоров и углов наклона открылков и лопаток.Формула изобретения1, Сепаратор для обогащения зернистыхматериалов по авт. св.588018, отличаюи 1 ийся тем, что, с целью повышения эффектив ности разделения путем уменьшения потерь и завихрений всасываемого воздуха с материалом в зазоре между виброплоскостью и направляющими открылками, последние снабжены входными лопатками, установленными с возможностью поворота относительно оси закрепления.2. Сепаратор по п, 1, отличающийся тем, что лопатки выполнены в виде плоских планок.3. Сепаратор по п. 1, отличающийся тем, что лопатки выполнены в виде изогнутых по дуге пл а но к.4, Сепаратор по п. 1, отличающийся тем, что направляющие открылки установлены под углом к виброплоскости с возможностью регулирования.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР588018, кл. В 07 В 4/08, 17.11,75.784952 Фг И Государственного к делам изобретений и осква, Ж - 35, РаушсПатент, г, Ужгород 13035, Милиал ППП Редактор В. Большаковзаказ 8711/7ВНИИП Составитель Т. ГТехред А. БойкасТираж 677 ончароваКорректорПодписномитета СССРоткрытийая наб. д. 4/5ул. Проектная
СмотретьЗаявка
2696823, 14.12.1978
УРАЛЬСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ
БРОНСКИЙ БОРИС АНАТОЛЬЕВИЧ, АХТЯМОВ ЯКУБ АХМЕДОВИЧ
МПК / Метки
МПК: B07B 4/08
Метки: зернистых, обогащения, сепаратор
Опубликовано: 07.12.1980
Код ссылки
<a href="https://patents.su/3-784952-separator-dlya-obogashheniya-zernistykh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Сепаратор для обогащения зернистых материалов</a>
