Стенд для испытания редукторов

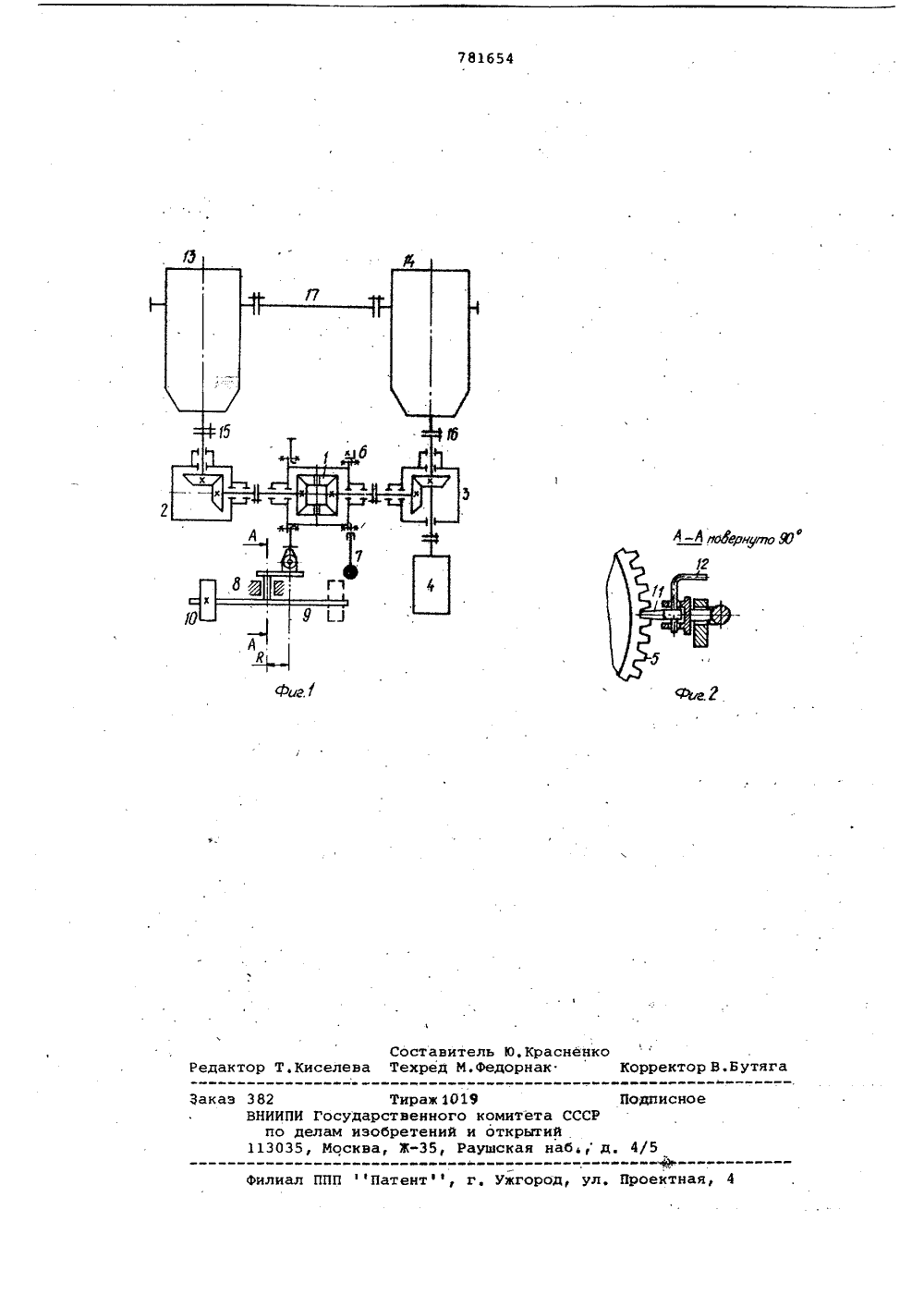

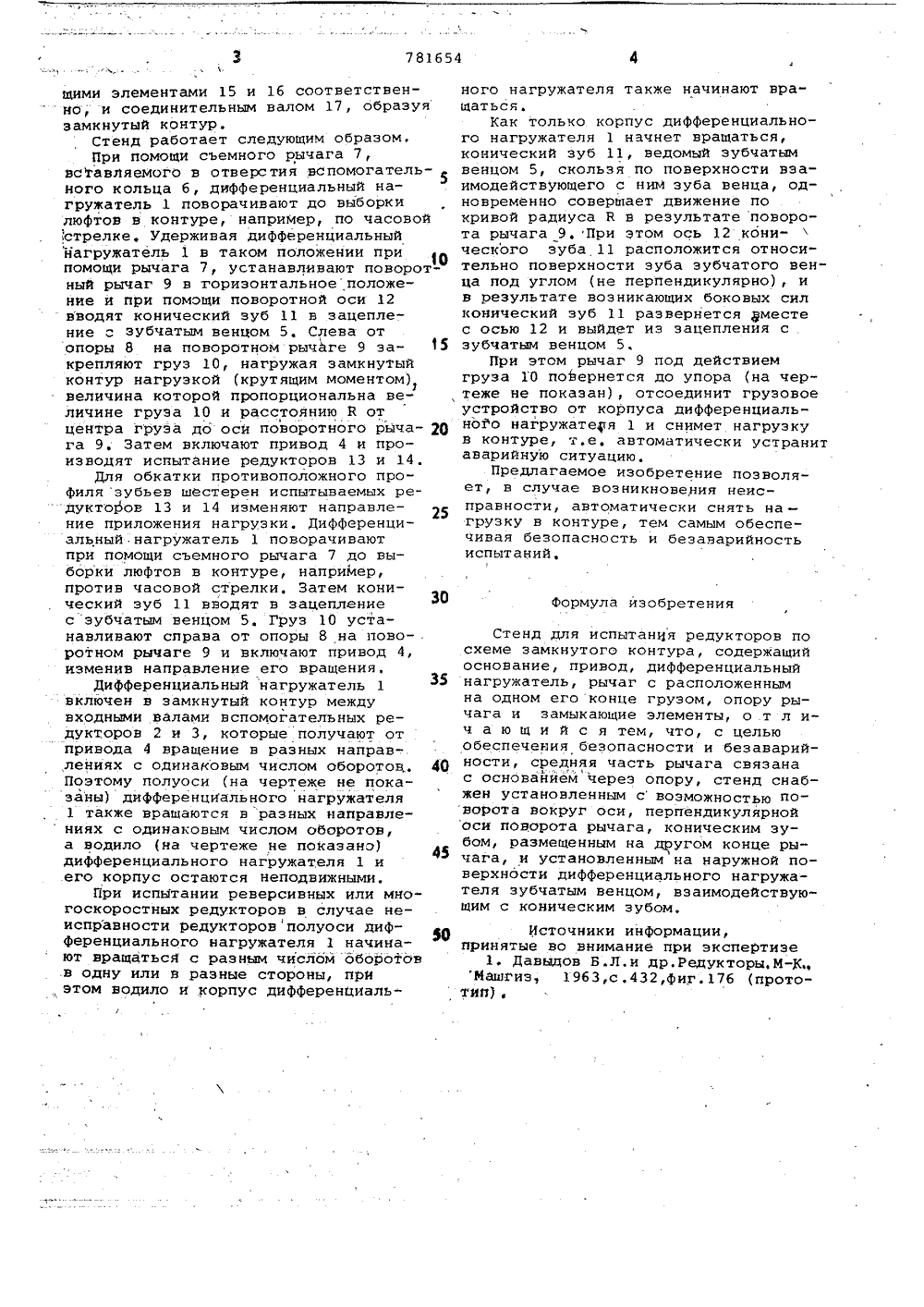

,111 781654 Союз СоветскихСоциалистическихРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТИЛЬСТВУ(22) Заявлено 030179 (21) 2704212/25-28 с присоединением заявки 89 С 01 М 13/02 Государственный комитет СССР по делам изобретений н открытийДата опубликования описания 23.1 1 В 0(71) Заявитель 54) СТЕНД ДЛЯ ИСПЫТАНИЯ РЕдукТОРО Изобретение относится к машиностронию, а именно к испытательной технике, и может быть использовано прииспытании реверсивных и многоскоростных редукторов,Наиболее близким к предлагаемомупо технической сущности и достигаемому результату является стенд дляиспытания редукторов по схеме замкнутого контура, содержащий основание,привод, дифференциальный нагружатель,рычаг с расположенным на одном егоконце грузом, опору рычага и замыкающие элементы )1,Недостаток известного стенда заключается в том, что он не обеспечивает безопасности и безаварийностипри испытаниях реверсивных н многоскоростных редукторов нз"за возникающего вращения корпуса дифференциального нагружателя при неисправностистенда.Цель изобретения - обеспечениебезопасности и безаварийности,Поставленная цель достигается тем,что средняя часть рычага связана соснованием через опору, стенд снабжен установленным с возможностью поворота вокруг оси, перпендикулярнойоси поворота рычага, койическим зуе" бом, размещенным на другом конце ры -чага, иусгановленным на наружной поверхностидифференциального нагружателя зубчатым венцом, взаимодействующим с коническим зубом,На фиг, 1 изображена принципиальная схена стенда для испытания редукторов; на фиг, 2 - разрез А-А на 10Стенд содержит дифференциальныйнагружатель 1, вспомогательные редукторы 2 и 3, имеющие одинаковые передаточные числа, привод 4, На наружнойповерхности цифференциального нагру жателя 1 установлен зубчатый венец 5и вспомогательное кольцо 6 с отверстиями на образующей поверхности, вкоторые,вставляется съемный рычаг 7.Грузовое устройство стенда состоит иэ 20 установленного на опоре 8 двуплечего поворотного рычага 9 с закрепленными на его концах грузом 10и коническим зубом 11, размещенным наповоротной оси 12, перпендикулярной 25 к оси поворота рычага, Ось 12 снабжена рукояткой для поворота зуба 11 вручную. Испытуемые редукторы 13 и 14 крепятся на основании стенда (на чертеже не показано) и подключаются к вспо могательным редукторам 2 и 3 замыкаюцими элементами 15 и 16 соответственно, и соединительным валом 17, образуязамкнутый контур,Стенд работает следуюцим образом,При помоци съемного рычага 7,вставляемого в отверстия вспомогательного кольца 6, дифференциальный нагружатель 1 поворачивают до выборкилюфтов в контуре, например, по часовойстрелке. Удерживая дифференциальныйнагружатель 1 в таком положении припомощи рычага 7, устанавливают поворотный рычаг 9 в горизонтальноеположение и при помощи поворотной оси 12вводят конический зуб 11 в зацепление с зубчатым венцом 5. Слева отопоры 8 на поворотном рычаге 9 эакрепляют груз 10, нагружая замкнутыйконтур нагрузкой (крутящим моментом)величина которой пропорциональна величине груза 10 и расстоянию Е отцентра груза до оси поворотного рыча Ога 9, Затем включают привод 4 и производят испытание редукторов 13 и 14.Для обкатки противоположного профиля зубьев шестерен испытываемых редукто 1 ов 13 и 14 изменяют направление приложения нагрузки, Дифференциальный нагружатель 1 поворачиваютпри помощи съемного рычага 7 до выборки люфтов в контуре, например,против часовой стрелки, Затем конический зуб 11 вводят в зацеплениес зубчатым венцом 5Груз 10 устанавливают справа от опоры 8 на пово-,ротном рычаге 9 и включают привод 4,изменив направление его вращения,Дифференциальный нагружатель 1включен в замкнутый контур междувходными валами вспомогательных редукторов 2 и 3, которые получают отпривода 4 врацение в разных направлениях с одинаковым числом оборотов., 40Поэтому полуоси (на чертеже не показаны) дифференциального нагружателя1 также вращаются в разных направле ниях с одинаковым числом оборотов,а водило (на чертеже не показано)дифференциального нагружателя 1 иего корпус остаются неподвижными.При испЫтании реверсивных или многоскоростных редукторов в случае неисправности редукторовполуоси дифференциального нагружателя 1 начинают вращаться с разным числом оборотовв одну или в разные стороны, при, этом водило и корпус дифференциального нагружателя также начинают вращаться.Как только корпус дифференциального нагружателя 1 начнет вращаться,конический зуб 11, ведомый зубчатымвенцом 5, скользя по поверхности взаимодействующего с ниМ зуба венца, одновременно совершает движение покривой радиуса В в результате поворота рычага 9. При этом ось 12 конического зуба 11 расположится относительно поверхности зуба зубчатого венца под углом (не перпендикулярно), ив результате возникающих боковых силконический зуб 11 развернется вместес осью 12 и выйдет из зацепления сзубчатым венцом 5При этом рычаг 9 под действиемгруза 10 повернется до упора (на чертеже не показан), отсоединит грузовоеустройство от корпуса дифференциального нагружатедя 1 и снимет нагрузкув контуре, т,е. автоматически устранитаварийную ситуацию.Предлагаемое изобретение позволяет, в случае возникновения неисправности, автоматически снять на -грузку в контуре, тем самым обеспечивая безопасность и безаварийностьиспытаний,Формула изобретенияСтенд для испытания редукторов по схеме замкнутого контура, содержаций основание, привод, дифференциальный нагружатель, рычаг с расположенным на одном его конце грузом, опору рычага и эамыкаюцие элементы, о т л ич а ю щ и й с я тем, что, с целью обеспечения безопасности и безаварийности, средняя часть рычага связана с основанием через опору, стенд снабжен установленным своэможностью поворота вокруг оси, перпендикулярной оси поворота рычага, коническим зубом, размещенным на другом конце рычага, и установленным на наружной поверхности дифференциального нагружателя зубчатым венцом, вэаимодействуюцим с коническим зубом,Источники информации,принятые во внимание при экспертизе 1. Давыдов Б.Л,и др.Редукторы,М-К Иашгиз, 1963,с .432,фиг.176 (прототип),.г Составитель Ю,Красненкедактор Т.Киселева Техред И,федорнак тор В.Бутя Тираж 1019И Государственного комитета СССРделам изобретений и открытий5, Москва, Ж, Раушская наб,д Подписное 382 ВНИ к 4 3 Филиал ППП Патентф, г. Ужгород, ул, Проектная, 4
