Устройство для надевания уплотнительных колец им. в. г. вохмянина

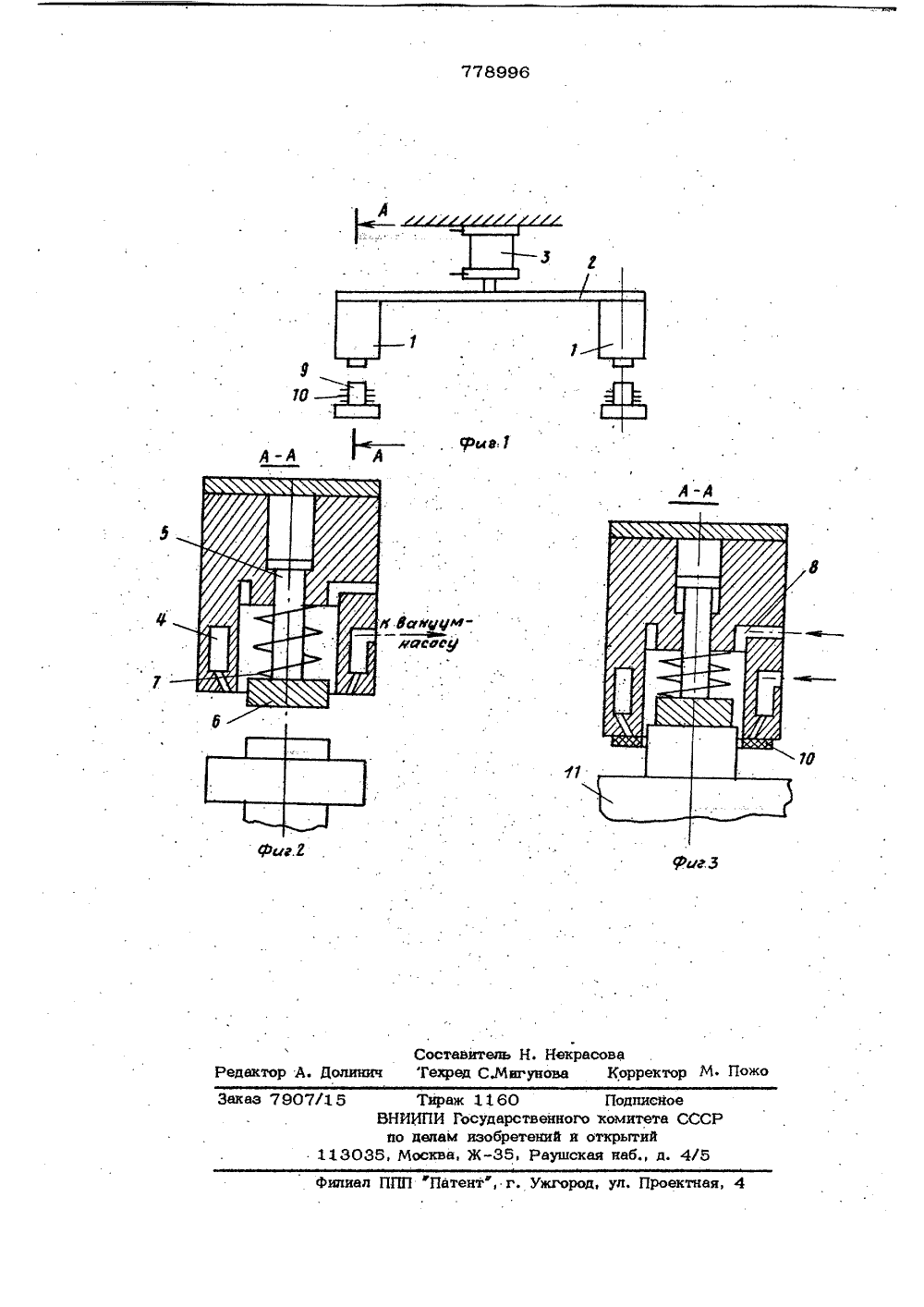

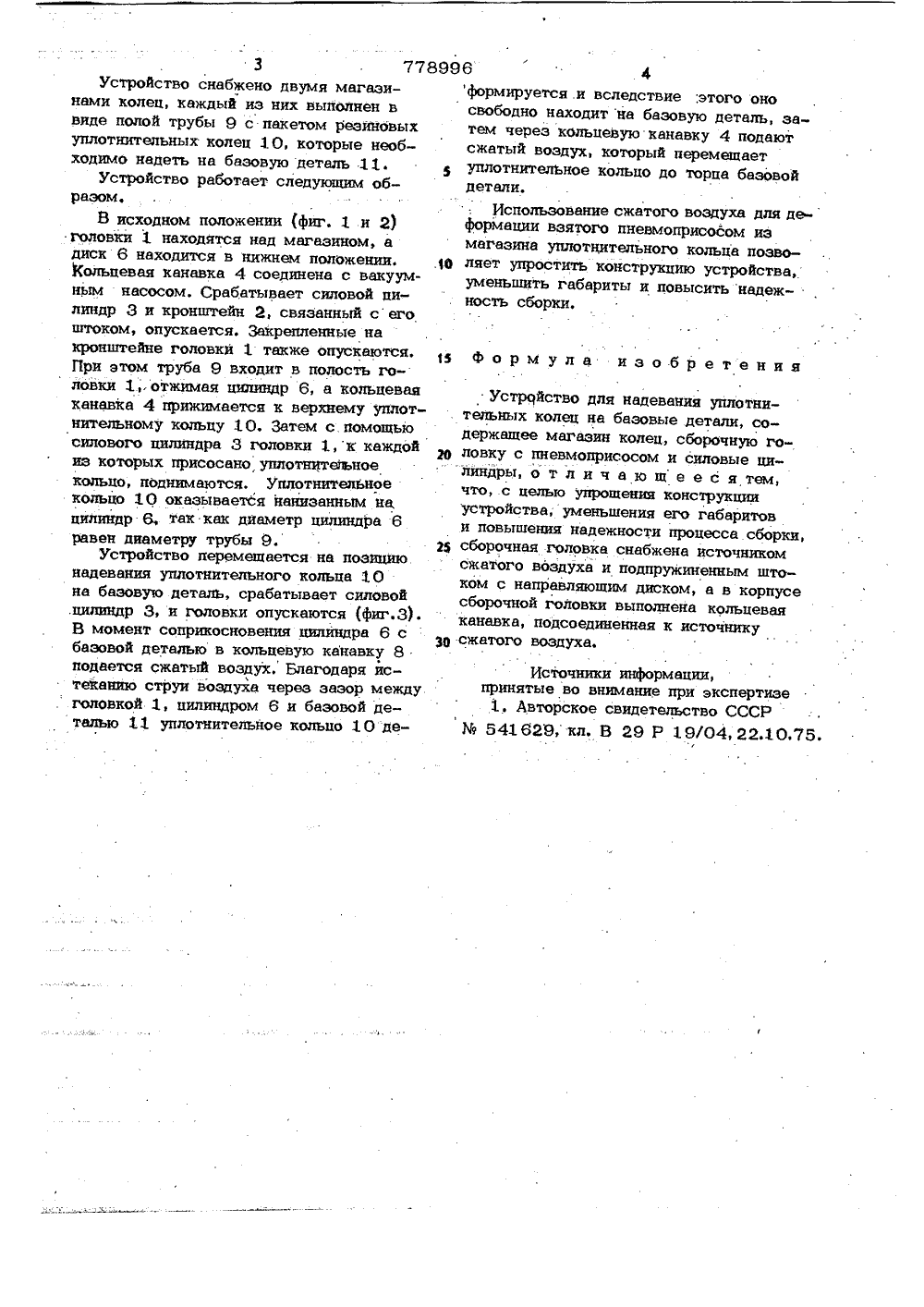

, Ьвуаврствевай квювтвт СССР йо аеван нзебратенкй н вткрытвй(54). УСТРОЙСТВО ДЛЯ НАДЕВАНИЯ УПЛОТНИТЕЛЬНЫХ КОЛЕЦ В. Г. ВОХМЯНИНАИзобретение относится к технологиче- . ской оснастке и может быть применено в различных отраслях техники.Известно устройство для надевания уплотнительных колец на базовые .детали, содержащее магазин колен, сборочную головку с пневмоприсосом и силовые цилиндры 1 .Недостатками этого устройства являются сложность конетрукпии и большие га 1 О бариты, что снижает надежность процесса сборки.Цель изобретения - упрощение конструкции устройства, уменьшение .его габаритов и повышение надежности про 15 цесса сборки. Поставленная цель достигается тем, что сборочная головка снабжена источником сжатого воздуха и подпружиненным штоком с направляющим диском, а в корпусе сборочной головки выполнена кольце- вая канавка, подсоединенная к источнику сжатого воздуха. 2На фиг. 1 изображено устройство в положении перед захватом уплотнительных колец из магазина; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - то же, в момент надевания уплотнительного кольца на базовую деталь. Устройство состоит иэ двух сборочных головок 1, связанных с помощью кронштейна 2 со штоком силового цилиндра 3. В нижней части корпуса сборочной головки: имеется кольпевая канавка 4, являющаяся пневмоприсосом. Кольцевая канавка 4 соединена с вакуумным насосом и с системой сжатого воздуха. Каждая сборочная головка имеет подпружиненный шток 5, на конце которого закреплен направляющий диск 6. Для приведения в исходное положение направляющего диска 6 используется пружина 7. Кроме того, сборочная головка имеет дополнительную кольцевую канавку 8, соединенную с системой сжатого воздуха,3 778Устройство снабжено двумя магазинами колец, каждый из них выполнен в виде полой трубы 9 с пакетом резиновых уплотнительных колец 10, которые необходимо надеть на базовую деталь 11,Устройство работает следующим образом.В исходном положении (фиг. 1 и 2) головки 1 находятся над магазином, а диск 6 находится в нижнем положении, Кольцевая канавка 4 соединена с вакуумным насосом. Срабатывает силовой цилиндр 3 и кронштейн 2, связанный с его штоком, опускается. Закрепленные на кронштейне головкй 1 также опускаются. При этом труба 9 входит в полость головки 1, отжимая цилиндр 6, а кольцевая канавка 4 прижимается к верхнему уплотнительному кольцу 10, Затем с помощью силового цилиндра 3 головки 1, к каждой иэ которых присосано уплотнитеъное кольцо, поднимаются. Уплотнительное кольцо 10 оказывается нанизанным на цилиндр 6, так как диаметр цилиндра 6 равен диаметру трубы 9.Устройство перемещается на позицию надевания уцлотнительного кольца 10 на базовую деталь, срабатывает силовой .цилиндр 3, и головки опускаются (фиг.3). В момент соприкосновения цилйндра 6 с базовой деталью в кольцевую канавку 8 подается сжатый воздух. Благодаря истеканию струи воздуха через зазор между головкой 1, цилиндром 6 и базовой деталью 11 уплотнительное кольцо 10 де 996формируется .и вследствие, этого оносвободно находит на базовую деталь, затем через кольцевую канавку 4 подаютсжатый воздух, который перемещаетуплотнительное кольцо до торца базовойдетали.Использование сжатого воздуха для деформации взятого пневмоприсосом иэмагазина уплотцительного кольца позво О диет упростить конструкцию устройства,уменьшить габариты и повысить надежность сборки,формула изобретенияУстройство для надевания уплотнительных колец на базовые детали, содержащее магазин колец, сборочную гощ ловку с пневмоприсосом и силовые цилиндры,отличающ еесятем что, с целью упрощения конструкции устройства, уменьшения его габаритов и повышения надежности процесса сборки, у сборочная головка снабжена источникомсжатого воздуха и подпружиненным штоком с направляющим диском, а в корпусе сборочной головки выполнена кольцевая канавка, подсоединенная к источнику Зо сжатого воздуха.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР М 541629, кл. В 29 Р 19/04 22 10.75,.Миг унова Корректор М. Пожо тавит дахтор А, Долтп е аз 7907/15 венногоний и П ПП "Патент", г. Ужгород,ая,Тираж 1160ВНИИПИ Государсно делам изобре3035, Москва, ЖПодписноекомитета СССРоткрытий аа наб., д. 4/5
