Крепежно-уплотнительная головка

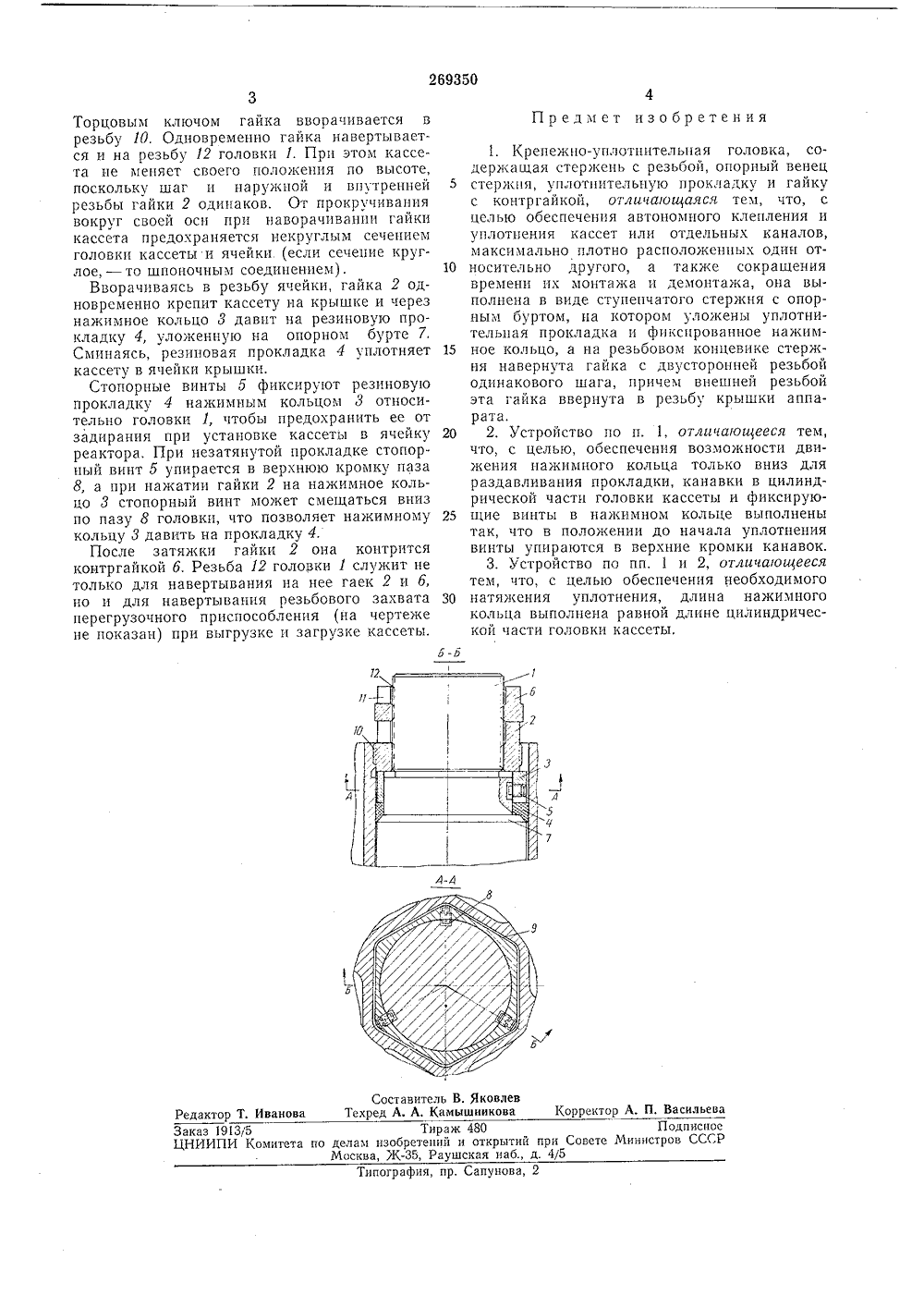

О П И С А Н И Е 269350ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических РеспубликЗависимое от авт. свидетельства М Кл, 21 д, 21/20 Заявлено 11.1.1968 ( 1209552/26-25) с присоединением заявки М Приоритет МПК 6 21 сУДК 621.039,54 (088,8) Комитет по делам иаобретвиий и открытий при Совете Мииистров СССРОпубликовано 17,7,1970, Бюллетень М 15Дата опубликования описания 16 Л 11.1970 Авторыизобретения Б, С. Краковский, В. И. Михаи и И, П. Шевелев - ф едоодоанайявдтентно-техничетееф Заявитель КРЕПЕЖНО-УПЛОТНИТЕЛЬНАЯ ГОЛОВКА Изобретение относится к атомной промышленности, а именно к устройствам для крепления и герметизации на крышках реакторов индивидуально пер егружаемых кассет или каналов с тепловыделяющими элементами.Известны головки кассет и каналов, закрепленные на крышке реактора по нринципу внутренних ниппельных соединений, а также головки кассст, закрепленные и загерметизированные да крышке реактора шпильками, шайбами, гайками и уплотнительными прокладками.В первом случае наличие опорного бурта в теле крышки приводит к потере места и невозможности расположить кассеты ддли каналы плотно один к другому. Во втором случае при выгрузке одной кассеты приходится разгерметизировать все остальные, что ведет к дополнительной потере времени, а также сложно осуществляется равномерная затяжка всех гаек, предотвращающая перекосы фланцев и обеспечивающая надежную работу уплотнений.Цель изобретения - обеспечение строго индивидуальной разгерметизации отдельных кассет или каналов при перегрузке, что позволит сократить время перегрузок и улучшить качество уплотнения кассет; обеспечение крепления и герметизации кассет илп отдельных каналов на крышке реактора при миним альных шагах расположения каналов, что необходимо для повышения тепловой мощности реактора.Для этого предлагаемая головка выполнена 5 в виде ступенчатого стержня с опорным буртом, на котором уложены уплотнительая прокладка и фиксированное нажпмпое кольцо, а на резьбовом концевпке стержня навернута гайка с двусторонней резьбой одинако вого шага, причем внешней резьбой эта гайкаввернута в резьбу крышки аппарата, Кроме того, канавки в цилиндрической части головки кассеты и фиксирующие винты в пажимном кольце выполнены так, что в положешпд 15 до начала уплотнения винты упираются вверхдддде кромки каддавок, длина пажимного кольца выполнена равной длине цилиндрической части головки кассеты.На чертеже дана конструкция предлагае мой головки с разрезами по А - А и Б - Б.Устройство состоит пз резьбовой головки 1,гайки 2, нажимного кольца 3, уплотнительной прокладки 4, стопорных винтов 5, контргайки 6, опорного бурта 7, паза 8, зазора 9, резьбы 25 10, паза 11 и резьбы 12.Устройство работает следующим образом.При установке кассеты в реактор гайка 2,навернутая на резьбу 12 головки (на расстояние 12 - 15,цл до нажпмного кольца 3), опиз 0 рается на заходную часть резьбы 10 крышки,Тираж 480 ретепий и открытий п -35, Раушская наб., д. одписпое ов СССР Заказ 1913/5ЦНИИПИ Комитета по делам иМосква,Совете Ми5 ипография, пр. Сапунова, 2 Торцовым ключом гайка вворачивается в резьбу 10. Одновременно гайка навертывается и на резьбу 12 головки 1. Прп этом кассета не меняет своего положения по высоте, поскольку шаг и наружной и внутренней резьбы гайки 2 одинаков. От прокручивания вокруг своей осп при наворачивании гайки кассета предохраняется некруглым сечением головки кассеты и ячейки (если сечение круглое, - то шпоночным соединением).Вворачиваясь в резьбу ячейки, гайка 2 одновременно крепит кассету на крышке и через нажимное кольцо 3 давит на резиновую прокладку 4, уложенную на опорном бурте 7. Сминаясь, резиновая прокладка 4 уплотняет кассету в ячейки крышки.Стопорпые винты б фиксируют резиновую прокладку 4 нажимным кольцом 3 относительно головки 1, чтобы предохранить ее от задирания при установке кассеты в ячейку реактора. При незатянутой прокладке стопорный винт 5 упирается в верхнюю кромку паза 8, а при нажатии гайки 2 на нажимное кольцо 3 стопорный винт может смещаться вниз по пазу 8 головки, что позволяет нажимному кольцу 3 давить на прокладку 4.После затяжки гайки 2 она коптрится контргайкой б. Резьба 12 головки 1 служит не только для навертывания на нее гаек 2 и б, но и для навертывания резьбового захвата перегрузочного приспособления (на чертеже не показан) при выгрузке и загрузке кассеты. 1. Крепежно-уплотпительпая головка, содержащая стержень с резьбой, опорный венец5 стержня, уплотнптельпую прокладку и гайкус контргайкой, отличаощаяся тем, что, сцелью обеспечения автономного клепления иуплотнения кассет или отдельных каналов,максимально плотно расположенных один от 10 носительно другого, а также сокращениявремени их монтажа и демонтажа, она выполнена в виде ступенчатого стержня с опорным буртом, на котором улокены уплотнительпая прокладка и фиксированное нажим 15 ное кольцо, а на резьбовом концевике стержня навернута гайка с двусторонней резьбойодинакового шага, причем внешней резьбойэта гайка ввернута в резьбу крышки аппарата,20 2. Устройство по п. 1, отлича(ощееся тем,что, с целью, обеспечения возможности движения нажимного кольца только вниз дляраздавливания прокладки, канавки в цилиндрической части головки кассеты и фиксирую 25 щие винты в нажимном кольце выполненытак, что в положении до начала уплотнениявинты упираются в верхние кромки канавок.3. Устройство по пп. 1 и 2, отличающеесятем, что, с целью обеспечения необходимого30 натяжения уплотнения, длина нажимногокольца выполнена равной длине цилиндрической части головки кассеты,
