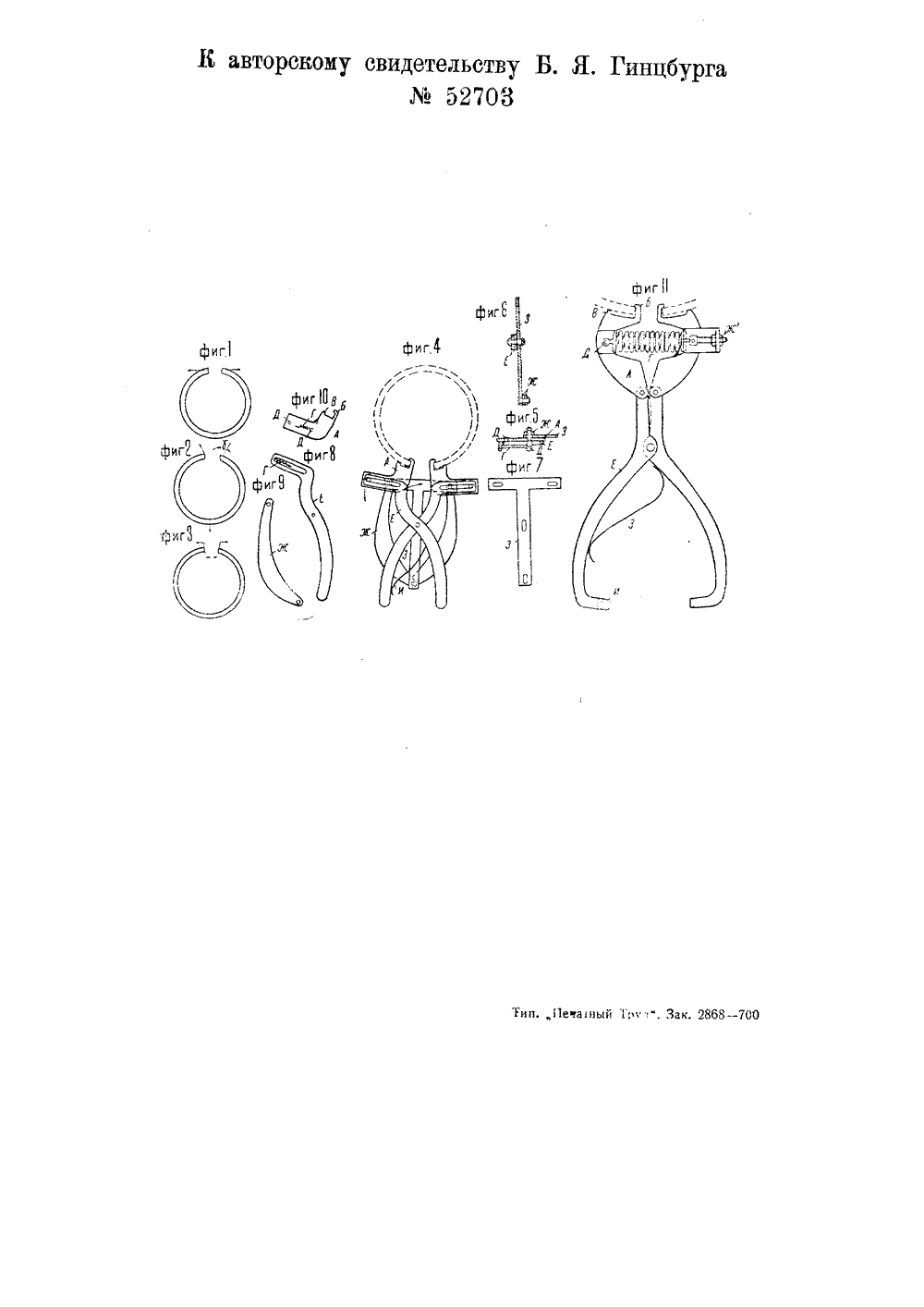

Щипцы для разведения поршневых колец при их надевании или снимании

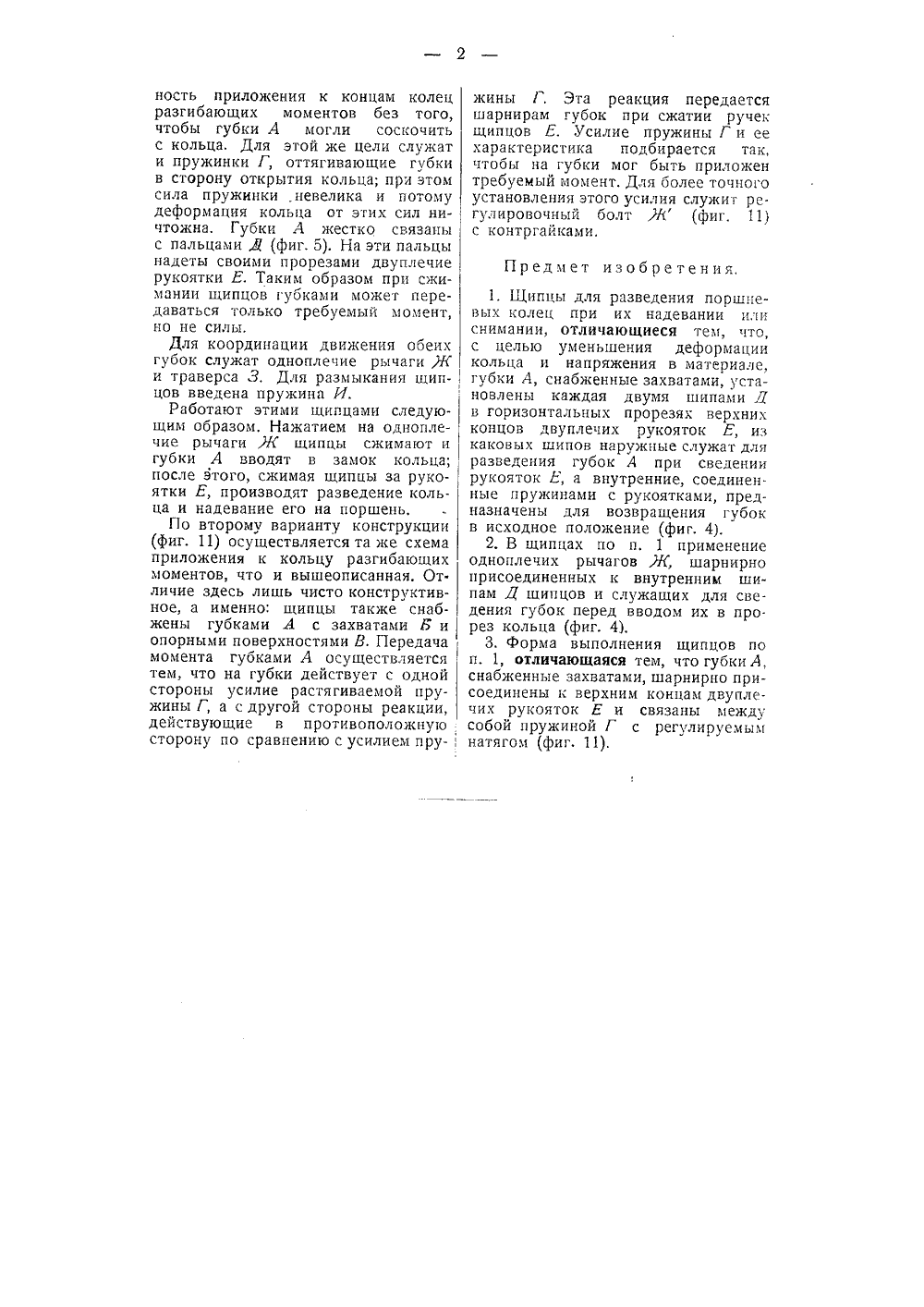

Зарегистрировано в Государственно.ч бюро иоющей регистрачии изобреиений при Госплане ССС цы для разведени при их надевани поршневь и сниман года аа6739 2 мая 1937 года. раля 1938 года. Заявлено 31 марта 193Приоритет по и. 3 отОпубликовано 28 фев Известные устройства для разведения поршневых колец при надевании их на поршень и снимании сконструированы без учета напряжений, возникающих в поршневом кольце при его разведении, и поэтому при пользовании ими приходиться считаться с возможностью поломки кольца или возникновения в нем остаточных деформаций, искажаюших форму кольца, а следовательно нарушающих нормальную его работу (неравномерность в прилегании кольца к цилиндру и в распределении давлений по окружности цилиндра).Предлагаемое изобретение сводит к минимуму возникающие деформации и напряжения при изгибе кольца во время надевания, Современные поршневые кольца работают в условиях высоких напряжений. Эти напряжения бывают еще больше при надевании колец на поршень, Г 1 орядок этих напряжений равен 3000 кгсм и даже выше. При этом напряжение кольца при надевании весьма значительно зависит от метода надевания - схемы приложения разгибающих кольцо сил. Так, при приложении сил касательно к замку (фиг.1) напряжение при надевании в полтора раза больше, чем при приложении сил по схеме (фиг, 2), если угол т варьируется в пределах от 0 до 30Теоретические изыскания, произведенные изобретателем, показали, что наименьшее напряжение в кольце возникает в том случае, если при его надевании к концам его будут приложены не силы, а моменты сил (фиг. 3). В этом случае напряжения, возникающие в кольце для случаев 1,2 и 3, относятся между собой как числа 2:1, 3;1.На чертеже фиг, 1, 2 и 3 изображают 3 варианта схемы приложения сил для разведения поршневых колец; фиг, 4 - общий вид щипцов; фиг. 5 - разрез по оси через штифты 1)Е); фиг. 6 - сечение щипцов по их оси симметрии; фиг. 7 изображает траверсу 3; фиг. 8 - двуплечую рукоятку; фиг. 9 - одноплечий рычаг; фиг. 10 - губку щипцов и фиг, 11 - общий вид щипцов (по второму варианту).Губки А щипцов снабжены захватами Б. Наличие этих захватов иопорных поверхностей В дает возмож ность приложения к концам колец разгибающих моментов без того, чтобы губки А могли соскочить с кольца, Для этой же цели служат и пружинки Г, оттягивающие губки в сторону открытия кольца; при этом сила пружинки, невелика и потому деформация кольца от этих сил ничтожна. Губки Л жестко связаныс пальцами Я (фиг. 5). На эти пальцы надеты своими прорезами двуплечие рукоятки Е. Таким образом при сжимании щипцов губками может передаваться только требуемый момент, но не силы.Для координации движения обеих губок служат одноплечие рычаги,Ж и траверса 3, Для размыкания щип-цов введена пружина И.Работают этими щипцами следующим образом. Нажатием на одноплечие рычаги Ж щипцы сжимают и губки А вводят в замок кольца; после этого, сжимая щипцы за рукоятки Е, производят разведение кольца и надевание его на поршень.По второму варианту конструкции (фиг. 11) осуществляется та же схема приложения к кольцу разгибающих моментов, что и вышеописанная. От. личие здесь лишь чисто конструктивное, а именно: щипцы также снабжены губками А с захватами Б и опорными поверхностями В, Передача момента губками А осуществляется тем, что на губки действует с одной стороны усилие растягиваемой пружины Г, а с другой стороны реакции, действующие в противоположную сторону по сравнению с усилием пру-; жины Г, Эта реакция передается шарнирам губок при сжатии ручек щипцов Е. Усилие пружины Г и ее характеристика подбирается так, чтобы на губки мог быть приложен требуемый момент. Для более точного установления этого усилия служит регулировочный болт Ж (фиг, 11) с контргайками. Предмет изобретения,1. Щипцы для разведения поршневых колец при их надевании или снимании, отличающиеся тем, что, с целью уменьшения деформации кольца и напряжения в материале, губки А, снабженные захватами, установлены каждая двумя шипами Я в горизонтальных прорезях верхних концов дву плеч их рукояток Е, из каковых шипов наружные служат для разведения губок А при сведении рукояток Е, а внутренние, соединенные пружинами с рукоятками, предназначены для возвращения губок в исходное положение (фиг, 4).2, В щипцах по и, 1 применение одноплечих рычагов ,Ж, шарнирно присоединенных к внутренним шипам Д щипцов и служащих для сведения губок перед вводом их в прорез кольца (фиг. 4).3. Форма выполнения щипцов по п. 1, отличающаяся тем, что губки А, снабженные захватами, шарнирно присоединены к верхним концам двуплечих рукояток Е и связаны между собой пружиной Г с регулируемым натягом (фиг, 11).
