Способ изготовления полых деталей
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

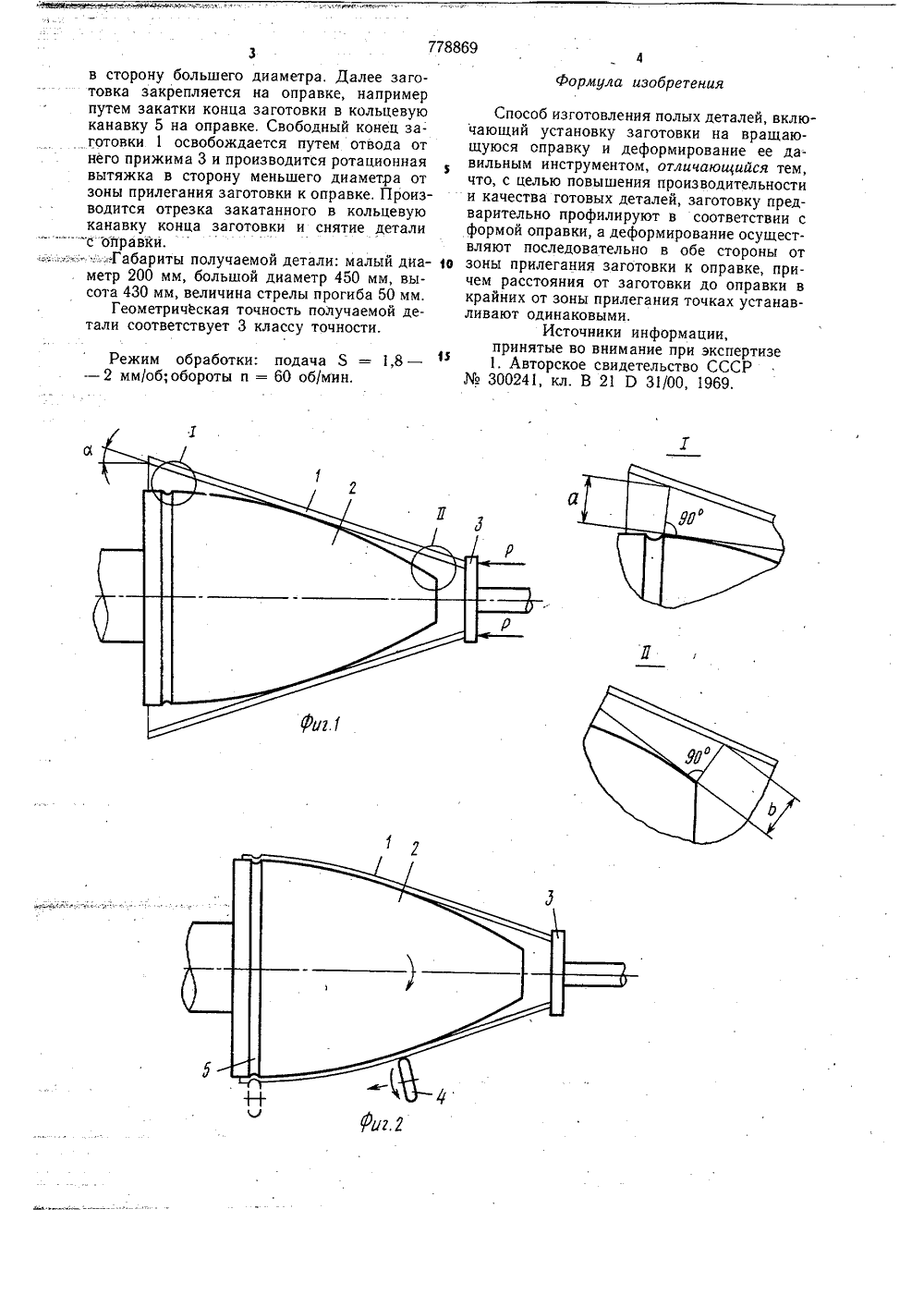

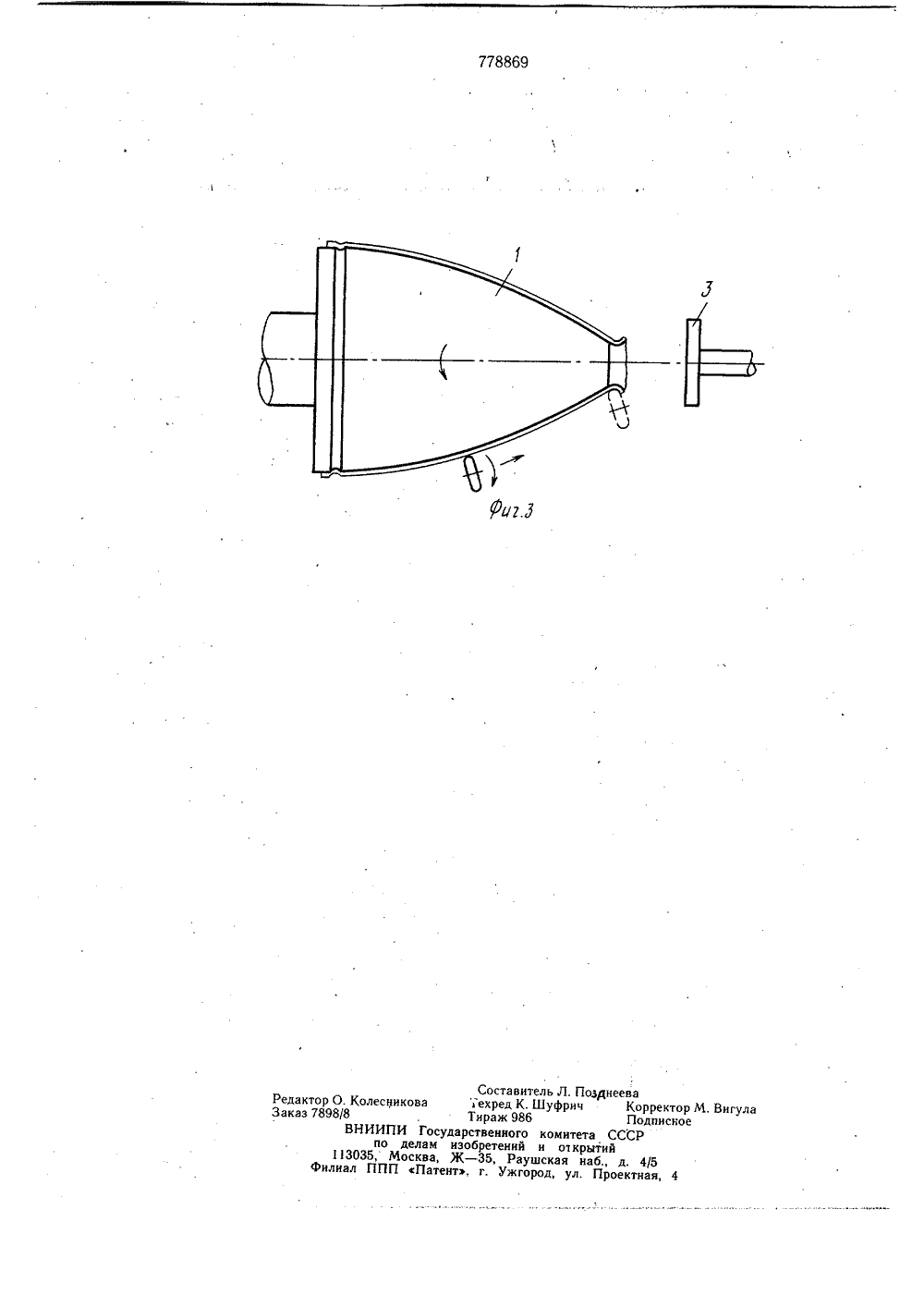

(53) 621.983. .44 (088.8) Опубликовано 15.11.80. Бюллетень42Дата опубликования описания 25.11.80 по делам изобретений и открытий(54) СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛЫХ ДЕТАЛЕИ 1 О Изобретение относится к обработке металлов давлением, а именно к способам изготовления деталей с помощью обкатных роликов.Известен способ изготовления полых деталей, включающий установку заготовки на вращающуюся оправку и деформирование ее давильным инструментом 11.Недостатком данного способа является низкая производительность и качество готовых изделий,Цель изобретения - повышение производительности и качества готовых деталей.Указанная цель достигается за счет того, что заготовку предварительно профилируют в соответствии с формой оправки, а деформирование осуществляют последовательно в обе стороны от зоны прилегания заготовки к оправке, причем расстояние от заготовки до оправки в крайних от зоны прилегания точках устанавливают одинаковым.На фиг. 1 изображена заготовка с оправкой; на фиг. 2 - заготовка после обкатку роликом в одну сторону от зоны прилегания; на фиг. 3 - то же, в обе стороны от зоны прилегания. Заранее спрофилировгнную заготовку устанавливают на оправку, выдерживая равенство расстояний а = з, производят обкатку роликом сначала в одну сторону от зоны прилегания заготовки к оправке, за тбм в другую.Пример. Производят ротационную вытяжку полой детали толщиной 1 - 0,3 мм с криволинейной образующей из титанового сплава ОТ 4 из конусной заготовки 1, вальцованной из листа и сваренной продольным швом с углом наклона образующей 18 и толщиной 1 + 0,12 мм давильным роликом 4 диаметром 180 мм и радиусом при вершине 8 мм с нагревом зоны деформации на температуру 630 в 8 С.15 Обработку производят в следующей последовательности.Коническая заготовка 1 устанавливаетсяна оправку 2 и прижимается к ней прижимом 3 с усилием Р, предохраняющим заготовку от проворота при последующей обработке. Определяется, например простукиванием заготовки, зона прилегания заготовки 1 к оправке 2 и от нее производится ротационная вытяжка деформирующим роликом 4зв сторону большего диаметра. Далее заготовка закрепляется на оправке, например путем закатки конца заготовки в кольцевую канавку 5 на оправке. Свободный конец заготовки 1 освобождается путем отвода от него прижима 3 и производится ротационная вытяжка в сторону меньшего диаметра от зоны прилегания заготовки к оправке. Производится отрезка закатанного в кольцевую канавку конца заготовки и снятие детали "" с" оправки.-.-.- -"-.Габариты получаемой детали: малый диаметр 200 мм, большой диаметр 450 мм, высота 430 мм, величина стрелы прогиба 50 мм.Геометрическая точность получаемой детали соответствует 3 классу точности. Режим обработки: подача Ь = 1,8 -- 2 мм/об;обороты и = 60 об/мин. Способ изготовления полых деталей, включающий установку заготовки на вращающуюся оправку и деформирование ее давильным инструментом, отличающийся тем,что, с целью повышения производительностии качества готовых деталей, заготовку предварительно профилируют в соответствии сформой оправки, а деформирование осуществляют последовательно в обе стороны от1 о зоны прилегания заготовки к оправке, причем расстояния от заготовки до оправки вкрайних от зоны прилегания точках устанавливают одинаковыми.Источники информации,принятые во внимание при экспертизе51. Авторское свидетельство СССР300241, кл. В 21 Р 31/00, 1969.ль Л. ПоШуфрич в комитет и откры шская на д,Редактор О. КолеЗаказ 1898/8 ВНИИПпо 133035, М лиал ППП Госуда лам и ква, Ж Патент Составит ьехред К. Тираж 986 рственного обретений- 35, Рау
СмотретьЗаявка
2570996, 24.01.1978
ПРЕДПРИЯТИЕ ПЯ А-1504
ОТЕГОВ СЕРГЕЙ СЕМЕНОВИЧ, ТИУНОВ КОНСТАНТИН МИХАЙЛОВИЧ, ПЕРМИНОВ ВИТАЛИЙ ПЕРФИЛОВИЧ
МПК / Метки
МПК: B21D 22/16
Метки: полых
Опубликовано: 15.11.1980
Код ссылки
