Трансформирующееся здание

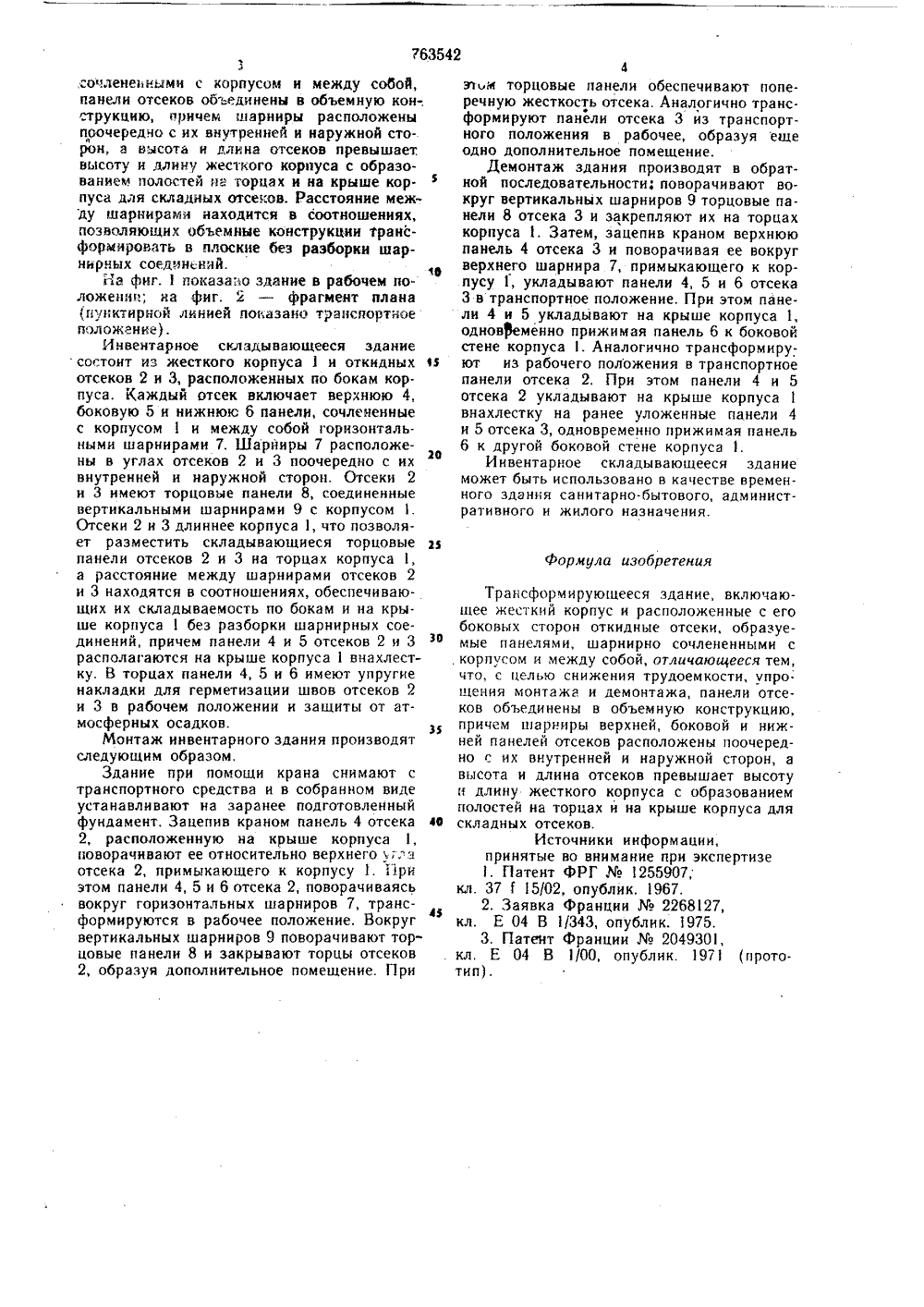

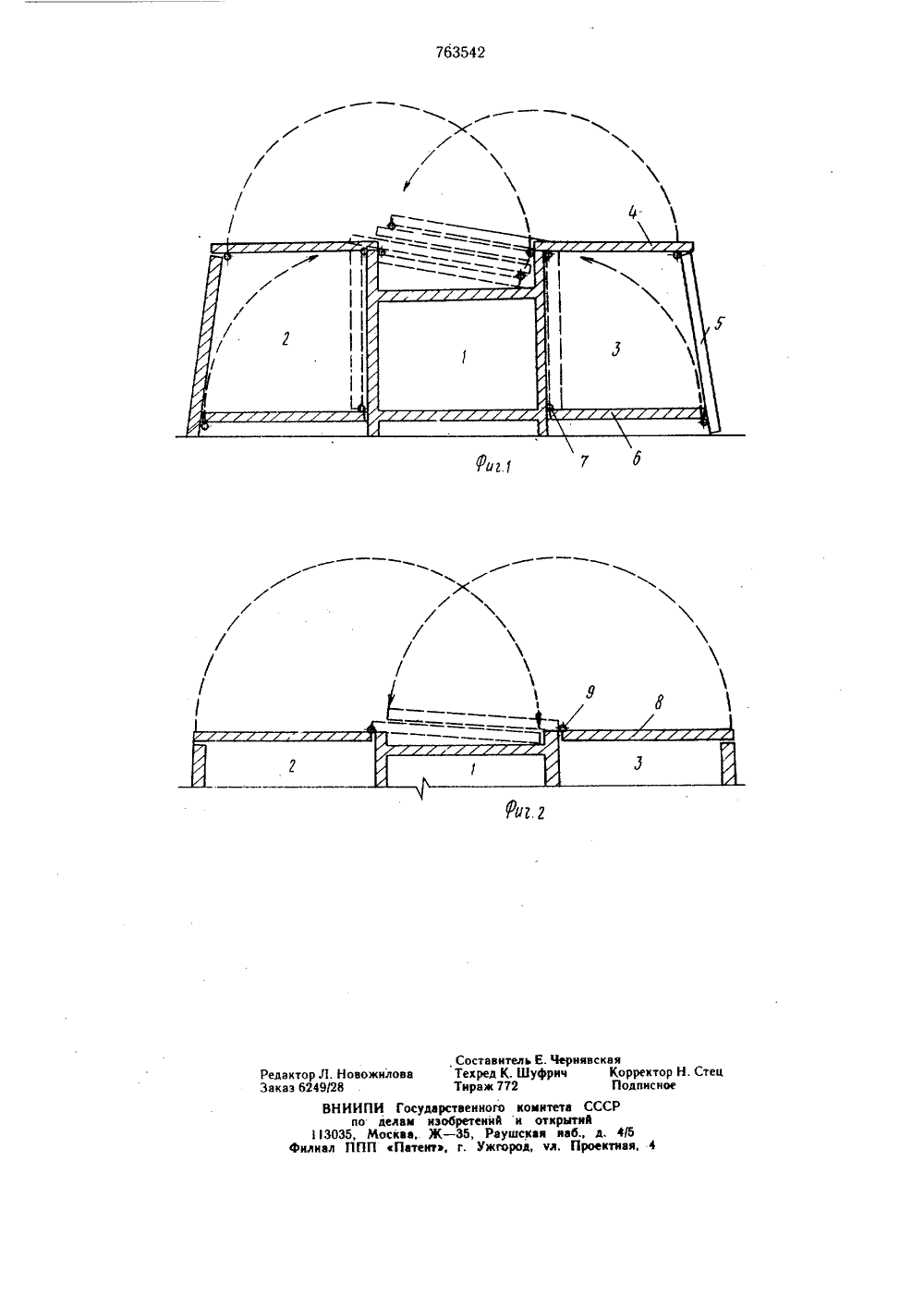

ОЛ ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СометскикСоциалистическихРеспублик(51) М. Кла Е 04 В 1/343 Ъсударстееннмй камнтет Опубликовано 15.09.80. Бюллетень34Дата опубликования описания 25.09.80дв делам нзебретеннй н етнрмтнй(54) ТРАНСФОРМИРУЮЩЕЕСЯ ЗДАНИЕ 1Изобретение относится к области строительства и предназначено для использования в качестве временного здания различного назначения.Известен складной транспортабельный дом, включающий коробчатое основание, к которому присоединены боковые и торцовые стенки, и крышу, опускаемую на основание при складывании стенок, причем торцовые стенки на свободном конце расположены в направляющих, проходящих в боковых гра нях крыши. Направляющие позволяют зам. О кнутую конструкцию трансформировать в плоский пакет путем смещения в направляющих относительно друг друга шарнирно взаимосвязанных крыши и боковых стенок 11. Недостатком данной конструкции является то, что не предусмотрена возможность полу 5 чения более одного дополнительного помещения,Известен жилой дом, который можно складывать, транспортировать и увеличивать в объеме. Жилой дом включает жест зо кий корпус и откидные, сочлененные из па нелей стенки, образующие при их расклады вании и последующем соединении дополни тельный этаж над корпусом 12. Недостат ком данной конструкции является то, что получают только одно дополнительное помещение при высокой трудоемкости и сложности монтажа и демонтажа, связанных с раздельным и многократным раскладыванием стенок, а затем соединением их в объемную конструкцию.Наиболее близким техническим решением является передвижное сооружение, включающее жесткий корпус и откидные отсекн, образуемые из панелей, шарнирно сочлененных с корпусом и между собой 3. Недостатком конструкции передвижного сооружения является трудоемкость и сложность монтажа и демонтажа отсеков: последовательно поднимают иудерживают на весу верхние панели, раскладывают нижние и боковые панели в рабочее положение, а затем соединяют боковые н верхние панели между собой, образуя объемные конструкции,Целью изобретения является снижение трудоемкости и упрощение монтажа и демонтажа здания.Поставленная цель достигается тем, что ч инвентарном складывающемся здании, состоящем из жесткого корпуса и. откидных отсеков, образуемых панелями, шарнирно,сочлененными с корпусом и между собой, панели отсеков объединены в объемную кон-. струкцию, причем царниры расположены поочередно с их внутренней и наружной сторон, а высота и длина отсеков превышает, высоту и длину жесткого корпуса с образованием полостей на торцах и на крыше корпуса для складных отсеков. Расстояние между шарнирами находится в соотношениях, позволяющих объемные конструкции трансформировать в плоские без разборки шарнирных соединений.йа фиг. 1 показано здание в рабочем по. ложенин; на фиг, 2 - фрагмент плана (нупктирной линией показано транспортное положение.Ичвентарное складывающееся здание состоит из жесткого корпуса 1 и откидных отсеков 2 и 3, расположенных по бокам корпуса, Каждый отсек включает верхнюю 4, боковую 5 и нижнюю 6 панели, сочлененные с корпусом 1 и между собой горизонталь. ными шарнирами 7. Шарйиры 7 расположены в углах отсеков 2 и 3 поочередно с их внутренней и наружной сторон. Отсеки 2 и 3 имеют торцовые панели 8, соединенные вертикальными шарнирами 9 с корпусом 1. Отсеки 2 и 3 длиннее корпуса 1, что позволяет разместить складывающиеся торцовые панели отсеков 2 и 3 на торцах корпуса 1, а расстояние между шарнирами отсеков 2 и 3 находятся в соотношениях, обеспечивающих их складываемость по бокам и на крыше корпуса 1 без разборки шарнирных соединений, причем панели 4 и 5 отсеков 2 н 3 располагаются на крыше корпуса 1 внахлестку. В торцах панели 4, 5 и 6 имеют упругие накладки для герметизации швов отсеков 2 и 3 в рабочем положении и защиты от атмосферных осадков.Монтаж инвентарного здания производят следующим образом,Здание при помощи крана снимают с транспортного средства и в собранном виде устанавливают на заранее подготовленный фундамент. Зацепив краном панель 4 отсека 2, расположенную на крыше корпуса 1, поворачивают ее относительно верхнего у-,"э отсека 2, примыкающего к корпусу 1. При этом панели 4, 5 и 6 отсека 2, поворачиваясь вокруг горизонтальных шарниров 7, трансформируются в рабочее положение. Вокруг вертикальных шарниров 9 поворачивают торцовые панели 8 и закрывают торцы отсеков 2, образуя дополнительное помещение. При 4мм торцовые панели обеспечивают поперечную жесткость отсека. Аналогично трансформируют панели отсека 3 иэ транспортного положения в рабочее, образуя еще одно дополнительное помещение.Демонтаж здания производят в обратной последовательности: поворачивают вокруг вертикальных шарниров 9 торцовые панели 8 отсека 3 и закрепляют их на торцах корпуса . Затем, зацепив краном верхнюю панель 4 отсека 3 и поворачивая ее вокруг верхнего шарнира 7, примыкающего к корпусу 1, укладывают панели 4, 5 и 6 отсека 3 в транспортное положение. При этом панели 4 и 5 укладывают на крыше корпуса 1, одновременно прижимая панель 6 к боковой стене корпуса 1. Аналогично трансформируют из рабочего положения в транспортное панели отсека 2, При этом панели 4 н 5 отсека 2 укладывают на крыше корпусавнахлестку на ранее уложенные панели 4 и 5 отсека 3, одновременно прижимая панель 6 к другой боковой стене корпуса 1.Инвентарное складывающееся здание может быть использовано в качестве временного здания санитарно-бытового, административного и жилого назначения. Трансформирующееся здание, включающее жесткий корпус и расположенные с егобоковых сторон откидные отсеки, обраэуеэв мые панелями, шарнирно сочлененными скорпусом и между собой, отличающееся тем,что, с целью снижения трудоемкости, упрощения монтажа и демонтажа, панели отсеков объединены в объемную конструкцию,причем шарниры верхней, боковой и нижней панелей отсеков расположены поочередно с нх внутренней и наружной сторон, авысота и длина отсеков превышает высотуи длину жесткого корпуса с образованиемполостей на торцах н на крыше корпуса для4 ф складных отсеков,Источники информации,принятые во внимание при экспертизе1. Патент ФРГ1255907,кл. 37 1 1502, опублик. 1967.2, Заявка Франции2268127,кл, Е 04 В 1/343, опублик. 1975.3. Патент Франции2049301,кл, Е 04 В 1/00, опублик. 1971 (прототип)./Составитель Е. Чернявская Редактор Л. Новожилова Техред К.Шуфрич Корректор Н. Стен Заказ 6249/28 Тираж 772 Подписное ВНИИПИ Государственного комитета СССР по делак изобретений и открытий 113035, Москва, Ж - 35, Раушская яаб., д. Ф/5 Филиал ППП Патенте, г, Ужгород, чл. Проектная, 4
