Система регулирования температуры рабочей жидкости

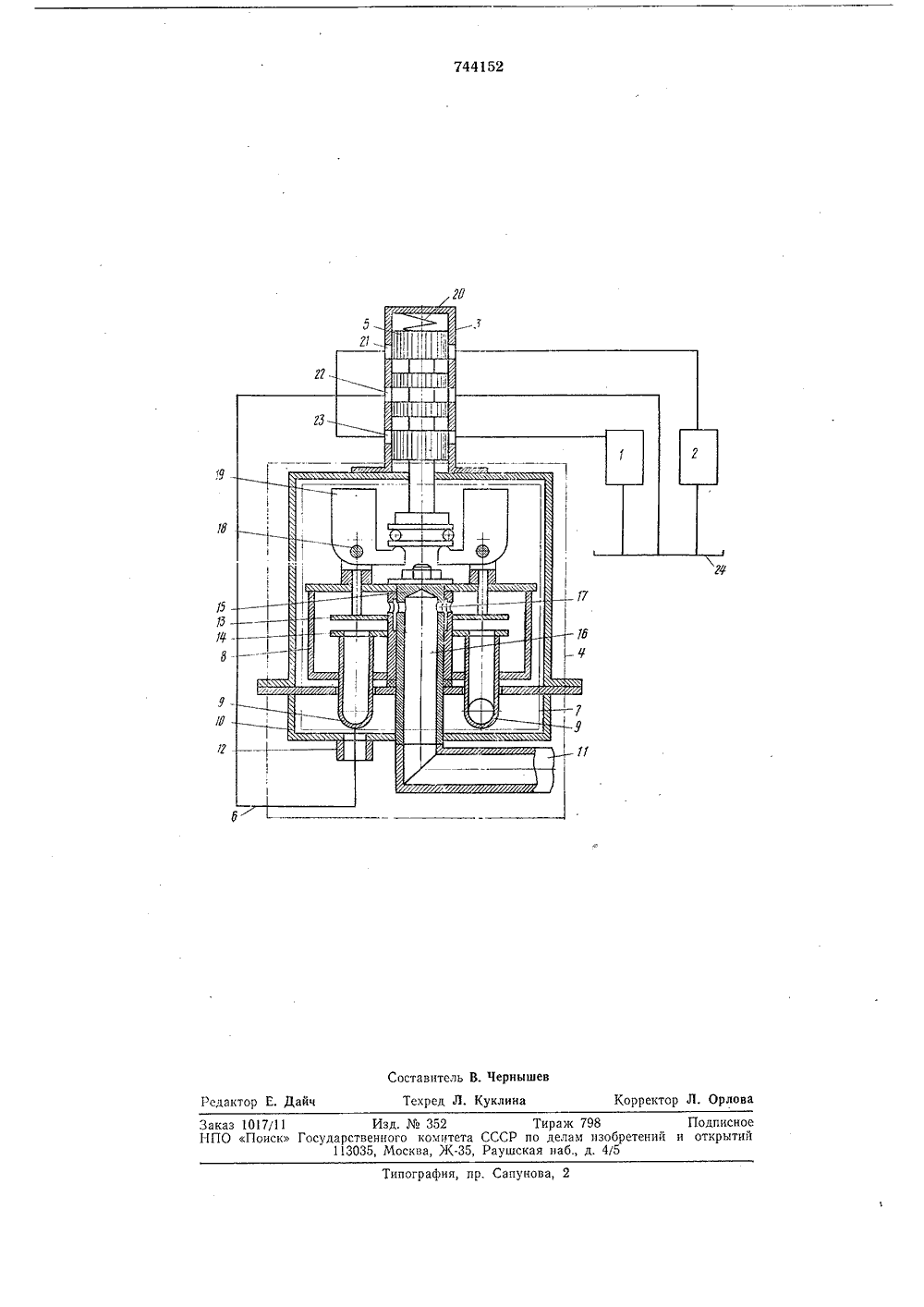

р 11744 Б 2 ОП И САН И ЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51 л.Г 15 В 13/026 05 Р 23/12 Государстееннын комитет СССР по делам изобретений и открытий(45) Дата опубликования описания 30,06.80 УДК 62-543.2, В. Каверзин, В. А. Дмитриев и В йкалов Красноярский политехнический институт Заявител СИСТЕМА РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ РАБОЧЕЙ ЖИДКОСТИ Изобретение относится к гидравлическому приводу и предназначено для обеспечения и поддержания оптимальной температуры рабочей жидкости гидросистем различных машин и механизмов. 5Известно устройство для регулирования температуры рабочей жидкости, содержащее теплообменник и механизм управления 11.Недостатком этого устройства является невысокая стабильность температуры рабочей жидкости, так как оно обеспечивает лишь охлаждение жидкости в гидросистеме при ее нагревании сверх допустимого уровня. 15Известна также система регулированиятемпературы рабочей жидкости в гидроприводе, содержащая подогреватель и охладитель рабочей жидкости, золотниковый распределитель потока между ними и механизм управления золотником, включенныйв сливную магистраль 2,Недостатком этой системы является то,что она чувствительна не только к изменению температуры, а следовательно, вязкости жидкости, но и к пульсации потокажидкости в сливной магистрали, поскольку управляющим сигналом в ней являетсяперепад давления на гидравлическом сопротивлении установленном на сливе. Это 30 2приводит к нестабильности температуры рабочей жидкости.Целью изобретения является уменьшение влияния пульсации скорости течения жидкости в сливной магистрали на величину стабилизированной температуры жидкости.Это достигается тем, что механизм управления золотником выполнен в виде центробежного регулятора, взаимодействующего с золотником распределителя и имеющего ротор, вращаемый реактивной силой потока, вытекающего из сопл, установленных на роторе.На чертеже схематически представлена предлагаемая система.Система регулирования температуры содержит подогреватель 1 и охладитель 2 рабочей жидкости, золотниковый распределитель 3 потока, установленный между ними, и механизм 4 управления золотником 5, Механизм 4 включен в сливную магистраль 6 и выполнен в виде центробежного регулятора 7, взаимодействующего с золотником 5 распределителя 3. Центробежный регулятор 7 имеет ротор 8, вращаемый реактивной силой потока, вытекающего из сопл 9, установленных на роторе 8.Центробежный регулятор 7 смонтирован в корпусе 10, снабженном подводящим 11 и отводящим 12 штуцерами, Ротор 8 имеетверхний 13 и нижний 14 диски и установлен на оси 15, в которой выполнены центральное осевое 16 и радиальные 17 отверстия.На роторе 8 при помощи осей 18 закреплены центробежные грузы 19,Золотник 5 распределителя 3 с одной стороны поджат пружиной 20, а с другой взаимодействует с грузами 19. Распределитель3 имеет проходные окна 21, 22, 23, сообщенные магистралью 6 с отводящим штуцером 12. Рабочая жидкость сливается вбак 24.Система регулирования температуры рабочей жидкости работает следующим образом.Рабочая жидкость из гидросистемы через подводящий штуцер 11, осевое 16 и радиальные 17 отверстия оси 15 поступает вротор 8, а затем в сопла 9, вытекая из которых перпендикулярно оси ротора 8, обеспечивает вращение ротора 8 благодаря реактивной силе струи. Из нижней части корпуса 10 жидкость через отводящий штуцер12 и магистраль 6 подводится к окнам 21,22, 23 распределителя 3.При оптимальной температуре рабочейжидкости центробежные грузы 19, установленные на роторе 8, под действием центробежных сил удерживают подпружиненный зозолотник 5 в положении, соответствующемполному открытию окна 22. При этом окна21 и 23 перекрыты золотником 5, а рабочаяжидкость, минуя подогреватель 1 и охладитель 2, поступает в бак 24,35При понижении температуры рабочейжидкости вязкость ее возрастает, потеридавления на соплах 9 увеличиваются, чтоприводит к уменьшению оборотов ротора 8.Золотник 5 под действием пружины 20 перемещается вниз, открывая окно 23 и закрывая окна 21, 22, Жидкость поступает к подогревателю 1.При повышении температуры рабочей жидкости вязкость ее уменьшается, что приводит к уменьшению потерь давления на соплах 9, при этом число оборотов ротора 8 возрастает, центробежные грузы 19 перемещают золотник 5 вверх. Окна 22, 23 закрываются, а окно 21 открывается, и жидкость поступает к охладителю 2.Вследствие инерционности вращающихся масс ротора 8 и центробежных грузов 19 снижается влияние пульсаций скорости рабочей жидкости на положение золотника 5 распределителя 3, что стабилизирует температурный режим работы гидросистемы.Формула изобретенияСистема регулирования температуры рабочей жидкости в гидроприводе, содержащая подогреватель и охладитель рабочей жидкости, золотниковый распределитель потока между ними и механизм управления золотником, включенный в сливную магистраль, отличающаяся тем, что, с целью уменьшения влияния пульсации скорости течения жидкости в сливной магистрали на величину стабилизированной температуры жидкости, механизм управления золотником выполнен в виде центробежного регулятора, взаимодействующего с золотником распределителя и имеющего ротор, вращаемый реактивной силой потока, вытекающего из сопл, установленных на роторе,Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Мо 361971, кл. В 66 С 13/12, 1970.2. Авторское свидетельство СССР Мо 378660, кл. 1. 15 В 13/02, 1971.744152 б /5 ф дСоставитель В. Чернышев Редактор Е. Дайч Техред Л. Куклина Корректор Л. Орлова Заказ 1017/11 Изд.352 Тираж 798 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, )К, Раушская наб., д. 4/5Типография, пр. Сапунова
