Программный регулятор температуры

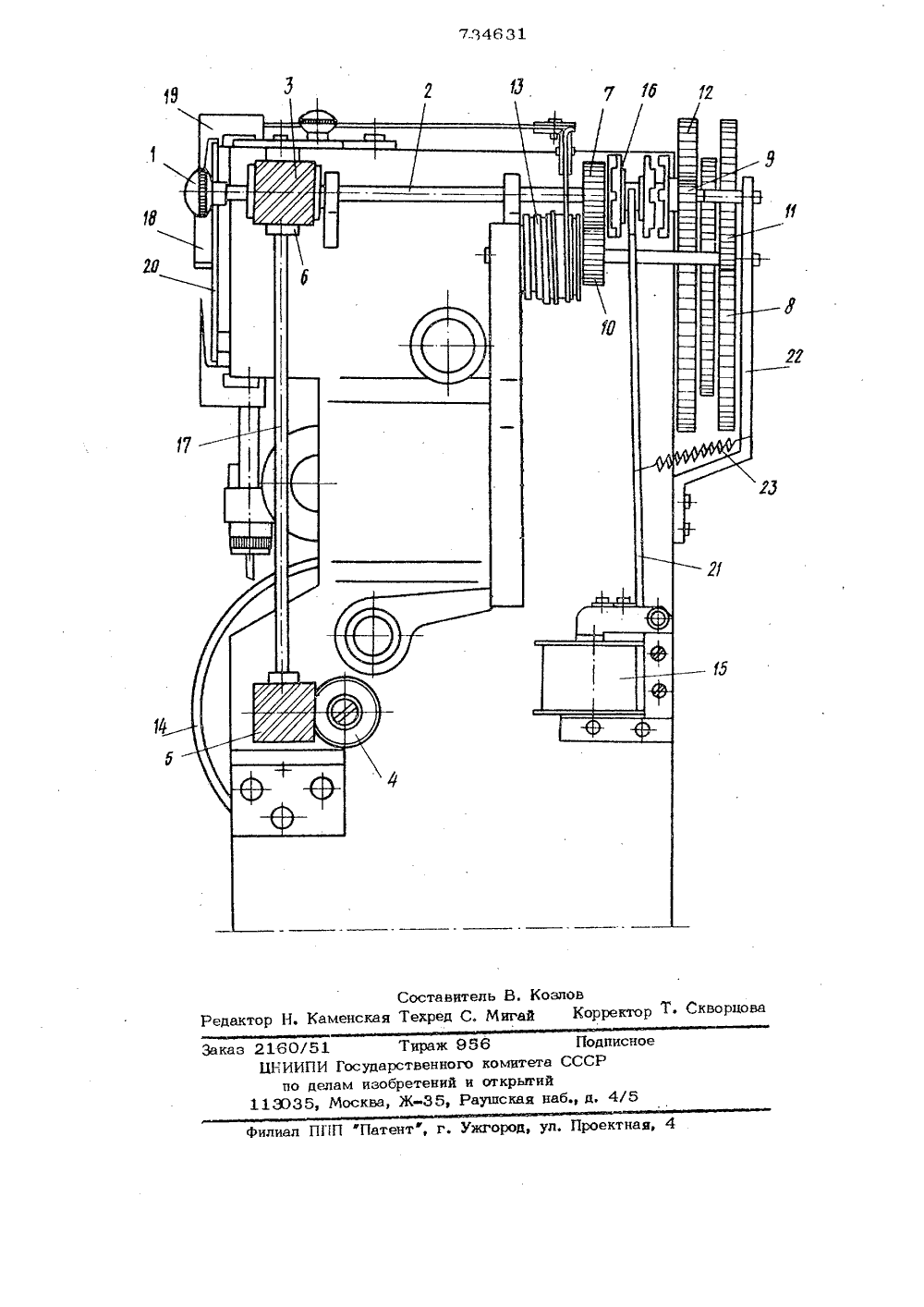

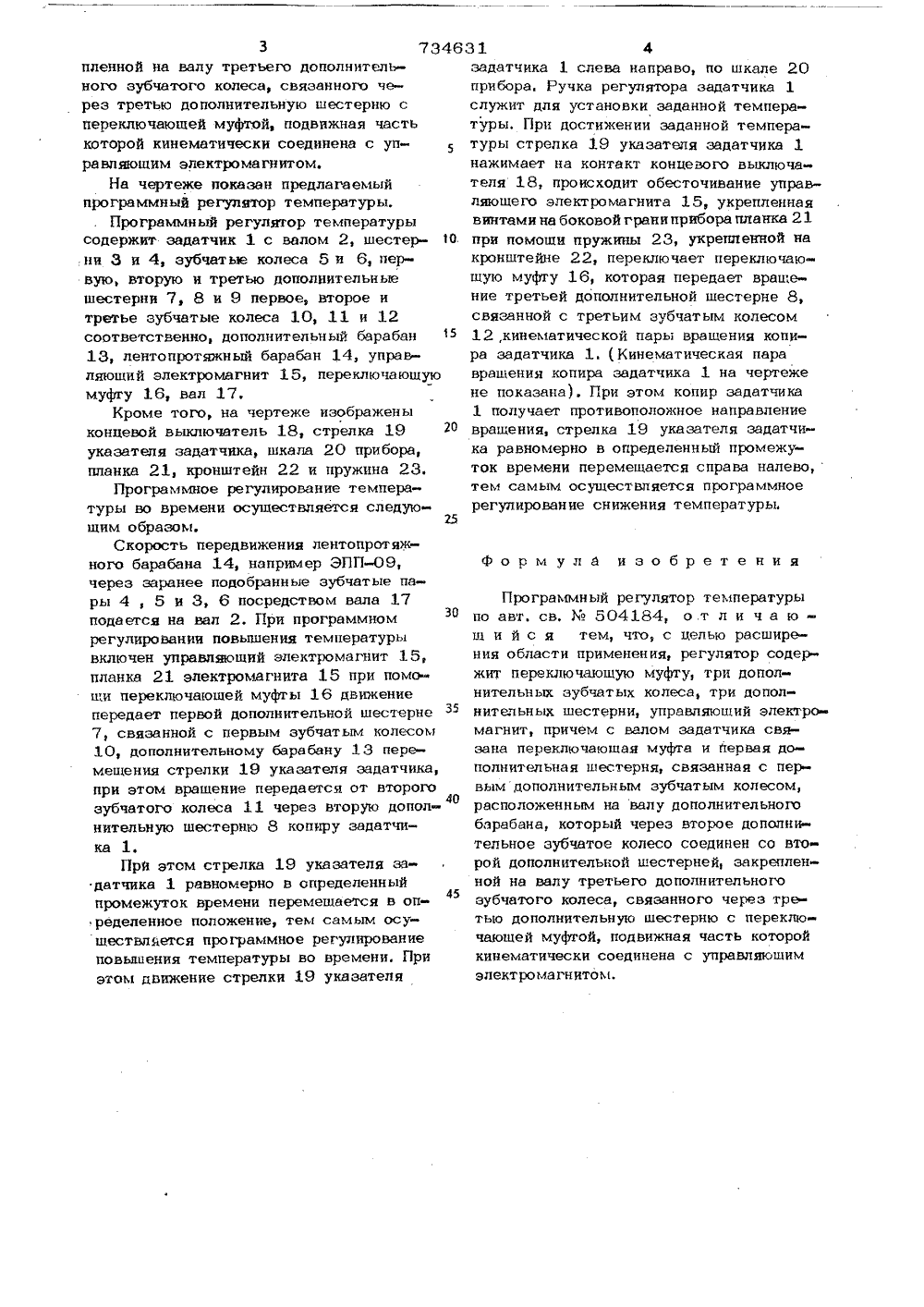

(23) Приоритет ио деиы итббретвиий и открытий(54) ПРОГРАММНЫЙ РЕГУЛЯТОР ТЕМПЕРАТУРЫ Изобретение относится к приборам для измерения, записи и регулирования температуры, используемых, в основном, при изучении физических и химических свойств веществ.По основному авт. св.5041845 известен программный регулятор температуры, содержащий измерительный и регулирующий блоки, лентопротяжный барабан и задетчик, в который введен10 узел механической передачи, выполненный иэ ведущей шестерни, зубчатых колесФи вертикально расположенного вала, на одном конце которого установлено одно из зубчатых колес, связанное с ведущей шестерней, закрепленной на лентопротяж ном беребене, е на другом конце - другое зубчатое колесо, связанное с задет чиком, не валу которого закреплен дополнительныйй барабан. 20При программном регулировании температуры в известном устройстве стрелка задетчика перемещается по шкале прибора слева направо, согласно программе, В таком устройстве возможен лишь программный подъем температуры.Однако при изучении физико-хими-ческих свойств веществ возникает такЖе необходимость программного регулирования понижения температуры, что невозможно осуществить известным устройством.Белью изобретения является расширение области применения программного регулятора температуры,Цель достигается тем, что предлагаемый программный регулятор содержит переключающую муфту, три дополнительных зубчатых колеса, три дополнительных шестерни, управляющий электромаг нит, причем с валом задетчика связана переключаюшая муфте и первая дополнительная шестерня, связанная с первым дополнительным зубчатым колесом, расположенным на валу дополнительного барабана, который через второе дополнительное зубчатое колесо соединен :о второй дополнительной шестерней,;юкр3 7346пленной на валу третьего дополнительного зубчатого колеса, связанного через третью дополнительную шестерню спереключающей муфтой, подвижная частькоторой кинематически соединена с управляющим электромагнитом,па чертеже показан предлагаемыйпрограммный регулятор температуры,Программный регулятор температурысодержит задатчик 1 с валом 2, шестерни 3 и 4, зубчатые колеса 5 и 6, первую, вторую и третью дополнительныешестерни 7, 8 и 9 первое, второе итретье зубчатые колеса 10, 11 и 12соответственно, дополнительный барабан13, лентопротяжный барабан 14, управляющий электромагнит 15, переключающуюмуфту 16, вал 17,Кроме того, на чертеже изображеныконцевой выключатель 18, стрелка 19указателя задатчика, шкала 20 прибора,планка 21, кронштейн 22 и пружина 23,Программное регулирование температуры во времени осуществляется следующим образом.25Скорость передвижения лентопротяжного барабана 14, например ЭПП через юранее подобранные зубчатые пары 4, 5 и 3, 6 посредством вала 17подается на вал 2. При программномЗОрегулировании повышения температурывключен управляющий электромагнит 15,планка 21 электромагнита 15 при помощи переключающей муфты 16 движениепередает первой дополнительной шестерне7, связанной с первым зубчатым колесом10, дополнительному барабану 13 перемещения стрелки 19 указателя задатчикапри этом вращение передается от второго40зубчатого колеса 11 через вторую дополнительную шестерню 8 копиру задатчика 1.При этом стрелка 19 указателя задатчика 1 равномерно в определенный45промежуток времени перемещается в определенное положение, тем самым осуществляется программное регулированиеповышения температуры во времени. Приэтом движение стрелки 19 указателя 31 4эадатчика 1 слева направо, по шкале 20 прибора, Ручка регулятора задатчика 1 служит для установки заданной температуры. При достижении заданной температуры стрелка 19 указателя задатчика 1 нажимает на контакт концевого выключателя 18, происходит обесточивание управляющего электромагнита 15, укрепленная винтами на боковой грани прибора планка 21 при помощи пружины 23, укрепленной на кронштейне 22, переключает переключающую муфту 16, которая передает вращение третьей дополнительной шестерне 8, связанной с третьим зубчатым колесом 12,кинематической пары вращения копира задатчика 1. Кинематическая пара вращения копира задатчика 1 на чертеже не показана). При этом копир задатчика 1 получает противоположное направление вращения, стрелка 19 указателя задатчика равномерно в определенный промежуток времени перемещается справа налево,тем самым осуществляется программное регулирование снижения температуры,Формула изобретенииПрограммный регулятор температурыпо авт. св.504184, о.т л и ч а ющ и й с я тем, что, с целью расширения области применения, регулятор содержит переключающую муфту, три дополнительных зубчатых колеса, три дополнительных шестерни, управляющий электромагнит, причем с валом задатчика связана переключающая муфта и йервая дополнительная шестерня, связанная с первымдополнительным зубчатым колесом,расположенным на валу дополнительногобарабана, который через второе дополнительное зубчатое колесо соединен со второй дополнительной шестерней, закрепленной на валу третьего дополнительногозубчатого колеса, связанного через третью дополнительную шестерню с переключающей муфтой, подвижная часть которойкинематически соединена с управляющимэлектромагнитом,7.,346 3 1 Составитель В, КозловРедактор Н. Каменская Техред С. Мигай Корректо Скворцом днисноеР каз 5 ос илиал ППП "Патент, г. Ужгород, ул. Проектная, 4 60/51ЕИИПИ Госпо делам Тираж 956 Пударственного комитета ССизобретений и открьлийва, Ж, Раушская наб.,
