Устройство для определения уровня и профиля поверхности сыпучих материалов

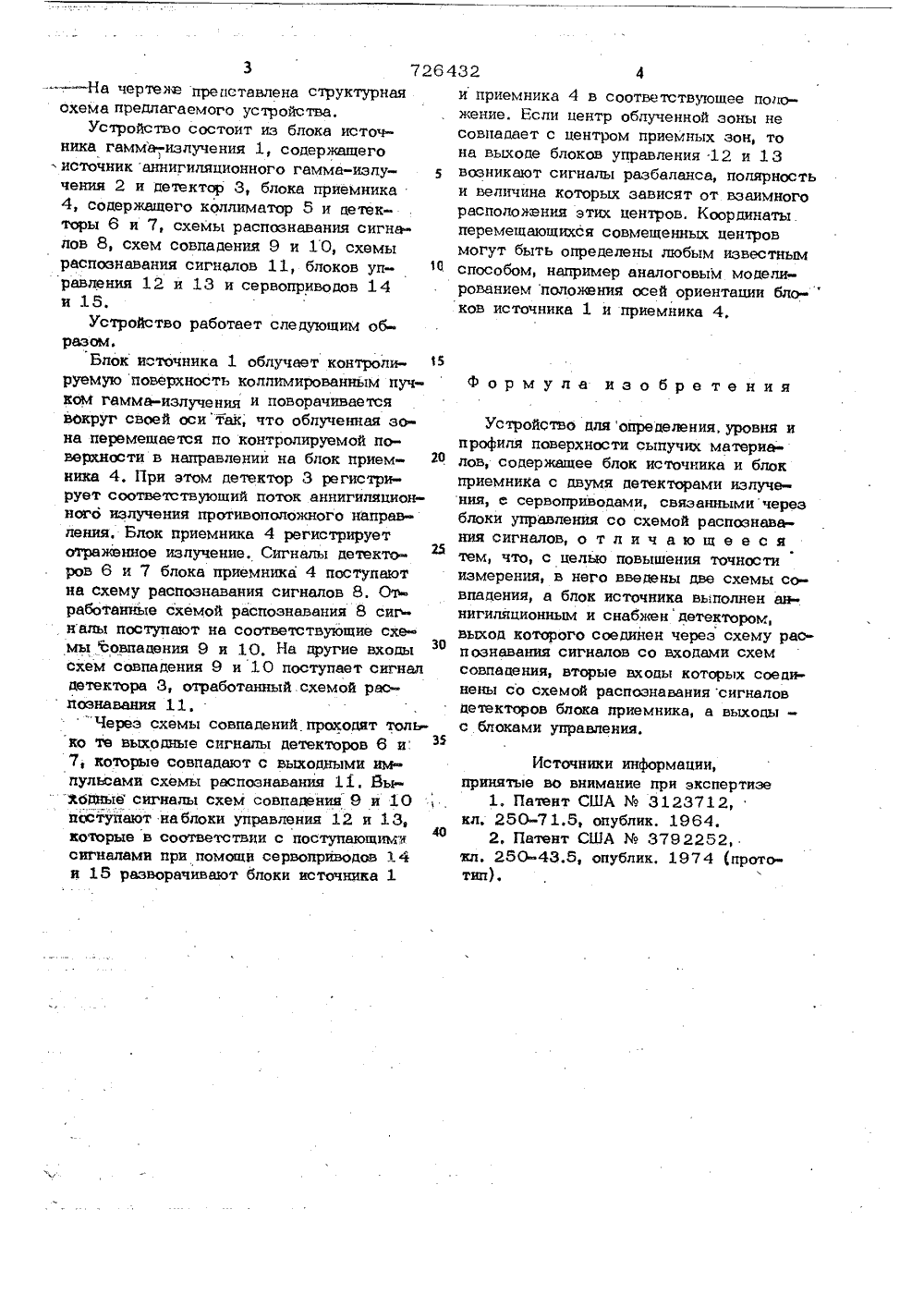

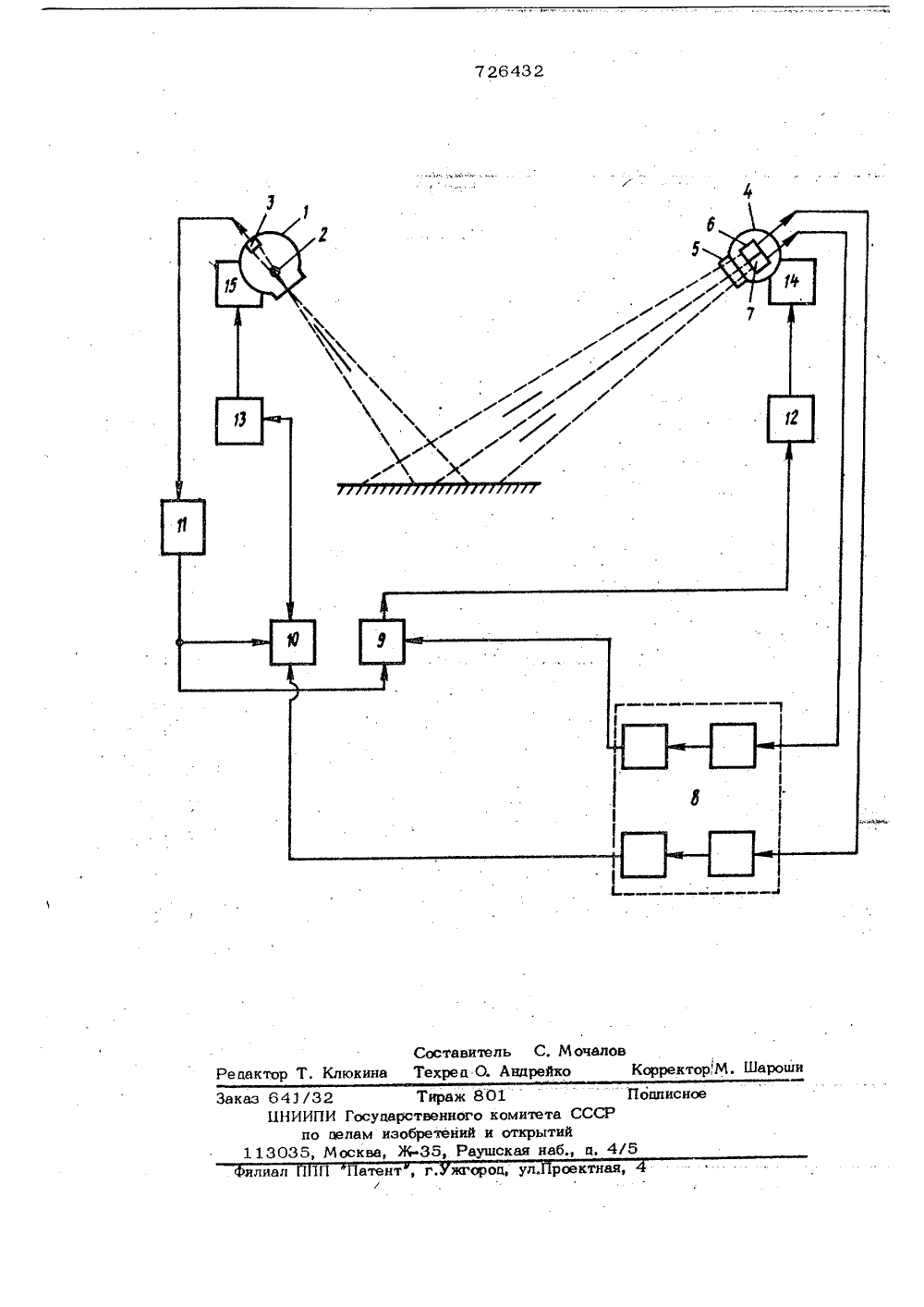

1 726432 Сокзз СоветскикСощиалистическихРеспублик Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(23) Приоритет до делам изобретений и открытийОпубликовано 05.04.80.Бюллетень Ж 13 Дата опубликования описания 08,04.80(72) Авторы изобретения В. О. Гайдучик, А. С, Головченко, А. Б. Иванов и И. П, Павленко Днепропетровский ордена Трудового Красного Знамени горный институт им. Артема(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ УРОВНЯ И ПРОФИЛЯ ПОВЕРХНОСТИ СЫПУЧИХ М АТЕРИАЛОВИзобретение относится к технике измерения уровня и профиля поверхности сыпучих материалов и может быть использовано, в частности, при измерении уровня в технологических емкостях горной и металлургической промышленности.Известны устройства для определения уровня и профиля материалов, содержащие блоки источника и приемника гамма-излучения, связанного с измерительным устройством 1.Недостатком таких устройств является большая зависимость точнссти измерения от радиационного фона в зоне иэме 15 Наиболее близким к изобретению иэ известных устройств измерения уровня по технической сущности является устройство для измерения уровня и профиля поверхности сь:пучих материалов, которое содержит блоки источника и приемника с двумя детекторами излучения, с сервоприводами, связанными через блоки управления со схемой распознавания сигналов 21.Недостатком известных устройств является большое влияние радиационного фона на точность определения уровня и профиля сыпучего материала. Цель изобретения - повышение точности измерения,Это достигается тем, что в устройство введены две схемы совпадения, а, блокисточника выполнен апнигиляционным иснабяан детектором, выход которого соединен через схему распознавания сигналов со входами схем совпадения, вторыевходы которых соединены со схемой распознавания сигналов детекторов блокаприемника, а выходы - с блоками управления,Известно, что при аннигиляции поэитронов большинство аннигиляционных гамма-квантов разлетается под заданным уголом, близким к 180, образуя два потока противоположного направления,. -- На чертеже представлена структурнаясхема предлагаемого усчройства,Устройство состоит из блока источника гамма-,излучения 1, содержащегоисточник аннигиляционного гаммаизлу 5чения 2 и детектор 3, блока приемника4, содержащего коллиматор 5 и детекторы 6 и 7, схемы распознавания сигналов 8, схем совпадении 9 и 10, схемыраспознавания сигналов 11, блоков управления 12 и 13 и сервоприводов 14и 15,Устройство работает следующим образом вБлок источника 1 облучает контролируемую поверхность коллимированным пучком гамма-излучени; и поворачиваетсявокруг своей оситак, что облученная эона перемещается по контролируемой поверхности в направлении на блок прием О,ника 4, При этом детектор 3 регистрирует соответствующий поток аннигиляционного излучения противоположного направления, Блок приемника 4 регистрируетотраженное излучение. Сигналы детекторов 6 и 7 блока приемника 4 поступаютна схему распознавания сигналов 8. Отработанные схемой распознавания 8 сиги алы поступают на соответствующие схемы совпадения 9 и 10. На другие входысхем совпадения 9 и 10 поступает сигналдетектора 3, отработанный схемой рас познавания 11,Через схемы совпадений проходят только те выходные сигналы детекторов 6 и7, которые совпадают с выходными импульсами схемы распознавания 11. Ны-хбдные сигналы схем совпадения 9 и 10псступают наблоки управлении 12 и 13,которые в соответствии с поступающимисигналами при помощи сервоприводов ) 4и 15 разворачивают блоки источника 1 и приемника 4 в соответствующее положение. Если центр облученной зоны несовпадает с центром приемных зон, тона выходе блоков управления 12 и 13возникают сигналы разбаланса, полярностьи величина которых зависят от взаимногорасположения этих центров. Координаты.перемещающихся совмещенных ценчровмогут быть определены любым известнымспособом, например аналоговым моделированием положения осей ориентации бло- "ков источника 1 и приемника 4,Формула изо бре те ния Устройство для определения, уровня ипрофиля поверхности сыпучих материалов, содержащее блок источника и блокприемника с двумя детекторами излучения, е сервоприводами, связанными черезблоки управления со схемой распознавания сигналов, о т л и ч а ю щ е е с ятем, что, с целью повышения точностиизмерения, в него введены две схемы совпадении, а блок источника вь;полнен аннигиляционным и снабжен детектором,выход которого соединен через схему распознавания сигналов со входами схемсовпадения, вторые входы которых соединены со схемой распознавания сигналовцетекторов блока приемника, а выходыс блоками управления,Источники информации,принятые во внимание при экспертизе 1. Патент США3123712,кл, 250-71 5, опублик. 1964. 2. Патент США3792252,кл, 250-43.5, опублик. 1974 (прототип).Корректор,М, Шарощи одпис нов Тираж 801рстюенного комитета СССРзобретений и открытийЖ, Раушская набд.илиал 1 П Патент, г, жгород, уп. роектн Составитель С. МочаРедактор Т. Клюкина Техред О. Андрейко Закаэ 643/32 ЦНИИПИ Госуда по делам и 113035, Москва, П 4/5
