Способ автоматического устранения длительных преобладаний сигналов в приемнике аппаратуры систем тт с чм

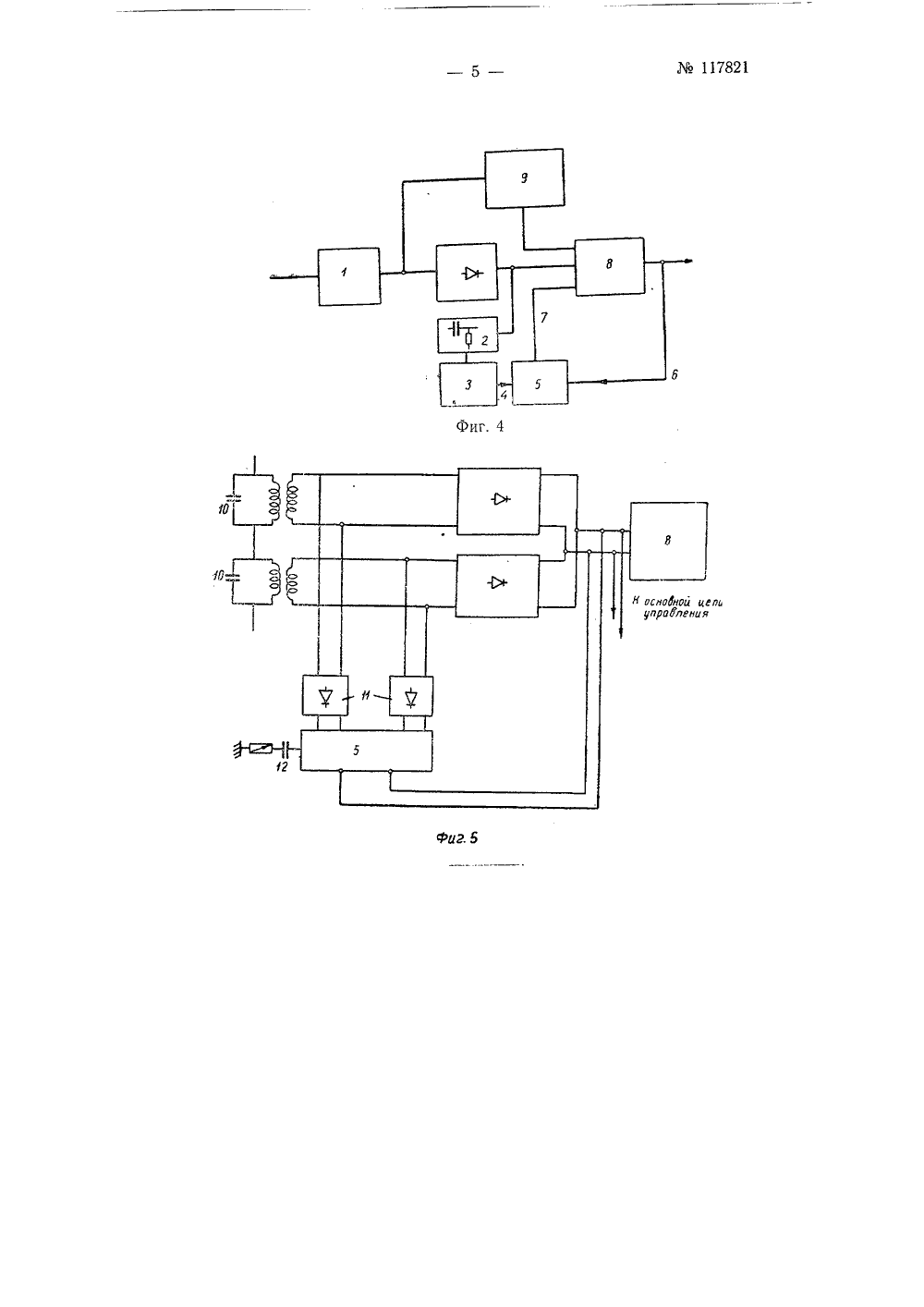

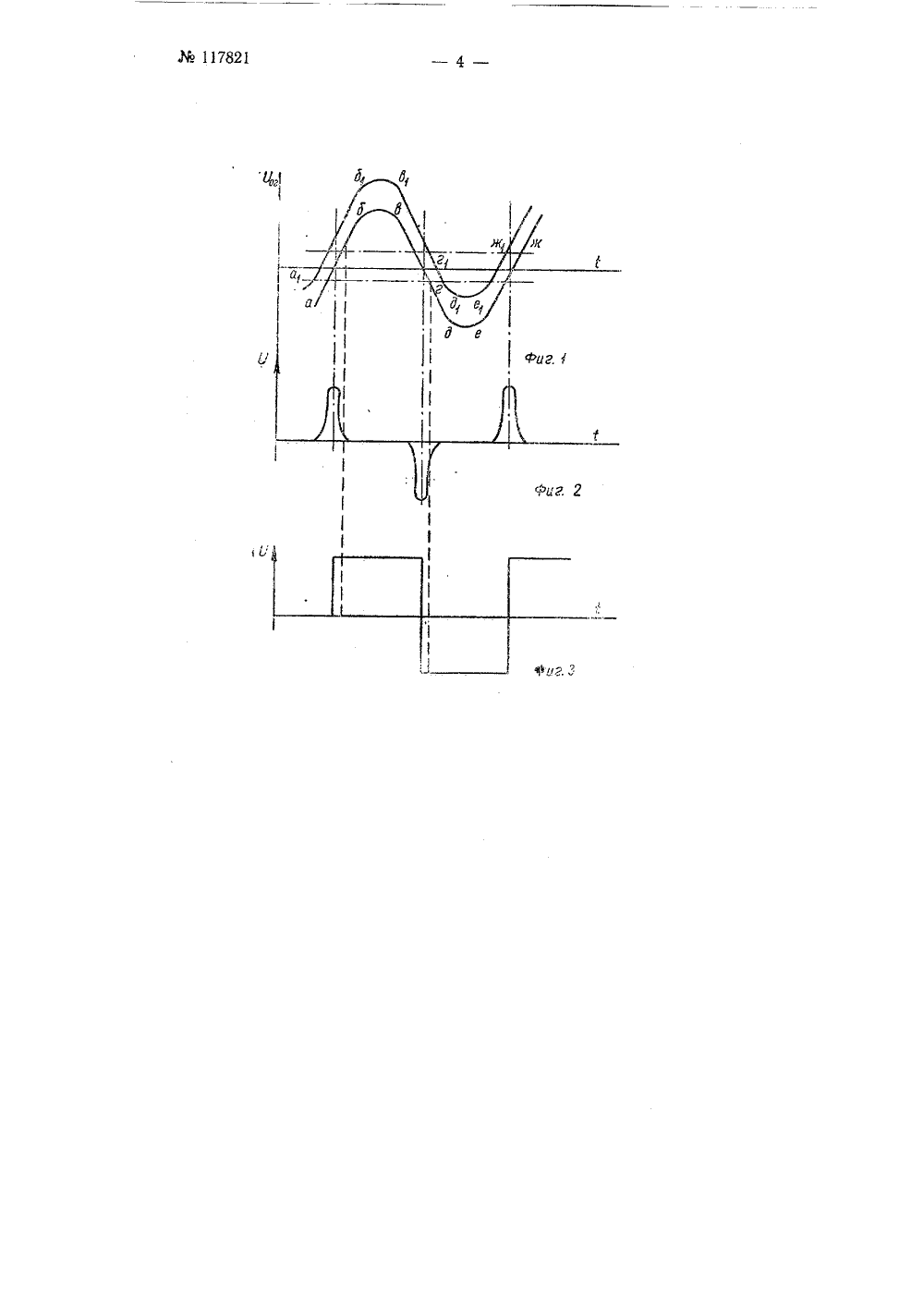

СССР ОБРЕТЕНИ МДЕТЕЛЬСТВУ ТОРСКО. С, Гуро ПОСОБ АВТОМАТИЧЕСКОГО УСТРАНЕНИЯ ДЛИТЕЛЬНЫХРЕОБЛАДАНИй СИГНАЛОВ В ПРИЕМНИКЕ АППАРАТУРЬСИСТЕМ ТТ с ЧМ аявлено 4 июля 1957 г. за580007/26 в Комитет по делам изобретений и открытий при Совете Министров СССР Изобретение относится к способам автоматического устранения длительных преобладаний сигналов в приемнике аппаратуры тонального телеграфирования (ТТ) с частотной модуляцией (ЧМ) без перемены фазы несущей частоты, когда длительность телеграфных посылок на приемном конце канала остается неизменной и меняется лишь амплитуда разнополярных сигналов.В известных способах устранения преобладания достигается либо применением специального контрольного канала, либо путем фиксирования фронтов принимаемых импульсов в результате накладывания на огибающую сигнала продифференцированных сигналов или использованием схем с пиковыми детекторами.Описываемый способ основан на формировании эталонного сигнала на приемном конце, длительность которого сравнивается с длительностью сигнала на выходе системы ТТ. При этом появляющийся в сравнивающем устройстве сигнал ошибки используется для устранения преобладанияя.Зталонный сигнал формируется импульсами, полренцированием телеграфных посылок на выходе амплра частотного дискриминатора, что увеличивает испраность приемной аппаратуры.На фиг. 1 изображена форма напряжения огибающей на выходе амплитудного детектора; на фиг, 2 - последовательность импульсов на выходе дифференцирующей цепочки; на фиг. 3 - форма сигналов на выхсде формирующего устройства; на фиг, 4 - блок-схема устройства для автоматического устранения преобладания в канале ТТ; на фиг. 5 - блок-схем а вспомогательного устройства. ученными диффеитудного детектовляющую способ М 117821Еак следует из фиг. 1, точка максимальной крутизны огибающих на выходе дискриминатора неискаженного сигнала и сигнала, принятого с преобладанием, остается неизменной во времени. Это положение точек используется для получения эталонных сигналов,На фиг, 1 кривая абвгдеж соответствует огибающей неискаженного сигнала, а кривая абвгде,ж, - сигналу с преобладанием. Такое положение точек соответствует только при работе на прямолинейном участке характеристики дискриминатора. Преобладание, появившееся в результате различных причин, не нарушает указанной закономерности.Если подать огибающую сигналов ТТ на дифференцирующую цепочку 2 (фиг. 4),то на ее выходе получатся импульсы, положение которых во времени будет зависеть только от смены полярностей сигнала и не будет зависеть от величины преобладания (фиг. 2).Полученные импульсы (фиг. 2) подаются на формирующее устройство (фиг. 4), на выходе которого, в соответствии с приходящими им. пульсами, появляются сигналы той или иной полярности (фиг. 3), В качестве формирующего устройства можно использовать триггерную схему.На выходе формирующего устройства получаются неискаженные эталонные сигналы 4 (фиг. 4). Эталонные сигналы подаются на схему сравнения б, на другой выход которой подаются сигналы б с выхода приемника.В схеме сравнения 5 сравниваются длительности соответствующих положительных или отрицательных посылок передаваемой комбинации.Если длительность всех положительных (или отрицательных) эталонных посылок равна длительности соответствующих посылок, поступивших с выхода канала, то на выходе схемы сравнения напряжение буде; равно нулю. Если длительность эталонных импульсов будет больше длительности искаженных посылок, то появится напряжение одного знака. Если длительность эталонных посылок будет меньше длительности искаженных посылок, - напряжение другого знака.На выходе схемы сравнения появляется напряжение, пропорциональное разности длительности эталонных и искаженных посылок.Напряжение, полученное на выходе схемы сравнения, используется как управляющее напряжение 7. Оно подается на вход триггера 8, имеющегося в приемнике ТТ, для изменения положения его рабочей точки. Таким образом, происходит автоматическое устранение появившегося преобладания,Для того чтобы не произошло ложной перекомпенсации преобладания при длительной посылке одного знака, применяется специальная вспомогательная схема управления 9 (фиг. 4 и фиг. 5), принцип действия которой заключается в следующем.Напряжение на выходе дискриминатора 1 пропорционально только частоте сигнала, поступающего на контуры дискриминатора 10 (фиг, 5).Переменное напряжение на выходе дискриминатора, соответствующее частоте нажатия плюсовой посылкиили частоте нажатия минусовой посылки ъ строго фиксировано для данного дискриминатора, и поэтому отклонение напряжения можно принять за меру отклонения частотыилиот номинальных значений т, е. за меру величины преобладания сигнала,При установке на выходе контуров дискриминатора вспомогательных выпрямителей 11 и построении схемы таким образом, чтобы на ее выходе появлялось напряжение только в том случае, если выпрямленное напряжение после выпрямителя отличается от величины напряжения, принятого за номинальное и определяемого частотойили , то вели117821чина и знак этого напряжения будут характеризовать величину и знак преобладания при длительном нажатии или отжатии.Постоянная времени вспомогательных выпрямителей должна быть равна постоянной времени сравнивающей цепи основной схемы и должна быть достаточно большой, чтобы схема срабатывала только при длительных посылках плюса или минуса (посылках частотыили ).При длительной посылке одного знака на вход выходного устройства 8 будет подаваться от вспомогательной схемы 9 управляющее напряжение, знак и величина которого будут зависеть от величины отклонения частоты , или г номинального значения и которое будет подготавливать схему выходного устройства к приему первых посылок работы без искажений.П:сле начала работы постепенно будет появляться управляющее напряжение от основной цепи, а управляющее напряжение вспомогателной цепи с такой же скоростью будет уменьшаться.Таким образом, сигналы работы при длительной рабочей посылке и первые сигналы работы после длительного стопового или стартового импульсов будут восприниматься без искажений.Постоянные напряжения, получаемые от батарей 12 (фиг. 5), необходимы для того, чтобы осуществить сравнение выпрямленного напряжения, полученного с выпрямителя дискриминатора, с опорным напряжением, которое должно быть равно номинальному значению выпрямленного напряжения.Предмет изобретенияСпособ автоматического устранения длительных преобладаний сигналов в приемнике аппаратуры систем ТТ с ЧМ, работающих без перемены фазы несущей частоты, с использованием дифференцирующих, формирующих и сравнивающих устройств и выпрямителей с общим выходом, о т л и ч а ю щ и й с я тем, что, с целью увеличения исправляющей способности приемной аппаратуры каналов, определение преобладаний производят путем сравнения сигнала на выходе аппаратуры канала ТТ с эталонным сигналом, который формируется импульсами, полученными от дифференцирования огибающей телеграфных посылок на выходе амплитудного детектора частотного дискриминатора или путем сравнения напряжения сигнала на общем выходе двух выпрямителей, включенных в выходы контуров частотного дискриминатора с эталонным .напряжением.
