Формирователь импульсов

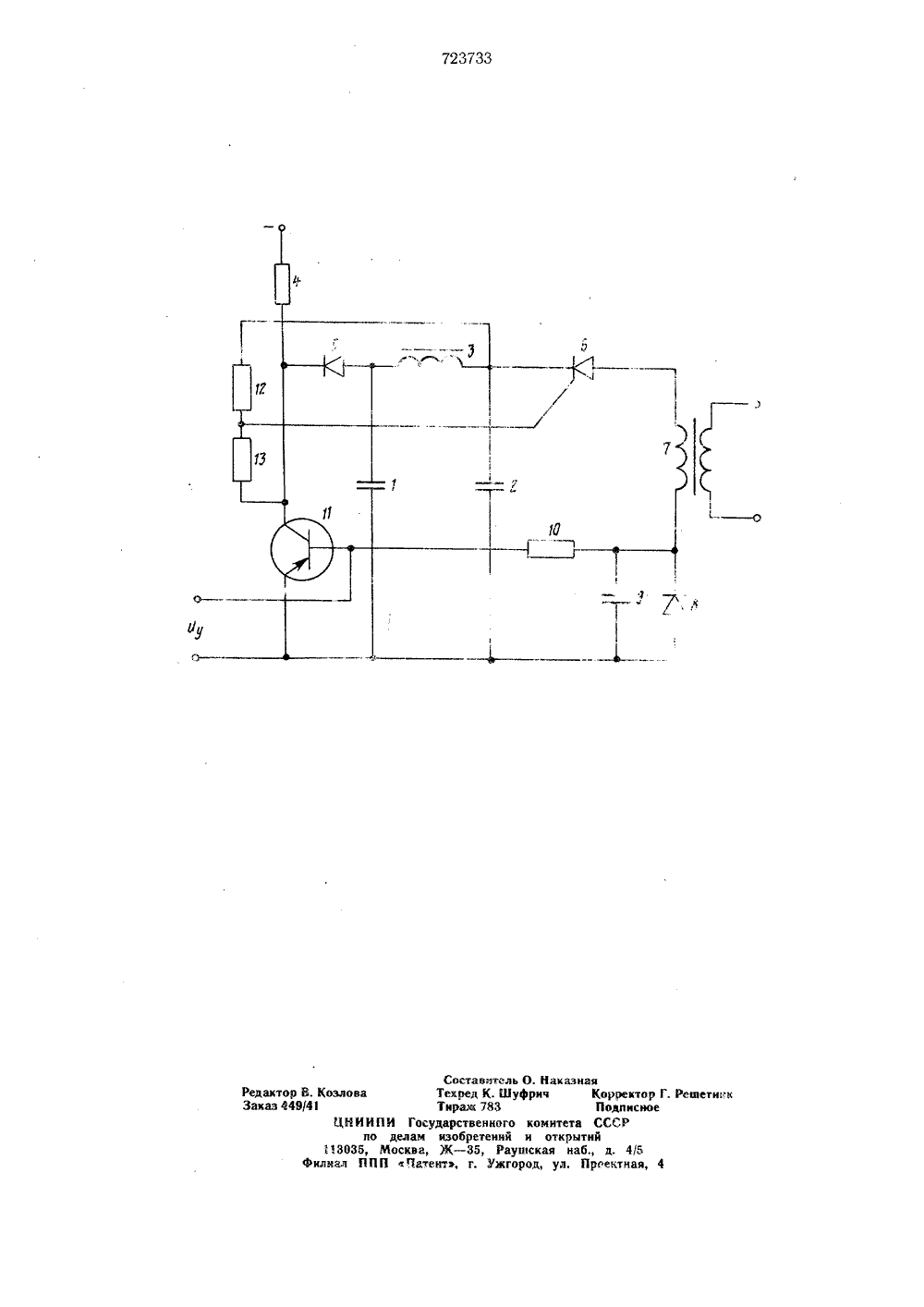

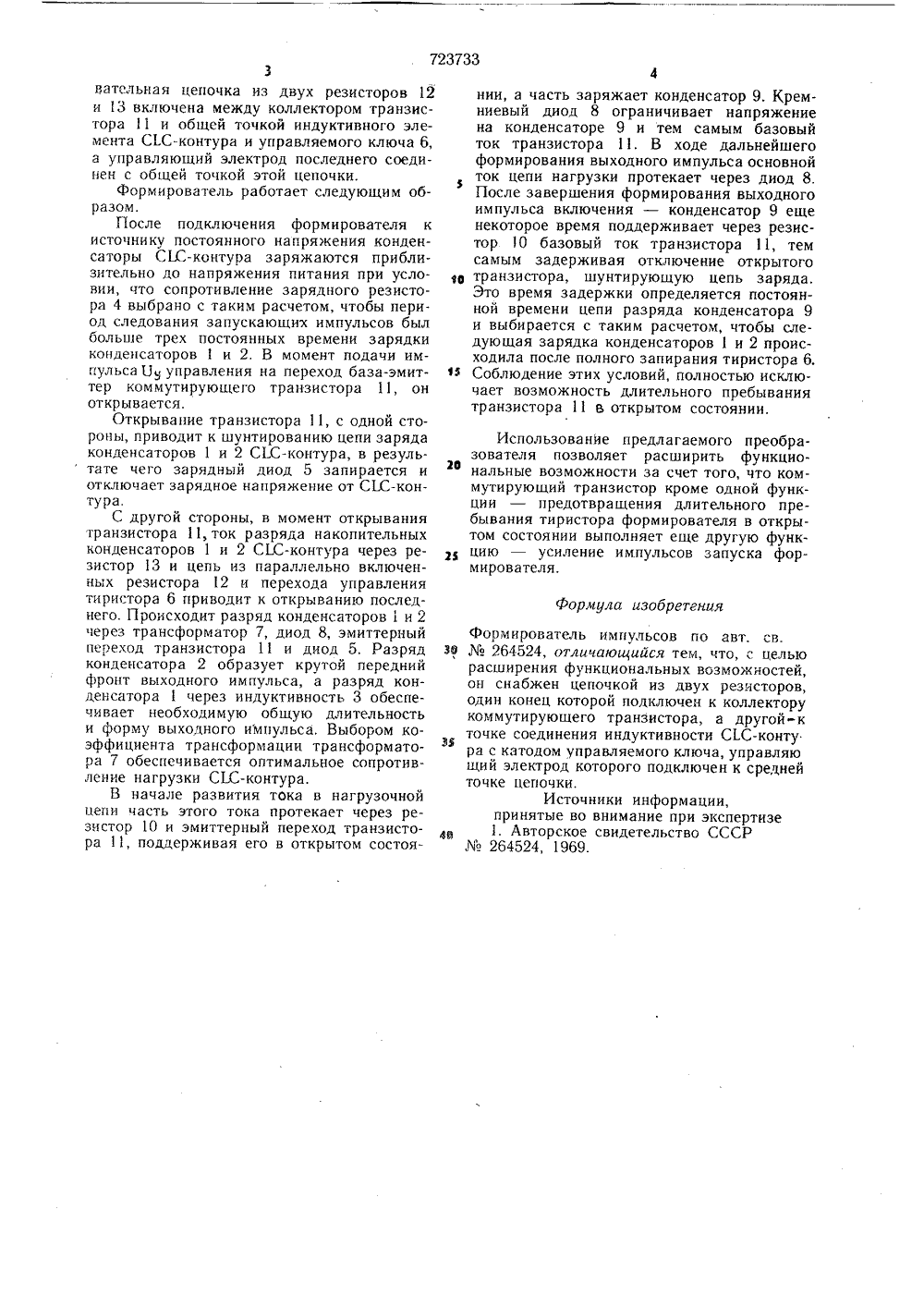

Союз СоветскихСоциалистическихРеспублик ОП ИСАНИ ЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 и 723733(53) УДК 621.314. ,58 (088.8) до делам нэобретеннй н открытнй(72) Авторы изобретения О. Е. Вилитис, 1 О. Т. Аврамов и А. В. Чужененко Физико-энергетический институт АН Латвийской ССР и Азовское специальное конструкторское бюро кузнечно-прессового оборудования и автоматических линий(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВ Изобретение относится к электротехнике и предназначено для получения импульсов включения мощных тиристоров.Из основного авт. св,264524 известен формирователь импульсов, содержащий формирующий накопитель, выполненный в виде П-образного С 1 Х:-контура, вход которого подключен через диод в проводящем направлении и резистор к источнику постоянного напряжения, цепь разряда, содержащую последовательное соединение управляемого ключа и нагрузки, и коммутируюший транзистор, эмиттерно-коллекторная цепь которого включена параллельно входу С 1.С-контура. Формирователь также снабжен диодом с параллельно подключенным к нему конденсатором, причем анод диода подключен к эмиттеру коммутирующего транзистора, а катод подключен к нагрузке и через резистор к базе коммутирующего транзистора.Однако этот формирователь не позволяет непосредственно управлять им с помощью маломощных, например, логических интегральных микросхем, Для этой цели необходимо использовать промежуточные импульсные усилители. Наличие таких дополнительных устройств усложняет схему формирователя.Целью изобретения является расширениефункциональных возможностей формирователя.5 Это достигается тем, что предлагаемыйформирователь снабжен цепочкой из двух резисторов, один конец которой подключен к коллектору коммутирующего транзистора, а другой к точке соединения индуктивности С 1.С-контура с катодом управляемого ключа, управляющий электрод которого подключен к средней точке цепочки.На чертеже показана схема предлагаемого формирователя импульсов.Формирователь импульсов имеет формирующий накопитель в виде П-образного С 1.С-контура из конденсаторов 1 и 2 и индуктивности 3, зарядные сопротивление 4 и диод 5. С 1.С-контур имеет возможность разряжаться через периодически открываемый импульсами запуска тиристор 6, транс 2 о форматор 7 и параллельно соединенные другс другом диод 8 и конденсатор 9. Катод диода 8 через резистор 10 соединен с базой транзистора 1, который подсоединен через диод 5 параллельно С 1 С-контуру. Последо723733нии, а часть заряжает конденсатор 9. Кремниевый диод 8 ограничивает напряжение на конденсаторе 9 и тем самым базовый ток транзистора 11. В ходе дальнейшего формирования выходного импульса основной ток цепи нагрузки протекает через диод 8, После завершения формирования выходного импульса включения - конденсатор 9 еще некоторое время поддерживает через резистор О базовый ток транзистора 11, тем самым задерживая отключение открытого1 транзистора, шунтирующую цепь заряда.Это время задержки определяется постоянной времени цепи разряда конденсатора 9 и выбирается с таким расчетом, чтобы следующая зарядка конденсаторов 1 и 2 происходила после полного запирания тиристора 6, Соблюдение этих условий, полностью исключает возможность длительного пребывания транзистора 11 в открытом состоянии.Использование предлагаемого преобразователя позволяет расширить функциональные возможности за счет того, что коммутирующий транзистор кроме одной функции - предотвращения длительного пребывания тиристора формирователя в открытом состоянии выполняет еще другую функцию - усиление импульсов запуска формирователя.Формула изобретенияФормирователь импульсов по авт. св.36 Мо 264524, отличающийся тем, что, с цельюрасширения функциональных возможностей,он снабжен цепочкой из двух резисторов,один конец которой подключен к коллекторукоммутирующего транзистора, а другой-кточке соединения индуктивности С 1.С-конту3ра с катодом управляемого ключа, управляющий электрод которого подключен к среднейточке цепочки.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 264524, 1969.О. Н фрич а Редактор В. КоЗаказ 449/41 ешетннк Составительзлова Техред К шуТираж 783ЦЯ И И ПИ Государственногопо делам изобретений1 33035, Москва, Ж - 35, Рауфилиал ППП аПатентэ, г. Ужго коми и от вская род,ззнаяКорректор ГПодписноеета СССРкрытнйнаб., д. 4/5л, Проектная, 4
