Устройство для формирования сигналов опроса абонентов

Номер патента: 723562

Автор: Пустобаев

ZIP архив

Текст

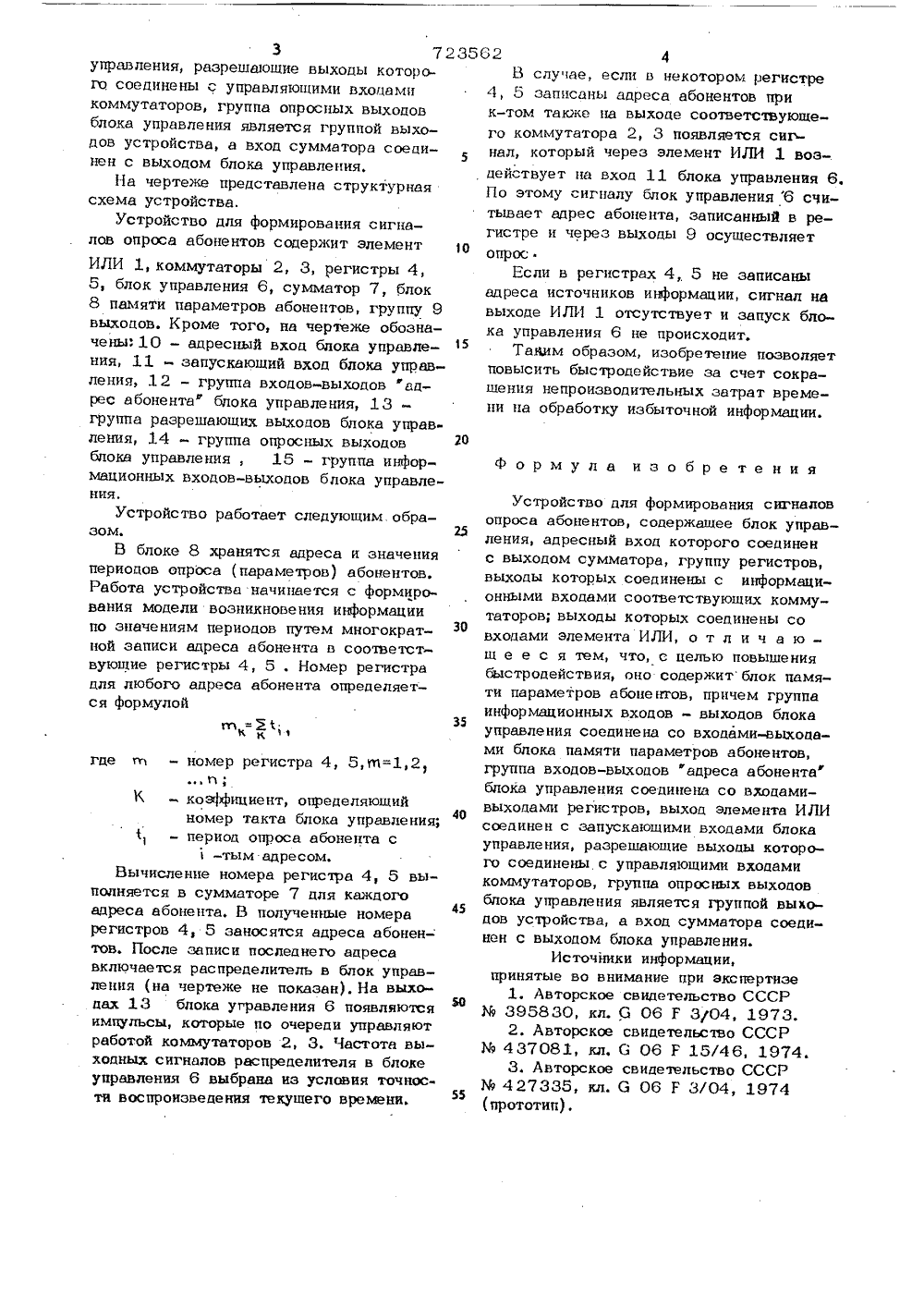

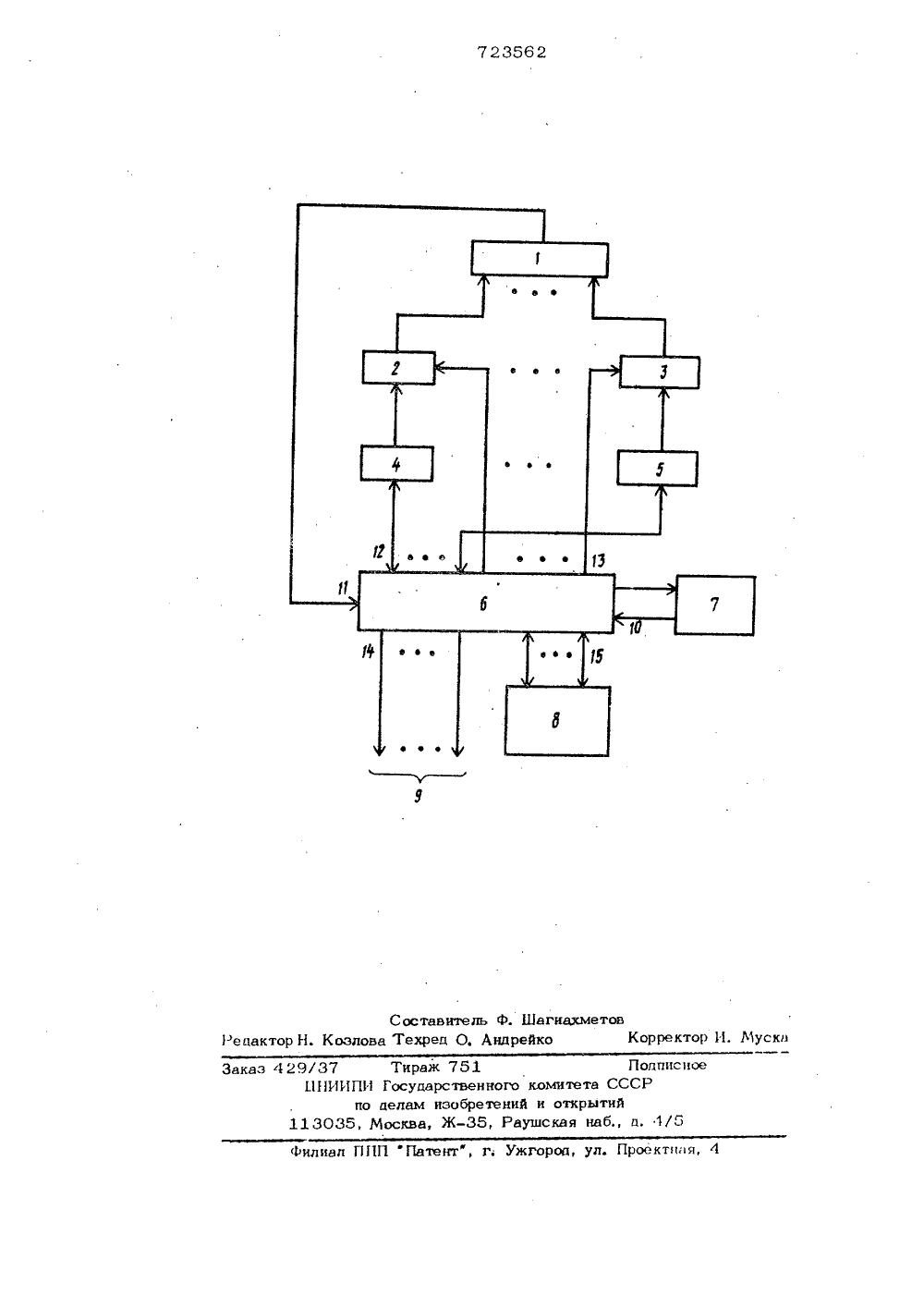

(51)М. КЛ. С 06 Г 3/04 Госудорстоовньй хонхтот СССР оо делам взобротоив и отхРктовДата опубликования описания 28,03,80(72) Автор изобретения В. П. Пустобаев Омское специальное конструкторское бюро научнопроизводс тве нного обье дине ния ф Нефтехимавтоматика(54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СИГНЛЛОВ 011 РОСА АБОНЕНТОВ Изобретение относится к вычислительной технике и может быть использовано для опроса различного рода рассредоточенных абонентов или источников информации.Известно устройство для формирова 5 ния сигналов опроса, содержащее датчик циклов опроса, генератор импульсов, счетчик, дешифратор, триггеры, дифференцирукхдие цепочки, схемы совпадения, элементКНедостатком такого устройства являются значительные затраты оборудования.Известно также устройство для формирования сигналов опроса, содержащее5 масштабные делители, вычитатели, коммутаторы, усилители, счетчики, генераторы, интерполяторы и ЭВМ 2Недостаток устройства состоит в том, что оно требует больших затрат из за26 необходимости использования ЭВМ.Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для формирования сигналов опроса абонентов, содержащее блок управления, вычислитель, элемент ИЛИ, две группы вентилей и группу блоков считывания 131 . Недостаток устройства - малое быстродействие.Цель пзобретения - повышение быстродействия.Это достигается тем, что в устройство для формирования сигналов опроса абонентов, содержащее блок управления, адресный вход которого соединен с выходом сумматора, группу регистров, выходы которых соединены с информационными входами соответствующих коммутаторов, выходы которых соединены со входами элемента РЛИ введен блок памяти параметров абонентов, причем группа инФормационных входов-выходов блока управления соединеаа со входами-выходами блока памяти параметров абонентов, группа входов-выходов адреса- абонента блока управления соединена со входами- выходами регистров, выход элемента ИЛ соединен с запу кмд 11:им входом блока3 72 управления, разрешающие выходы которож соединены с управляющими входами коммутаторов, группа опросных выходов блока управления является группой выходов устройства, а вход сумматора соединен с выходом блока управления.На чертеже представлена структурная схема устройства.Устройство для формирования сигналов опроса абонентов содержит элемент ИЛИ 1, коммутаторы 2, 3, регистры 4, 5, блок управления 6, сумматор 7, блок 8 памяти параметров абонентов, группу 9 выходов. Кроме того, на чертеже обозначены: 10 - адресный вход блока управления, 11 - запускающий вход блока управления, 12 - группа входов-выходов адрес абонента" блока управления, 13- группа разрешающих выходов блока управления, 14 - группа опросных выходов блока управления, 15 - группа информационных входов-выходов блока управления.Устройство работает следующим образом.В блоке 8 хранятся адреса и значения периодов опроса (параметров) абонентов. Работа устройства начинается с формирования модели возникновения информации по значениям периодов путем многократной записи адреса абонента в соответствующие регистры 4, 5, Номер регистра для любого адреса абонента определяется формулой к 11 к где то - номер регистра 4, 5,%=1,21и ;К - коэффициент, определяющийномер такта блока управления;- период опроса абонента с-тым адресом.Вычисление номера регистра 4, 5 выполняется в сумматоре 7 для каждого адреса абонента, В полученные номера регистров 4, 5 заносятся адреса абонентов, После записи последнего адреса включается распределитель в блок управления (на чертеже не показан). На выходах 13 блока угравления 6 появляются импульсы, которые по очереди управляют работой коммутаторов 2, 3. Частота выходных сигналов распределителя в блоке управления 6 выбрана из условия точности воспроизведения текущего времени. 3562 4В слу 1 ае, если в некотором регистре4, 5 записаны адреса абонентов прик-том также на выходе соответствующего коммутатора 2, 3 появляется сигнал, который через элемент ИЛИ 1 воздействует на вход 11 блока управления 6.По этому сигналу блок управления 6 считывает адрес абонента, записанный в регистре и через выходы 9 осуществляет 10Если в регистрах 4, 5 не записаныадреса источников информации, сигнал навыходе ИЛИ 1 отсутствует и запуск блока управления 6 не происходит, 15Таням образом, изобретение позволяетповысить быстродействие за счет сокращения непроизводительных затрат времени на обработку избыточной информации.20формула изобретенияУстройство для формирования сигналов25опроса абонентов, содержащее блок управления, адресный вход которого соединенс выходом сумматора, группу регистров,выходы которых соединены с информационными входами соответствующих коммутаторов; выходы которых соединены со30входами элемента ИЛИ, о т л и ч а ю -щ е е с я тем, что, е целью повышениябыстродействия, оно содержит блок памяти параметров абонентов, причем группа35информационных входов - выходов блокауправления соединена со входами-выходами блока памяти параметров абонентов,группа входов-выходов "адреса абонента"блока управления соединена со входами 40 вьходами р гистров выход элемента ИЛИсоединен с запускающими входами блокауправления, разрешающие выходы которого соединены с управляющими входамикоммутаторов, группа опросных выходовблока управления является группой выходов устройства, а вход сумматора соединен с выходом блока управления.Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМ 395830, кл. С 06 Г 304, 1973.2. Авторское свидетельство СССРМ 437081, кл. С 06 Г 15/46, 1974.3. Авторское свидетельство СССРПолпис иоетета СССР 51 ткры. 4/5 Проектцлл, 4 илиал ППП Патент, г; Ужгор аз 429/37 Тир Ш 1 ИИПИ Госу по делам 113035, Москв

Смотреть

Заявка

2615018, 11.05.1978

ОМСКОЕ СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО НАУЧНО ПРОИЗВОДСТВЕННОГО ОБЪЕДИНЕНИЯ "НЕФТЕХИМАВТОМАТИКА"

ПУСТОБАЕВ ВЛАДИМИР ПЕТРОВИЧ

МПК / Метки

МПК: G06F 3/04

Метки: абонентов, опроса, сигналов, формирования

Опубликовано: 25.03.1980
