Разбрасыватель сыпучих материалов

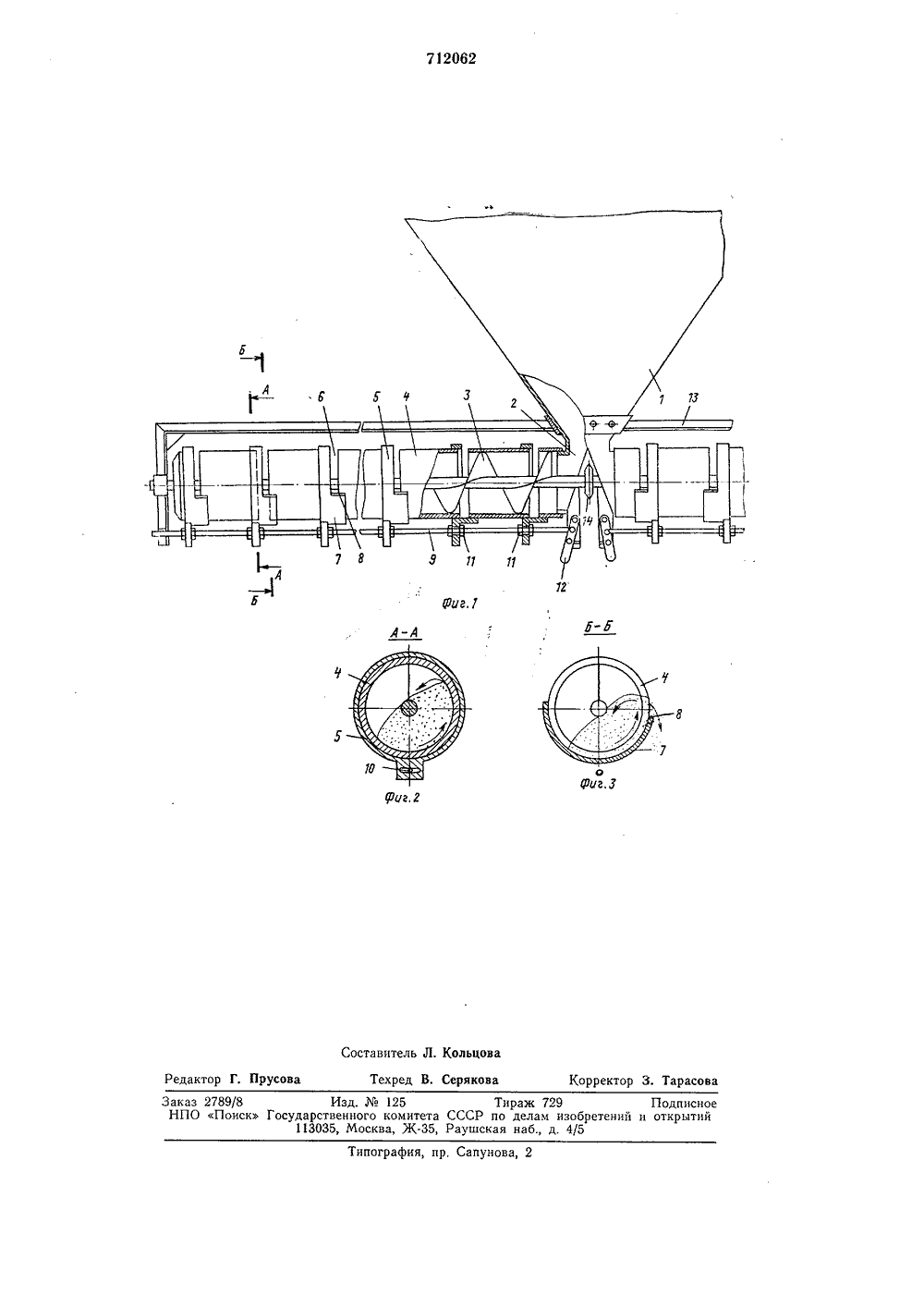

О П И С А Н И Е 1 и 1720"62ИЗОБРЕТЕНИЯ Союз Советских Социалистических Рвеиубник(45) Дата опубликования описания 30.01.80 СССРпо делам нзобретенн(71) Заявитель Харьковский институт механизации и электрификации се хозяйства(54) РАЗБРАСЫВАТЕЛЬ СЫПУЧИХ МАТЕРИАЛО льскохозяйстчастности к минеральных Изобретение относится к севенному машиностроению, вустройствам для внесенияудобрений.Известен разбрасыватель сыпучих материалов, включающий бункер, разбрасывающее устройство, выполненное в виде шнека,заключенного в кожух 1.Недостатком устройства является то, чтов процессе работы разбрасывателя на его 10концах появляются излишки материала.Шнек своими витками спрессовывает и повреждает материал, а спрессованный материал выталкивается большими порциямиили же забивает крайние выпускные отверстия. В результате этого ухудшается равномерность рассева материала и нарушаетсяустановленная норма высева.Цель изобретения - исключение повреждения частиц сыпучего материала и повышение равномерности распределения его наповерхности поля,Это достигается тем, что кожух выполненсоставным, причем каждая последующаячасть установлена относительно предыдущей с зазором, при этом они закреплены налопастях шнека и снабжены установленными в зоне зазоров обоймами с выступами вформе полуколец, на кромках которых выполнены скосы в направлении выхода мате- З 0риала. На фиг. 1 изображен разбрасыватель, вид сверху; на фиг. 2 - разрез А - А на фиг. 1; на фиг. 3 - разрез Б - Б на фиг. 1.Разбрасыватель включает бункер 1, который в нижней части заканчивается двумя выходными горловинами 2, и разбрасывающее устройство, состоящее из шнеков 3, кожуха 4 и обойм 5. Кожух выполнен составным; между отдельными частями его имеются зазоры 6.Максимальная ширина зазоров 6 выбирается из условия обеспечения наибольших норм высева материала.Обоймы 5 устанавливаются в зоне зазоров 6. Обоймы 5 имеют выступы 7 в виде полуколец, которые закрывают снизу зазоры 6, тем самым предотвращая самопроизвольное высыпание материала. Выступы 7 обойм 5 заканчиваются кромками 8, на которых выполнены скосы в направлении выхода материала.Обоймы соединены между собой общими тягами 9, которые проходят через овальные отверстия 10 и фиксируются на них регулировочными гайками 11. Регулировочными гайками 11 можно производить индивидуальную регулировку обойм 5.Одновременное изменение ширины зазоров осуществляется перемещением тяг 9 с помощью рычагов 12. Разбрасывающее устройство и бункер связаны общей рамой 13и устанавливаются на шасси прицепа или навешиваются на трактор. Привод разбрасывающего устройства осуществляется от ходовых колес прицепа или от трактора посредством звездочки 14, установленной на валу шнеков,Устройство работает следующим образом,В начале работы, во избежание разбрасывания сыпучего материала на неполную ширину захвата, заполнение разбрасывающего устройства материалом производится при полностью перекрытых зазорах б.Материал в этом случае поступает из бункера 1 через выходные горловины 2 и попадает на внутреннюю поверхность кожуха 4, где захватывается лопастями шнеков 3 и, скользя по спирали и внутренней поверхности кожуха как по наклонной плоскости, транспортируется вдоль разбрасывающего устройства. Заполнение кожуха материалом происходит до тех пор, пока он свободно не пересыпается через вал шнека в предыдущее межвитковое пространство.После этого транспортирование материала вдоль оси разбрасывающего устройства и поступление его из бункера 1 прекращается. Перемещением рычагов 12, а вместе с ними тяг 9 и обойм 5, открываются зазоры 6 на величину, соответствующую заданной норме высева,Материал в этом случае увлекается внутренней поверхностью кожуха, выносится к кромке 8 и, пересыпаясь через нее, высевается равномерным потоком, а при движении агрегата равномерно распределяется по поверхности поля. По мере высева материала происходит забор его из бункера в необходимом количестве и транспортирование 5 вдоль оси разбрасывающего устройства,Более равномерное распределение материала по площади поля позволяет улучшить условия питания растений и повысить урожайность сельскохозяйственных куль тур. Исключение повреждения частиц удобрений уменьшает запыление окружающей среды и улучшает условия работы обслуживающего персонала.15Ф о р м ул а изобретенияРаз брасыватель сыпучих материалов,включающий бункер, разбрасывающее устройство, выполненное в виде заключенного20 в кожух шнека, отличающийся тем,что, с целью исключения повреждения частиц сыпучего материала и повышения равномерности распределения его по поверхности поля, кожух выполнен составным,причем каждая последующая часть установлена относительно предыдущей с зазором, при этом они закреплены на лопастяхшнека и снабжены установленными в зонезазоров обоймами с выступами в форме полуколец, на кромках которых выполненыскосы в направлении выхода материала.Источники информации,принятые во внимание при экспертизе1. Патент ФРГ2017721, кл. А 01 С35 15/1 б, 1973 (прототип).каз 2789/8 Изд.125 Тираж 729НПО Поиск Государственного комитета СССР по делам изобрет 113035, Москва, Ж, Раушская наб., д. 4/5 Подписно ий и открытии
