Оксигемометр

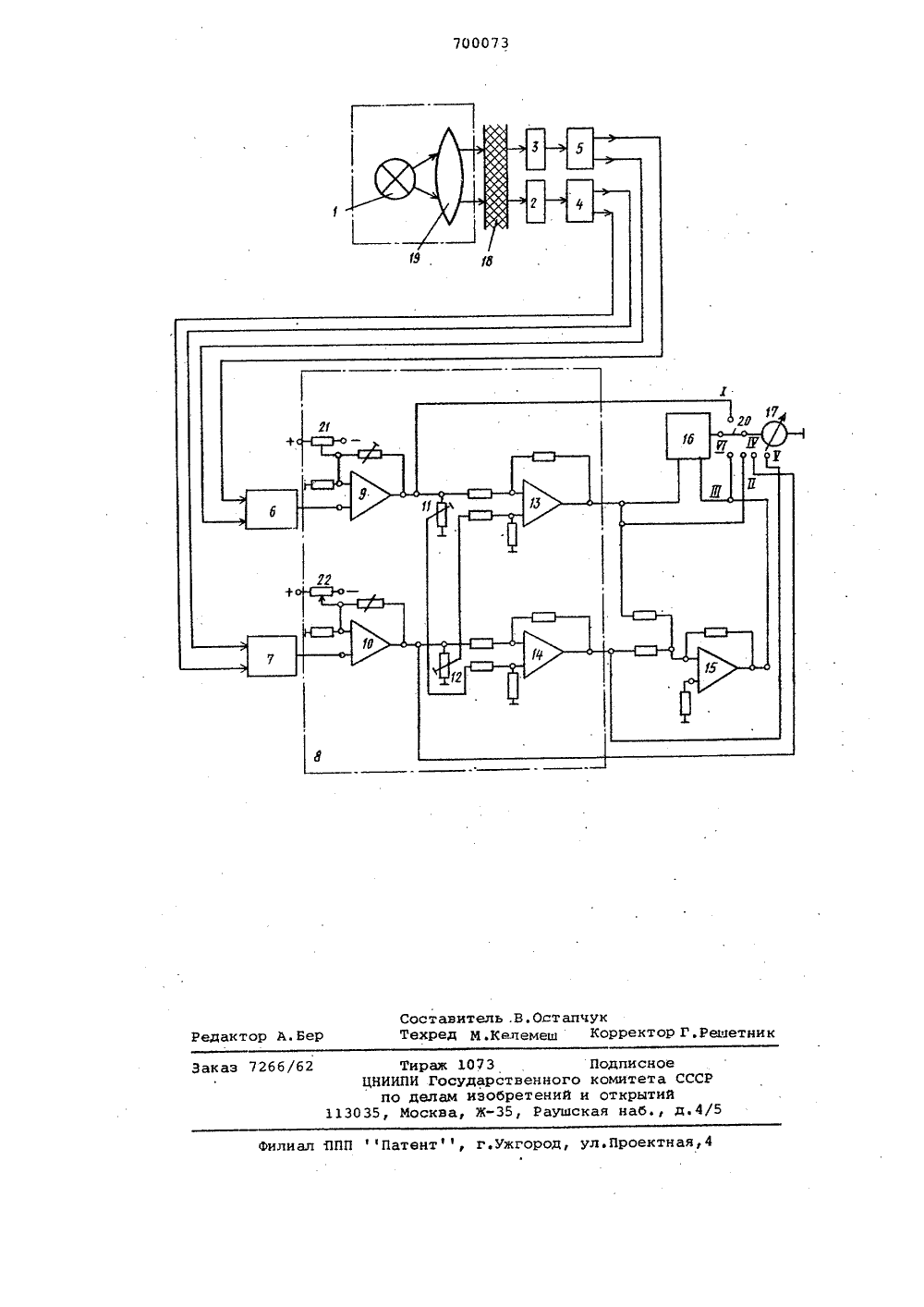

Союз Советсккх Социапистичмию Республик(БЦ м. кл,С 01 И 33/16 Государственный комитет СССР по дедам изобретений и открытий(088. 8) ОпубЛИКОВЯНО 2511.79, 1 зЕОЛявтЕНЬ Ь а 3 ДОта опзликоВЙБИЯ описапий 25.1.1.79 ИностранецФеренц Надь(71) Заявитель Иностранное предприятие 1 Зь 1 ВНР), 5 4 ) ОКС ИЕ" ЕМОК ЕР Изобретение относится к области медицинской техники и предназначено для определения общего содержания гемоглобина и насыщения крови кислородом,Известен оксигемометр,. содержащий источник света оптические фильтры, светочувствительные элементы, усилители с логарифмической характеристикой, вычислительную схему и индикаторный прибор .1)Недостатком этого устройства является низкая точность измерений.Цель изобретения - понытяение точности измерений, 18Это достигается тем, что вычислительная схема выполнена в виде двух каналов, каждый из которых включает н себя последовательно соединенные входной усилитель, делительпотенциометр и операциопный усилитель, выходы которых соединены со входами дополнительно установленных суммирующего усилителя и выходного делителя, причем входы каналов соединены с соответствующими выходами ускорителей с логарифметической характеристикой, выход выходного делителя соединен со входом индикаторного прибора, а подвижные контакты каждого из делителей - потенциометров одногоканала соединены со входом операционного усилите."я другого канала,На чертеж. приведена принципиальная схема оксигемометра.Устройство содержит источник 1света, оптические Фильтры 2, 3, светочувствительные элементы 4, 5, усилители 6, 7 с логарифмической характеристикой, вычислительную схему 8,выполненную н виде двух каналов, каждый из которых включает в себя последовательно соединенные входнойусилитель 9, 10, делитель-потенциометр 11, 12 и операционный усилитель13, 14, ныхоцы которых соединены совходами суммирующего усилителя 15,и выходного делителя 16. Причем выход делителя 16 соединен со входоминдикаторного прибора 17,Устройство применяется следующимобразом.Учитывая величины гашения окисленного и восстановленного гемоглобина оптический Фильтр 2 выбран пропускающим излучение н полосе 850-950 мм,близкой к инфракрасной области спектра, а Фильтр 3 - в полосе 630-680при 720"760 мм. Сигналы светочувствительных элементов 4, 5 поступаютна усилители 6, 7. При этом сила света,выходящая из измеряемого образца 13, может быть описана ныражением ( й у с догде 1 ; - сила света, поступающаяна образец после линзы 19К, - коэффициент гашения окисленногО гемоглобина;С( - концентрация окисленногогемоглобина;й - толщина измеряемого образца;- коэффициент гашения восстановленного гемоглобина;С - концентрация восстановлен 2ного гемоглобина.В усилителях б, 7 происходит логарифмирование выражения (1) по формуле ."Ьо 11=Ьод 1 ( - А Сй-с- Сй, (2);Вычисление константй (правая часть уравнения 2) осуществляется при установке контрольного образца в устройство. При этом переключатель 20 устанавливается в полокенйе 1 и с помощью потенциометра 21 осуществляется преобразование, в соответствии с уравнением.Ьо 11 -Ьо 11=-Ссй-д,р й, (3) С помощью подобного выраженйя эаписынается выходной сигнал и другого канала при установке переключателя 20 в положении П и подбором величины потенциометра 22.Получают следующее выражениеЬо 11 ч-Ьо 11 ф-, Е, С й- Е Сй (4) 1,- сила света, йоступающая на образец;.- коэффициент гашения окисленно(го гемоглобина;- коэффициент гашения восстанов -ленного. гемоглобина;Анализируя выражения (3) и (4)видно, что это два уравнения с двуМя неизвестными Си С. Решениеэтой системы происходит на делителях-потенциометрах 11, 12 и вычитающих усилителях 13, 14, Сравнениедвух сигналов, поступающих на суммирующий усилитель 15, позволяет получить сигнал, пропорциональный концентрации общего гемоглобина, значе 5 10 1550 20 25 30 35 40 45 ние которого можно считывать при установке переключателя 20 н положение 31, на индикаторном приборе 17. :В.положении 1 ч считывается сигнал, пропорциональный концентрации окисленного гемоглобина, н положении У - сигнал, пропорциональный концентрации восстановленного гемоглобена, а в положении У 1 - сигнал, пропорциональный кислородному насыщению.Таким образом, эа счет опосредственного измерения исследуемых компонентов крови, производимого независимыми преобразованиями, повышается точность измерений параметров,Формула изобретения Оксигемометр, содержащий источник света, оптические фильтры, светочувствительные элементы, усилители с логарифмической характеристикой, вычислительнуюсхему и индикаторный прибор, о т л и ч а ю щ и йс я тем, что, с целью повышения точности измерений, в нем нычислительная схема выполнена в виде двух каналов, каждый из которых включает в себя последовательно соединенные входной усилитель, делитель-потенциометр и операционный усилитель, выходы которых соединены со входами дополнительно установленных суммирующего усилителя и выходного делителя, причем входы каналов соединены с соответствующими выходами усилителей с логарифмической характеристикой, выход выходного делителя соединен со входом индикаторного прибора, а подвижные контакты каждого из делителей - потенциометров одного канала соединены со нходом операционного усилителя другого канала. Источники информации,принятые во внимание при экспертизе 1. В 1 б-Ме 61 са 1 Еп 1.пеег 1 Фр 1. 1970,т, 5, Р 11, с. 549.700073 СоставитТехред Г.Решет Редактор А, Бер 1073 Подписно осударственного комитета ам изобретений и открыти ва, Ж, Раушская наб.,каз 7266/6 иал ЯПП Патент, г.ужгород, ул.Проектная,Тираж ЦНИИПИ Г по дел 13035, Моск
